怀柔新城北房地区兴房路道路工程施工深槽开挖专项施工方案.doc

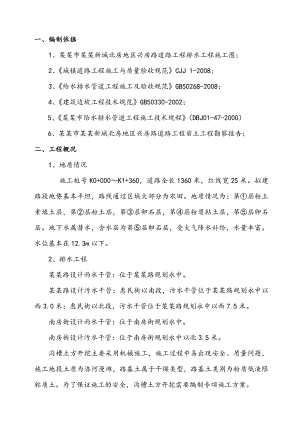

一、编制依据1、某某市某某新城北房地区兴房路道路工程排水工程施工图；2、城镇道路工程施工与质量验收规范CJJ 1-2008；3、给水排水管道工程施工及验收规范GB50268-2008；4、建筑边坡工程技术规范GB50330-2002；5、某某市给水排水管道工程施工技术规程（DBJ01-47-2000）6、某某市某某新城北房地区兴房路道路工程岩土工程勘察报告；二、工程概况1、地质情况 施工桩号K0+000K1+360，道路全长1360米，红线宽25米。拟建路段地势基本平坦，路线通过区域大部分为农田。地质情况为：第层粉土素填土层，第层粉土层，第层卵石层，第层粉质粘土层，第层卵石层。地下水属潜水，含水层为第层卵石层，受大气降水补给，水量丰富。水位基本在12.3m以下。2、排水工程某某路设计雨水干管：位于某某路规划永中。某某路设计污水干管：惠民街以南段，污水干管位于某某路规划永中以西3.0米；惠民街以北段，污水干管位于某某路规划永中以西7.5米。南房街设计雨水干管：位于南房街规划永中。南房街设计污水干管：位于南房街规划永中以北3.5米。沟槽土方开挖主要采用机械施工，施工过程中易出现安全、质量问题，施工地段土质为洛河漫滩，路基土属于干燥类型，路基土类别为粉质低液限粘质土。为了保证施工的安全，沟槽土方开挖需要编制专项施工方案。三、施工过程在项目技术负责人主持下，召集全体技术人员阅读、校核图纸，领会设计意图，根据设计、监理单位对工程项目的技术交底，编制可实施的施工方案。排水管道施工按先深后浅，分段分部施工原则，部分段落雨、污水采用同槽开挖,先进行西侧污水管道施工，在污水管道排设、检查井砌筑等工序按要求完成，沟槽回填至设计雨水管道高程再进行雨水管道施工。1、测量放线在施工前，建立测量控制网，核定永久水准点，并认真熟悉图纸，定出放线方案。2、沟槽土方开挖管道沟槽开挖前期测定管线中线，检查井位置，测定管线中心时，在起点、终点、平面折点、纵向折点及直线段的控制点测设中心桩。根据给水排水管道工程施工及验收规范GB50268-2008规范及设计要求，分别确定出管道上口开挖线。沟槽开挖时，随时检查及时校测管道中心线及高程桩的高程。2.1沟槽底部的开挖宽度B=D0+2(b1+b2+b3)式中 B管道沟槽底部的开挖宽度（mm） D0管外径（mm）b1管道一侧的工作面宽度（mm）b2有支撑要求时，管道一侧的支撑厚度，可取150200（mm）b3现场浇筑混凝土或钢筋混凝土管渠一侧模板的厚度（mm）管道一侧的工作面宽度管道的外径D0（mm）管道一侧的工作面宽度b1（mm）（混凝土类管道）D0500400500D010005001000D015006001500D030008001000注：1槽底需设排水沟时，b1应适当增加； 2采用机械回填管道侧面时，b1需满足机械作业的宽度要求；2.2边坡工程安全等级确定沟槽边坡的安全等级根据建筑边坡工程技术规程GB 50330-2002，边坡工程安全等级确定为土质边坡：H10m，安全等级三级,边坡稳定安全系数为1.25。2.3边坡塌滑区范围计算边坡的破裂角：根据设计总说明土层的物理力学性质报告，建议内摩擦角在2515°之间取平均值为20°L=H/tg=H/ tg（45°+/2）沟槽深度（m）沟槽上堆土高度（m）边坡高度（m）放坡系数31.54.50.541.56.50.7561.57.512.4边坡稳定性分析 根据设计图提供的场区地形地貌及地质构造：根据地质勘察报告内容，排水管道沟槽开挖边坡为临时性边坡，在管道铺设施工完成后随即回填，为保证管道施工期间沟槽边坡的稳定性，沟槽边坡值确定系数为：沟槽深度3m，稳定边坡值为1:0.5；沟槽深度3m5m，稳定边坡值为1:0.75；沟槽深度510m，稳定边坡值为1:1.0；采用圆弧滑动法分析计算边坡稳定性系数： KS=Ri/TiNi=(Gi+ Gbi)cosi+PWisin(ai-i)Ti=(Gi+ Gbi)sini+PWicos(ai-i)Ri= Ni tgi+cili式中：KS边坡稳定性系数 ci第i计算条块滑动面上岩土体的粘结强度标准值（kPa）i第i计算条块滑动面上岩土体的内摩擦角标准值（°）li第i计算条块滑动面长度（m）i，ai第i计算条块底面倾角和地下水位面倾角（°）Gi第i计算条块单位宽度岩土体自重（KN/m） Gbi第i计算条块滑体地表建筑物的单位宽度自重（KN/m） PWi第i计算条块单位宽的动水压力（KN/m）Ni第i计算条块滑体在滑动面法线上的反力（KN/m）Ti第i计算条块滑体在滑动面切线上的反力（KN/m）Ri第i计算条块滑动面上的抗滑力（KN/m）沟槽上推土1.5m高i，O滑动r面a1）计算原理：根据土坡极限平衡稳定进行计算，自然界均质土坡失去稳定，滑动曲面通常接近圆弧，可将滑裂面近视呈圆弧计算。将土坡的土体沿竖直方向成若干个土条，从土条中任意取出第i条，不考虑其侧面上的作用力时，该土条存在着：1、土条自重；2、作用于土条弧面上的法向反力；3、作用于土条圆弧面上的切向阻力。将抗剪强度引起的极限抗滑力矩和滑动力矩的比值作为安全系数考虑，安全储备的大小，按照规范要求安全系数满足1.25要求。沟槽深度（m）粘结强度ci（kpa）内摩擦角i（°）底面倾角i，ai（°）安全系数329.720.7451.39529.520.738.61.32627.919.638.61.291）沟槽开挖采用机械开挖，人工配合清底，沟槽开挖深度小于3m的地段按规范要求1：0.5放坡，槽底遇到流沙层时，沿沟槽坡脚用砂袋垒砌3至4层防止坍塌。沟槽上堆土坡脚距槽边大于1.5，堆土高度不大于1.5m。沟槽开挖为临时性边坡，在管道铺设施工完成后随即回填，保证管道施工期间沟槽边坡的稳定性评价。沟槽开挖断面如下简图：3m1:0.51:0.52）沟槽开挖深度大于3的地段，采用机械开挖，人工配合清底，沟槽按1：0.75放坡。沟槽上堆土坡脚距槽边大于1.5，堆土高度不大于1.5m。沟槽开挖为临时性边坡，在管道铺设施工完成后随即回填，保证管道施工期间沟槽边坡的稳定性评价35m1:0.751:0.753）沟槽开挖深度在56.3之间，开挖到6m后会出现地下水，降水方式采用集水坑降水，排水明沟间距100m做一座集水坑，坑深1m，集水坑内放置1至2台d150扬程15m的潜水泵抽水，如降水并明显可以适当增加潜水泵台数。将地下水降至沟槽底下0.5m后进行管道施工。沟槽开挖采用两步槽的形式，层间留宽度为2.0，沟槽按1：1放坡。沟槽第一层开挖土方，挖掘机与装载机配合作业把土方运至沟槽10m以外。第二层开挖时，两台挖掘机一前一后，前面挖掘机进行第二层开挖，后面挖掘机及时翻运装车运走。沟槽坡脚遇到砂层，沿沟槽坡脚用砂袋垒砌3至4层防止坍塌。槽内排水明沟内两侧均用砂袋垒砌，人工随时清理保证流水畅通。沟槽开挖断面如下简图：3.0m0m5.06.3m2.0m0m1:1雨水管道污水管道3.0m2.0m0m1:11.0m2.6沟槽开挖施工要求2.6.1开挖至设计基底标高以上10cm时，改为人工清底，做到随开挖、随测量、随清底，尽快开始浇筑平基、铺设管道，减少因边坡不稳定导致塌方影响施工的因素。2.6.2大型施工机械在沟槽边作业时，要保留2m安全距离，防止机械造成沟槽边坡失稳坍塌事故发生。2.6.3沟槽边堆土，保留1.5m安全距离，安全堆放高度与1.5m，防止坡顶堆土造成沟槽边坡失稳坍塌事故发生。沟槽边米处沿沟槽走向设1.2米高护栏，并围防汛埂，以防雨水冲槽。2.6.4沟槽开挖过程中，要加强土体监控，随时注意沟槽两侧土体得位移和地下水情况，加强边坡支护，施工人员不能站在开挖后的沟槽边沿，防止土体的坍塌，滑坡。对于出现事故征兆的地段，要停止施工，进行安全整改符合要求才能继续施工。四、确保管道施工的质量、工期保证措施根据施工总进度计划要求，管道沟槽开挖、管道安装流水施工作业，施工工作日为145天。我项目部施工队伍要求不少于150人。机械投入4台挖掘机，2台装载机保证管道施工顺利进行。管道施工过程中除了强化施工管理的同时，还要确保工程质量。在施工技术上采取相应的措施：1、注重管道的侧脸放线工作，及时进行复核，保证管道铺设的中线与高程的准确性。2、天气因素对管道沟槽开挖影响很大，施工时注意天气变化，掌握近期和长远的天气情况，制定施工进度计划。3沟槽开挖施工按照给水排水管道工程施工及验收规范及设计要求，沟槽开挖完成后，及时检查隐蔽验收。沟槽开挖允许偏差应符合规定。检查项目允许偏差（mm）检查数量检查方法范围点数槽底高程±20两井之间3用水准仪测量槽底中线每侧宽度不小于规定两井之间6挂中线用钢尺量测，每侧计3点沟槽边坡不陡于规定两井之间6用坡度尺量测，每侧计3点4、严格按照技术交底要求进行施工，对于不同的管道埋深，采用不同的开挖方法，以确保沟槽边坡的稳定性，做好排水沟和集水坑，防止沟槽塌滑现象发生。5、沟槽开挖施工要根据机械、人力、材料准备到位 实际情况，确定施工段各工序施工节奏。管道铺设自检、报验、验收合格后及时回填沟槽。五、沟槽开挖施工安全注意要点1、机械使用安全机械不得靠近架空输电线路作业，并应留出安全距离。土方施工时机械要安排专人指挥，非机械施工人员不得靠近机械作业半径以内。配合机械作业的清底，修坡等作业人员，应在机械回旋半径以外工作。当必须在回旋半径以内工作时，应停止机械作业后，方可进行人员作业。使用挖掘机挖土时，必须由专人指挥，在架空输电线路一侧施工，臂杆与输电线路要保持规定的安全距离，要向司机指明地下设施的种类，位置，走向，高程，并作出明显的标志，挖土前，应发出信号，在挖掘土机回转半径范围内不许进行其他工作。机械操作人员应持证上岗，专人操作，机械定期保养，并且危险部分应安装安全防护装置，防止发生机械事故或对人身安全造成危害。作业中，应随时监视机械各部分的运转及仪表指示值，如发现异常，应立即停止作业进行检修。机械运行中，严禁接触转动部位和进行检修，在修理（焊，铆等）工作装置时，应使机械降低最低位置，并应在悬空部位垫上垫木。2、其他方面安全防护作业前，应查明施工场地地面与地下构筑物（电线、地下电缆、管道、坑道等）的地点及走向，并采用明显记号表示。严禁在离电缆m距离以为作业。雨季车辆运输时应根据需要铺设防滑材料，保证运输安全；在沟槽适当位置应搭设便桥，设置防护栏，采取防滑措施。项目部应按施工工序分别进行专项安全技术交底。项目部安全员必须每天对安全施工进行督促检查并留有检查记录，并及时按安全检查情况向项目经理或上级主管部门进行汇报。在电杆附近取土时，对不能取消的拉线、地垄和杆身，应留出土台。土台半径：电杆应有.m，拉线应为.m。并应根据土质情况确定坡度。在施工中遇到下列情况之一时应立即停工。待符合作业安全条件时，方可继续施工：1）填挖区土体不稳定，又发生坍塌危险时：2）气候突变，发生暴雨、水位暴涨时；3）施工标志、防护设施损毁失效。当土质发生特殊变化等情况时，应根据土的实际性能计算其稳定性，再次确定边坡坡度。执行国家有关安全生产和劳动保护的法规，落实安全生产责任制，加强规范管理，坚持安全生产的宣传和教育，项目经理为安全责任人。做好施工现场的安全防护工作，配置必要的安全设施和劳动保护用品，对安全设施要定期检查和维护。施工现场要保持施工安全的夜间照明。施工范围内的过路口，以及坑、沟、槽等危险部位，必须设置护拦、加盖防护措施，并设置警示标志，夜晚要挂红色警示灯。上下沟槽要用梯子，梯子要坚固放稳，不许攀登支撑，每次下沟槽工作前要先检查支撑和沟槽有无变化或松动现象一旦发现要及时加固处理。工作时间所有施工及操作人员严禁在工地上嬉戏。如在开挖过程中发现既有地下管线，则需对既有管线进行保护。对于管径小于施工管线的进行悬吊保护，管径超过施工管线管径较大的，原则上在既有管线之下掏洞穿管，然后在既有管线与施工管线之间浇筑混凝土避免既有管线因土体下沉而断裂，具体措施根据现场实际情况决定。3、预防出现意外伤亡应急预案1 目的为了保护职工的人身安全，确保在意外情况发生时，抢救队员和全体职工能有条不紊地按照预先制定的方案，迅速及时抢救伤员，最大限度降低伤亡伤害程度，为此制定伤亡伤害应急响应预案。2 适用范围根据市政工程施工的特点，容易产生的伤亡、伤害为：坍塌、触电、高空坠落、物体打击、机械伤害，本预案为这五大伤害而制定。3应急救援组织3.1应急救援领导小组组 长：姚毅副组长：付晓健 成 员：朱继坤、 高宁、陈旭秋、付新鹏、刘洋、王力力 3.2救援人员：各项目部组成以项目经理为队长，项目副经理（项目总工）为副队长总人数为九人的救援队。3.3现场救援指挥指挥长：姚毅副指挥长：付晓健4 应急响应预案4.1呼救当工地发生伤害事件,最先发现情况的人员应大声呼叫,呼叫内容要明确:某某地点或某某部位发生某某情况!将信息准确传出。听到呼叫的人，均有责任将信息报告给与其最近的项目部管理人员、抢救小组成员，使消息迅速报告到伤亡伤害应急响应小组现场总指挥处。应急响应小组现场总指挥负责现场组织工作。4.2报警报警员负责打急救电话120，报告发生伤亡伤害的地点、伤害类型，同 时必须告知工程附近醒目标志建筑，以利于急救中心迅判断方位。安全员负责将伤亡伤害情况及时报告公司安全科。4.3接车接车员迅速到路口接车，引领急救车从具备驶入条件的道路迅速到达现场。4.4自救应急响应小组现场总指挥负责现场组织工作。4.4.1沟槽坍塌方自救迅速撤离现场以及附近人员，以防伤害扩大。迅速移走周围可能继续产生危险的坠落物、障碍物。事故现场派专人进行警戒维护，防止他人进入危险区域。为急救医生留出通道，使其可以最快到达伤员处。清理坍塌土方不可使用工具，应人工清除，避免对伤员的二次伤害。受土方坍塌伤害的人员可能造成内伤，脊柱伤害和骨折，因此也不可急速摇动或移动伤员。应多人平托住伤员身体，缓慢将其放至于平坦的地面上。发现伤员呼吸障碍，应进行口对口人工呼吸。发现出血，应迅速采取止血措施，可在伤口近心端结扎，但确认无危险后，方可实施抢救。动脉出血应用指压大腿根部股动脉止血。4.4.3触电自救使触电人员脱离带电体：抢救人员必须首先保证自己不被伤害。如在附近有电源开关，应首先采用切断电源的方法；如附近无电源开关，应寻找干燥木方、木板等绝缘材料，挑开带电体；如可以迅速呼唤到周围电工，电工利用本人绝缘手套、绝缘鞋齐全的条件，迅速使触电者摆脱带电部分。急救：触电者摆脱带电体后，应立即就地对其进行急救，除非周围狭窄、潮湿，不具备抢救条件，可将其转移到另外的地方。急救步骤如下：使触电者仰面平躺，检查有无呼吸和心脏跳动；如触电者呼吸短促或微弱，胸部无明显呼吸起伏，立即给其做口对口人工呼吸；如触电者脉搏微弱，应立即对其进行人工心脏按摩，在心脏部位不断按压、松开，频率为60次/分钟，帮助触电者复苏心脏跳动；因触电的不良影响，不是一下子表现出来的。因此，即使触电者自我感觉良好，也不得继续工作，应使其平躺，保持平静，同时保证周围空气流通，由医生来决定是否需要进一步治疗。4.4.4机械伤害自救由相关在场人员迅速切断机械电源。将人员救出后，立即检查可能的伤害部位，进行止血，可在伤口近心端结扎，但确认无危险后，方可实施抢救。动脉出血应用指压大腿根部股动脉止血。如有切断伤害，应寻找切断的部分，将其妥善保留。总之，在急救中心医生到来之前，应尽最大努力，进行自救，以使伤害降低到最低点。在急救医生到来后，应将伤员受伤原因和已经采取的救护措施详细告诉医生。4.4.5高空坠落、物体打击自救迅速移走周围可能继续产生危险的坠落物、障碍物。为急救医生留出通道，使其可以最快到达伤员处。高空坠落不仅产生外伤，还产生内伤，不可急速移动或摇动伤员身体。应多人平托住伤员身体，缓慢将其放至于平坦的地面上。发现伤员呼吸障碍，应进行口对口人工呼吸。发现出血，应迅速采取止血措施，可在伤口近心端结扎，但确认无危险后，方可实施抢救。动脉出血应用指压大腿根部股动脉止血。清理坍塌土方不可使用工具，应人工清除，避免对伤员的二次伤害。受土方坍塌伤害的人员可能造成内伤，脊柱伤害和骨折，因此也不可急速摇动或移动伤员。应多人平托住伤员身体，缓慢将其放至于平坦的地面上。止血和人工呼吸处理同上。4.5保护现场现场总指挥在组织自救的同时，应派人保护现场。为今后的事故调查提供真实依据。5应急救援器材设备5.1施工机械：挖掘机1台、装载机1台、自卸汽车3辆、汽车吊1台、面包车1台。5.2模板80块、铁锹50把。5.3交通工具：指挥车辆1辆、救援车辆4辆。
