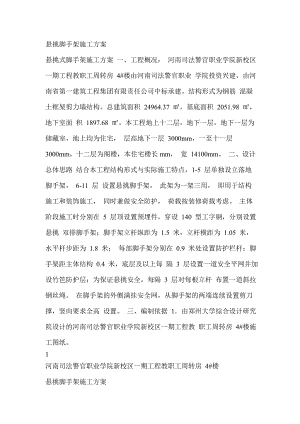

悬挑脚手架施工方案悬挑式脚手架施工方案 一、工程概况： 河南司法警官职业学院新校区一期工程教职工周转房 4#楼由河南司法警官职业 学院投资兴建，由河南省第一建筑工程集团有限责任公司中标承建。结构形式为钢筋 混凝土框架剪力墙结构。总建筑面积 24964.37 ，基底面积 2051.98 ，地下室面 积 1897.68 。本工程地上十二层，地下一层，地下一层为储藏室，地上均为住宅， 层高地下一层 3000mm，一至十一层 3000mm，十二层为阁楼，本住宅楼长mm， 宽 14100mm。 二、设计总体思路 结合本工程结构形式与实际施工特点，1-5 层单独设立落地脚手架， 6-11 层 设置悬挑脚手架， 此架为一架三用， 即用于结构施工和装饰施工， 同时兼做安全防护， 荷载按装修荷载考虑。 主体阶段施工时分别在 5 层顶设置预埋件，穿设 140 型工字钢，分别设置悬挑 双排脚手架；脚手架立杆纵距为 1.5 米，立杆横距为 1.05 米，水平杆步距为 1.8 米； 每部脚手架分别在 0.9 米处设置防护栏杆；脚手架距主体结构 0.4 米，底层及以上每 隔 3 层设置一道安全平网并加设竹笆防护层；为保证悬挑安全，每隔 3 层对每根立杆 布置一道斜拉钢丝绳。 在脚手架的外侧满挂安全网，从脚手架的两端连续设置剪刀撑，竖向要求全高 设置。 三、编制依据 1由郑州大学综合设计研究院设计的河南司法警官职业学院新校区一期工程教 职工周转房 4#楼施工图纸。1河南司法警官职业学院新校区一期工程教职工周转房 4#楼悬挑脚手架施工方案2 建筑施工扣件式钢管脚手架安全技术规范 （JGJ130-2001）建筑结构荷载 、 规范 （GB5009-2001）钢结构设计规范 、 （GBJ17-2003）冷弯薄壁型钢结构技术 、 规范 （GB50018-2002）混凝土结构设计规范 、 （GB50010-2002）编制建筑施工脚 、 手架安全技术标准统一规定建筑施工安全检查标准 、 （JGJ 5999） 。 3 建筑施工手册 。 四、脚手架设计 由于建筑物造型不规则，涉及脚手架的搭设及设计具有一定的难度，为架体结构 安全、形象美观、搭拆方便，结合以往的施工经验，对悬挑架设计如下。 （一） 【材料及要求】 1悬挑钢梁 钢梁采用热轧工字钢， 其材质应分别符合现行标准 普通碳素结构钢技术条件 （GB/T700）低合金结构钢技术条件 、 （GB1591）桥梁碳素钢及普通低合金钢板技 、 术条件 （YB168）的规定。 焊接构件的焊缝应符合相关焊接规范要求。 工字钢采用规格为 140*102*9； 2钢管 钢管包括立杆、大横杆、小横杆、剪刀撑、连墙件等。 脚手架钢管应采用国家现行标准直缝电焊钢管 （GB/T 13793）或低压流 体输送用焊接钢管 （GB/T 3092）中规定的 3 号普通钢管，其质量应符合现行国家 标准碳素结构钢 （GB/T 700）中 Q235-A 级钢管的规定。弯曲变形及锈蚀的钢管不 得使用。 脚手架钢管采用外径为 48mm， 壁厚 3.5mm 的钢管， 其小横杆最大长度不应大于2河南司法警官职业学院新校区一期工程教职工周转房 4#楼悬挑脚手架施工方案2m，其它杆最大长度不应超出 6m，且每根钢管的最大重量控制在 25kg。 脚手架钢管的表面质量及外形应符合下列要求 a、新钢管应有产品质量合格证及质量检验报告，钢管表面应平直光滑，不应有 裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划痕。钢管壁厚及外径偏差不应 大于-0.5mm，端面偏差不应大于 1.7mm。 b、 旧钢管表面锈蚀深度应小于0.5mm， 弯曲变形各种杆件钢管的端部弯曲l1.5m 时，不应大于 5mm。立杆钢管弯曲当 3m<l4mm 时，不应大于 12mm；当 4m<l6m 时， 不应大于 20mm;水平杆斜杆的弯曲 l6m，不应大于 30mm。 3扣件 扣件包括直角扣件、旋转扣件、对接扣件及其附件、T 型螺栓、螺母、垫圈等。 扣件式钢管脚手架应采用可锻铁制作的扣件，其材质应符合现行国家标准钢 管脚手架扣件 （GB 15831）的规定，其附件的制造材料应符合 GB700-79 中 A3 钢的 规定，螺纹应符合 GB196-81普通螺纹的规定，垫圈应符合 GB95-76垫圈的规 定。扣件与钢管的贴合面必须完好不变形，扣件扣紧钢管时接触良好，扣件活动部位 应能灵活转动，旋转扣件的旋转面间小于 1mm，扣件表面应进行防锈处理。 脚手架采用的扣件，在螺栓拧紧扭力矩达 65N·m 时，不得发生破坏。 扣件验收应符合下列规定：新扣件应有生产许可证、法定检测单位的测试报告 和产品质量合格证；旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现 滑动的螺栓必须更换；新旧扣件均应进行防锈处理。 4安全网 按照郑州市安全质量监督站的有关规定， 本工程中的安全网采用绿色密目安全 网。3河南司法警官职业学院新校区一期工程教职工周转房 4#楼悬挑脚手架施工方案规格尺寸：宽 1.8m，长 6.0m，网目密度2000 目/100cm2，网目边长12mm， 环扣孔径8mm，环扣间距450。 5缆风绳 缆风绳采用 15.5 钢丝绳 6斑马踢脚板 采用 20cm 宽标准踢脚板，面刷黄黑相间油漆。 （二） 【脚手架构造】 本工程 6-11 层以上采用钢梁悬挑式脚手架，悬挑高度为 20 米。 1、钢梁构造 按照钢梁布置图布置，且固端长度应不少于 1.5 倍的外挑长度，穿过结构墙部位 预留 150×150 的洞口，安装做法及节点要求详见附图。 2、立杆的构造 （1）立杆横距 800mm，纵距 1500mm，由于建筑物形状不规则，内排立杆距离建 筑物的距离 400mm。立杆与大横杆必须采用直角扣件扣紧，不得隔步设置和遗漏。 （2） 防止立杆在钢梁上滑移， 在钢梁上立杆中心位置焊接一根 25 钢筋长 30CM。 （3） 脚手架必须设置纵横向扫地杆。 纵向扫地杆应采用直角扣件固定在距底座上 皮200mm 处的立杆上。横向扫地杆亦应采用直角扣件固定在靠纵向扫地杆下方的立 杆上。 （4）立杆必须用连墙杆与建筑物可靠连接。 （5）立杆除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接。 对接、搭接应符合下列规定： 立杆上的对接口件应交错布置，两根相邻立杆的接头不应设置在同步内，同4河南司法警官职业学院新校区一期工程教职工周转房 4#楼悬挑脚手架施工方案步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于 500mm；各接头中心 至主节点的距离不大于步矩的 1/3。 搭接长度不应小于 1m，应采用不少于 2 个旋转扣件固定，端部扣件盖板的 边缘至杆端距离不应小于 100mm。 3、纵向水平杆（大横杆）的构造 （1）大横杆步距 1800mm。 纵向水平杆设置在立杆内侧，其长度不小于 3 跨。 纵向水平杆采用对接扣件连接，符合下列规定：纵向水平杆的对接扣件交错布 置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨的两个相 邻接头在水平方向错开的距离不应小于 500mm，各接头中心至最近主节点的距离不宜 大于纵距的 1/3。 在搭设时纵向水平横杆应作为横向水平横杆的支座，用直角扣件固定在立杆 上。 4、横向水平杆（小横杆）的构造 主节点处必须设置一根横向水平杆，用直角扣件扣接，中途严禁拆除。主节点 处两个直角扣件的中心距不应大于 1500mm。在双排脚手架中，靠墙一端的外伸长度， 不应大于立杆横向间距的 0.4 倍，且不应大于 500mm，伸出外立杆的另一端距离均为 150mm。 作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最 大间距应不大于纵矩的 1/2。 横向水平杆的两端均应用直角扣件固定在纵向水平杆上。 5、剪刀撑的构造5河南司法警官职业学院新校区一期工程教职工周转房 4#楼悬挑脚手架施工方案本工程要求在外侧立面整个长度和高度连续设置剪刀撑。 斜杆与立杆接触部位均 用旋转扣件扣紧，旋转扣件中心线至主节点的距离150mm，其与水平杆的夹角在 450600 之间，剪刀撑的节点应在同一水平和垂直线上，其接长必须采用搭接，搭接 长度不小于 1000mm，且用不少于三个旋转扣件将接头扣紧。 6、脚手板及水平封闭的设置要求及构造： （1） 、作业层脚手板应铺满、铺稳，离开墙面 120150mm。 （2） 、水平封闭采用模板密封在 6 层、9 层，每隔三层满铺一层。 8、节点构造 （1）连墙件 为了增强脚手架的侧向刚度及稳定性，在外脚手架于建筑物之间设置连接杆，设 置说明如下： 连墙用短钢管组合而成，一端用扣件固定于脚手架的立杆上，另一端用扣件固 定于框柱或剪力墙处，用于固定的钢管必须牢固可靠。连接杆按二步三跨设置，上下 错开，成菱形布置。 连墙杆尽可能设置在立杆与大、小横杆的连接的主节点处，最大允许偏离主节 点距离不大于 300mm，与脚手架架体垂直，如在规定的位置上设置有困难，应在邻近 点补足。 （2）缆风绳 为保证悬挑安全，每 3 层悬挑梁斜拉一次钢丝绳，钢丝绳选用 15.5MM“6*19 绳 芯”钢丝绳，斜拉钢丝绳的卸荷要点： 斜拉吊点水平纵向距离 1.5m（每一根立杆布置一根斜拉钢丝绳，且角部用双角 钢支撑加强） 。6河南司法警官职业学院新校区一期工程教职工周转房 4#楼悬挑脚手架施工方案斜拉钢丝绳用紧绳器收紧，要求松紧一致、受力均匀。 吊点必须设在立杆、 大横杆、 小横杆的交点处， 钢丝绳必须由大横杆底部兜紧。 （3）施工电梯门道 在开洞处采用上升斜杆、平行弦杆桁架结构形式。 （4）临时斜道 为方便管理，且满足施工通道要求，在架内设置临时斜道，采用钢式楼梯，按施 工层以下三层布置，成一字型，坡度 1：1。 四、型钢挑架方案计算书（附后） 五、脚手架的搭设 1施工准备 技术人员应熟悉上部图纸，熟悉各个部位及高度的结构变化，同时组织必要的物 料进场，其中包括 48×3.5mm 钢管、对接卡口、直角扣件、旋转扣件和安全网脚手 板等，并对各种进场物料进行相关检查，保证其符合相关的规定及要求以备外脚手架 搭设使用；有关作业班组应组织足够的作业人员，准备外脚手架的搭设；同时在施工 前，应当组织有关技术人员和质安人员对作业班组进行作业前技术、安全交底。架子 工必须具备国家标准特种作业人员安全技术考核管理规则的条件，经过培训、考 核、取得安全操作证并经体检合格后方可从事脚手架安装、拆除作业。 2脚手架搭设要求 外脚手架搭设的基本要求是：横平竖直、整齐清晰、图形一致、平竖通顺、连接 牢固，受荷安全、有安全操作空间、不变形、不摇晃。 3外脚手架的搭设顺序 外脚手架的搭设程序如下：7河南司法警官职业学院新校区一期工程教职工周转房 4#楼悬挑脚手架施工方案放置纵向扫地杆自角部起依次向两边竖立底（第一根）立杆，底端与纵向扫地杆扣接固定后，装设横向扫地杆并也与立杆固定（固定立杆底端前，应吊线确 保立杆垂直） 每边竖起 34 根立杆后 ， 装改第一步横向横杆 （与立杆扣接固定）和纵向平杆（小横杆靠近立杆并与横向水平杆扣接固定）校正立杆垂直和水平杆使其 符合要求后， 4060N/力矩拧紧扣件螺栓， 按 形成构架的起始段 按上述要求依次向前延伸搭改，直至第一步架交圈完成，交圈后，再全面检查一遍构架质量及其地 基情况，严格确保设计要求和构架质量 和要求搭设第二步、第三步 设置连墙杆 按第一步架的作业程序随搭设进程及时装设连墙杆和剪力撑装设作业层间横杆（在构架横向平杆之间加设的，用于缩小铺板支承跨度的横杆） ， 铺设脚手板和设作业层栏杆，挡脚板或围护，挂封闭措施（安全网） 。 4脚手架的搭设 脚手架的搭设除了按顺序搭设处，还得注意下列事项： 按照规定的构造方案和尺寸进行搭设； 及时与结构拉结或临时支顶，以确保搭设过程的安全； 拧紧扣件（拧紧程度要适当） ； 有变形的杆件和不合格的扣件（有长度、扣接不紧等）不能使用； 搭设工人必须正确使用安全带； 随时校正杆件的垂直和偏差避免偏差过大； 没有完成的脚手架，在每日收工时，一定要确保架子稳定，以免发生意外； 5安全网 脚手架的外侧要满挂安全立网，立网的下口与立杆或建筑物要牢固的扎结，固定 点的间距应不大于 50cm，下边沿设挡脚板，上下两网之间的拼接要严密。立网平网与8河南司法警官职业学院新校区一期工程教职工周转房 4#楼悬挑脚手架施工方案施工作业面边沿的最大间缝不得大于 10cm。 6搭设的一般规定 （1） 架子工应熟悉图纸， 熟悉现场具体情况， 了解技术交底意图和施工操作方法， 并将符合要求的钢管、扣件等材料运至现场，分类存放，搭设前清除障碍物。 （2）架子工作业时，必须佩带好安全帽、系好安全带，严禁穿高跟鞋、拖鞋或硬 底带钉滑鞋作业，工具及零件应放在工具包内，服从指挥，集中思想、相互配合，拆 除下来的材料不乱抛、 乱扔。 脚手架作业下方不准站人， 架子工不准在脚手架上打闹、 嬉笑。 （3）凡遭遇六级以上大风或下雨天气时，不得进行作业。雨后作业应待脚手架上 雨水吹干后进行，防止滑落。 （4）在靠近电源处拆除脚手架时，必须将电源先切断或严密防护，必要时变更位 置后方可进行作业，不允许将电源线拉在脚手架上，以防止漏电伤人。 （5） 不在脚手架上附装机械设备， 悬挑平台拉缆风绳及搭 （接） 卸料槽 （斗） 等。 （6）搭设双排脚手架，先立里排立杆，后立外排立杆，立杆的垂直偏差不得大于 2的架高，相邻两根立杆接头错开 500mm，并不在同一步距内。 （7）大横杆架设在立杆内侧，同一水平面的内外大横杆接头错开一跨距。大横杆 水平偏差控制在 50mm 内。 （8）小横杆垂直置于大横杆之下，用扣件与立杆紧固连接，小横杆伸出大横杆之 外，应控制在 150mm，靠近墙的一面，距离 100-150mm，小横杆应水平、不得内高外 低。 （9）剪刀撑的位置从脚手架两端开始连续设置，竖向全高。剪刀撑的斜杆设在立 杆外侧，将斜杆间隔的扣在立杆上,与大横杆成 450-600 夹角同时剪力撑的搭长度不小9河南司法警官职业学院新校区一期工程教职工周转房 4#楼悬挑脚手架施工方案于 1000mm。并且搭接处不少于 3 个扣件扣接牢固。 （10）用对接口件连接大横杆时，扣件的开口应朝向架子的内侧，螺栓朝上以防 雨水进入。用十字扣件时，开口不得朝下，以确保安全，在安装扣件时，必须将扣件 放端正后再拧紧螺栓，拧紧螺栓时，用力要适当，一般控制在 40-50N·m。 （11）脚手架安装完毕后，要进行全面综合的检查验收，对所有节点还要进行复 拧收紧，扣件螺栓扭力矩不得小于 40N·m，并不大于 65N·m，及时用彩色粉笔做出 标记，确保一个不漏。 六、脚手架的拆除 脚手架使用完毕后立即拆除，在脚手架拆除前应作好以下工作： 1对脚手架进行安全检查，确认不存在严重隐患。如存在影响拆除脚手架安全 的隐患，应先对脚手架进行修整和加固，以保证脚手架在拆除过程中不发生危险。 2在拆除脚手架时，应先清除脚手板上的垃圾杂物，清除时严禁高空向下抛掷， 大块的装入容器内由垂直运输设备向下运送，能用扫帚集中的要集中装入容器内运 下。 3脚手架在拆除前，应先明确拆除范围、数量、时间和拆除顺序、方法、物件 垂直运输设备的数量，脚手架上的水平运输、人员组织，指挥联络的方法和用语，拆 除的安全措施和警戒区域。 4严格遵循拆除顺序，由上而下、后搭者先拆、先搭者后拆，同一部位拆除顺 序是：栏杆脚手板剪刀撑大横杆小横杆立杆。 5外脚手架的拆除一般严禁在垂直方向上同时作业，因此要事先做好其他垂直 方向工作的安排。 6拆除脚手架时，下部的出入口必须停止使用，对此除监护人员要特别注意外，10河南司法警官职业学院新校区一期工程教职工周转房 4#楼悬挑脚手架施工方案还应在出入口处设置明显的停用标志和围栏，此警示标志必须内外双面都加以设置。 7在拆除的脚手架周围，明显标示“禁止入内”字样的标志，并有专人监护， 以保证拆脚手架时无其他人员入内。 8拆下的脚手架钢管、扣件及其他材料运至地面后，应及时清理，将合格的， 需要整修后重复使用的和应报废的加以区分， 按规格堆放。 对合格件应及时进行保养， 保养后送仓库保管以备今后使用。 9本工程脚手架拆除时遇大风、大雨、大雾天应停止作业。 10拆除时操作人员要系好安全带，穿软底防滑鞋、扎裹腿。 11脚手架拆除过程中，不中途换人，如必须换人，则应该在安全技术交底中交 代清楚。 七、脚手架防电、避雷 1防电 （1） 钢管脚手架不应搭设在距离外电架空线路的安全距离以内， 本工程距离市政 电缆较远。 （2）脚手架搭设和使用期间，要严防与带电体接触，当需要穿过靠近 380V 以内 的电力线路，距离线路在 2m 以内时，搭设和使用期间应断电或拆除电源，如不能拆 除，应采取下列措施： 对电线和脚手架分别采取有效的绝缘措施； 对脚手架要采取可靠的安全接地处理； 夜间施工时，应使用不超过 12V 电压的低压电源。 2避雷 因搭设的脚手架相对塔吊位置比较低，可不考虑安装避雷针、避雷器、避雷线。11河南司法警官职业学院新校区一期工程教职工周转房 4#楼悬挑脚手架施工方案八、脚手架的维护与保养 脚手架在验收合格通过投入使用后， 必须对其进行日常的保养和定期的全面检 查和整修，才能保证其安全使用。脚手架日常的保养和维修必须每天进行一次，定期 的维护保养一般每月进行一次。 所以要求作业队对外脚手架进行日常的和定期的保养 和维修，尤其是每次强风、暴雨过后都要认真检查整修后方可使用。 脚手架保养整修的主要内容有： 1检查脚手架基础有无不均匀下沉，脚手架底部有无堆放杂物； 2检查脚手架的整体和局部的垂直偏差，特别要注意脚手架的转角处和断口处 的垂直度。如发现垂直度有异常现象，应及时加固和消除隐患。 3各类扣件的涂油和紧固。检查扣件时先检查扣件的外观，而后将扣件上的螺 栓逆时针方向松几牙螺纹，再涂油紧固螺栓至规定的力矩范围内。 4检查脚手板有否松动、悬挑，还要检查四周是否用铁丝扎牢，如发现问题应 及时纠正。 5连墙件的检查，检查连墙件是否齐全和完好，有无松动、移动。 6要对外包安全网、外挑安全网、安全隔离设施、外侧挡板、栏杆和接地防雷 等安全设施进行检查，保证这些安全设施完整、牢固，能正常发挥安全作用。如果有 损坏者要及时调换，如有松动者应及时紧固，如发现松动和开口要及时连通。 7如脚手架有开口、断口和出入口，应对该部位进行重点检查，使这些部位始 终符合安全规定。 8检查脚手架的荷载情况，使其不超过设计荷载，如有超载应及时卸荷至设计 荷载。还要检查脚手架上堆物是否处于安全位置和稳定状态，如发现有处于不安全位 置和不稳定状态应及时纠正。此外还要逐日清理脚手板上的垃圾。12河南司法警官职业学院新校区一期工程教职工周转房 4#楼悬挑脚手架施工方案9脚手架使用中必须经常检查，清除架子上的杂物，严禁在架子上堆积过多的 施工材料，或多人挤在一起，以免架子发生超载，造成事故。 10脚手架上施工材料应随用随运，施工荷载不得大于 3000N/m2，使用机具、材 料等尽量放在脚手架里侧，以减小倾覆力矩。 九、安全措施及要求 1所有操作人员应持证上岗，操作人员进入现场后，应做好进场三级教育，并 做好会议记录，进行详细的安全技术交底。 2每一楼层外架搭设完毕后，必须验收合格后方可使用。 3高空作业要正确使用“三保”遇六级以上大风时，应停止高空作业。 4及时收集气象资料，并通知全体施工人员，便于安排工作和进一步采取措施。 5焊接作业时，要注意防火，遇风时，应设置挡风板，避免火花飞溅。 6外架上不得堆放钢筋，模板等材料。 7脚手架拆除程序与安装程序相反，拆除时，先将脚手架板逐一传递至楼层或 转料平台上，再按步骤为横杆立杆剪刀撑，拆除时，严禁乱丢及高空坠物。 8、搭设脚手架时，地面应设围栏和警戒标志，并派人看守，严禁非操作人员进 入。 十、脚手架工程组织机构及人员安排 1 组织机构如下 13939004091项目经理：张胜军 现场经理：刘红安施工工长：徐鹏飞 安全员： 马俊超 13河南司法警官职业学院新校区一期工程教职工周转房 4#楼悬挑脚手架施工方案2主要人员安排如下： （1）施工员 1 人：主要负责脚手架搭设、拆除的技术指导。 （2）安全员 1 人：主要负责脚手架的安全工作。 （3）脚手架技术工人 10 人：根据进度需要，主要负责脚手架的搭设、拆除工作。 （4）其他配合人员 5 人，主要负责协助塔吊及操作人员钢管、扣件等的运输工作。普通型钢悬挑脚手架计算书 型钢悬挑扣件式钢管脚手架的计算依据 建筑施工扣件式钢管脚手架安全技 术规范(JGJ130-2001)、 建筑结构荷载规范(GB 50009-2001)、 钢结构设计规范(GB 50017-2003) 等规范编制。 一、参数信息: 1.脚手架参数 双排脚手架搭设高度为 20米，立杆采用单立杆； 搭设尺寸为：立杆的纵距为 1.5米，立杆的横距为0.8米，立杆的步距为1.8 米； 内排架距离墙长度为0.40米； 小横杆在上，搭接在大横杆上的小横杆根数为 2 根； 脚手架沿墙纵向长度为 150 米； 采用的钢管类型为 48×3.5； 横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数 0.80； 连墙件布置取两步三跨，竖向间距 3.6 米，水平间距4.5 米，采用扣件连接； 连墙件连接方式为双扣件连接；14河南司法警官职业学院新校区一期工程教职工周转房 4#楼悬挑脚手架施工方案2.活荷载参数 施工均布荷载(kN/m2):3.000；脚手架用途:结构脚手架； 同时施工层数:2 层； 3.风荷载参数 本工程地处河南省郑州市，查荷载规范基本风压为0.450，风荷载高度变化系数 z为0.740，风荷载体型系数 s为0.645； 计算中考虑风荷载作用； 4.静荷载参数 每米立杆承受的结构自重荷载标准值(kN/m2):0.1248； 脚手板自重标准值(kN/m2):0.300；栏杆挡脚板自重标准值(kN/m):0.150； 安全设施与安全网自重标准值(kN/m2):0.005；脚手板铺设层数:6 层； 脚手板类别:竹笆片脚手板；栏杆挡板类别:栏杆、竹笆片脚手板挡板； 5.水平悬挑支撑梁 悬挑水平钢梁采用14号工字钢，其中建筑物外悬挑段长度1.2米，建筑物内锚固 段长度1.95 米。 与楼板连接的螺栓直径(mm):前18排以上后排为20以上。 楼板混凝土标号:C30 6.拉绳与支杆参数 支撑数量为:1； 钢丝绳安全系数为:8.000； 钢丝绳与墙距离为(m):3.350； 悬挑水平钢梁采用钢丝绳与建筑物拉结，最里面面钢丝绳距离建筑物 1.2 m。15河南司法警官职业学院新校区一期工程教职工周转房 4#楼悬挑脚手架施工方案二、小横杆的计算: 小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。 按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。 1.均布荷载值计算 小横杆的自重标准值: P1= 0.038 kN/m ； 脚手板的荷载标准值: P2= 0.3×1.5/3=0.15 kN/m ； 活荷载标准值: Q=3×1.5/3=1.5 kN/m； 荷载的计算值: q=1.2×0.038+1.2×0.15+1.4×1.5 = 2.326 kN/m；16河南司法警官职业学院新校区一期工程教职工周转房 4#楼悬挑脚手架施工方案kN.m算简图 2.强度计算 最大弯矩考虑为简支梁均布荷载作用下的弯矩， 计算公式如下: 最大弯矩 Mqmax =2.326×1.052/8 = 0.321 kN.m； 最大应力计算值 = Mqmax/W =63.103 N/mm2； 小横杆的最大弯曲应力 =63.103 N/mm2 小于 小横杆的抗压强度设计值 f=205 N/mm2，满足要求！ 3.挠度计算: 最大挠度考虑为简支梁均布荷载作用下的挠度 荷载标准值q=0.038+0.8+1.5 = 2.338 kN/m ；最大挠度 V = 5.0×1.688×10504/(384×2.06×105×)=1.064 mm； 小横杆的最大挠度 1.064 mm 小于 小横杆的最大容许挠度 1050 / 150=7 与10 mm，满足要求！ 三、大横杆的计算: 大横杆按照三跨连续梁进行强度和挠度计算，小横杆在大横杆的上面。 1.荷载值计算 小横杆的自重标准值: P1= 0.038×0.8=0.0304 kN； 脚手板的荷载标准值: P2= 0.3×0.8×1.5/3=0.12 kN； 活荷载标准值: Q= 3×0.8×1.5/3=1.2 kN； 荷载的设计值: P=(1.2×0.0304+1.2×0.12+1.4×1.2)/2=0.93 kN；17河南司法警官职业学院新校区一期工程教职工周转房 4#楼悬挑脚手架施工方案kN.m算简图 2.强度验算 最大弯矩考虑为大横杆自重均布荷载与小横杆传递荷载的设计值最不利分配的 弯矩和。 均布荷载最大弯矩计算:M1max=0.08×0.038×1.5×1.5=0.0068 kN.m； 集中荷载最大弯矩计算公式如下:kN.mkN.m计算:M2max=0.267×1.221×1.5= 0.489 kN.m； M = M1max + M2max = 0.007+0.489=0.496 kN.m 最大应力计算值 = 0.496×106/5080=97.638 N/mm2； 大横杆的最大应力计算值 = 97.638 N/mm2 小于 大横杆的抗压强度设计值 f=205 N/mm2，满足要求！ 3.挠度验算最大挠度考虑为大横杆自重均布荷载与小横杆传递荷载的设计值最 不利分配的挠度和,单位:mm均布荷载最大挠度计算公式如下: 大横杆自重均布荷载引起的最大挠度： Vmax= 0.677×0.038×15004 /(100×2.06×105×) = 0.052 mm；18河南司法警官职业学院新校区一期工程教职工周转房 4#楼悬挑脚手架施工方案集中荷载最大挠度计算公式如下: 集中荷载标准值最不利分配引起的最大挠度： 小横杆传递荷载 P=（0.04+0.158+1.575）/2=0.886kN V= 1.883×0.886×15003/ ( 100 ×2.06×105×) = 2.243 mm； 最大挠度和：V= Vmax + Vpmax = 0.052+2.243=2.296 mm； 大横杆的最大挠度 2.296 mm 小于 大横杆的最大容许挠度 1500 / 150=10与10 mm，满足要求！ 四、扣件抗滑力的计算: 按规范表5.1.7,直角、 旋转单扣件承载力取值为8.00kN， 按照扣件抗滑承载力系 数0.80，该工程实际的旋转单扣件承载力取值为6.40kN。 纵向或横向水平杆与立杆连接时， 扣件的抗滑承载力按照下式计算(规范5.2.5): R Rc 其中 Rc - 扣件抗滑承载力设计值,取6.40 kN； R - 纵向或横向水平杆传给立杆的竖向作用力设计值； 小横杆的自重标准值: P1 = 0.038×0.8×2/2=0.05 kN； 大横杆的自重标准值: P2 = 0.038×1.5=0.057 kN； 脚手板的自重标准值: P3 = 0.3×0.8×1.5/2=0.18 kN； 活荷载标准值: Q = 3×0.8×1.5 /2 =1.8 kN； 荷载的设计值: R=1.2×(0.05+0.057+0.18)+1.4×1.8=2.8644 kN； R < 6.40 kN，单扣件抗滑承载力的设计计算满足要求! 五、脚手架立杆荷载的计算: 作用于脚手架的荷载包括静荷载、 活荷载和风荷载。 静荷载标准值包括以下内容：19河南司法警官职业学院新校区一期工程教职工周转房 4#楼悬挑脚手架施工方案(1)每米立杆承受的结构自重标准值(kN)，为0.1248 NG1 = 0.1248+(0.8×2/2)×0.038/1.80×25.00 = 3.542； (2)脚手板的自重标准值(kN/m2)；采用竹笆片脚手板，标准值为0.3 NG2= 0.3×6×1.5×(0.8+0.3)/2 = 1.485 kN； (3)栏杆与挡脚手板自重标准值(kN/m)；采用栏杆、竹笆片脚手板挡板，标准值 为0.15 NG3 = 0.8×6×1.5/2 =3.6 kN； (4)吊挂的安全设施荷载，包括安全网(kN/m2)；0.005 NG4 = 0.005×0.8×25 = 0.1 kN； 经计算得到，静荷载标准值 NG =NG1+NG2+NG3+NG4 =8.627 kN； 活荷载为施工荷载标准值产生的轴向力总和， 外立杆按一纵距内施工荷载总 内、 和的1/2取值。 经计算得到，活荷载标准值 NQ= 3×0.8×1.5×2/2 =3.6 kN； 风荷载标准值按照以下公式计算其中 Wo - 基本风压(kN/m2)，按照建筑结构荷载规范(GB50009-2001)的规 定采用： Wo = 0.45 kN/m2； Uz - 风荷载高度变化系数，按照建筑结构荷载规范(GB50009-2001)的 规定采用：20河南司法警官职业学院新校区一期工程教职工周转房 4#楼悬挑脚手架施工方案kN.m0.74 ； Us - 风荷载体型系数：取值为0.645； 经计算得到，风荷载标准值 Wk = 0.7 ×0.45×0.74×0.645 = 0.15 kN/m2； 不考虑风荷载时,立杆的轴向压力设计值计算公式 N = 1.2NG+1.4NQ= 1.2×8.627+ 1.4×0.15= 10.5624 kN； 考虑风荷载时,立杆的轴向压力设计值为 N = 1.2 NG+0.85×1.4NQ = 1.2×8.627+ 0.85×1.4×0.15= 10.5309 kN； 风荷载设计值产生的立杆段弯矩 MW 为 Mw = 0.85 ×1.4WkLah2/10 =0.850 ×1.4×0.8×1.5×1.82/10 = 0.46 kN.m； 六、立杆的稳定性计算: 不考虑风荷载时，立杆的稳定性计算公式为：立杆的轴向压力设计值 ：N = 14.253 kN； 计算立杆的截面回转半径 ：i = 1.58 cm； 计算长度附加系数参照扣件式规范表5.3.3得 ：k = 1.155 ；当验算杆件长 细比时，取块1.0； 计算长度系数参照扣件式规范表5.3.3得 ： = 1.5 ； 计算长度 ,由公式 lo = k× ×h 确定 ：l0 = 3.118 m； 长细比 Lo/i = 197 ； 轴心受压立杆的稳定系数 ,由长细比 lo/i 的计算结果查表得到 ： = 0.186 ； 立杆净截面面积 ： A = 4.89 cm2；21河南司法警官职业学院新校区一期工程教职工周转房 4#楼悬挑脚手架施工方案立杆净截面模量(抵抗矩) ：W = 5.08 cm3； 钢管立杆抗压强度设计值 ：f =205 N/mm2； = 14253/(0.186×489)=156.706 N/mm2； 立杆稳定性计算 = 156.706 N/mm2 小于 立杆的抗压强度设计值 f = 205 N/mm2，满足要求！ 考虑风荷载时,立杆的稳定性计算公式立杆的轴心压力设计值 ：N = 13.261 kN； 计算立杆的截面回转半径 ：i = 1.58 cm； 计算长度附加系数参照扣件式规范表5.3.3得 ： k = 1.155 ； 计算长度系数参照扣件式规范表5.3.3得 ： = 1.5 ； 计算长度 ,由公式 l0 = kuh 确定：l0 = 3.118 m； 长细比: L0/i = 197 ； 轴心受压立杆的稳定系数 ,由长细比 lo/i 的结果查表得到 ： = 0.186 立杆净截面面积 ： A = 4.89 cm2； 立杆净截面模量(抵抗矩) ：W = 5.08 cm3； 钢管立杆抗压强度设计值 ：f =205 N/mm2； = 13260.75/(0.186×489)+86953.13/5080 = 162.913 N/mm2； 立杆稳定性计算 = 162.913 N/mm2 小于 立杆的抗压强度设计值 f = 205 N/mm2，满足要求！ 七、连墙件的计算: 连墙件的轴向力设计值应按照下式计算：22河南司法警官职业学院新校区一期工程教职工周转房 4#楼悬挑脚手架施工方案Nl = Nlw + N0 风荷载标准值 Wk = 0.15 kN/m2； 每个连墙件的覆盖面积内脚手架外侧的迎风面积 Aw = 16.2 m2； 按 规范 5.4.1条连墙件约束脚手架平面外变形所产生的轴向力(kN), N0= 5.000 kN； 风荷载产生的连墙件轴向力设计值(kN)，按照下式计算： Nlw = 1.4×Wk×Aw = 3.41 kN； 连墙件的轴向力设计值 Nl = Nlw + N0= 8.41 kN； 连墙件承载力设计值按下式计算： Nf = ·A·f 其中 - 轴心受压立杆的稳定系数； 由长细比 l0/i = 400/15.8的结果查表得到 =0.933，l为内排架距离 墙的长度； 又： A = 4.89 cm2；f=205 N/mm2； 连墙件轴向承载力设计值为 Nf = 0.933×4.89×10-4×205×103 = 93.529 kN； Nl = 8.41 < Nf = 93.529,连墙件的设计计算满足要求！ 连墙件采用双扣件与墙体连接。 由以上计算得到 Nl = 8.41小于双扣件的抗滑力 12.8 kN，满足要求！23河南司法警官职业学院新校区一期工程教职工周转房 4#楼悬挑脚手架施工方案连墙件扣件连接示意图 八、悬挑梁的受力计算: 悬挑脚手架的水平钢梁按照带悬臂的连续梁计算。 悬臂部分受脚手架荷载N的作用，里端B为与楼板的锚固点，A为墙支点。 本方案中， 脚手架排距为800mm， 内排脚手架距离墙体400mm， 支拉斜杆的支点距 离墙体为 1200mm， 水平支撑梁的截面惯性矩I = 1130 cm4，截面抵抗矩W = 141 cm3，截面积A = 26.1 cm2。 受脚手架集中荷载 N=1.2×6.365 +1.4×4.725 = 14.253 kN； 水平钢梁自重荷载 q=1.2×26.1×0.0001×78.5 = 0.246 kN/m；24河南司法警官职业学院新校区一期工程教职工周转房 4#楼悬挑脚手架施工方案悬挑脚手架示意图经过连续梁的计算得到悬挑脚手架支撑梁剪力图(kN)悬挑脚手架支撑梁变形图(mm)25河南司法警官职业学院新校区一期工程教职工周转房 4#楼悬挑脚手架施工方案kN.mkN.m弯矩图(kN.m) 各支座对支撑梁的支撑反力由左至右分别为 R1 = 21.708 kN； R2 = 7.708 kN； R3 = 0.024 kN。 最大弯矩 Mmax= 3.574 kN.m； 最大应力 =M/1.05W+N/A= 3.574×106 /( 1.05 ×)+ 0×103 / 2610 = 24.143 N/mm2；水平支撑梁的最大应力计算值
