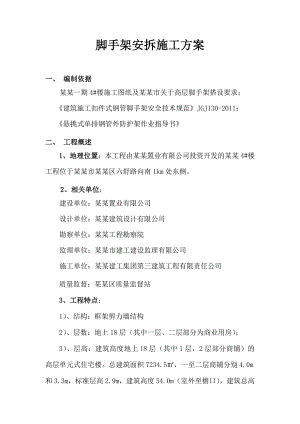

脚手架安拆施工方案一、 编制依据某某一期4#楼施工图纸及某某市关于高层脚手架搭设要求；建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011；悬挑式单排钢管外防护架作业指导书二、 工程概述1、地理位置：本工程由某某置业有限公司投资开发的某某4#楼工程位于某某市某某区六舒路向南1km处东侧。2、相关单位：建设单位：某某置业有限公司设计单位：某某建筑设计有限公司勘察单位：某某工程勘察院监理单位：某某市建工建设监理有限公司施工单位：某某建工集团第三建筑工程有限责任公司质量监督：某某区质量监督站3、工程特点：1）、结构：框架剪力墙结构2）、层数：地上18层（其中一层、二层部分为商业用房）；3）、层高：建筑高度地上18层（其中1层，2层部分商铺）的高层单元式住宅楼。总建筑面积7234.5，一至二层商铺分别4.0m和3.3m，标准层高2.9m，建筑高度54.0m（室外至檐口），建筑总高度59.0m。4）、该工程一至二层平面边长39.10 m，宽27.30 m；三层以上边长34.80 m，宽13.80m。5）、建筑面积7234.5。三、 方案选择：根据中华人民共和国行业标准建筑施工扣件式钢管脚手架安全技术规范和某某市建筑业管理局有关行业规定，结合工地现场的实际情况决定该工程脚手架搭拆方案:1、本工程采用双排立杆钢管扣件式脚手架，总体分三段，底段为落地架，向上为二次工字钢悬挑式脚手架，规范要求悬挑脚手架搭设高度一次不得超过25m，因此本工程分二次悬挑，每七层悬挑一次。悬挑脚手架采用工字钢、钢管、扣件、安全网、钢丝绳、竹笆等材料进行常规搭设。1）、14层采用落地架，架体高度13.55 m，取7步架。2）、511层采用工字钢悬挑式脚手架，悬挑高度20.3 m，取11步架。3）、1218层采用工字钢悬挑式脚手架，悬挑高度20.3 m，取11步架，因脚手架要超出屋面女儿墙，故本次悬挑高度按22 m计算。2、技术参数：1）、纵距1.5m2）、横距0.85m3）、步距1.8m4）、小横杆伸出立杆外侧0.1m，立杆距建筑物0.25m5）、同时作业层1层6）、脚手架为装修式脚手架施工负荷2kn/7)、脚手板为竹笆1.8×0.9m，隔层满铺3、连墙件：全部采用刚性连接，布置方式为垂直间距按楼层逐层安装，纵向水平间距按2跨设置（如附图示）。4、防高坠安全平网：该工程属次高层建筑，为防止物体高坠，保证施工人员安全，设计在6层、13层各安装一道封闭式安全平网（平网上另加一层密目网）。5、开口架处理：(附图)在自升式升降机安装位置，脚手架为开口型。为了保证脚手架整体的牢固和稳定，采取以下加固措施：1）、脚手架开口处的两端侧必须连续设置连墙件，相互垂直距离不应大于建筑物层高。2）、脚手架开口端侧除设置栏杆外，还必须在同一节间由底至顶连续设置“之”字横向斜撑予以加固。3）、开口处的架子和料台相互之间不得大于0.25m，如大于0.3m应对其增加填心杆，并用竹笆或安全网封闭，以确保安全。6、“四口”防护：（附图）1）、安全通道：在施工人员出入工程建筑内部的过道处，搭设长度不小于6 m的钢管扣件落地式安全通道防护棚，防护棚内通道高度不应低于2 m，两侧立杆间距不应大于1.5 m，设扫地杆，双扶手栏杆，棚的两端应设剪刀撑，棚顶部分分上下两层，层间间隔600，每层满铺竹笆并扎牢，棚顶四周侧面垂直固定防护竹笆。同时在坠落半径范围内的所有固定作业区域均应设置防护棚，经常过往人员的道路,也应设置安全通道防护棚。2）、临边高处作业：施工中的工程暂无外架时且作业高度超过3.2m时，在工程楼层周边除设置防护栏杆外，还应在建筑物外围架设安全平网。3）、防护栏杆：栏杆应由两道横杆及栏杆柱组成，上杆离地1.2m，下杆离地0.6m，横杆长度2m时必须加设栏杆柱。并且整体构造能经受任何方向的1kn外力，防护栏杆必须自上而下用安全立网封闭或在栏杆下固定高度不低于180mm的挡脚板或400mm高挡脚笆。4）、门洞口处理：脚手架底部开门洞时，脚手架必须按照国标JGJ130-2011规范中的6.5.1B型方法处理。在门洞两侧立杆为双立杆，副立杆不应小于6m，并在门洞的中部位置向下两侧设八字剪刀撑；门洞位置设不小于门洞宽度的人员进出防护棚。5）、电梯口处理：电梯口必须设防护栏杆或固定栅栏门，电梯井内搭设安全防护架，架上按档距250mm安装填心杆，杆上按楼层逐层满铺安全笆。6）、梯段防护：施工的楼梯在侧边安装临时防护栏杆。7）、电梯门洞口防护：电梯井内搭设满堂脚手架，分层放置脚手笆，每隔三层用脚手笆封闭；门洞口安装1000×1200成品栅栏并固定牢固。7、防雷措施：方法：用40×40镀锌扁钢一端与工程接地体焊接，另一端与长度200-300mm短钢管焊接起来，焊牢后将其短管与最靠近架体的立杆用扣件进行扣接；扣接面要求钢管除锈，扣牢，导电良好；扣接点不少于6处，间隔10m，扣接好后用测地电阻摇表测量架体接地电阻，保证防雷装置的冲击电阻值不大于30欧姆。以后定时检查，当电阻大于30欧姆时必须对扣接点进行处理，确保导电良好。8、防火措施：通病：建筑市场脚手架材料由于周转使用的次数及脚手笆和安全网的市场混乱，质量难以保证；本项目采用的措施：1、因脚手笆和安全网均属易燃物品，故我项目在采购上特别是安全密目网（立网）严格审查生产厂家质量标准，对立网做耐火实验，确认阻燃等级后购买。2、施工现场脚手架放置灭火器并定期检查使用情况，确保正常使用。四、脚手架搭设（一）、脚手架基础的要求:本工程落地式脚手架基础绝大部分是在回填土上，为了避免基础发生沉降，确保脚手架在安装、使用过程中的牢固、稳定、安全，特要求脚手架基础作以下处理：1、地基多是回填土，在回填过程中应分层夯实。2、至预定高度下300mm时用砖渣、碎石进行夯实，要求平整坚实。3、搭设前应浇筑100mm厚C15砼进行硬化处理。4、四周设排水沟、积水井，并且排水良好。5、脚手架底座应采用12#槽钢或50厚木板以分散架体对地面的集中压力。（二）、悬挑安装要求：（附图）1、悬挑材料：选用16b#工字钢，小面向上放置。2、悬挑梁尺寸选择：外内伸尺寸比应根据1/2规定。一般位置：悬挑梁外伸1.2m,内伸2.8m,用4m工字钢；特殊位置：如工程拐角、悬挑阳台处，悬挑工字钢应选用6m以满足外内伸尺寸比1/2的要求。3、悬挑锚固：每道悬挑梁用3根HPB23516圆钢加工成型锚固环，预埋在结构梁或楼板内并焊接稳定，对于锚固环预埋比较集中的部位，楼板内要增用钢筋网片予以加固。悬挑梁穿过锚固环的两侧应用双向木榫填实并用铁钉钉牢。4、悬挑梁、连梁架布置：悬挑梁基本按纵向间距1.5m铺设，让立杆立在相应的悬挑梁上，并在悬挑梁上立杆下方按横距焊接两根长100mm25钢筋短肢，做为立杆安装固定之用。如因结构影响不能按相应立杆位置铺设时，用14#槽钢作为连梁架并与悬挑梁焊接。5、悬挑梁保险加固方法：一般位置的悬挑梁在距外端100mm位置（外立杆下方相应位置），用12mm钢丝绳向上斜拉悬挑梁，上吊挂在结构梁预埋的吊环里。钢丝绳吊环用12A3圆钢。工程拐角处应用14mm钢丝绳。钢丝绳在紧靠吊环和悬挑梁处应各固定一个扎头，绳头固定应不少于3个扎头，扎头压板应统一位于受力绳侧，间距6-7倍钢丝绳直径为宜。6、悬挑安装细则：、两相邻悬挑工字钢应水平放置，以增加其稳定性。、连梁架在主悬挑钢上宜同侧面焊接，便于以后拆除。、在不能受力的阳台位置，要使其加固的钢丝绳受力吊起悬挑端离阳台面1020.、锚固环和钢丝绳吊环预埋时，应加埋钢筋网片和阻挡筋，保证挂住锚固环，阻挡筋宜用1618钢筋。、悬挑梁和锚固环间上下左右间隙应用木塞填实，并用元钉钉牢。（三）、搭设要求：1、立杆：1）、立杆间距构造：立杆横距为850，纵距为1300左右，距离主体结构外墙250。2）、立杆接头位置：立杆的接头方式采用对接扣件进行连接，接头交错布置，同层同跨不得设置两个立杆接头，各接头距离大横杆的距离应小于步距的1/3，立杆的接头在架体的最顶端，可采用搭接的方式，其搭接长度不应小于1000mm。并不少于两个扣件固定。立杆伸出最边缘扣件的顶端距离不应小于100mm。立杆的顶部应高出最后一步架1500mm。作为安全护栏、立杆的底部设置纵向及横向扫地杆，纵向扫地杆搭设位置在离底座不大于200mm的立杆上，横向扫地杆搭设位置在紧靠纵向扫地杆的上方立杆上。3）、立杆的垂直偏差不大于架高的1/8001/1000，同时全高偏差不大于100mm。立杆的距离偏差不大于50mm。2、大横杆：1）、大横杆的步距为1800mm。2）、大横杆接头采用对接扣件连接，接头应交错布置，不应设在同步或跨内，各接头距离立杆应小于立杆间距的1/3。大横杆的长度宜大于三跨。3）、大横杆的搭设要求：应分别布置在立杆的内侧。4）、同一排大横杆的水平偏差，不得大于该片架与总长的1/300，且不大于50mm。同跨内外大横杆之间的偏差应小于10mm。大横杆搭设在小横杆上，大横杆间距300mm（填芯杆）。3、小横杆：小横杆的间距构造：小横杆伸出里排大横杆距离墙体外缘150mm，伸出外排架立杆边缘不应小于100mm。4、护身栏杆：护身栏杆设置在施工作业层，栏杆高600mm和1200mm双扶手。5、剪刀撑：剪刀撑是确保脚手架结构几何尺寸不变形，增强纵向、横向刚度，防止各杆件间的变形，提高脚手架的承载能力，必须引以重视。剪刀撑沿脚手架纵向两端和转角处设置，每隔57根立杆设置一道，且每片架子应不少于三道，所有剪刀撑应沿架高连续设置，并在相邻两道剪刀撑之间沿竖向每隔10-15米加设一组剪刀撑，并要将每道剪刀撑联结成整体，剪刀撑的两端除用旋转扣件与脚手架的立杆或小横杆扣紧外，中间还应增加2-4个扣紧与之相交的立杆或大横杆扣紧。剪刀撑与地面的夹角在450-600之间。6、连墙杆点：1）、落地架设连墙点垂直距离不应大于4M。也不得大于三个大横杆的步距，水平距离不大于6米，也不得大于立杆的四个纵距。连墙杆点的作用面积20-30。按二步三跨设计。 2）、脚手架与墙体的连接采用与主体的结构刚性连接，设置在框架梁或剪力墙内。7、扣件安装要求1）、扣件紧固程度不应小于40N·m，但也不大于65N·m，扣件上的螺栓保持适当的拧紧程度，这对脚手架的承载力及稳定性至关重要，要严格把关。2）、对接扣件安装时，其开口应向外，以防雨水进入，直角扣件安装时开口不得向下，以保证安全。8、脚手板：采用竹笆片满铺，避免出现空档现象。竹笆片用16#铁丝与大横杆绑扎牢固，每片绑扎不少于四点。9、洞口、通道处的脚手架搭设：门洞口处的脚手架要增加斜杆（八字撑），在与各主节点相交处用扣件固定，洞口两侧的内外排立杆用短钢管斜撑相互连接，洞口上方增设两道横向支撑使之整体性加强。10、安全网：在脚手架外侧垂直挂设封严并与架体牢固连接。在四周五层、十三层各设置一道水平安全网，平网生根要牢固，绷紧、圈牢，拼接严密，网杠支杆采用钢管。网宽不小于3米，最下一层网宽应为6米。水平网是用直径9mm 的尼龙绳编织的，一般规格为宽3米、长6米，网眼5cm左右，每块支好的安全网应能承受不小于1600N的冲击荷载且外侧应高出500为宜。11、搭设顺序：摆放扫地杆 逐根树立杆与扫地杆扣紧装扫地小横杆并与立杆和扫地杆扣紧 装第一节大横杆并与各立杆扣紧 安第一步小横杆 安第二步大横杆 安第二步小横杆 加设临时斜支撑 上端与第二步大横杆扣紧（在装设连墙杆后拆除） 安第三、 第四步大横杆和小横杆 安连墙杆 接立杆 加设剪刀撑 铺脚手板 安防护栏杆并挂设安全立网防护。12、钢管、扣件、竹笆片、安全网的质量要求：1）、新钢管：、采用48×3.0mm焊接管或无缝钢管，其材质一般是A3或AY3，并要符合YB242-63标准，并应符合GB700-79中对3号钢的要求，还应满足抗拉强度、伸长率、屈服点和硫磷含量的要求。、钢管表面必须光滑，不应有裂缝、结疤、分层、错位、毛刺、压痕和深痕划道；、钢管外径、壁厚、端面等的允许偏差，应分别符合规范规定，外形不得有硬弯。、新旧钢管均应涂刷防锈漆。2）、旧钢管：、表面腐蚀度不得超过0.5mm，锈蚀检查每年一次，检查时应在锈蚀严重的钢管中抽取3根，在每根锈蚀严重部位横向截断取样检查。、钢管弯曲变形在端长1.5m以内不得超过5mm，立杆弯曲不得超过12mm。3）、扣件用材采用GB978-67可锻铸分类及技术条件的规定，用机械性能不低于KT33-8的可锻铸铁制造，而扣件的附件（T型螺栓、螺母、垫圈）所采用的材料符合GB700-79普通碳素结构钢技术条件中A3的规定，垫圈则要符合GB96-85垫圈的规定。扣件与钢管的贴合面要接触良好，扣件夹紧钢管时，开口处的最小距离不小于5mm，扣件的活动部位应使用其转动灵活，旋转扣件的连旋转面间隙要小于1mm。新旧扣件必须涂刷防锈漆。4）、脚手架板选用优质竹笆片，其质量必须满足施工要求。5）、安全网：安全平网、立网必须选用某某市建委及安全站推荐的产品,具备监督部门批量检验证和工厂检验合格证；安全网力学性能符合安全网力学性能试验方法（GB5726-88）的规定；进场后应对其进行模拟砂包冲击试验。立网采用L-1.8×6m密目网，水平网用P-3×6m的可密网；密目式安全网应满足以下条件：1、在100cm2面积上，不少于1400目；2、做贯穿试验（即用5重的钢管从3m高处落到与地面成30°的网眼上不穿透）。6）、底座工字钢和悬挑梁槽钢:均采用符合国家（GB/T707-1988）标准。五、脚手架搭设注意事项：1）、配合进度：必须配合施工进度进行搭设，确保至少超出施工作业面一步架且一次搭设不应超过相邻连墙件以上二步。2）、及时校正：每搭完一步架后、应根据规范规定及时校正步距、纵距、横据及立杆垂直度，以免积重难返。3）、位置正确：底座底板应准确放在定位线上，放线要按施工方案进行，变更要有记录。4）、开始搭设：搭设立杆时每隔6跨设置一根抛撑，直至连墙件稳固后方可根据情况拆除。5）、及时设置：当架体搭至连墙件构造点时，在搭完该处立杆、纵横杆后，应及时设置连墙件，使用中严禁拆除。6）、封闭交圈：同一步架中纵向水平杆四周交圈应用直角扣件与内外角固定。7）、主节点：此处必须设置纵、横向水平杆各一根，用直角扣件固定在立杆上，在脚手架使用周期，主节点的纵、横向水平杆和扫地杆严禁拆除。8）、同步搭设：剪刀撑、斜撑、密目网、竹笆等均应随立杆、纵、横向水平杆同步搭设。六、“三宝”使用：1、架子工作业时必须配备好安全帽、安全带。按安全要求正确使用个人劳动防护用品；穿防滑鞋，衣着灵敏。2、架子工使用的防护用品必须具有安全生产许可证的厂家产品，有产品质量保证书和检测证明。七、安全文明施工：1、加强安全管理：1）、项目部与班组或作业工人签订项目承包合同或个人用工合同，明确双方的安全责任和义务，逐月考核。2）、做好施工安全防护工作，进行经常性的劳动防护用品使用情况检查。3）、根据施工进度及时进行安全技术交底，对施工现场进行安全巡视和检查，督促施工人员遵守安全生产操作规程，按技术规范施工，正确使用劳动防护用品，做到防患于未然。发现安全事故隐患以及违反安全技术规范和安全施工操作规程的行为，及时制止纠正。4）、做好三级安全教育，抓好操作工上岗证培训，严格执行持证上岗操作的规定。5）、对于施工过程中发生的工伤事故及时报告并认真妥善地处理。2、提高安全监督：1）、质量是安全的保证，安全以质量为前提，相辅相成；必须认真执行国家行业标准建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）中关于脚手架搭设工程技术质量要求，严格执行规范中关于脚手架要求的材料质量标准。2）、公司安全技术科负责工程质量的技术监督、随机检查和质量把关，对存在的质量问题及时采取具体措施解决，做好资料收集整理工作。3）、班组设兼职安全员、质量员对所施工的脚手架工程进行自查自纠并要求质量验收一次性达到规范标准。4）、检查工作要做到认真细致，仪表化，工具化，数据量化，具说服力。3、及时安全检查：1）、脚手架工程实行公司、项目部、班组“三级”检查制度。2）、安全检查内容： 常规检查内容：A、持证上岗情况；B、三宝使用情况；C、有无违章作业情况；D、安全措施落实情况；E、班前安全教育情况。脚手架专项检查内容：A、施工前检查基础是否满足脚手架搭设施工要求；B、脚手架施工初期主要检查立杆布置是否符合施工方案，连墙件布置是否满足规范，防护是否满足工程施工需要，立杆底部是否加垫板或槽钢。C、0-10m高度段主要检查：a、立杆的垂直度、大横杆的纵距、小横杆的横距及水平度是否符合规范要求；b、扣件安装的位置和拧紧力矩是否正确；c、杆件搭接是否按规范要求错开位置；d、剪刀撑设置角度和跨度是否正确；e、连墙件设置的距离、方法是否正确；f、栏杆、防护棚、临边防护、脚手板配置安装是否符合安全要求。D、脚手架搭设每增高5-10m除检查以上内容外还必须检查：a、门洞、雨棚等处脚手架加固是否满足稳定性要求；b、料台搭设是否牢固，能否满足施工荷载需要；c、“五口”防护是否合格；d、剪刀撑是否随架体同步搭设；e、过道防护能否满足安全要求；f、吊环与悬挑钢的间隙是否塞实；j、加固的钢丝绳有无松动。E、作业层施加负荷前要重点检查：脚手板铺设是否牢固，其接头是否正确；脚手架的扣件有无松动和随意拆除现象，连墙件是否按要求安装完全等。F、遇六级以上大风、大雨后检查：主要检查基础有无变化，是否积水，底座是否松动，立杆是否悬空、架体有无变形，安全网是否破损等。对查出的问题要求及时整改，不留隐患并做好安全检查记录。4、脚手架作业“十必须，十不准”：1）、必须持证上岗，不准未经培训无操作经验的人员参与作业；2）、必须做好班前安全教育，不准无安全意识的人员上岗；3）、必须做好班前安全教育，不准无安全意识的人员上岗；4）、必须有专人指挥，不准无安全监督进行脚手架施工作业；5）、必须正确使用防护用品，不戴安全帽、安全带不准上岗；6）、必须设置安全警戒范围，不准垂直方向多工种交叉作业；7）、必须精力充沛、思想集中，不准酒后或精神疲惫的人员上岗；8）、必须在工作开始前先检查后操作，不准带隐患搭设脚手架；9）、必须文明施工正确运输，不准野蛮操作，直接抛掷物件；10）、必须注意天气预报，不准在六级大风以上、雨天、夜晚和钢管打滑的环境下作业。八、脚手架的稳定计算：（一）、荷载计算: （悬挑式脚手架） 脚手架一次搭设七层，共计十一步架。架体内排立杆离结构边沿距离为250mm，挑架立杆纵距L=1.5M，横向间距B=0.9M，步高1.8M。已知某某地区基本风压力为0.35KN/M2。脚手板沿每步满铺，钢管48×3.0mm，净载面面积An=489mm2，净载面抵抗矩Wn=5.08×103mm3，截面惯性矩I=12.19×104mm4，回转半径i=15.78mm，抗拉、抗压、抗弯设计强度f=210N/mm2，单个直角扣件抗破坏力8KN。1、 操作层施工荷载:q1=3kN/M2;2、 钢管48×3.5mm荷载：q2=0.0384KN/M2 3、 竹脚手板均布荷载:q3=0.135 KN/M24、 扣件荷载:q4=0.0135 KN/M25、 安全网荷载:q5=0.0025 KN/M26、 某某地区的基本风压：0.35KN/M2取一榀脚手架计算：1.立杆: 层高2.9m，悬挑7层，G1k=0.0384×2.9×7×2=1.56KN2.横杆：步距1.8m，纵距1.3m 2.9×7×（1.5+1.15）×2/1.8=59.77m G2k=0.0384×59.77=2.3KN3.竹脚手板：Gk3=0.135×0.9×1.5×4=1.0935KN4.护拦：Gk4=0.0384×2.9×7×1.5/1.8=0.7168KN5.扣件：Gk5=0.0135×【13×2×2+13×2+13×2×2+(1.5×4+1.8×3)/13 ×1.5×2.8×8】=2.153KN6.斜撑：取3步4跨斜撑计算一平米斜撑的重量再乘以一榀脚手架的面积：Gk6=0.0384×(8.7×2)/ (1.5×4×1.8×3) ×1.5×2.9×7=0.692KN7.安全网：Gk7=0.0025×1.5×2.9×7=0.076KN永久荷载：GK=1.72+2.53+1.0935+0.7168+2.153+0.692+0.084=9.575KN可变荷载： Qk=3×1.5×0.9=4.05KNN=1.2×9.71+1.4×4.05=17.160KN7、 风荷载计算:其中风荷载标准值的计算式为：k=2so取T=0.7的风压修正系数，采用下式：k=0.7zzso式中：基本风压值查表某某地区取o=0.35KN/M2风压高度变化系数按建筑高度100M取值；查表得2=2.40脚手架的风荷载体型系数按stw采用.双排脚手架的挡风系数按步距1.8m，纵距1.3m查表4-3-3得：=0.089根据建筑结构荷载规范（GBJ9-87）表6.3.1第36页（b）采用：o·d2=0.35×0.0482=0.0008064<0.002得s=1.2另由=0.089及=0.5查建筑结构荷载规范（GBJ9-87）表6.3.1得=1stw=·s，其中n为脚手架排数，本工程取n=2stw=·s（1+） =0.089×1.2×(1+1)=0.2136风振系数z取1.0 则:k=0.7zzstwok=0.7×1×2.4×0.2136×0.35=0.126KN/M2风荷载设计值为:QW=0.126KN/M28、 水平杆强度与变形的荷载设计值组合:S=0d（GGK+QQK） =0.9×1.05×(1.2×300+1.4×3000)=4309 N/m2=4.309KN/m2 (二)、纵横向水平杆验算1、纵向水平杆验算纵向水平杆抗弯强度验算=f=210N/mm2 纵向水平杆按三跨连续梁计算： =0.08×ql2=0.08×4.31×0.9×1.52=0.698kn.m=0.698×106/5080=137.4N/mm2<f=210N/mm2满足要求纵向水平杆挠度验算：（按三跨连续梁）V=L/400=1500/400=3.75mm=0.677×=0.677×=1.69mm < V=3.75mm满足要求2、横向水平杆按简支梁计算:横向水平杆抗弯强度验算：=f=210N/mm2=ql2/8=4.31×1.5×0.92/8=0.655kn.m=0.655kn.m= =129N/mm2 < f=210N/mm2满足要求横向水平杆挠度验算：V=L/400=900/400=2.25mm=2.2mm< V=2.25mm满足要求3、扣件抗滑力验算：RmaxR0=8.00KNRmax=ql=×4.31×10-3×1.5×9002 =2375N=2.375KNR0=8.00KN满足要求（三）、立杆验算不组合风荷载时：kfN=1.2×9.71+1.4×4.05=17.160KN钢材的抗压强度设计值f=210N/mm2脚手架工作条件的结构抗力调整系数k=0.725立杆的毛截面面积A=489mm2由b=0.9m，连墙点二步三跨布置查表4-3-15得=1.5；L0=h=1.5×1.8=2.7m; = =189.9由=189.9查表4-3-14得=0.193由立杆稳定性条件kf进行计算；则：=82.1 N/mm2kf=0.725×210=152.25N/mm2 >82.1 N/mm2满足要求（四）、脚手架搭设高度计算；立杆采用单管时的理论高度HS按下式计算，且不宜超过25m；不组合风荷载时：HS=式中：立杆每米自重的标准值gk为0.1248kn/m则：HS=74.7mH= =54.39m实际搭设高度应<54.39m（五）、连墙杆稳定性的计算：按公式kf验算连墙点的轴向力设计值NL=NW+3KN由风荷载产生的连墙点的轴向力设计值为；Nw=1.4·k·AW式中每根连墙点所覆盖的外侧脚手架的迎风面积AW=1.5×1.8=2.7m2则Nw=1.4·k·AW=1.4×0.126×2.7=0.476KNNL=NW+3KN=0.476+3=3.476KN=29.22N/mm2< kf=0.725×210=152.25N/mm2 满足要求连墙点扣件抗滑力计算NL=3.476KN<Rc=8.000KN满足要求（六）、脚手架整体稳定性验算：组合风荷载时：+kf先计算脚手架立杆的风线荷载标准值：qwk=k(d+La/h)= 0.233(0.048+1.5/1.8)=0.205kn/mMw=1.4 qwkh2/10=1.4×0.205×1.82/10=0.092kn.m考虑风荷载时K=0.755，N应考虑用单根钢管搭设时的最下一连墙点为最不利，故取N=19.52/2=9.76kn；48×3.5钢管的抵抗距查表得W=5085mm3; A=489mm2=0.2432则+=+=82.09N/mm2kf=0.755×210=158.55 N/mm2>82.09/mm2 满足安全要求（七）、16#工字钢验算:脚手架采用16工字钢的强度值:kf =15680×235=368.48 KN/ mm2工字钢满足强度要求.（八）、HPB235 16钢筋予埋环验算:162×0.785×210=42.201kN/mm216钢筋予埋环满足强度要求.九、外脚手架拆除的安全技术措施：1、拆架前，全面检查拟拆脚手架，根据检查结果，拟订出作业计划，报请批准，进行技术交底后才准工作。作业计划一般包括：拆架的步骤和方法、安全措施、材料堆放地点、劳动力组织安排等。2、拆架时应划分作业区，周围设绳绑围栏或竖立警戒标志，地面应设专人指挥，禁止非作业人员进入，警戒区域严禁非操作人员通行或在脚手架下方继续组织施工。地面监护人员必须履行职责，高层建筑脚手架拆除，应配备良好的通讯装置。3、拆架的高处作业人员应戴安全帽，系安全带，穿防滑鞋。4、拆架的顺序应遵守由上而下，先搭后拆的原则。先拆拉杆、脚手板、剪刀撑，后拆横向、纵向水平杆、立杆等，并按一步一清的原则依次进行。严禁上下同时进行拆架作业。5、连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固。6、拆立杆时，要先抱住立杆再拆开最后两个扣，拆除纵向水平杆、斜撑、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣。7、拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落。8、在拆架时，不应中途换人，如必须换人时，应将拆除情况交付清楚后方可离开；建筑内所有窗户必须关闭锁好，不允许向外开启或向外伸挑物件。9、拆下的材料要徐徐下运，严禁抛掷。运至地面的材料应按指定地点随拆随运，分类堆放。当天拆当天清，拆下的扣件要集中回收处理。10、仔细检查吊运机构包括索具是否安全可靠，吊运机构不允许搭设在脚手架上，应另外单独设置。11、如遇强风、雨、雪等特殊气候，不应进行脚手架的拆除。夜间实施拆除作业，应具备良好的照明设备。12、有高处作业人员，应严格按高处作业规定执行和遵守安全纪律，拆除工艺要求。13、拆除人员进入岗位以后，先进行检查，加固松动部位，清除步层内留的材料，物件及垃圾块。所有清理物应安全输送至地面，严禁高空抛物。14、不允许分立面拆除或上、下二步同时拆除（踏步式），认真做到一步一清，一杆一清。15所有连墙杆、斜拉杆、隔离措施必须随脚手架同步拆除，同步进行下降。不准先行拆除。16、所有杆件与扣件在拆除时应分离，不允许杆件上附着扣件输送地面，或两杆同时拆下输送地面。17、所有垫铺笆拆除，应自外向里竖立、搬运，防止自里向外翻起后，直接从高处附落伤人。18、脚手架内必须使用电焊气割工艺时，应严格按照国家特殊工种要求的消防规定执行，增派专职人员，配备料斗（桶）防止火星和切割物溅落，严禁无证动用焊割工具。
