牙科诊所室内设计说明.doc

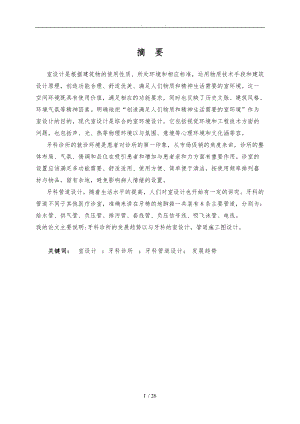

. . 摘 要室设计是根据建筑物的使用性质、所处环境和相应标准，运用物质技术手段和建筑设计原理，创造功能合理、舒适优美、满足人们物质和精神生活需要的室环境。这一空间环境既具有使用价值，满足相应的功能要求，同时也反映了历史文脉、建筑风格、环境气氛等精神因素。明确地把“创造满足人们物质和精神生活需要的室环境”作为室设计的目的，现代室设计是综合的室环境设计，它包括视觉环境和工程技术方面的问题，也包括声、光、热等物理环境以与氛围、意境等心理环境和文化涵等容。牙科诊所的就诊环境是患者对诊所的第一印象，从市场促销的角度来讲，诊所的整体布局、气氛、情调和品位在吸引患者和增加与患者亲和力方面有重要作用。诊室的设置应该满足多功能需要、舒适适用、使用方便、简单便于清洁，按使用频率排列器材与物品，留有余地，避免影响病人情绪的设置。牙科管道设计。随着生活水平的提高，人们对室设计也开始有一定的讲究。牙科的管道不同于其他医疗诊室，准确来讲在牙椅的地脚箱一共装有8条主要管道，分别为：给水管、供气管、负压管、排污管、套线管、负压信号线、吸飞沫管、电线。我的论文主要说明:牙科诊所的发展趋势以与牙科的室设计，管道施工图设计。关键词： 室设计 ；牙科诊所 ；牙科管道设计；发展趋势23 / 26 . . AbstractInterior design, is based on the use of the building construction property, the environment and the corresponding standards, the use of using the material and technical means and principles of architectural design to create a functional and reasonable, comfortable and beautiful indoor environment which meet the people's material and spiritual needs .The space environment has both use value, which meet the functional requirements, and also reflects the psychological factors such as historical context, architectural style and atmosphere ."Create the indoor environment to meet the people's material and spiritual needs "，it should be taken clearly as the purpose of interior design, modern interior design is a comprehensive indoor environment design, which includes aspects of visual environment and engineering, as well as physical environment like sound, light, heat and the psychological environment like atmosphere, mood, content of cultural connotation ,etc. Dental clinics environment is the first impression of the patient. From the marketing perspective, the whole layout, atmosphere,emotional appeal and taste of the clinic make a difference in attracting patients and increasingthe affinity. Clinic settings should meet the needsof multifunction, comfortable and convenient to use, simple and easy to clean, arrange equipments and goods according to the using frequency, leave adequate leeway to make sure that the patients mood arent influenced.Dental pipeline design.Because of the improvement of the living standard, the indoor design also began to bear some stress. The dental pipeline is different to other medical clinics, to be more precise, the dental chair foot boxes were equipped with 8 main pipeline, they are: water pipes, gas supply, a negative pressure pipe, drainage pipe, pipe, negative pressure suction tube, signal line and droplets of wire.My thesis mainly instructions: The development trend of dental clinic and its interior design, pipeline construction drawing design.Keyword：Interior design, Dental clinic, Dental pipeline design, Development trend . . 目 录摘要IABSTRACTII目录III第一章绪论11.1 引言11.2 讨论容11.3 本论文的研究工作和结构安排11.3.1本文主要工作11.3.2论文结构2第二章牙科诊所的发展趋势32.1 引言32.3牙科诊所室设计的方法和步骤42.4牙科诊所室设计概况与工作流程42.4.1设计概述42.4.2 工作流程5第三章牙科诊所的AUTOCAD图纸平面规划图73.1引言73.2牙科诊所的平面规划图73.2.1整体规划图73.2.2前台与候诊室部份93.2.3洽谈室以与治疗室的设计103.2.4 X光室113.2.5 清洗打包室、消毒室、无菌存放室以与技工室11第四章牙科诊所的管道布置图134.1 管道图概况134.2 牙科管道分类说明13第五章全文总结195.1 结论195.2 展望20参考文献21致22 . . 第一章 绪 论1.1 引言设计作为一门新兴的学科，尽管还只是近数十年的事，但是人们有意识地对自己生活、生产活动的室进行安排布置，甚至美化装饰，赋予室环境以所祈使的气氛，却早巳从人类文明伊始的时期就已存在。 自建筑的开始，室的发展即同时产生，所以研究室设计史就是研究建筑史。 室设计是根据建筑物的使用性质、所处环境和相应标准，运用物质技术手段和建筑设计原理，创造功能合理、舒适优美、满足人们物质和精神生活需要的室环境。这一空间环境既具有使用价值，满足相应的功能要求，同时也反映了历史文脉、建筑风格、环境气氛等精神因素。明确地把“创造满足人们物质和精神生活需要的室环境”作为室设计的目的，现代室设计是综合的室环境设计，它包括视觉环境和工程技术方面的问题，也包括声、光、热等物理环境以与氛围、意境等心理环境和文化涵等容。随着生活水平的提高，人们对室设计也开始有一定的讲究。牙科的管道不同于其他医疗诊室，准确来讲在牙椅的地脚箱一共装有8条主要管道，分别为：给水管、供气管、负压管、排污管、套线管、负压信号线、吸飞沫管、电线。1.2 讨论容室设计是根据建筑物的使用性质、所处环境和相应标准，运用物质技术手段和建筑设计原理，创造功能合理、舒适优美、满足人们物质和精神生活需要的室环境。而同样牙科诊所也需要做到创造功能合理、舒适优美、满足人们物质和精神生活需要的室环境。如何把牙科诊所设计做的极致，功能合理，舒适优美、满足人们物质和精神生活需要的室环境，是我的论文的讨论容。1.3 本论文的研究工作和结构安排1.3.1本文主要工作本文以牙科诊所室设计为切入点,系统地分析了牙科诊所的发展趋势，以auto cad先创造出平面图，牙椅地脚线管道布置，再用3ds max进行局部的效果图渲染，达到让人理解如何把牙科诊所设计做的极致，功能合理，舒适优美、满足人们物质和精神生活需要的室环境。1.3.2论文结构论文结构安排如下：第一章,绪论，阐述论文的研究背景、运用什么软件的应用情况；第二章,牙科诊所的发展趋势第三章,牙科诊所的auto cad 图纸平面规划图第四章,牙科诊所的管道布置图第五章,全文总结，本章对论文的研究成果进行了自我总结和评价 . . 第二章 牙科诊所的发展趋势2.1 引言口腔医疗的专业特点决定了社区化、小型化诊所是国际口腔医疗的基本模式，也是中国口腔医疗发展的大趋势。分级医疗与功能分化是我国口腔医疗发展的另一趋势。学习和借鉴国外口腔诊所管理的成功经验将促进我国口腔诊所成长和发展。 2.2成功的牙科诊所具备要素美国权威的口腔诊所管理专家指出：成功的牙科诊所必须具备以下六个要素：1.良好的管理系统：包括医生、助手与辅助人员的适当配比；优化的诊疗流程；准确的病人约定；协调的整体工作；以与客观、准确的统计评估管理系统；2.舒适便利的环境：创造家庭化的环境，实现人性化的服务，以消除患者的恐惧心理，增加安全感，培养亲近感，并调节医务人员的情绪，也便利医护工作；3. 团队精神：诊所的医护人员必须具备积极向上的精神风貌、热忱周到的服务态度、团结友爱的人际关系、配合默契的工作氛围、忠诚执着的敬业精神和至精至善的医疗作风；4.技术更新：高标准的医疗质量是诊所生存、发展的基础，而先进的诊疗技术是医疗质量的保证，因此技术更新是诊所长远发展的必然之路，也是吸引患者的主要途径；5.高效：高效率的工作就是要用最少的时间、最少的花费获得最大的收入；产出效率是评价诊所成功与否的主要指标，其中最重要的指标是个人产出率、单椅位产出率与投入产出比；6.交流与合作；于当地牙医间的学术交流可以提高业务水平；经营合作可形成行业规；维护权益；市场合作可扩大市场；通过参与和资助当地社区的公益活动也可以扩大诊所影响，建立品牌形象。2.3牙科诊所室设计的方法和步骤室设计研究的对象简单的说就是研究建筑部空间的围合面与含物。通常习惯把室设计按以下几种标准进行划分：按设计深度分：室方案设计、室初步设计、室施工图设计。按设计容分：室装修设计、室物理设计（声学设计、光学设计）、室设备设计（室给排水设计、 室供暖、通风、空调设计、电气、通讯设计）、室软装设计（窗帘设计、饰品选配）、室风水等。按设计空间性质分：居住建筑空间设计、公共建筑空间设计、工业建筑空间设计、农业建筑空间设计。最常见的分类即公装（公共建筑空间设计）、家装（居住建筑空间设计）。牙科的管道不同于其他医疗诊室，准确来讲在牙椅的地脚箱一共装有8条主要管道，分别为：给水管、供气管、负压管、排污管、套线管、负压信号线、吸飞沫管、电线。室效果图是借助室专业软件制作的设计表现图，是一种设计语言的表达方式。室效果图具有无可比拟的真实感和灵活性。它可以精确地塑造对象，也可以达到不同的艺术效果。室效果图的制作，除了需要相应的建筑与室设计等方面的知识外，更需要相关软件的熟练运用，并掌握相应的技巧，才能更好地表达设计师的创意思想。 效果图设计概念的涵和外延都在发生变化，而正是在这种突破传统的变化中，效果图设计愈加显示出它的作用。设计实际上不仅与产品融合为一体，而且也日益与人们的生活融合在一起。显然，这一趋势对设计提出了更高的要求。这样一种泛化的设计与我们现在的效果图设计概念以与实际的设计需要之间还存在着较大的距离，它甚至不是设计师和企业的简单组合，而是效果图设计与生产过程的共同需要促成的自然融合。因此，真正的设计师必然成熟于社会磨砺之中。2.4牙科诊所室设计概况与工作流程2.4.1设计概述所谓牙科诊所室设计就是为了满足人们、生活的要求而有意识地营造理想化、舒适化的部空间，其包括如下三个方面的容：1、营造牙科诊所室环境空间主要是如何满足人们精神层面的需求，其目的是使病人和医生在诊所工作、生活、休息时感到心情愉快、舒畅。2、组织合理的诊所使用功能组织合理的诊所使用功能，就是根据人们对建筑使用功能的要求，尽可能使布局合理，室动静空间流线通畅，结构层次分明悦目。功能区要划分好，要做到医患分离。3、构架舒畅的诊所空间环境空间环境的处理在生理上应适应人们的各种要求，使人们在其中生活、工作和休息感到满意，主要涉与到良好的通风、怡人的绿色和适度的采光等方面的处理。2.4.2 工作流程室装饰设计工作流程一般分为5个阶段：设计准备阶段、设计构思阶段、设计绘图阶段、进场施工阶段、室装饰阶段。1、准备阶段与客户交流或根据客户提供的资料、文件、建筑图纸、任务书、合同书、全部设计的技术指标和资金等，明确设计的环境条件，装饰标准，尺度要求和家具配套等基本容。了解地形、地貌，建筑周围的自然环境与地理环境，还要进一步了解建筑的性质、功能、造型特点和风格。还要进行使用要求的具体调查，并形成翔实的资料，确保设计准确、实际。2、构思阶段设计构思就是根据设计书，在调查分析具体工作，对室从整体到局部，再到细部进行综合的设计思考，它是设计的基础。设计构思由室空间、装饰材料的选择、室空间色彩搭配、厨卫设备选择和安置、家具和室装饰物的选择、室景观设计等诸多方面所组成。3、绘图阶段绘图阶段是指利用不同的软件绘制出装饰施工图并按施工图绘制出装饰后模拟效果。主要由通过CAD软件绘制装饰施工图、通过3dsmax软件绘制装饰模型、渲染生成效果图位图文件、通过Photoshop软件后期处理增强效果组成绘图阶段。4、施工阶段整个装修装饰过程可由杂工、电工、木工、漆工和水泥工5个工程协调共同完成。5、装饰阶段最后对室区域进行装饰和布置，主要工作包括家具的选购和摆放、装饰品的选购与摆放和室绿化。 . . 第三章 牙科诊所的AutoCad图纸平面规划图3.1引言本论文论述了运用室设计的一些基础知识，设计一个牙科诊所的室平面图、管道图以与效果图。AutoCAD（Auto Computer Aided Design）是美国Autodesk公司首次于1982年生产的自动计算机辅助设计软件，用于二维绘图、详细绘制、设计文档和基本三维设计。现已经成为国际上广为流行的绘图工具。AutoCAD具有良好的用户界面，通过交互菜单或命令行方式便可以进行各种操作。它的多文档设计环境，让非计算机专业人员也能很快地学会使用。在不断实践的过程中更好地掌握它的各种应用和开发技巧，从而不断提高工作效率。AutoCAD具有广泛的适应性，它可以在各种操作系统支持的微型计算机和工作站上运行。3.2牙科诊所的平面规划图3.2.1整体规划图当我去客户需要设计的施工单位了解明确设计的环境条件，装饰标准，尺度要求和家具配套等基本容，我开始一手一手的进行了施工规划，根据尺寸，客户需要的档次，一步步的运用autocad 把整个规划图做了下来。现在我就以这个整体规划图来做一个详细的讲解。为什么要这么规划？如何做到医患分离，如何看出档次，如何看起来清爽，洁净，如何让病人进入这个牙科诊所就觉得这个是一个好的诊所。3.2.2前台与候诊室部份前台和候诊室是病人进入诊所的第一印象，所以前台和候诊室的设计尤其的重要。我选用全落地的黑框包边玻璃来做招牌外墙，病人可以从落地玻璃看到诊所是否漂亮，大体，干净。然后病人一进入诊所，他就可以马上看到前台的位置，前台我设计直对门口，这样设计是因为前台背后的形象墙可以马上给人看见，增加印象感。再来就是候诊室，候诊室虽然设计比较小，但要的东西都有了，例如电视、饮水机、沙发、茶几、，再加上一屏风，还没到号的病人在这可以有一个舒适，安静的世界。3.2.3洽谈室以与治疗室的设计 上图的是治疗vip室以与洽谈室的设计，当病人在洽谈室了解到如何治疗、治疗费用后就进入这个治疗vip室，也可以去其他诊室进行治疗。洽谈室在一个有档次的牙科诊室是非常重要的。 再次就是治疗室，一般的治疗室和vip治疗室大体上都差不多，vip治疗室通常会比一般治疗室宽敞，而且会配备电视连接窥镜。电脑和洗手盘的位置都有所讲究，通常在视图牙椅的右面摆放，而右面是医生操作的位置，左面则是护士的位置，通常情况下，设计一般是医生第一时间用到电脑，而不是洗手盘。3.2.4 X光室X光室的电脑要放在X光室外面。3.2.5 清洗打包室、消毒室、无菌存放室以与技工室清洗打包室、消毒室、无菌存放室，一体称为清洗消毒区，一般设计会把它们连接的放在一起。因为清洗后的器械会从传递窗传递到消毒室消毒，消毒完的器械再从传递窗传递到无菌存放室。现在国外都是按照这一流程，而好的国诊所以慢慢接轨。技工室通常只需足够位置，并且舒适的工作就可以了。3.2.6种植室种植室最好的做法如下图。如何让病人和医生医患分离就是可以从这表达出来。首先病人从普通的门进入种植室，然后医生从洗手区门口进入，先进行洗手，然后再到无菌的更衣区进行更衣，而进入种植室的两个门是脚踏控制的伸缩门，然后医生再从这门进入种植室进行操作。 . . 第四章 牙科诊所的管道布置图 规划图制作完毕后, 发送到客户手中，没问题的情况下，我们开始进去牙科诊所的管道布置图。这其实是最重要的一环节。4.1 管道图概况4.1.1 牙椅地脚箱的管道布置图牙科的管道不同于其他医疗诊室，准确来讲在牙椅的地脚箱一共装有8条主要管道，分别为：给水管、供气管、负压管、排污管、套线管、负压信号线、吸飞沫管、电线。4.2牙科管道分类说明4.2.1 给水管给水管选用PVR热熔管（冷水），4分（20mm）管径，预留4分（20mm）铜牙接口。通常我们的做法在治疗室的洗手盘下面安装独立的给水开关，可控制牙椅的供水。这种做法防止了爆水管时可以与时处理，不会影响到其他诊室的供水。4.2.2 供气管供气管选用PVR热熔管（热水），6分（25mm）管径，预留6分（25mm）铜牙接口。同样的会再洗手盘下面安装独立开关，可控制牙椅的供气。4.2.3负压管负压管选用PVC给水管(联朔)，主管用50mm管径，支管用32mm管径。预留1寸(32mm)铜牙接口, 注意所有的90度弯头都需要用2个45度角代替。4.2.4 排污管排污管选用PVC排水管，主管75mm管径，支管用50mm。注意：牙椅地下用20mm管径，20mm铜牙接口。4.2.5 负压信号线负压信号线选用网线，网线不用剪断直接连接最多5台牙椅。4.2.6 吸飞沫管4.2.7 套线管4.2.8 牙椅的电 . . 第五章 全文总结5.1 结论本论文论述了从牙科诊所的趋势，到牙科的平面图，到专业的管道施工图，为了更好的论证如何做好一间好的牙科诊所。我们现在使用的专业装修设计软件主要还是依靠国外的产品，如AutoCAD、3DS MAX、Lightscape、Photoshop等。其中AutoCAD用来完成建筑方案图，施工图平立剖面的设计工作。当在AutoCAD完成原始的设计后，我们会在3DS MAX或者Lightscape中渲染，最后是在Photoshop做一些后期的效果处理。室设计是以创造良好的室空间环境为宗旨，把满足人们在室进行生产、生活、工作、休息的要求置于首位，所以在室设计时要充分考虑使用功能要求，使室环境合理化、舒适化、科学化；要考虑人们的活动规律处理好空间关系，空间尺寸，空间比例；合理配置设与家具，妥善解决室通风，采光与照明，注意室色调的总体效果。 室设计在考虑使用功能要求的同时，还必须考虑精神功能的要求(视觉反映心理感受、艺术感染等)。室设计的精神就是要影响人们的情感，乃至影响人们的意志和行动，所以要研究人们的认识特征和规律；研究人的情感与意志；研究人和环境的相互作用。设计者要运用各种理论和手段去冲击影响人的情感，使其升华达到预期的设计效果。室环境如能突出的说明某种构思和意境，那末，它将会产生强烈的艺术感染力，更好地发挥其在精神功能方面的作用。 建筑空间的创新和结构造型的创新有着密切的联系，二者应取得协调统一，充分考虑结构造型中美的形象，把艺术和技术融合在一起。这就要求室设计者必须具备必要的结构类型知识，熟悉和掌握结构体系的性能、特点。现代室装饰设计，它置身于现代科学技术的畴之中，要使室设计更好地满足精神功能的要求，就必须最大限度的利用现代科学技术的最新成果。由于人们所处的地区、地理气候条件的差异，各民族生活习惯与文化传统的不一样，在建筑风格上确实存在着很大的差别。我国是多民族的国家，各个民族的地区特点、民族性格、风俗习惯以与文化素养等因素的差异，使室装饰设计也有所不同。设计中要有各自不同的风格和特点。要表达民族和地区特点以唤起人们的民族自尊心和自信心。 . . 5.2展望在本文撰写过程中，特别是在开发设计阶段，由于自身水平有限，真正实现的部分还比较简单，所以希望通过本文的工作，能够为该课题的后续研究提供一些新的想法，对接下去的研究工作能有所帮助。通过论文撰写和对该课题的设计，在三维设计方面积累了一些知识和经验 . . 参考文献书籍3Ds Max 9.0室效果图制作实例导航峰 王珂 牛娜 等 编著电子工业高手过招3Ds Max 9.0室装饰设计艺术互动空间 编著电子工业文章室设计创新之路室设计的趋势走向在哪里室设计的含义和基本观点等一系列关于室设计的文章 . . 致 在我三年的大学学习即将完毕的时候，在我的毕业论文即将完成之际，在这里我要向所有教导我的老师表示感，您们三年来对我的谆谆教诲！我要向所有和我同窗的同学表示感，感你们在这三年中对于我在学习和生活上的支持！因为有了您们，让我度过这一段不平凡的人生经历，将使我受益终身。在此，尤其要感我的毕业设计指导老师君老师。她知识渊博、治学严谨，他那种忘我、勇于探索、开拓的工作精神，饱满的工作热情和乐观豁达的性格给我留下了深刻的印象，并将影响我未来的学习和工作。特别是在本论文撰写过程中，表达出严谨的治学态度和端正的治学精神，高尚的品格，这些都令我受益非浅，得益终生。衷心感朱凯文、赖建评等老师在毕业实习学习过程中对我的支持和帮助, 使我在院的动漫技能大赛的三维建模设计与制作项目中获取了第3名。在此，向09级计算机动漫B班的同学表示以诚挚的意。同时也你们对我的帮助和支持，是你们使我在融洽和欢声笑语中度过了三年难忘的时光。同时要感我的家人，对我的学习以与生活方方面面，做到了无微不至的关心、帮助和支持，报答他们对我养育之恩。最后，再次对关心、帮助我的老师和同学表示衷心地感。
