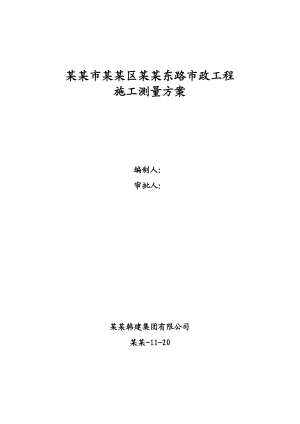

某某市某某区某某东路市政工程施工测量方案编制人：审批人：某某韩建集团有限公司某某-11-201. 工程简介1.1工程概况 某某东路工程位于某某卫星城东部，西起昊天大街，东至长于公路，规划为城市主干路，红线宽度5070米，道路断面为三幅式，其中机动车道宽24米，两侧非机动车道宽6米，全长3072.30米。本合同除道路工程外，还含雨水工程、污水工程、照明工程及绿化工程等。1.2 工程特点 该工程道路定线形式主要为直线，管线定线平行于路中，测量控制比较简单。但由于道路下穿京广铁路及部分路段现状地面起伏较大，土方工程量较大，因此控制挖方断面尺寸为测量控制重点内容。2. 控制系统2.1平面控制系统 某某测绘所为本工程提供了卫星GPS卫星控制点，沿现状路方向布置，间距较大，考虑到控制需要、使用方便及易于保护，拟对其进行加密，所有点位均砌筑保护，按城市三级导线标准进行平差，角度闭合差、全长闭和差均符合规范要求后，将平差后的控制点坐标编号输入全站仪。2.2高程控制系统 某某测绘所为本工程提供了水准点，间距较大。同样，考虑到施工、控制需要对其进行加密，点位要选择选在牢固不易破坏的墙角、台阶等处，统一编号，描漆设标记，按四等附合水准路线标准进行平差，闭合差需满足规范要求。 由于本工程将经历冬春两季，为防止冻融而产生的位移、沉降及扰动影响，须定期对导线点、水准点进行复测。3. 测量仪器和人员组成3.1测量仪器 本工程选用下列测量仪器： 全站仪：拓普康5秒，单棱镜测程2.5km，测距精度2mm+2ppm水准仪: NA820 ±2.5mm/km DSG320 ±1.5mm/km另配50米钢尺3个，30米皮尺3个，5米塔尺2个。所有仪器均标定合格，水准仪须定期做i角检测。3.2人员组成 本工程测量组由三人组成，其中工程师一人，均持证上岗。4. 内业计算和数据校核4.1内业计算 根据定线关系，在Casio-fx-4800p计算器上编程计算道路、管线井位等座标，并在计算机CAD平面图上复核。所有座标数据均编号输入全站仪。4.2数据校核。 4.2.1 平面数据校核 根据定线关系、结构尺寸关系，核对挡土墙与铁路箱涵及各种管线路由关系，与设计图纸校核，无矛盾后方可使用。4.2.2 高程数据校核核对现况铁路箱涵高程、雨水、污水上下游及接现况高程，与设计图纸校核，有问题及时反应，一致后方可使用。5. 测量放线5.1 平面测量放线各种控制数据均事先输入全站仪，利用全站仪的放样功能进行平面轴线定位，然后根据结构尺寸、开挖深度、工作宽度等确定平面位置。放样时采取就近控制原则，即各种构筑物采用距其最近的控制点进行定位，所有支点放样只容许支一次。精度要求：±1cm5.2 高程测量放线 采用普通几何水准进行高程测量放线。精度要求：±0.5cm6. 验线复核6.1 平面验线复核 点位放样完毕后，全站仪需重新归后视点，检查放样过程中仪器有无碰动；通过测量其它已知控制点或构筑物检测测站、定向有无错误；通过测量放样的构筑物相对尺寸检查放样点座标有无错误，然后报测量监理工程师复核无误后，方可进行下道工序施工。6.2 高程验线复核 水准测量完成后，归后视检查仪器有无扰动，归其它已知点或已知高程构筑物检查水准点有无问题，然后报测量监理工程师复核无误后，方可进行下道工序施工。7. 资料管理 所有归档资料均须及时整理，杜绝事后编撰资料现象。8. 质量保证措施8.1 测量人员持证上岗、遵守职业道德、养成一丝不苟的工作精神，坚持复核制度。8.2 认真学习图纸、规范、掌握设计要求，严格按图纸施工，按规范施测。8.3 保护好原始控制点、导线点、水准点、测量桩点。8.4 落实测量交底制度，即测量人员须向施工班组进行书面交底。8.5 落实岗位责任制度，责任到人，各负其责。
