教学楼建筑节能施工方案2.doc

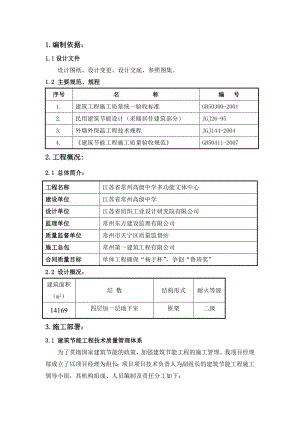

1.编制依据：1.1设计文件设计图纸、设计变更、设计交底、参照图集。1.2 主要规范、规程序号名 称编 号1.建筑工程施工质量统一验收标准GB50300-20012.民用建筑节能设计（采暖居住建筑部分）JGJ26-953.外墙外保温工程技术规程JGJ144-20044.建筑节能工程施工质量验收规范GB50411-20072.工程概况:2.1 总体简介：工程名称江苏省常州高级中学多功能文体中心建设单位江苏省常州高级中学设计单位江苏省纺织工业设计研究院有限公司监理单位常州东方建设监理有限公司质量监督单位常州市天宁区质量监督站施工总包常州第一建筑工程有限公司合同质量目标单体工程确保“杨子杯”，争创“鲁班奖”2.2 设计概况：建筑面积（m2）层 数结构形式耐火等级14169四层加一层地下室框架二级 3.施工部署：3.1 建筑节能工程技术质量管理体系为了贯彻国家建筑节能的政策，加强建筑节能工程的施工管理。我项目经理部成立了以项目经理为组长；项目项目技术负责人为副组长的建筑节能工程施工领导小组，其机构组成、人员编制及责任分工如下：组 长：谢听金（项目经理）负责组织协调工作副组长：黄国耀（技术负责）负责现场施工指挥、质量监督工作、技术总部署、方案编制及交底组 员：孔洪泉、郑立江、谈人龙、袁庆宝、华敏现场施工管理、协调3.2 质量保证体系以质量生存、求发展是我公司的质量方针。我项目经理部通过认真学习建筑节能工程相关规程、规范、标准，强化质量意识，建立了行之有效的规范化质量管理体系，能够使建筑节能工程的各项工作均处于良好的受控状态。在施工过程中，我项目经理部将严格按照相关规程、规范、标准等执行。为完成好本工程的建筑节能工程，根据本工程的特点，我项目经理部将对以下环节作为建筑节能工程的质量控制点：（1）分包单位的选择：建筑节能工程的分包单位，应选择有类视工程施工经验的队伍，并对其在施工程（或已完工的工程）进行考察。（2）建筑节能材料的检验A. 建筑节能材料须有本市材料准用证、检验报告及出厂合格证，主要材料必须有材料交易证。B.材料使用前必须经复试合格后方能使用。对特殊材料须进行放射性物质及有害气体的环保检验。（3）制定相应技术措施，作好工序过程控制。A.施工前应做好图纸审查工作，将技术关口前移。施工前认真编好作业指导书,做好技术交底。B.施工过程中严格执行三检制和样板引路制度,做好预测预控及全方位的过程控制。C.做好技术复测及资料整理工作,主要材料及施工过程操作要留有痕迹,具有可追溯性。D.对关键部位及特殊工序要责任到人，从“人、机、料、法、环”五个方面进行控制。E.做好各专业接口及预留预埋的专业检查。3.3 本工程采用的建筑节能措施主要有：外墙保温采用300mm厚聚苯颗粒保温砂浆工艺； 屋面主要构造为：40MM厚细石混凝土（配筋）+3厚石灰砂浆隔离层+911聚氨酯防水涂料两度+20厚水泥砂浆找平层+轻质泡沫混凝土保温层（建筑找坡最薄处60厚）+现浇钢筋混凝土屋面板；门窗：采用铝合金窗框，中空玻璃，规格为6+12+6；4.主要施工方法4.1聚苯颗粒外保温墙面1、工程概况:本工程外墙采用聚苯颗粒保温砂浆为主要保温隔热材料，以粘结合方式与墙身固定，抗裂砂浆保护增强层，幕墙饰面的外墙保温系统。2、材料要求：1：保温浆料及抗裂砂浆搅拌时设专职搅拌人员，以保证搅拌时间及加水量配比准确。2：保温砂浆的搅拌必须采用强制式砂浆搅拌机，转速大于60转每分钟。保温砂浆搅拌均匀后，必须在3小时内用完，搅拌后砂浆不得任意加水。3：先将适量（38公斤）的水倒入搅拌机内，再将聚苯颗粒轻骨料一包徐徐倒入搅拌机内，开启搅拌机（因颗粒又轻又散，搅拌机应设在棚内，以免被风吹走）。4：将聚苯颗粒保温粉料一包倒入搅拌机内，搅拌5-6分钟，胶浆呈稀糊状为宜。5：搅拌好的砂浆必须在三小时内使用，若气温高于28度时，应预先遮盖，了防水分蒸发。3 、施工要求及条件（1）经业主、监理、施工单位、外保温施工单位联合验收的外墙体（可分段进行）垂直、平整度满足规范要求，门窗框安装到位，阳台栏板、挑檐等突出墙面部位尺寸合格，办理交接单后即可进行施工。（2）雨天施工时，须采取有效防雨措施，防止雨水冲刷刚施工完但粘结砂浆或面层聚合物砂浆尚未初凝的墙面。（3） 施工现场环境温度及找平层表面温度在施工中及施工后24h内均不得低于5，风力不大于5 级。4 、主要机具和工具设备：强制式搅拌机、手推车、电锤、常用瓦工工具等。5 、工艺流程基层清理拉垂直线设控制厚度的标准塌饼粉刷保温层检查验收（1）基层清理 清理混凝土墙面上残留的浮灰、脱模剂油污等杂物。 剔除剪力墙接槎处劈裂的混凝土块、夹杂物等，并重新进行修补；窗台挑檐按照2%用水泥砂浆找坡，外墙各种洞口填塞密实。 要求粘贴挤塑板表面平整度偏差不超过4mm，超差时对突出墙面处进行打磨，对凹进部位进行找补（需找补厚度超过6mm 时用12.5水泥砂浆抹灰，需找补厚度小于6mm 时由保温施工单位用聚合物粘结砂浆实施找补）；以确保整个墙面的平整度在4mm内，阴阳角方正、上下通顺。（2） 配制砂浆 施工使用的砂浆分为专用粘结砂浆及面层聚合物抗裂砂浆。 施工时用手持式电动搅拌机搅拌，拌制的粘结砂浆重量比为水:砂浆=1:5，边加水边搅拌；搅拌时间不少于5min，搅拌必须充分、均匀，稠度适中，并有一定黏度。 砂浆调制完毕后，须静置5min，使用前再次进行搅拌，拌制好的砂浆应在1h内用完。（3） 刷专用界面剂一道为增强挤塑板与粘结砂浆的结合力，在粘贴挤塑板前，在挤塑板粘贴面薄薄涂刷一道专用界面剂；待界面剂晾干后方可涂抹聚合物粘结砂浆进行墙面粘贴施工。（4） 预粘板端翻包网格布在挑檐、阳台、伸缩缝等位置预先粘贴板边翻包网格布，将不小于220mm 宽的网格布中的80mm宽用专用粘结砂浆牢固粘贴在基面上（粘结砂浆厚度不得超过2mm），后期粘贴挤塑板时再将剩余网格布翻包过来。（5） 粘贴挤塑板 施工前，根据整个外墙立面的设计尺寸编制挤塑板的排板图，以达到节约材料、加快施工速度的目的。挤塑板以长向水平铺贴，保证连续结合，上下两排板须竖向错缝1/2板长，局部最小错缝不得小于200mm。 施工单位指定某一基面处理完成的楼层作为样板层交与外保温单位进行样板层施工。挤塑板的粘贴应从细部节点（如阳台、挑檐）及阴、阳角部位开始向中间进行。施工时要求在建筑物外墙所有阴阳角部位沿全高挂通线控制其顺直度（注：保温施工时控制阴阳角的顺直度而非垂直度），并要求事先用墨斗弹好底边水平线及100mm控制线，以确保水平铺贴，在区段内的铺贴由下向上进行。 粘贴挤塑板时，板缝应挤紧，相邻板应齐平，施工时控制板间缝隙不得大于2mm，板间高差不得大于1.5mm。当板间缝隙大于2mm时，须用挤塑板条将缝塞满，板条不得用砂浆或胶结剂粘结；板间平整度高差大于1.5mm的部位应在施工面层前用木锉、粗砂纸或砂轮打磨平整。 按照事先排好的尺寸（见下图）切割挤塑板（用电热丝切割器），从拐角处垂直错缝连接，要求拐角处沿建筑物全高顺直、完整。外墙挤塑板排列示意图 用抹子在每块挤塑板周边涂50mm宽专用聚合物粘结砂浆，要求从边缘向中间逐渐加厚，最厚处达10mm。然后再在挤塑板上抹3个厚10mm100、6个厚10mm80的圆形聚合物粘结砂浆灰饼，如下图所示。挤塑板条点粘接法 用条点法涂好聚合物砂浆的挤塑板必须立即粘贴在墙面上，速度要快，以防止粘结砂浆表面结皮而失去粘结作用。当采用如图所示条点发涂抹聚合物粘结砂浆时，粘贴时不允许采用使板左右、上下错动的方式调整预粘贴板与已贴板间的平整度，而应采用橡胶锤敲击调整；目的是防止由于挤塑板左右错动而导致聚合物粘结砂浆溢进板与板间的缝隙内。 挤塑板按照上述要求贴墙后，用2m靠尺反复压平，保证其平整度及粘结牢固，板与板间要挤紧，不得有缝，板缝间不得有粘结砂浆，否则该部位则形成冷桥。每贴完一块，要及时清除板四周挤出的聚合物砂浆；若因挤塑板切割不直形成缝隙，要用木锉锉直后再张贴。 挤塑板与基层粘结砂浆在铺贴压实后，砂浆的覆盖面积约占板面的30%50%，以保证挤塑板与墙体粘结牢固。 网格布翻包：从拐角处开始粘贴大块挤塑板后，遇到阳台、窗洞口、挑檐等部位需进行耐碱玻纤网格布翻包；即在基层墙体上用聚合物粘结砂浆预贴网格布，翻包部分在基层上粘结宽度不小于80mm，且翻包网格布本身不得出现搭接（目的是避免面层大面施工时在此部位出现三层网格布搭接导致面层施工后露网）。见下图。门窗洞口附加网络布示意图 在门窗洞口部位的挤塑板，不允许用碎板拼凑，需用整幅板切割，其切割边缘必须顺直、平整、尺寸方正，其他接缝距洞口四边应大于200mm。见下图。挤塑板洞口处切割及接缝距离要求示意图 为防止外窗漏水，要求窗洞口四周侧壁挤塑板与窗副框间留通槽，在外窗主框安装完成并验收后由外窗施工单位在槽内打发泡剂、塞聚乙烯泡沫塑料棒及打耐侯密封胶。64 系列窗通槽尺寸为22.2mm，53 系列窗为10mm。为防止保温面层施工时槽内挤入面层聚合物砂浆，要求在槽内放置与槽相同宽度的挤塑板条，槽内打胶时再行取出；同时应注意挤塑板表面与钢副框边线平行及槽宽均匀一致。 在窗洞口位置的板块之间搭接留缝要考虑防水问题，在窗台部位要求水平粘贴板压立面板，避免迎水面出现竖缝；但在窗户上口，要求立面板压住横板（详见门窗洞口附加网络布示意图）。 在遇到脚手架连墙件等突出墙面且以后拆除的部位，按照整幅板预留，最后随拆除随进行收尾施工。（6） 安装固定件 挤塑板粘结牢固后，应在824h内安装固定件，按照方案要求的位置用冲击钻钻孔，要求钻孔深度进入基层墙体内50mm（有抹灰层时，不包括抹灰层厚度）。 固定件个数按照下图要求放置（横向位置居中、竖向位置均分），任何面积大于0.1m2 的单块板必须加固定件，且每块板添加数量不小于4 个。固定件布置图 操作时，自攻螺栓需拧紧，使用根部带切割刀片的冲击钻，切割刀片的大小、切入深度与钉帽相一致，将工程塑料膨胀钉的钉帽比挤塑板边表面略拧紧一些；以保证挤塑板表面平整，利于面层施工；同时方可确保膨胀钉尾部膨胀部分因受力回拧膨胀使之与基体充分挤紧。 固定件加密：阳角、孔洞边缘及窗四周在水平、垂直方向2m范围内需加密，间距不大于300mm，距基层边缘为60mm，如下图所示。墙体边角、洞口处固定件示意图（7）打底挤塑板接缝处表面不平时，需用衬有木方的粗砂纸打磨。打磨动作要求为：呈圆周方向轻柔旋转，不允许沿着与挤塑板接缝平行方向打磨，打磨后用刷子清除挤塑板表面的泡沫碎屑。（8） 滴水槽 在所有外窗洞口侧壁的上口用墨斗弹出滴水槽位置，并依据窗框进行校核。 按照弹好的墨线在挤塑板上安好定位靠尺，使用开槽机将挤塑板切成凹槽，成品滴水槽尺寸为10mm×10mm，考虑到面层砂浆厚度为57mm，为保证凹槽内塞入成品滴水槽后，成品滴水槽与面层砂浆高度一致，故切凹槽尺寸为8mm×13mm，差值尺寸是为粘结砂浆预留空间，成品滴水槽塑料条是在抹面层砂浆时粘贴（详窗眉、窗台滴水做法示意图）。（9） 涂刷专用界面剂 挤塑板张贴及胀钉施工完毕经施工单位、监理验收合格后，在膨胀钉帽及周圈50mm范围内用毛刷均匀的涂刷一遍专用界面剂。待界面剂晾干后，用面层聚合物砂浆对钉帽部位进行找平。要求塑料胀钉钉帽位置用聚合物砂浆找平后的表面与大面挤塑板相平整。目的是为了避免钉帽位置由于面层聚合物粘结砂浆过厚，将、来在成活后的面层出现流坠、干缩痕迹。 待塑料胀钉钉帽位置聚合物砂浆干燥后，用辊子在挤塑板板面均匀的涂一遍专用界面剂。（10） 抹第一遍面层聚合物抗裂砂浆 在确定挤塑板表面界面剂晾干后进行第一遍面层聚合物砂浆施工。用抹子将聚合物砂浆均匀的抹在挤塑板上，厚度控制在12mm之间，不得漏抹。 第一遍面层聚合物砂浆在滴水槽凹槽处抹至滴水槽槽口边即可，槽内暂不抹聚合物砂浆。 伸缩缝内挤塑板端部及窗口挤塑板通槽侧壁位置要抹聚合物砂浆，以粘贴翻包网格布。（11） 埋贴网格布 所谓埋贴网格布就是用抹子由中间开始水平预先抹出一段距离，然后向上向下将网格布抹平，使其紧贴底层聚合物砂浆。 门窗洞口内侧周边及洞口四角均加一层网格布进行加强，洞口四周网格布尺寸为300mm×200mm，大墙面粘贴的网格布搭接在门窗口周边的加强网格布之上，一同埋贴在底层聚合物砂浆内。 将大面网格布沿长度、水平方向绷直绷平。注意将网格布弯曲的一面朝里放置，开始大面积的埋贴，网格布左右搭接宽度100mm，上下搭接宽度80mm；不得使网格布褶皱、空鼓、翘边。要求砂浆饱满度100%，严禁出现干搭接。 在墙身阴、阳角处必须从两边墙身埋贴的网格布双向绕角且相互搭接，各面搭接宽度为不小于200mm。见下图。阴、阳角处网格布搭接示意图（12） 抹面层聚合物抗裂砂浆 抹完底层聚合物砂浆并压入网格布后，待砂浆凝固至表面基本干燥、不粘手时，开始抹面层聚合物砂浆，抹面厚度以盖住网格布且不出现网格布痕迹为准，同时控制面层聚合物抗裂砂浆总厚度在35mm 之间。 滴水槽做法：先将网格布压入槽内，随即在槽内抹数量足够的聚合物砂浆，然后将塑料成品滴水槽压入挤塑板槽内。塑料成品滴水槽塞入深度应综合考虑完活后面层高度，这样才能保证成品滴水槽与面层聚合物抗裂砂浆高度一致，确保观感质量。挤塑板槽内砂浆必须填塞密实并确保安装滴水槽时槽内聚合物粘结砂浆沿槽均匀溢出。滴水槽凹槽处，须沿凹槽将网格布埋入底层聚合物砂浆内，若网格布在此处断开，必须搭接，搭接宽度为不小于65mm。注意，滴水槽凹槽处需附加一层网格布，网格布搭接80mm（见下图）。窗眉、窗台做法示意图 所有阳角部位，面层聚合物抗裂砂浆均应作成尖角，不得做成圆弧。 面层砂浆施工应选择施工时及施工后24h 没有雨的天气进行，避免雨水冲刷造成返工。 在预留孔洞位置处，网格布将断开，此处面层砂浆的留槎位置应考虑后补网格布与原大面网格布搭接长度要求而预留一定长度。面层聚合物抗裂砂浆应留成直槎，砂浆具体留槎位置见下图。预留洞口处面层砂浆留槎示意图6、 细部及特殊部位做法（1） 预留孔洞位置（破损处）处理进行大面积挤塑板粘贴过程中，在遇到外脚手架的连墙杆时，挤塑板只能进行甩槎处理；在外墙保温施工完毕后拆除脚手架过程中，对此部位实施修补处理。 用掺10%UEA 的11干硬性水泥砂浆将脚手眼填塞紧密，表面抹平。 按照预留孔洞尺寸裁截一块尺寸相同的挤塑板并打磨其边缘部分，使其能严密封填于孔洞处。 将上述预裁好的挤塑板背面涂上粘结砂浆，将其镶入孔内。 涂抹底层聚合物抗裂砂浆，切一块网格布（其面积大小应能与周边已施工好的网格布搭接80mm），埋入网格布，并涂抹面层聚合物抗裂砂浆与周边平整。（2） 建筑物首层保温做法 首层墙体外保温做法为面砖，要求面层聚合物砂浆厚度不小于4mm。 固定件个数比常规做法增加1个，按照下图要求设置（每块板的中部为两点）。 粘贴面砖时要求采用面砖专用粘接剂。 装饰面为涂料面层时，要求采用弹性腻子打底，并采用水性涂料。7、 安全措施（1） 在进行外脚手架搭设时，已考虑外墙保温施工荷载，故根据计算，在外墙保温施工作业层搭设连续五步的脚手板，每步不少于两块跳板。（2） 在外脚手架上操作的人员，必须经过培训，持有国家劳动部门颁发的特种作业证件持证上岗。（3） 工人在脚手架上作业必须戴好安全帽，系好帽带，必须佩戴安全带，将保险钩挂在大横杆上后方可进行施工。（4） 若存在交叉作业施工的情况，在外保温施工区段的上方，必须用跳板加密目安全网进行全封闭，确保外架作业人员安全。（5） 安装固定件前打眼用的电锤必须有出厂合格证，末级开关箱必须配漏电保护器，工人必须带绝缘手套进行操作，专业电工进行接线。（6） 在外脚手架上的操作人员需穿防滑鞋，有恐高症、心脏病的人员禁止上架，严禁酒后上架施工。8、文明施工及成品保护（1） 裁切下来的挤塑板碎板条必须随手用袋子装好，禁止到处乱丢，随处飘洒。（2） 在涂抹挤塑板粘结砂浆时，注意不要污染钢副框，被污染的钢副框必须及时用湿布擦洗干净。（3） 粘贴上部挤塑板时，掉落下来的粘结砂浆可能会污染下部挤塑板及网格布，必须及时清理干净。（4） 拆除脚手架时应做好对成品墙面的保护工作，禁止钢管等重物撞击挤塑板墙面。（5） 严禁在挤塑板上面进行电、气焊作业。（6） 施工用砂浆必须用小桶拌制，用完水后关好水管阀门。（7） 进场的抹挤塑必须堆积成方，做好防雨保护。9、 成本降低措施（1） 施工中依据配板图裁切挤塑板，减少浪费；（2） 对工人进行交底，使其熟悉节点部位做法，合理利用边角料；（3） 控制好砂浆的拌制量，特别在施工停歇前应计算好砂浆的用量，防止砂浆超时而无法使用，造成浪费。（4） 通过样板层的施工，准确掌握每个部位网格布的规格、尺寸，做到定型加工，定点使用。10、 环境保护措施（1） 涂刷挤塑板的界面剂必须集中堆放在地面已硬化的库房里，严禁界面剂撒入土层中。（2） 裁切下来的挤塑板板条必须分类存放、集中回收，禁止其四处洒落、埋入土中或作为一般的建筑垃圾处理，避免污染环境。4.2 底部接触室外空气的楼板粘贴厚35mm挤塑聚苯板粉20mm水泥砂浆保护层1、施工准备1）劳动力组织 材料运输、测量弹线、搅拌、贴板、切割、抹灰、（安装锚固件）、面层涂料、打胶、力工（说明：有些工种可兼职）2）技术准备A、 施工及技术管理人员，必须认真熟悉施工图纸，及时检查现场和图纸变更的情况。B、 编制施工方案，办好开工审批手续。C、 配备专人负责技术资料的收集和整理。D、 组织培训施工人员熟练掌握外墙外保温施工工艺。E、 对施工队进行技术及安全交底。3）进场施工必须具备的条件A、 安装现场应有足够大的室内临时仓库，下铺塑料布，供堆放成品、材料或保温板现场切割。有简易宿舍，供食宿及工具设备存放。B、 安全可靠的脚手架，脚手架内侧应离墙至少200，中间尽量减少拉结点。C、 提供施工用水电。D、 施工时对楼板表面进行检查验收。4）基层的质量检验A、基层必须清理干净，使楼板表面没有油、浮尘、污垢、脱模剂、风化物、涂料、蜡、防水剂、潮气、霜、泥土等污染物或其他妨碍粘结的材料，表面无凸出物，施工时应清洁平整。B、对于穿过楼板构件，提请总包做好其四周必须的防锈、防水处理。C、 环境温度的要求：施工环境温度和基层墙体表面温度在施工后24小时内不得低于5，风力不大于5级。5）现场管理要求A、建立科学合理的劳动组织体系，做到管理到现场，服务到现场，有问题及时解决。B、制订现场作业标准，实现作业标准化，操作规范化。C、加强操作工人之间的安排协调，消除窝工、重复搬运、返工等无效劳动和工时浪费现象。D、现场物资、器具安放整齐有序，场地整洁，并使每个操作工人对自己的工作内容、职责范围、工作程序能清楚了解。E、及时更换调整不合规范要求的器具、工具和用具。对现场经常进行整顿、整理、清扫、清除，消灭施工现场中的松、散、脏、乱、差等现象，保证工人在劳动中的安全和健康。2、施工工艺1、材料准备A）粘结胶浆的配制：将25一包的粉料分批倒入一盛有约5.5升水的干净容器中，用低速搅拌器搅拌成均匀的糊状胶浆。胶浆净置5分钟。使用前再搅拌一次使其具有适宜的粘稠度。 · 粘结胶浆中不得掺入砂、骨料、速凝剂、聚合物等其它添加剂；· 粘结胶浆应随用随搅，已搅拌好的胶浆料必须在2小时内用完。B）聚苯板的切割：应尽量使用标准尺寸（600×1200）的聚苯板，标准尺寸即也是最大尺寸。若需使用非标准尺寸的聚苯板时，应进行切割。C）网格布的准备：应根据工作面的要求剪裁网格布，标准网布应留出搭接长度。墙面的搭接长度65，阴阳角搭接长度为200。2、翻包网翻包网宽度按65+65+聚苯板厚度的总和进行裁剪。3、弹线根据图纸要求，首先沿着顶板水标高弹好散水水平线；需设置系统变形缝处，则应在墙面弹出变形缝线及变形缝宽度线。4、粘贴保温板1) 粘贴聚苯板（点框法）：涂胶面积与保温板的面积之比为30%-50%。A、用不锈钢抹子，沿涂过界面剂的聚苯板周边涂抹配制好的粘结胶浆，其宽度为50，厚10，在板的下侧涂抹胶浆时，应在板中间留50不涂抹胶浆，采用标准尺寸（600×1200）聚苯板,应在板的中间部分均匀布置8个点,每个点直径为100-150，厚10，中心距200，当采用非标准尺寸板时，粘结胶浆的涂抹面积与聚苯板的面积之比不得小于1/3，中间部分不少于3个点。B、聚苯板抹完粘结胶浆后，应立即将板平贴在基层墙体上滑动就位。粘贴时应轻柔、均匀挤压。为了保证板面的平整度，应随时用一根长度不小于2米的靠尺进行压平操作。C、粘贴聚苯板应注意以下事项：·操作应迅速，在聚苯板安装就位之前，粘贴胶浆不得有结皮；·聚苯板的接缝应紧密，且平齐；仅在聚苯板边需翻包网格布时，才可以在聚苯板的侧面涂抹粘结胶浆，其它情况下均不得在聚苯板侧面涂抹粘结胶浆，或挤入粘结胶浆（包括嵌缝用的聚苯板板条），以免引起开裂；D、贴聚苯板时，板缝应挤紧，相邻板间应平齐，板缝间隙不得大于2。局部板缝间隙大于2时，应用聚苯板条塞满，板条不得粘结，更不得用粘接剂直接堵缝，板间高差大于1.6的部位应打磨平整。6、打磨 聚苯板粘贴上后静置至少24小时才可以用打磨板将聚苯板打磨平整，并随时将打磨产生的碎屑清理干净。7、安装锚固件（高层建筑及贴砖部位）锚固件安装应至少在聚苯板安装24小时后进行，用电锤在墙体钻孔，钻孔深度至少应比锚固深度大10。若需要安装锚固件，数量建议为平均约3-5个/平米，锚固件的高度要低于板面的高度，安装完毕后立即用抹面胶浆将锚固件抹盖，以防雨水通过锚钉缝隙进入聚苯板的内部。9、铺设网格布A、涂抹面层胶浆前，应先检查聚苯板是否干燥。表面是否平整，并去除板面的有害物质、杂质或表面变质部分。B、标准网格布的铺设：在聚苯板表面均匀涂抹一层面积略大于一块网格布的抹面胶浆，厚度为2，在胶浆未结皮前立即将网格布置于其上，网格布的弯曲面朝里，从中央向四周用抹刀抹平，可先使用“T”笔画，将网格布埋入粘结胶浆中。然后将网格布全部埋入胶浆，不得有网线外露。C、铺设网格布应注意以下事项：· 标准网格布应相互搭接至少65；·在拐角部位，网格布就是连续的，并从每边双向绕角后包墙的宽度不小于200。D、批涂抹面胶浆待铺贴玻纤网的胶浆干燥12小时，涂抹第二道抹面胶浆用以找平墙面，并且网格布需全部被覆盖。抹面胶浆表面可以根据需要抹平或水刷带出小麻面，尽量纹理一致。10、破损处的修理a) 使用锋利的工具刀，割除损坏处的周边表面涂层，露出一块略大于实际损坏处面积的、尺寸规整一致的、洁净的保温板区域，用圆盘或砂带打磨器沿破损部位周边约100宽度范围内磨掉面层涂料，直至露出原有抹面胶浆。b) 小心剔除残留的聚苯板，并将基层墙面上原有的粘结胶浆清除干净。c) 预切一块聚苯板，并打磨其边缘部分，使其能紧密嵌入被切除的破损部位。d) 在这块聚苯板的背面全部涂上粘结胶浆，但不得在其四周侧面涂抹粘结胶浆。然后将其塞入破损处，粘在基层墙面上。e) 用粘胶纸带盖住周边未损坏的涂层，以防止其在施工时受损。f) 切一块标准网布，其大小应能覆盖整个补丁区域，并与原有的网格布至少重叠65。g) 将聚苯板表面再抹上粘结胶浆，埋入准备好的标准网布。h) 仔细修补补丁四周，使其与周边的纹路溶为一体。4.3 挤塑型聚苯板（XPS）保温屋面1、 工程概况:本工程屋面做法：40mm细石混凝土（配筋）40厚XPS板；聚氨酯改性沥青卷材防水层；粉煤灰陶粒混凝土，最薄处80150厚钢筋混凝土楼板。2、 材料选择屋面保温材料采用40厚挤塑型聚苯板，要求导热系数为0.030W/(mk)，容重为40kg/m3，材料进场后由材料员进行外观验收，检查外形、容重、厚度。外形整齐，厚度允许偏差±4mm。应根据块材单块体积，计算其重量检查容重是否超标，办理验收手续和记录。保温材料堆放要注意防潮，防止破坏和污染。防水材料，出厂质量证明文件应齐全，使用国家认证的厂家和有材料质量证明的材料，同时由现场实验员负责取样送检，合格后方可使用。3、施工方法：1）保温层施工： 基层应平整、干净、干燥； 挤塑板的铺贴方式采用干铺； 挤塑板不应破碎、缺棱角，铺设时遇有缺棱掉角、破碎不齐的，应锯平拼接使用。 板与板间之间要错缝、挤紧，不得有缝隙。若因挤塑板裁剪不方正或裁剪不直而形成缝隙，应用挤塑板条塞入并打磨平。 2）找坡层施工： 先按设计坡度及流水方向，用砂浆打点定位，确保坡度、厚度正确。 铺设水泥陶粒找坡，用平板振动器压实适当，表面平整，找坡正确。 找坡层完工后，应用彩条布覆盖，以防浸水和破坏。 铺设找坡层时，应按设计规定埋设好排气槽、管。3）水泥砂浆找平层施工： 水泥砂浆要求：严格控制配合比，使用清净中砂并过5mm孔筛，含泥量不大于3%。 做好防水基层的处理，板面上的垃圾、杂物、硬化的砂浆块等必须请除干净，墙上四周必须弹出水平标高控制线（50线）。孔洞、管线应事前预埋、预留，严禁事后打洞。 施工前应在底层先刷一道素水泥奖，找平层应粘结牢固，没有松动、起砂、起皮等现象，表面平整度5mm。 找平层应设置30宽分隔缝，间距不大于6m×6m。 在女儿墙、管道出屋面处均做成半径不小于1015cm的圆角。 防水层施工前，现场要进行基层检验：一般是将一块薄膜覆盖在找平层上，经过一夜后第2天早上掀起薄膜处没有明显的潮湿痕迹，则可进行防水层施工。4）防水层施工：  冷底子油的涂刷A、基层处理剂的涂刷要薄而均匀，不得有空白、麻点、气泡；B、涂刷时间宜在铺贴油毡前1-2h进行，使油层干燥而不粘灰尘；基层处理剂涂刷后宜在当天铺完防水层，但也要根据具体情况灵活确定。如多雨季节、工期紧张的情况下，可先涂好全部基层处理剂后再铺贴卷材，这样可以防止雨水渗入找平层，而且基层处理剂干燥后的表面水分蒸发较快。C、一次涂的面积，根据基层处理剂干燥时间的长短和施工进度快慢确定。面积过大，来不急铺贴卷材，时间过长易被风沙尘土污染或露水打湿；面积过小，影响下道工序的施工，拖延工期。 防水卷材铺贴A、卷材防水层施工的一般工艺流程：基层表面清理、修补喷、涂基层处理剂节点附加增强处理定位、弹线、试铺铺贴卷材收头处理、节点密封清理检查修整保护层施工B、铺贴方向：卷材应平行于屋脊铺贴；C、施工顺序：防水层施工时，应先做好节点、附加层和屋面排水比较集中部位（如屋面与水落口连接处，檐口、天沟、檐沟、屋面转角处、板端缝等）的处理，然后由屋面最低标高处向上施工。铺贴天沟、檐口卷材时，宜顺天沟、檐口方向，减少搭接。D、搭接方法及宽度要求铺贴卷材应采用搭接法，上下层及相邻两副卷材的搭接缝应错开。平屋面卷材搭接缝应顺水流方向搭接：搭接缝应顺年最大频率风向搭接。叠层铺设的各卷材，在天沟与屋面的连接处应采用叉接法搭接，搭接缝应错开。接缝宜留在屋面或天沟侧面，不宜留在沟底。预留凹槽，卷材嵌凹槽并用压条固定密封。卷材搭接长度：长边100mm,短边150mm。E、屋面特殊部位的附加增强层和卷材铺贴要求。a、檐口将铺贴到檐口端头的卷材裁齐后压入凹槽内，然后将凹槽用密封材料嵌填密实。如用压条（20mm宽薄钢板等）或用带垫片钉子固定时，钉子应敲入凹槽内，钉帽及卷材端头用密封材料封严。b、天沟、檐沟、水落口及檐沟卷材铺设前，应先对水落口进行密封处理。在水落口杯埋设时，水落口杯与竖管承插口的连接处用密封材料嵌填密实，防止该部位在暴雨时产生倒水现象，水落口周围直径500mm范围内用防水涂料或密封材料涂封作为附加增强层，厚度不少于2mm，涂刷时应根据防水材料的种类采用不同的涂刷遍数来满足涂层的厚度要求。水落口杯与基层接触应留宽10mm、深10mm的凹槽，嵌填密封材料。由于天沟、檐沟部位水流量较大，防水层经常受雨水冲刷或浸泡，因此在天沟转角处应先用密封材料涂封，每边宽度不少于30mm，干燥后再增铺一层卷材或涂刷防水涂料作为附加增强层。天沟或檐沟铺贴卷材应从沟底开始，顺天沟从水落口向分水岭铺贴，边铺边用刮板从沟低中心向两侧刮压，赶出气泡使卷材铺贴平整，粘贴密实。如沟底过宽时，会有纵向搭接缝，搭接缝处必须用密封材料封口。铺至水落口的各层卷材和附加增强层，均应粘贴在杯口上，用雨水罩的底盘将其压紧，底盘与卷材间应满涂胶结材料以粘接，底盘周围用密封材料填封。c、泛水与卷材收头 泛水是指屋面的转角与立墙部位。这些部位结构变形大，容易受太阳曝晒，因此为增强接头部位防水层的耐久性，一般要在这些部位加铺一层卷材或涂刷涂料作为附加增强层。泛水部位卷材铺贴前，应先进行试铺，将立面卷材长度留足，先铺贴平面卷材至转角处，然后从下向上铺贴立面卷材。如先铺立面卷材，由于卷材自重作用，立面 卷材张拉过紧，使用过程宜产生翘边、空鼓、脱落等现象。卷材铺贴完成后，将端头塞齐。若采用预留凹槽收头，将端头全部压入凹槽内，用压条钉压平，再用密封材料密封，最后用水泥砂浆抹封凹槽。如无法预留凹槽，应先用带垫片钉子或金属压条将卷材端头固定在墙面上，用密封材料封严，再将金属或合成高分子卷材条用压条钉压作盖板，盖板与立体墙间用密封材料封固或采用聚合物水泥砂浆将整个端头部位埋压。d、伸出屋面管道排气孔与屋面交角处卷材的铺贴方法和立墙与屋面转角处相似，所不同的是流水方向不应有逆槎，排气孔阴角处卷材应作附加增强层，上部剪口交叉贴实或者涂刷防水涂料增强。伸出屋面管道卷材铺贴与排气孔相似，但应加铺两层附加层。防水层铺贴后，上端用细铁丝扎紧，最后用密封材料封密，。附加层卷材裁剪方法参见水落口做法。e、阴阳角处的基层涂胶后要用密封材料封密，宽度为距转角每边100mm，再铺一层卷材附加层。F、节点处理a、天沟、檐沟天沟、檐沟必须按设计要求找坡，转角处应抹成规定的圆角。找坡（找平层）宜用水泥砂浆抹面。厚度超过20mm时，应采用细石混凝土，表面应抹平压光。如天沟、檐沟过长，则应该按设计规定留好分格缝或设后浇带，分格缝需填嵌密封材料。大面积防水层施工前，应按设计需要先铺附加增强层，屋面与天沟交角和天沟上部宜采取空铺法，沟底则采取满粘法铺贴。卷材附加增强层应顺沟铺贴，以减少卷材在沟内的搭接缝。b、穿过防水层的管道管道穿过防水层分直接穿过和套管穿过两种。直接穿过防水层的管道四周找平层应按设计要求放坡，与基层交接处必须预留10mm×10mm的槽，填嵌密封材料，再将管道四周除锈打光，然后加铺附加增强层。用套管穿过防水层时，套管与基层间的做法与直接穿管做法相同，穿管与套管之间填弹性材料如泡沫塑料，每端留深10mm以上凹槽嵌填密封的防水材料，然后再做保护层。 c、分格缝分格缝的设置是为了使防水层有效地适应各种变形的影响，提高防水能力。但如果分格缝施工质量不好，则有可能成为漏源之一。分格缝应按设计要求填嵌密封材料。分格缝位置要准确。一般应先弹线后嵌分格木条或聚苯乙烯（或聚乙烯）泡沫条，待砂浆或砼终凝后立即取出木条。分格缝两侧应做到顺直、平整、密实，否则应及时修补，以保证嵌缝材料粘结牢固，交工前用油膏灌满。d、阴阳角防水层阴阳角的基层应按设计要求作成半圆或倒角。由于交接处应力集中，往往先于大面积防水层提前破损，因此在这些部位应加做附加增强层，附加增强层可采用涂料加筋涂刷或采用卷材条加铺。阴角处常以全粘实铺为主，阳角处常采用空铺为主。附加层的宽度按设计规定，一般每边粘贴50mm为宜。也可采用密封材料涂刷2mm厚作为附加层。e、防水层收头防水层的檐口部位的收头，应距檐口边缘50100mm，并留凹槽以便防水层端头压入凹槽，嵌填密封材料后不应产生阻水。防水层在泛水部位收头距屋面找平层最低高度应不小于250mm，待大面卷材铺贴后，再对泛水和收头做统一处理。铺贴卷材前，收头凹槽应抹聚合物水泥砂浆，使凹槽宽度和深度一致，并能顺直、平整。  f、将预留洞口湿润并清除洞口内残留杂物，充分浇水湿润，在补洞前洞壁四周先刷界面剂一道，厚23mm，再用12防水砂浆填嵌入洞，补灰面应比墙面凹进10mm，此处周围堵嵌油膏。5) 保护层施工：每个部位经防水试验24小时后，无渗漏、阴湿，应马上进行保护层施工。保护层的施工做法应符合设计要求。5、 成品保护1）屋面工程完工后，应将屋面上所有剩余材料，建筑垃圾等清理干净，防止堵塞水落口。2）雨期处于恶劣环境中，受各种因素影响，易发生渗漏，要安排具有专业防水知识的人员进行管理。不能随意在屋面上增加设施，堆重物或杂物，更不能随意凿洞，以保持屋面防水层的正常施工状态。3）施工前应用木塞将地漏或管道口临时封闭，防止砂浆或杂物堵塞影响排水。防水层蓄水或淋水试验合格后，在防水层上作保护层时施工人员应穿软底鞋。6 、屋面防水质量控制措施1） 屋面结构砼浇筑应连续进行，不得留置施工缝。振捣时，除用插入式振动棒振捣外，表面还需用平板振动器振捣，砼初凝前，用铁抹子收光。2) 对屋面防水进行48小时试水，并认真作好记录，确认无渗漏现象才能进行下一道工序。如有渗漏，必须经过处理并试水合格。3) 基层与突出屋面的结构连接的阴角，均先作泛水线，其圆弧半径R50m4) 屋面雨水管穿女儿墙，先在管壁做防水一道，然后埋设雨水弯管，再灌管洞。5) 屋面防水工程应用专业施工队伍组织实施，施工前必须编制屋面防水施工方案。防水材料必须有材料合格证，防水操作工持证上岗，确保施工质量。5.4.7 屋面作业的安全、文明施工及环境保护要求 由于坡屋面结构坡度较陡，为了工程的施工能安全进行和完结，施工中将安全作为一个重点来抓。施工前由技术部和质安部组织所有参加屋面工程的人员进行安全教育和安全交底，将注意事项传达到每一个人员。文明施工及环境保护要求同挤塑聚苯乙烯泡沫板外保温墙面的相关要求。5.4 铝窗框木门窗安装施工1 编制依据GB50300-2001 建筑工程施工质量验收统一标准GB20210-2001 建筑装饰装修工程质量验收规范2材料要求铝窗玻璃采用中空玻璃。3施工技术准备31根据中标的设计方案图绘制详细的施工图，并提交甲方审批。工程技术人员熟悉施工图纸和相关设计资料，充分了解掌握设计意图，结构特点及技术要求，保障施工顺利进行。32提供材料样件，生产厂家，质量标准参数给甲方工程部确认。经确认后的材料样件进行封样，根据封样品订购原材料。33施工人员计划落实，随时可以调动进场，并经过必要的岗位技术，质量，安全，消防教育。34组织现场施工工人学习并讲解施工图纸和技术规范
