新型平板蝴蝶扣固定现浇梁、柱、墙模板施工工法.doc

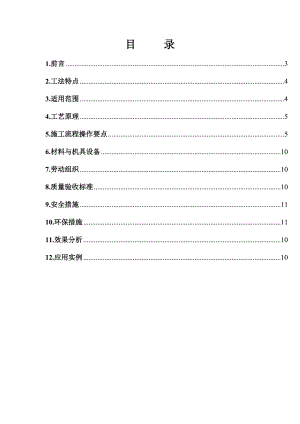

目 录1.前言32.工法特点43.适用范围44.工艺原理55.施工流程操作要点56.材料与机具设备107.劳动组织108.质量验收标准109.安全措施1110.环保措施1111.效果分析1012.应用实例10新型平板蝴蝶扣固定现浇梁、柱、墙模板施工工法1、 前言平板蝴蝶扣是一种新型的建筑器材，是锁紧和锚固模板对拉螺杆的理想工具，市场上有厂家专门生产，制造工艺成熟，采购方便、数量充足。它按外形分为平板扣件（扣件的压固面平直无凹凸）和蝴蝶扣件（扣件的压固面呈“3”字）两种类型，扣件上带有楔形插销，楔紧前先使用专用的卡紧器顶紧扣件使之夹紧模板外楞，然后利用扣件上自带的楔形插销卡紧对拉螺杆时产生的阻力将对拉螺杆锚住，工作十分可靠，是传统的山型卡（“3”型扣）的替代品。与传统的螺纹拉杆相比，不仅取消了螺帽、垫片，而且改变了传统模板拉杆的操作方式。并且无需对圆钢拉杆进行螺纹开芽加工，可节省螺纹开芽加工费；拉杆材料可选性大，用圆钢和螺纹钢筋只要能穿过夹具即可(一般1012mm直径的拉杆），可以单人独立操作完成加固。施工操作十分方便、快捷，比传统的山型卡加固螺纹拉杆节省用工近50%以上，且可反复使用，保养方便。 新型平板蝴蝶扣中的蝴蝶扣 新型平板蝴蝶扣中的平板扣使用新型平板蝴蝶扣时对拉螺杆的一端可制成自锁形式，单人就能够完成加固操作（右为加固效果图）传统的“3形卡”，其在模板两侧都需对拉卡紧才能加固模板2、 工法特点2.1工作原理简单，安装拆除操作方便，锚固可靠，可单人操作； 2.2节省工作时间，大大的提高了工作效率；2.3减少加工环节，可以多次重复使用，减少保养投入，经济效益高；2.4使用与普通钢管脚手架扣件相同的铸铁材料铸造，扣件强度高、零部件少，保养费用低，周转损耗低。3、 适用范围平板扣适用于使用方条、槽钢做外楞围箍的模板体系；蝴蝶扣适用于使用48钢管（两根钢管在装模板时用铁丝绑扎固定位置）或直径均匀的圆木作外楞围箍的模板体系。两者均适用于框架结构的剪力墙、框架柱模板的加固和固定。4、 工艺原理模板穿好螺杆后，先套入平板扣（或蝴蝶扣），再将扣件卡紧器套入螺杆并通过旋紧操作顶紧扣件使之压紧模板外楞，之后将扣件上的楔形插销锤紧卡住对拉螺杆，取下卡紧器，即完成加固过程。5、 工艺流程和操作要点5.1工艺流程：将平板蝴蝶扣扣件套入螺杆再套入扣件卡紧器卡紧扣件楔紧扣件插销卡住螺杆取下卡紧器检查验收、混凝土浇筑模板拆除。5.2操作要点：5.2.1套入扣件： 将扣件在插销松弛的状态下套入螺杆。螺杆楔形插销平板扣件5.2.2卡紧器操作： 卡紧器由外套筒、内套筒、与内套筒螺旋连接的旋扭手柄、月牙规四个部分构成，详见下图：手柄盖帽旋扭手柄内套筒外套筒月牙规 平板扣和蝴蝶扣均能通用的卡紧器套筒开槽外套筒外套筒边口手柄盖帽手柄内套筒月牙规 卡 紧 器 详 图卡紧器操作步骤一：卡紧器内外套筒上都开有槽口，安装时一般将槽口向上以便观察和操作；外套筒与扣件接触的一端开有凹口以便与扣件接触良好；内套筒上的槽口是用来使月牙规能够自由转动的。月牙规上有一段平直边、一段齿边和一个凹口，其通过销轴固定在内套筒内端上可以旋转。当将卡紧器套入螺杆时，调整月牙规使之平直边在下方，此时月牙规与对拉螺杆无接触，卡紧器可以无阻碍的套入对拉螺杆，见下图：齿边平直边缺口 卡紧器操作步骤一：月牙规平直边向下，卡紧器套入螺杆卡紧器操作步骤二：套入卡紧器之后，用卡紧器将扣件顶贴模板外楞，内外套筒均要充分向扣件处推入。此时，与内套筒螺旋相连的手柄盖帽紧贴外套筒外端，同时调整月牙规使之齿边向下用规齿抵住螺杆，见下图：齿边在下卡住螺杆月牙规平板扣外套筒外端手柄盖帽卡紧器操作步骤二：顶进扣件，手柄盖帽贴住外套筒外端，调整月牙规齿边向下卡住对拉螺杆卡紧器操作步骤三：手握手柄逆时针旋转，因手柄盖帽与内套筒螺旋连接，在循内套筒螺旋旋进的作用下会将外套筒不断地向扣件方向挤压挤紧，同时将内套筒旋出，对拉螺杆则被月牙规齿抵住不能向内只能向外移动，从而达到夹紧模板的目的，见下图：外套筒被压进内套筒被旋出卡紧器操作步骤三：旋扭手柄，外套筒被压进，内套筒被旋出不断旋扭手柄压紧外套筒，直到感觉旋扭困难比较费劲的时候可停止，此时，卡紧器的紧固操作完成，但此时还不能松开卡紧器，在此状态下将扣件上自带的楔形插销捶打楔紧，使其与螺杆紧密的接触，通过挤压产生的磨擦阻力将螺杆锚住。然后用锤轻击月牙规使其与螺杆脱离接触，即可旋扭抽出卡紧器，完成整个加固过程，见下图：锤紧楔形插销 轻击月牙规脱开，取出卡紧器 需要进一步说明的是，月牙规上设置一个缺口的目的一是为了在取出卡紧器时，月牙规边缘上有一个较好的垂直受力面使其在受到击打时能更容易的脱离与螺杆的锚固状态，同时该缺口在卡紧器旋扭夹紧时可将拇指放在缺口上按压月牙规帮助其更牢固的卡住螺杆。5.2.5扣件拆除： 扣件拆除时，只需朝与楔紧的反方向敲击楔形插销的细端使其退出与螺杆锚固的状态即可取出扣件。6、材料与机具设备圆钢或螺纹钢拉杆、塑料套管、平板蝴蝶扣、卡紧器、木工锤、铁丝7、劳动组织普通木工即可操作，无需另外培训。8、质量验收标准8.1梁、柱、墙模板安装截面尺寸允许偏差为+4，5mm；8.2螺杆顺直，扣件无破损变形。9、安全措施9.1进入现场施工人员均需要经过严格的“三级”安全教育，即公司一级教育、项目一级教育、班组长一级教育，并做好检查登记记录，使施工人员熟悉安全技术操作规程。9.2特殊工种电工、焊工、混凝土搅拌机操作工持证上岗。9.3对参加现场施工人员、工长应针对本工程特点进行安全、技术交底。全体人员熟悉“建筑工人安全技术操作规程”。严禁酒后操作。9.4所有施工机械、电动机械均应接地和接零，并安装漏电保护措施，按照“一机、一闸、一漏、一箱”进行设置，严禁一闸多用。9.5施工班组进入施工现场前，各工种负责人要参照公司安全生产有关规定的精神，结合现场以文字及口头形式向施工队组进行有关针对性的安全交底，队组长签字。9.6所有安全设施、标志、防护用品设置后由安检人员检查验收，未经专职安检人员许可，任何人不得使用、拆除、移动。9.7制定应急准备和响应方案、预案，严格落实各项消防规章制度。组织现场管理人员和操作人员进行消防演练、培训，增强职工消防意识。10、环保措施10.1 现场施工均使用噪声低性能好的设备。要求各种机械设备按期保养，充分润滑，有效降低噪音排放量。10.2 合理组织施工，将各种噪音高峰期与休息时间错开，晚上10点以后及中午休息时间不得使用振动器施工，如应施工需要在休息时间及夜间进行施工的，应到当地环保部门办理施工许可手续并公告附近居民。并根据市环保规定办理有关噪音排放手续，定期进行噪音测试，超标排放及时采取措施。10.3 运输车辆进出场前检查轮胎是否带泥浆，如对施工现场或城市道路环境卫生造成影响的，应进行冲洗。10.4 保证施工现场排水系统顺畅，施工废水应经沉淀池排入市政排污管网。10.5 与环保垃圾清运单位签订协议，及时清运垃圾。11、效果分析 以往模板的螺纹拉杆使用传统的“3形扣”、垫片和螺帽来加固模板，并且由于没有夹紧模板的功能，需要在模板两侧设置，必须两人同时操作才能完成模板加固，而且在施工中螺杆容易受到混凝土、砂浆的污染，需要经常清洁螺杆上的灰浆、浸油保养以保证螺帽能够在螺杆上顺畅的旋扭，其安装和维护保养的费用较高。而使用新型的平板蝴蝶扣，不仅取消了螺帽、垫片，而且改变了传统模板拉杆的双人操作方式，可以单人独立操作完成加固，并且无需对拉杆进行螺纹开芽加工，拉杆材料可选性大，用圆钢和螺纹钢筋均可，只要能穿过夹具即可(一般1012mm直径的拉杆），可节省螺纹开芽加工费。施工操作快捷，保养方便，并且由于工作原理简单，即使受到混凝土、砂浆的污染也能可靠地锚固工作，比传统的“3”型卡加固螺纹拉杆节省用工2/3以上。 12、应用实例 我公司已有不少项目采用新型平板蝴蝶扣进行模板加固，均取得了很好的效果，具体工程实例见下表：
