施工临时用电安全监理细则.doc

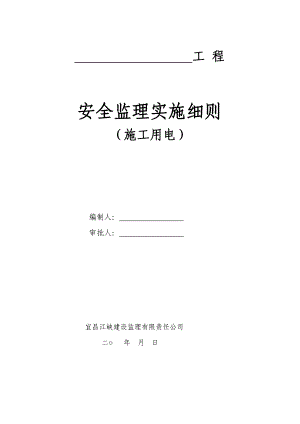

工 程安全监理实施细则（施工用电）编制人： 审批人： 宜昌江峡建设监理有限责任公司二 年 月 日目 录1、本工程施工用电概况及监理依据1.1本工程施工用电概况1.2 施工用电安全监理依据2、施工用电安全监理的工作流程3、施工用电安全监理控制要点、检查方法、频率和措施3.1施工用电安全监理控制要点3.2施工用电安全监理检查方法3.3监理工作措施3.4施工用电安全监理检查频率4、本工程施工用电安全监理人员工作安排及分工4.1项目监理人员名单4.2监理人员职责分工5、施工用电安全检查记录表6、对施工单位安全技术措施的检查方法施工临时用电安全监理细则1、本工程施工用电概况及监理依据1.1本工程施工用电概况工程名称： 建设单位： 设计单位： 监理单位： 施工总承包单位： 上海 大厦工程位于 ，单体建筑地下1层、地上12层，建筑高度46米，主体结构为框架结构，建筑面积地下 ，地上 ,总建筑面积 。本工程耐火等级为一级，结构设计安全等级二级，框架抗震等级二级，结构设计使用年限50年。 本项目±0.000相当于绝对标高为5.300米，室内外高差为150MM。施工现场用电量统计施工现场用电量统计表序号设备名称安装功率数量合计功率1塔 机31.9 KW9台287.1 KW2施工电梯30KW12台360KW3砂浆搅拌机5 KW4台20 KW4震捣器1.1KW50台55KW5圆盘踞3 KW12台36 KW6打夯机2 KW6台12 KW7加压泵3.5 KW4台14KW8潜水泵2 KW10台20 KW9电动弯管机1.5KW6台9KW10电动套丝机1.2KW6台7.2KW11钢筋切断机3 KW12台36 KW12钢筋弯曲机3 KW12台36 KW13钢筋调直机7.5 KW12台90 KW14平板振动器1.1 KW12台148 KW15真空吸水机2.5 KW6台15 KW16砼抺光机1.1KW6台6.6KW17直螺纹连接机2KW6台12 KW18木工多用机床3KW4台12KW19台式钻床1.5KW2台3KW20电动试压泵1KW12台12KW电动机额定总功率P1=1056KW21对焊机75KVA6台450KVA22直流电焊机20KVA6台120KVA23交流电焊机23.5KVA12台282KVA24电渣压力焊机23.5KVA12台282KVA电焊机额定总电容量P2=1134 KVA配电布置根据现场的实际情况及总平面布置图的要求，施工单位决定在现场设三个现场总配电房，每个配电房设两台总柜，由总配电房分别引入各栋一级配电箱，再由各栋一级配电箱引入二、三级配电箱。系统选择根据施工现场临时用电安全技术规范JGJ46-2006，本着规范安全节约的原则。本工程现场的供电系统方式拟采用TN-S系统。用电量需求经计算总用电量约为1816 KVA，甲方提供的630KVA 3台箱变能满足B1区施工现场用电量要求。导线截面选择根据实际情况，施工工序要求，施工单位决定选用6根VV-4×1201×70²电缆作为现场进线电缆，分别引入6台总配电箱。一级配电箱至总配电箱导线选用6根VV-4×1201×70²电缆作为现场进线电缆，分别引入6台总配电箱。二级配电箱至一级配电箱导线选用6根VV-4×1201×70²电缆作为现场进线电缆，分别引入6台一级配电箱。开关箱至二级配电箱导线选用6根VV-4×1201×70²电缆作为现场进线电缆，分别引入6台二级配电箱。1.2 脚手架安全监理依据国家、政府有关文件施工安全标准强制性条文：施工现场临时用电安全技术规范 JGJ46-2005建筑机械使用安全技术规范 JGJ33-2012建筑施工安全检查标准 JGJ59-2011施工现场安全生产保证体系 DGJ08-903-2010已审批的监理规划已审批的施工临时用电方案组织设计2、施工用电安全监理的工作流程接下页巡视、检查、督促施工方安全生产技术方案、措施的落实，检查施工现场文明施工和消防安全，发现隐患及时提出整改检查施工临时用电安全技术交底审查特种作业人员的岗位证书补充、整改未批准批准审查临时用电施工方案未通过补充、整改审查督促施工单位健全施工现场临时用电安全生产保证体系编制临时用电监理实施细则熟悉施工现场周边及地下管线通过确定现场安全控制目标确定安全监理人员和岗位职责检查容易引发安全事故的部位发现问题发现问题整改容易引起重大安全事故的部位实施现场跟踪监督接上页施工中发现严重安全隐患、施工单位未采取改进或改进措施不符合要求，令其停工整改3、施工用电安全监理控制要点、检查方法、频率和措施3.1施工用电安全监理控制要点3.1.1. 督促施工单位严格执行施工现场临时用电安全技术规范，编制临时用电施工组织设计。3.1.2. 审查施工单位的临时用电施工组织设计的编制情况，要求用电工程图纸要单独编制，按临时用电工程图纸进行施工现场布置，后期体育馆等开工时用电组织设计应及时补充有关图纸资料。施工现场临时用电组织设计审查应包括下列内容：现场勘测；确定电源进线，变电所或配电室、配电装置、用电设备位置及线路走向；进行负荷计算；选择变压器；设计配电系统设计配电线路选择导线或电缆，设计配电装置选择电器，设计接地装置，绘制临时用电工程图纸，主要包括用电工程总平面图、配电装置布置图、配电系统接线图、接地装置设计图；设计防雷装置；确定防护措施；制定安全用电措施和电气防火措施。3.1.3. 在安装、巡检、维修或拆除临时用电设备和线路时，必须由专职电工完成（电工必须持职业考核主管部门颁发的有效证件）。电工作业必须佩戴必要的个人防护用品，电工等级应同工程难易程度和技术复杂性相适应。现场的电器设备，疏配电线路的安装、改装维修，抢修必须配有至少二名电工，做好监护工作。监理随时不定时的检查在场工作电工的上岗证，严禁无证上岗。 3.1.4. 督促施工单位在施工现场建立临时用电安全技术档案，制订电气安装规程、运行管理规定、电气维修检查制度，电工交接班记录、接地电阻和绝缘电阻测试记录和各级漏电开关测试纪录等。现场临时用电安全技术档案内容包括：用电组织设计的全部资料，修改用电组织设计的资料，用电技术交底资料，用电工程检查验收表，电气设备的试、检验凭单和调试记录，接地电阻、绝缘电阻和漏电保护器漏电动作参数测定记录表，定期检（复）查表电工安装、巡检、维修、拆除工作记录。3.1.5. 检查施工现场专用的电源中性点直接接地情况，临时用电则必须采用TNS 接零保护系统（即：五级制配电），严禁采用TNC 接零保护系统。严禁工作零线（N）与保护零线（PE）混接。3.1.6. 架空线路必须采用绝缘导线与绝缘瓷瓶牢固绑扎，架空线、电杆、横担应符合规定要求，架空线与地面距离：施工现场应大于4m，机动车道应大于6m。电缆埋地敷设方式、深度应符合要求：过路及地下0.2m 至地上2m 应穿管保护。电缆架空敷设时应用绝缘子固定，高度不应低于2.5m。建筑物内电缆沿墙水平敷设高度不应低于1.8m。按规定使用五芯电缆：PE 线颜色是绿/黄双色线，其截面不小于工作零线的截面；淡蓝色芯线必须用作N 线；相线1L 、2L 、3L 的颜色分别为：黄、绿、红。室内配线用绝缘子固定，距地高度不低于2.5m，排列整齐；电线绝缘电阻值不小于0.5 兆欧。线路保护采用TNS 系统，重复接地点不小于3 处，每个接地电阻值应不大于10 欧，PE 线与N 线分开，不得混接，接地体不得采用螺纹钢。PE 线上严禁装设开关或熔断器，严禁通过工作电流，且严禁断线。3.1.7. 配电系统必须设置一级总配电箱、二级分配电箱、三级开关箱，实行“三级配电级漏电保护。”每台用电设备必须有各自专用的开关箱，动力开关箱必须实行“一机、一闸、一箱、一漏”。除照明外，严禁用同一个开关直接控制二台及二台以上用电设备（含插座）。3.1.8. 审查施工单位的标准化安全电箱的管理情况，检查标准如下：箱体颜色要醒目，印有明显安全标志，门能锁，箱内印有电气接线图和使用说明，便于使用和维护检修，箱门上印有编号，便于使用管理。分配箱的中心点与地面垂直距离应为1.41.6 米，移动开关箱应装设在牢固、稳固的支架上，其中心点与地面垂直距离宜为0.81.6 米，配电箱放置或挂设，不可箱盖朝天，随意乱放。3.1.9. 动力配电箱与照明配电箱应分别设置，当合并设置为同一配电箱时，动力照明应分路配电，动力开关箱和照明开关源必须分设。3.1.10 .选用隔离防护罩的电器元件或采取其他可靠绝缘措施，确实做到箱内安装板上带电裸线桩头不外露，防护面板应采用金属或非木质的防火绝缘板；3.1.11. 保护接地（PE）或保护接零（N）应可靠有效，箱内应分别设接零、接地排装置，可供接地保护系统或接零保护系统接线使用，切不可混接；3.1.12. 电箱应实行二级漏电保护，对可能导致人体触电的电器设备的电源控制部分应安装漏电开关。开关箱中漏电开关的选择和使用应符合以下要求：选用的漏电开关，应是国家电工产品委员会或其他法定单位认证的产品；为选用的漏电开关的漏电动作电流不应大于30mA，漏电动作时间不应大于0.1S。使用于潮湿或有腐鉵介质场所的漏电保护器应采用防溅型产品，其额定漏电动作不应大于15mA，漏电动作时间不应大于0.1S。总配电箱中漏电保护器的额定漏电动作电流应大于30mA，漏电动作时间应大于0.1S，额定漏电动作电流与额定漏电动作时间的乘积不应大于30Ma/S。3.1.13. 总配电箱的电器应具备电源隔离，正常接通与分断电路，以及漏电、过载、短路保护功能。隔离开关应设置于电源进线端，应采用分断时具有可见分断点，并能同时断开电源所有极的隔离电器；漏电保护器应装设在总配电箱、开关箱靠近负荷的一侧，且不得用于启动电气设备的操作。3.1.14. 加强日常检查、维护、保养工作。要建立专职电工和使用人安全责任制；坚持每月至少用专用仪器测试漏电开关一次的制度，并做到测试有记录；严禁违章在电箱内乱接、乱拉；严禁在电箱内放杂物。3.1.15. 每个施工现场电工班都必须配备漏电开关检测仪，定期用接地电阻测试仪器测量接地电阻。3.1.16. 检查施工单位临时用电重复接地和保护接地（零）状况，检查标准如下：在施工现场专用变压器得供电的TNS 接零保护系统中，电器设备的金属外壳必须与保护零线连接。保护零线应由工作接地线、配电室（总配电箱）电源侧零线或总漏电保护器电源侧零线处引出；3.1.17. 施工现场采用TN 保护系统接零时，工作零线（ N）线必须通过总漏电保护器，保护零线（PE 线）必须由电源进线零线重复接地处或总漏电保护器电源侧零线处，引出形成局部TNS 接零保护系统；3.1.18 .TN 系统中的保护零线除必须在配电室或总配电室处做重复接地外，还必须在配电系统得中间处和末端处重复接地；在TN 系统中，保护零线每一处重复接地装置得接地电阻值不应大于10 欧姆，在工作接地电阻值允许达到10 欧姆的电力系统中，所有重复接地得等效电阻值不应大于10 欧姆；3.1.19. 做防雷接地机械上的电气设备，所连接的PE 线必须同时做重复接地，同一台机械电气设备的重复接地和机械的防雷接地可共用同一接地体，但接地电阻应符合重复接地电阻值的要求；活动房屋、金属屋架、电气金属构架、金属箱形（办公室、更衣室、工具间等）房间，钢轨道等必须接地。3.1.20. 相线、N 线、PE 线的颜色标记必须符合以下规定：相线L1(A)L2（）L3()相序的绝缘颜色依次为黄、绿、红色；N 线的绝缘颜色为谈蓝色；PE 线的绝缘颜色为绿/黄双色。任何情况下上述颜色标记严禁混用和互相代用。3.1.21. 检查施工现场照明设施是否标准化，检查标准如下：在一个施工作业场所内，应一般照明，局部照明或混合照明，不得只装设局部照明，照度、照明器具和器材应符合国家有关标准规范；场室外灯具高度不得低于3 米，室内灯具距地面高度不得低于2.4 米。灯具要放置牢固，金属外壳、灯架必须可靠接地保护，电源线不应有接头，电源端三级配电应装设漏电的动作电流小于等于30毫安，漏电动作时间小于等于0.1 秒的漏电保护器。灯具接线带电桩、线不得外裸；潮湿高温、空间狭窄、触电危险性较大的隧道顶管、下水道、窨井等施工场所，照明电源电压必须采用36V 以下安全电压。为改善照明亮度，可采用36V 照明，必须配备36V 电源专用箱；施工现场需大面积照明时，可采用镝灯照明其高度宜在5 米以上，整流器应单独放置，并有防雨措施，金属架体应作重复接地；3.1.22. 施工现场电缆线路敷设规范化电缆线应埋地或架空敷设，严禁沿地面明设，埋地电缆路径应设方位标志，严禁乱拖乱拉，如确需明设的，应做支架保护；室外电缆埋地敷设深度应符合标准要求，并应在电缆上下各均匀铺设不小于50 毫米厚的细沙，然后覆盖硬质保护层。过路时应有钢管保护；室外架空敷设电缆线路时，最大弧距地不得小于2.5 米。通过道路口架空高度应距地面6 米以上，用钢丝绳攀挂，并设过路车辆限高警示标志；电缆接头应牢固可靠，不得受张力影响，应做绝缘包扎。3.1.23. 在选用的电动建筑机械、手持式电动工具及其用电安全装置时应符合相应的国家现行有关强制性标准的规定，并具有产品合格证和使用说明书。督促施工单位建立相应的制度，并定期检查和维修保养，以及是否有相应的记录，切不可带隐患或故障使用。夜间施工必须有电工值班以保证现场有足够照明。3.1.24. 电焊机一次侧电源线长度不大于5m，二次侧长度不大于30m。须安装空载降压保护器。电焊机械的二次线应采用防水橡皮护套铜芯软电缆，不得采用金属构件或结构钢筋代替二次线的地线；焊接时必须穿戴防护用品。严禁露天冒雨从事电焊作业。3.1.25. 督促施工单位加强安全用电培训教育，组织电工、电焊工等特种作业人员进行培训、复训和安全技术培训考核，增强安全意识，提高意识水平，自觉遵守各项电气安全技术规程和操作规程；对施工人员进行安全用电普及教育，熟悉了解安全用电常识，掌握触电急救知识。3.1.26. 检查施工现场与生活区要有安全用电的警示牌等，并配备足够的消防器材。督促参加建设的各单位作好电气防火措施：在配电房、分路电箱、分配电箱周围严禁堆放易燃易爆物品；检查各类电箱的电气线路板是否采用通燃型和高强度的绝缘材料；检查各类用电设备的电源线、开关、插座、熔断器等是否根据其容量合理配置，严禁超负荷使用；检查在易燃易爆危险品仓库中，是否采用防爆型床具、开关和电气设备，是否配备了灭火机和沙箱；在办公室、宿舍、食堂、料具间严禁乱接电线及插座，禁止使用大容量的照明灯具及具有灯火的电热电器。其他电热电器需经有关部门审核，并在符合安全要求的规定场所集中使用，同时必须协调种类齐全、合适的灭火器材。3.1.27. 维修与维护：对配电箱、开关箱进行定期维修、检查时，必须将其前一级相应的电源隔离开关分闸断电，并悬挂“禁止合闸，有人工作”停电标志牌，严禁带电作业。对砂浆拌机、钢筋加工机械、木工机械、等设备进行清理、检查、维修时，必须首先将其开关箱，分闸断电，呈现可见电源分断点，并关门上锁。3.1.28. 潜水泵不能在抽水过程同时进行水中作业，应先断电，后下水确保电源线完好无损确保绝缘电阻值大于1 兆欧。3.1.29. 外电防护：在建含脚手架的外侧边缘与架空线路的边线之间必须保持不小于4m 的安全操作距离；起重机的任何部位或吊物边缘与10KV 的外电架空线路边缘最小水平安全记距离不小于2m；达不到最小安全操作距离时，必须采取防护措施，设置屏障、遮拦、围栏或保护网，并挂警告标志牌。3.2施工用电安全监理检查方法3.2.1事前预控；预控是监理工作方法的重点，实施监理之前，根据本工程施工用电的特点，详细制定施工用电的控制点，并要求在实施监理过程中，贯彻以预防为主的指导思想，变被动监理为主动监理，是控制各种工程隐患不发生或消灭在萌芽状态的一种有效的方法。 施工用电安全控制要点三相五线三根相线：A相黄色，B相绿色，C相红色工作零线：淡蓝色      保护零线:：黄绿相间色保护零线主线，在总开关前与工作零线连接各用电设备的保护零线必须单独与保护零线主线连接，严禁串联。保护零线不得经过闸刀、开关等控电设备。三级配电一级:总配电箱。安装的设备及顺序是：总开关、电表、漏电保护器。二级：分配电箱。安装的设备及顺序是，开关、漏电保护器。按车间、工区、楼层布置。三级：开关箱。安装的设备及顺序是，开关、漏电保护器。两级保护第一级：设在分配电箱或总配电箱，以设在分配电箱为好，漏保参数：30mA . s，即额定漏电动作电流与额定漏电动作时间的乘积不大于30。第二级：设在开关箱,漏保参数；额定漏电动作电流30mA，额定漏电动作时间0.1s 。可设三级漏电保护，即在总配电箱增设一级，根据用电量的大小选择3001000mA 。潮湿环境下，开关箱漏保的额定漏电动作电流15mA 。一机、一闸一漏、一箱每个开关箱(一箱)必须设一个闸刀(一闸)、一个漏电保护器(一漏)且只允许控制一个用电设备，包括插座(一机)。不允许使用木制的开关箱。开关箱与分配电箱的距离不得大于30m 。固定式开关箱下口距地1.31.5m ，移动式开关箱下口距地0.61.5m 。外电防护距离1 KV以下4m；110 KV6m；35110 KV8m 。接地保护用电线路上的接地保护不得少于三处，分别为始端、中点、末端。始端，宜设在总配电箱处,接地保护线与箱体、接零保护线相连接。  中点，宜设在分配电箱处,接地保护线与箱体、接零保护线相连接。固定设备的末端，直接设在设备处，即设备外壳与接地保护线直接连接;移动设备的末端，接地保护线与设备外壳连接后，接入开关箱处，再引入地下。塔吊防雷接地示意图 说明：1、塔吊安装高度超过30m以上，应安装四组避雷接地装置。2、塔吊安装高度超过30mm以下（含30m），应安装二组避雷接地装置。TN-S供电系统图3.2.2严格按审批过的施工用电专项方案控制实施。3.2.3组织定期检查、发现问题发整改通知单，并对整改进行复核，有严重问题开具停工通知单，对严重隐患不整改的向建设单位及建设行政主管部门汇报。3.3监理工作措施3.3.1. 坚持“事前、事中、事后”三阶段控制，做到临电设计不通过不允许安装，临电工程不验收不允许使用，整改结果不满意不允许作业。3.3.2. 坚持“人、机、料、法、环”全方位控制，重点检查电工上岗证，电气设备和材料的出厂合格证、机械设备验收和现场及周边环境对临电使用安全的影响。3.3.3. 坚持每周安全检查中对现场和技术档案两部分的抽查，不但要检查现场是否存在用电安全隐患，还要通过检查临电安全技术档案的定期检（复）查表、电工安装、巡检、维修、拆除工作记录，评价施工单位的安全保证体系运转情况。 3.3.4.巡视、施工操作人员的执行情况。3.3.5.个人防护监理： 安全帽佩带正确，系好帽扣；安全带完好无缺，使用时高挂低用； 绝缘靴、绝缘手套、电焊工脸罩应完好并准确使用；专业施工人员须持证上岗，危险作业应有保护人员。 3.4施工用电安全监理检查频率3.4.1定期检查 一般为：一周一次，参加人员为项目部主要施工、安全管理人员及业主、监理等相关单位；一月一次安全大检查；3.4.2专项检查： 对临时用电、机械设备等专业安排专项检查，一般一个月一次；3.4.3不定期检查（针对性检查），也与专项检查基本一致，但也包括 季节性的：如台风、防汛、冬季、雨季等；假期前后的专项检查；或出现重特大安全事故时，主管部门要求的针对性检查。3.4.4现场的安全监理人员对三级配电箱、用电设备的安全使用情况每天检查一次。4、施工用电监理人员工作安排及分工4.1项目监理人员名单序号职务姓名专业专、兼职备注1总监土建专职2总代土建专职3专业监理土建专职4专业监理水暖专职5专业监理电气专职6安全监理土建专职7监理资料员土建兼资料专职8监理员土建专职4.2监理人员职责分工4.2.1项目总监理工程师1、按照法律、法规和工程建设强制性标准实施施工用电监理，落实项目安全总监负责制。2、明确各监理专业人员在施工用电部分安全监理责任，领导并支持安全监理人员的工作。3、组织编制和审批项目危险性较大分部分项工程的施工用电安全监理实施细则。4、审查施工用电专项方案是否符合工程建设强制性标准。5、组织安全监理人员对进入现场的施工单位及特种工的资格审查工作。6、审查施工用电安全生产责任制、施工用电安全管理规章制度、施工用电安全操作规程的制定情况。7、审查施工用电安装过程中所使用的施工机具和电器设备是否符合规范要求。8、审查施工用电事故应急救援预案的制定情况。9、加强安全巡视，及时下发安全监理通知。发现事故隐患及时要求施工单位整改；情况严重的应要求施工单位下发暂停令，并及时报告建设单位。施工单位拒不整改或者不停止施工的，应当及时向有关主管部门报告。 4.2.2项目总监理工程师代表1、根据总监理工程师的授权，行使总监理工程师的第2、4、5、6、7、8、9项职责和权力。4.2.3项目安全监理人员1、编写项目监理部安全监理方案和施工用电安全监理实施细则。2、严格对进入现场施工单位的资格审查工作，对其营业执照、资质证书、安全生产许可证和安全管理和组织机构、项目经理、工长、安全管理人员、特种作业人员配备的人员数量及安全资格培训上岗情况。3、监督检查施工单位安全生产管理工作及安全生产责任制、安全检查制度和事故报告制度的落实情况。4、安全巡视过程中检查安全防护、临时用电、机械安全、消防安全等标准化执行情况，填写项目安全监理工作日记并参与施工单位组织的安全验收。5、配合对施工组织设计的安全技术措施和专项方案的审核。6、抽查施工单位安全防护用品的合格情况，要求提供产品合格证、产品检测证明、政府颁发的相应资料。7、核查中小型机械设备的进场验收手续并签署相应表格。8、抽查特种作业人员持有效证件上岗情况。9、起草并经总监理工程师授权签发有关安全监理工作的监理通知。10、主持召开安全生产专题监理会议。11、编写监理月报中的安全监理工作内容。12、实行安全跟踪管理，组织定期安全巡视对施工用电安全隐患问题提出整改要求并检查落实情况，制止违章指挥和违章作业人员，遇有严重险情有权停止作业并上报项目总监或总监代表。4.2.4项目土建监理人员1、参与编写施工用电安全监理实施细则。2、审核施工单位施工用电方面的安全技术措施。3、审核施工用电专项施工方案。4、参加施工用电施工中安全防护设施检查、验收并在相应表格上签署意见。5、对所监理施工用电范围内的一切安全防护措施负安全巡视责任。对重点部位或特殊部位要跟踪到位，保证安全措施的实施。6、检查施工用电安全状况，对安全事故隐患进行适当处理，必要时向安全监理人员通报或向总监理工程师报告。4.2.5项目监理员1、检查施工用电的安全状况，发现问题予以纠正并及时向专业监理工程师或安全监理人员报告。5、施工用电检查记录表建筑工程施工现场临时用电安全要点检查表工程名称总容量 kw施工单位进线截面 m资料检查方案5台及以上设备或总容量在50 kw及以上有设计并符合规范设计要求5台以下设备或总容量在50 kw以下有措施经过审批验收单人员签字内容量化测试报告接地电阻至少每月测试一次，工作接地4，重复接地10，防雷接地30。人 员电工 人，持证上岗 人。其它问题现场检查外电防护最小安全操作距离大于：1kV以下4m；110kV6m；35110 kV8m达不到最小安全操作距离时，采取有效防护措施并悬挂警告牌。防护设备与外电线路之间的最小安全距离大于：10kV以下1.7m；35 kV，2m。接 零与接地在施工现场专用的中性点直接接地的电力线路中，采用TN-S接零保护系统。PE线由工作接地线、配电室或总漏电保护器电源侧零线引出。电力设备不带电的金属外壳和配电箱体与PE线做电气连接。PE线为绿/黄双色绝缘多股铜芯线。与电气设备连接线截面2.5PE线与N线不混接PE线不少于3次重复接地做防雷接地的设备，PE线应同时做重复接地，接地电阻10。三级配电二级保护使用总配电箱、分配电箱、开关箱三级配电总配电箱和开关箱装设漏电保护器，且参数匹配。漏电保护器安装在配电箱、开关箱隔离开关的负荷侧。开关箱内的漏电保护器额定漏电动作电流30mA，额定漏电动作时间0.1s。电箱设置开关箱实行“一机一闸一漏一箱”制，动力、照明开关箱分设。分配电箱与开关箱水平距离30m，开关箱与固定式用电设备水平距离3m配电箱内的电器安装在金属或非木质阻燃绝缘板上。箱体用钢板或阻燃绝缘材料制作并防雨。箱内分别设置N线和PE线端子板。熔断器的熔体符合规格，不用铝、铜等其它金属丝代替。照明隧道、高温、潮湿等特殊场所使用规范规定的安全电压照明。电器、灯具的相线经过开关控制架空线路架空线路设在专用电杆上。线路设有短路保护和过载保护。电缆线路采用五芯电缆，埋地或沿墙壁、电杆设置，用绝缘子固定，穿越建筑物加套管。其它问题检查结论1、通过 2、改进 3、停用改进或停用范围如下：检查人员签名检查日期 年 月 日注：1、“检查结论”栏，仅选一项并在选项的“”内打“”；其余栏目，在“”内，肯定的打“”，否定的打“×”；缺项的留空不填。2、依据标准：施工现场临时用电安全技术规范JGJ46-2005。6、对施工单位安全技术措施及施工现场的检查方案一、检查的重点和主要内容：1、检查的重点：（1）、安全管理检查、（2）、文明施工检查。2、检查的主要内容：（1）、安全生产责任制、（2）施工组织设计及专项施工方案、（3）、安全技术交底、（4）、安全检查、（5）、安全教育、（6）、应急救援、（7）、分包单位安全管理、（8）、持证上岗、（9）、生产安全事故处理、（10）、安全标志、（11）、封闭管理、（12）、施工场地、（13）、现场防火、（14）、施工用电、（15）、施工机具、（16）、职业病及其防范措施。二、检查实施方案：1、安全生产责任制建立安全生产责任制，安全生产责任制经责任人签字确认，并有相关部门的盖章和制定时间；备有各工种安全技术操作规程，并按规定配备专职安全员；工程项目部承包合同中明确安全生产考核指标，制定安全生产资金保障制度，编制安全资金使用计划，制定伤亡控制、安全达标、文明施工等管理目标，进行安全责任目标分解，建立对安全生产责任制和责任目标的考核制度并对管理人员定期考核（考核记录）。注意事项：（1）、建立的安全生产责任制要分解到项目的各个责任人，要制定项目经理安全生产责任制、项目副经理安全生产责任制、技术负责人安全生产责任制、安全员安全生产责任制、施工员安全员生产责任制、机电员安全生产责任制、材料员安全生产责任制、班组长安全生产责任制、资料员安全生产责任制、项目部后勤保卫人员安全生产责任制、项目部相关负责人安全生产责任制（预算员、财务员），每个分解的责任制必须责任人亲自签字确认；（2）、各种安全操作规程必须详细，有针对性和可实施性，检查包含的工种有：普通（杂）工、木工、钢筋工、混凝土工、搅拌机、电工、电焊工、气焊（割）工、塔吊司机、塔吊指挥、土方机械司机、塔吊安全、圆盘锯、钢筋切断机、钢筋对焊机、钢筋弯曲机、混凝土插入式振动器、交流电焊机、砂浆搅拌机、气焊（气割）、手持电动工具、潜水泵、空气压缩机；（3）、工程部配备的专职安全员必须是持证上岗，并且岗位证书是有效的；（4）、工程部制定的安全生产资金保障制度、编制的安全资金使用计划必须有项目部的盖章，制度也必须集合工程项目实际情况；（5）、项目制定的安全生产管理目标主要以伤亡事故控制、现场安全达标、文明施工为主要内容，根据安全生产管理目标和项目管理人员的安全生产责任制进行的安全生产责任目标分解，分解必须落实到相关的责任人，责任人必须签字确认，必须要有分解记录，有记录时间，并由专人保管；（6）、建立的安全生产责任制和责任目标的考核制度应该具有针对性，应该根据分解的责任制制定分解的考核制度，对项目管理人员的定期考核必须要有考核记录，并且看其考核结果是否合格。2、施工组织设计及专项施工方案施工组织设计中制定安全技术措施；危险性较大的分部分项工程编制安全专项施工方案，按规定对超过一定规模危险性较大的分部分项工程专项施工方案进行专家论证；施工组织设计、专项施工方案经审批，安全技术措施、专项施工方案具有针对性和具有相关的设计计算。对施工单位安全技术措施的检查方案1、审查施工单位的专项施工方案（安全技术措施）的编写、审批（1）“方案”应由施工单位的专业工程技术人员编写；（2）“方案”应由施工单位的技术、质量、安全等有关部门进行联合会审；（3）“方案”应由施工单位技术负责人批准；（4）“方案”应由施工单位报监理单位，由总监理工程师审批认可；（5）“方案”变更或修改时，应按原程序由原编制审批人员批准。2、审查安全技术措施是否符合工程建设强制性标准。若有不符或相悖，必须立即修正至符合为止。3、监督施工单位安全技术措施的实施。按“先措施后施工”的原则进行监控。4、对安全技术措施的实施进行跟综，发现措施不到位存在安全事故隐患的，要求施工单位整改；情况严重的，应暂停施工，并及时报告建设单位。施工单位拒不整改或者不停止施工的，监理应及时向当地质安监督总站报告。5、监督施工单位对安全文明施工措施费用的使用，并对落实措施所发生的费用进行签证，对施工措施费用的使用违规行为进行督促纠正。6、对施工单位安全技术措施的检查情况记录在监理日志、旁站监理记录上。每月汇总到监理月报中，必要时出安全技术措施在某些方面的检查专题报告。注意事项：（1）、施工组织设计中必须要有安全技术措施，在检查的时候安全技术措施必须符合该工程的特点，对危险性较大的分部分项工程编制的专项施工方案必须要有针对性，专项施工方案的专家论证必须要有论证记录和论证人的签字，还必须要有论证时间；（2）、施工组织设计、专项施工方案应由有关部门审核记录，审核的盖章、签字、时间必须要有，施工单位技术负责人、监理单位项目总监批准的批准记录必须有相关的签字和时间；（3）项目部所实施的现场作业方案必须与施工组织设计和专项施工方案一致。3、安全技术交底进行书面安全技术交底，按分部分项进行交底；交底内容不全或针对性强；交底履行签字手续。注意事项：（1）、施工负责人在分派生产任务时对相关的管理人员、施工作业人员进行的安全技术交底必须要有书面交底记录，要有交底人和被交底人签字确认，并且要有交底时间和记录人签字（交底记录上面必须要有交底主题、主持人签字、项目经理、技术负责人、安全员、交底（内容）记录、交底签到表、交底单位）（2）、分解安全技术交底，按施工工序、施工部位、施工栋号分部分项进行，各个分解的分部分项都必须要具备（1）的交底要求；（3）、针对性安全技术交底，结合施工作业场所实际情况、特点、工序、对危险因素、施工方案、规范标准、操作规程和应急措施进行 ，交底必须具备（1）的交底要求。4、安全检查建立安全检查制度，有安全检查记录；事故隐患的整改做到定人、定时间、定措施；对重大事故隐患整改通知书所列项目按期整改和复查。 注意事项：（1）、项目部建立的的安全检查制度必须有项目部的盖章和制定时间，建立的安全检查制度必须是符合该工程实际情况的；（2）、安全检查应由项目负责人组织，专职安全员及相关专业人员参加，定期进行并填写检查记录，填写的检查记录必须明确组织人和参加人员，要有所有参加人员的签字确认和记录的内容详细，检查记录必须要有记录时间和记录人；（3）、对检查中发现的事故隐患应下达隐患整改通知单，定人、定时间、定措施进行整改，整改必须要有整改记录，记录必须详细，有整改人、整改时间和整改措施，相关的责任人必须签字确认。重大事故隐患整改后，应由相关部门组织复查，复查必须要有复查记录，记录必须详细和有记录人签字、记录时间，并且还要有相关责任人签字确认。5、安全教育建立安全教育培训制度，对施工人员入场进行三级安全教育培训和考核，明确具体安全教育培训内容；变换工种或采用新技术、新工艺、新设备、新材料施工时进行安全教育；施工管理人员、专职安全员按规定进行年度教育培训和考核。 注意事项：（1）、项目部建立的安全教育培训制度必须要有针对性，符合项目实际情况，要有项目的盖章和制定时间；（2）、当施工人员入场时，项目部应组织进行以国家安全法律法规、企业安全制度、施工现场安全管理规定及各工种安全技术操作规程为主要内容的三级安全教育培训和考核，三级安全教育培训要有培训记录和考核记录，相关的记录必须要有相关的责任人签字确认和记录时间，必须要有考核结果、考核人，看其考核结果是否合格；（3）、当施工人员变换工种或采用新技术、新工艺、新设备、新材料施
