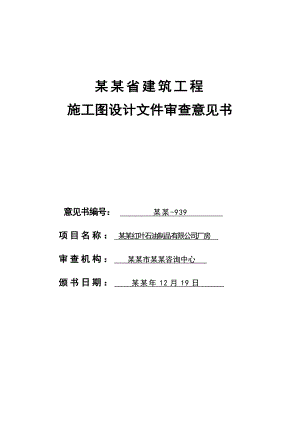

某某省建筑工程施工图设计文件审查意见书意见书编号： 某某-939 项目名称： 某某红叶石油制品有限公司厂房 审查机构： 某某市某某咨询中心 颁书日期： 某某年12月19日 某某省建设厅制某某红叶石油制品有限公司： 根据建设工程质量管理条例、建设工程勘察设计管理条例、建设部房屋建筑和市政基础设施工程施工图设计文件审查管理办法的规定和双方签订的审查委托合同，受你单位委托，我机构对你单位报送的 厂房 项目文件进行了审查，形成审查意见附后。请你单位会同相关单位认真修改、调整，并在 5 个工作日内将修改回复意见（含变更图纸）送我机构复审。 某某年12月19日 （审查机构章）项目概况项目名称厂房建设单位某某红叶石油制品有限公司项目地址云阳镇建筑面积1545建筑总高度9.15m建筑层数地上：二层 地下：耐火等级二 级场地类别 类抗震等级三 级人防等级基础形式独 基结构体系框 架建筑类别丙类勘察单位某某文博建筑设计有限公司资质等级甲级设计单位某某市方圆建筑设计有限公司资质等级丙级审查意见建设单位、勘察设计企业和注册执业人员以及相关人员违反相关法律、法规规定的情形无违反国家及地方节能建筑设计标准和节能要求的情形见审查意见（建筑）专业审查意见建设单位某某红叶石油制品有限公司工程名称厂房设计编号11-051设计人唐建慧一、违反强制性标准 1.应设通达屋面的检修梯（或上人孔）应设通达闷顶内的人孔及过人孔、风口应考虑天沟的构造作法，并索引大样。通则6.13.3条-9.10设计人唐建慧项目负责人吴亦宪注册师吴亦宪（结构）专业审查意见建设单位某某红叶石油制品有限公司工程名称厂房设计编号11-051设计人唐建慧一、违反强制性标准.1.结构设计总说明中,说明设计依据是抗规2010和砼规2010,但随后的构造图集多处仍为“国标03G101-1”,似不协调,这将引起混乱,请核查。二、设计深度.1.结构计算书“总信息”中几个参数的选用值得商冾： .p1:“按模拟施工1加荷计算”软件编制者己说误差很大(实际上这个“模拟施工1加荷”是假的),不应再选用。“多层建筑”可直接选“一次加载”。 .p1:“各段体形系数 USI = 1.31”从何而来？ .p1:“X(Y)向结构基本周期(秒) T = 0.30”从何而来？2.KJ的抗震等级混乱：结构计算书“KJ的抗震等级为二级”;而结构设计总说明中说“KJ梁、柱抗震等级为三级，其中楼梯间梁、柱抗震等级为二级”，请核查。3.结构计算书中应有柱子在±0.000处的荷载图(一个标准组合,一个基本组合),以便核查基础施工图（因此本次末审基础图）。又，结构计算书中只有ZJ1的计算内容(这个ZJ1还是面积最小的基础),至少应提出ZJ6和ZJ4的计算内容。4.结施7/12、9/12的“×层梁图”中,轴线的纵向KJ大梁的多个内支座负钢筋配置,以及几乎所有横向KJ大梁的支座负钢筋配置,实配量比结构计算书要求的大30%以上,这不符合“强柱弱梁”的要求,多用钢筋反而偏于不安全,请核查。5.结构计算书中,屋面活载取0.5kpa似偏小。这里只有一个“瓦屋面”层,但却有两个屋面层,一个坡瓦屋面,一个砼平屋面,请核查。6.屋面周边女儿墙高1.5m,应布置GZ,且间距应加密,请核查。7.缺砌体施工质量控制等级,请核查。设计人唐建慧项目负责人吴亦宪注册师夏志武（给排水）专业审查意见建设单位某某红叶石油制品有限公司工程名称厂房设计编号11-051设计人聂佳一、强制性标准 1.给水管道接入公用卫生间的配水管起端应设置阀门。（见GB50025-2009第3.4.5条）设计人聂佳项目负责人吴亦宪注册师（电气）专业审查意见建设单位某某红叶石油制品有限公司工程名称厂房设计编号11-051设计人谭云芳一、强制性条文：1、N0.05次/a的火灾危险场所应划为第二类防雷建筑物，并按规定调整引下线间距。详见GB50057-2010的3.0.3-9条规定二、强制性标准：1、复核配电箱（柜）电涌保护器的技术参数是否符合GB50057-2010的4.3.8-4条规定。2、复核电子系统线路引入终端箱处的电涌保护器技术参数是否符合GB50057-2010的4.3.8-7（8）条规定。三、设计深度（优化设计）：1、GB50057-94（2000年版）己废止。2、应说明应急照明灯具的应急时间要求。3、宜在车间内适合的位置预留生产动力电源进线保护钢管。设计人谭云芳项目负责人吴亦宪注册师（勘察）专业审查意见建设单位某某红叶石油制品有限公司工程名称厂房设计编号11-309设计人杨益民一、违反强制性标准 1.基槽开挖后，应建议减少对粉土层的人为扰动。GB50021-2001，14.3.4设计人杨益民项目负责人杨益民注册师高山三
