施工技术总结.doc

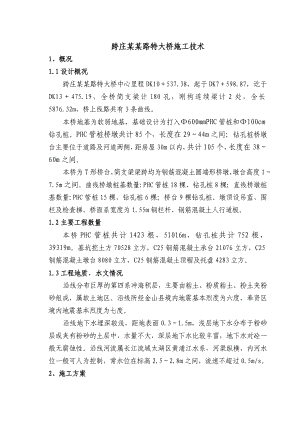

跨庄某某路特大桥施工技术1、概况1.1设计概况跨庄某某路特大桥中心里程DK10537.38，起于DK7598.87，讫于DK13475.19，全桥简支梁计180孔，刚构连续梁计2处，全长5876.32m，桥上线路共有3条曲线。本桥地基为软弱地基，基础设计为打入600mmPHC管桩和100cm钻孔桩。PHC管桩桥墩共计85个，长度在2944m之间；钻孔桩桥墩台主要位于道路及河道两侧，距房屋30m以内，共计105个，长度在3860m之间。本桥为T形桥台，简支梁梁跨均为钢筋混凝土圆端形桥墩，墩台高度17.5m之间。曲线桥墩桩基数量:PHC管桩18棵、钻孔桩8棵；直线桥墩桩基数量:PHC管桩15棵、钻孔桩6棵；桥台9棵钻孔桩。墩顶设吊蓝、围栏及检查梯，桥面系宽度为1.55m钢栏杆、钢筋混凝土人行道板。1.2主要工程数量本桥PHC管桩共计1423根，51016m，钻孔桩共计752根，39319m。基坑挖土方70528立方，C25钢筋混凝土承台21076立方，C25钢筋混凝土墩台8080立方，C25钢筋混凝土顶帽及托盘4283立方。1.3工程地质、水文情况沿线分布巨厚的第四系冲海积层，主要由粘土、粉质粘土、粉土夹粉砂组成，属软土地区。沿线所经金山县境内地震基本烈度为六度，奉贤区境内地震基本烈度为七度。沿线地下水埋深较浅，距地表面0.31.5m，浅层地下水分布于粉砂层或夹有粉砂的土层中，水量不大，深层地下水比较丰富，地下水对砼一般无腐蚀性。沿线河流属长江流域太湖区黄浦江水系，河渠纵横，内河水位一般可人为控制，常水位在标高2.52.8m之间，流速不超过0.5m/s。2、施工方案 2.1.基础施工跨庄某某路特大桥共跨越既有庄胡，胡滨、目华路、沪杭等4条公路，跨越鳗鲤港、淡泾港、南竹港等通航河道，开工前积极与当地公路部门、水利及航道等管理部门取得联系，协商解决施工有关地方事宜，确保施工顺利进行。根据上海市土地资源紧张的状况及本桥的设计情况，公路立交处桥墩施工过程中不考虑修建绕行临时道路。跨既有胡滨公路和目华路设计为简支梁，公路两侧桥墩施工时，一侧桥墩施工全部完成后，及时回填基坑并夯实，清理施工现场并临时恢复道路，然后再施工另一侧桥墩，保证车辆通行的道路宽度不少于10m。跨越鳗鲤港、淡泾港、南竹港等通航河道两侧的桥墩施工时，采用交替施工方法，先在河道一侧设置围堰并填土筑岛，然后进行桥墩桩基、承台及墩身施工，施工完毕后清理河道后，采用同样的施工方法再施工另一侧桥墩。围堰采用钢板桩围堰，以减少施工对航道的占用宽度，确保正常通航。本工程范围内河叉及池塘较多，在水中施工桥墩基础时，设置袋装土围堰，排干水后，清除淤泥并填土整平压实，满足施工机械的走行要求，然后进行桩基施工。根据现场地质及水文情况，钻孔桩采用KP-2000型钻机正循环钻孔施工，粘土造浆护壁，成孔后用导管法灌注水下混凝土。PHC管桩在当地生产厂家订购，打入管桩采用DH508型履带式打桩机、D62型筒式柴油桩锤进行打桩。采用与桩和锤相适应的弹性衬垫，打桩顺序从中间到周边对称进行。2.2.承台、墩台施工桥墩承台采用组合钢模，放坡开挖基坑，基坑边坡为1：0.75。临近施工便道侧采用钢板桩。基坑内四周设排水沟和集水井,用抽水泵排明水。基坑采用挖掘机开挖，人工清底。基坑检查合格后绑扎钢筋，支立模板，浇筑承台混凝土。桥墩模板采用厂制定型模板，以提高砼外观和内在质量，桥台模板采用竹胶合板，模板安装采用人工配合汽吊吊装。墩台施工脚手架、作业平台、支撑均采用碗扣式脚手架。墩台混凝土全高度一次浇注成型。2.3.连续刚构施工跨庄某某路和沪杭公路两处123×17.512m刚构梁部施工时，在中跨既有主车道上搭设钢结构排架，采用400钢管支撑，上设工字钢梁，设置2孔净跨为5m、净高为4.5m的通行车道，保证车辆通行。施工期间对施工场地采取防护措施，并安排专人进行昼夜防护及交通疏导，确保施工及交通安全。连续刚构采用碗扣式脚手架支撑，模板采用竹胶合板，刚构墩身和梁部分别浇筑。连续梁采用碗扣式脚手架搭设满堂支架，底模施工完毕后，进行加载预压，支架系统稳定后卸载，绑扎钢筋及支立边模，连续梁砼从各跨跨中向桥墩方向推进，采用斜层法一次浇筑完成，后浇混凝土应在最初浇筑的混凝土初凝前浇筑完。2.4.混凝土施工砼均由混凝土集拌站拌制，砼搅拌车运输至施工现场，采用泵送入模，砼自由下落高度大于2.0m时加设串筒。砼采用插入式振动棒捣固。砼浇筑完毕采用覆盖再生棉毡外罩塑料薄膜保湿养护。2.5.架梁、桥面系施工架梁采用红旗130-80-4双臂铁路架桥机，每天架设5孔单线桥梁。架梁后，立即安装桥面系人行道栏杆、吊围栏、检查梯、步行板等。桥面系人行道栏杆、围吊栏等均在驻地施工场地内加工，步行板在附近当地预制厂预制。3、采取的主要措施坚持技术复核制，避免发生施工错误，编制实施性施工组织，进行合理的资源配置，尽快完成试桩工作，为工程全面展开创造条件，应用网络技术控制施工进度，确保实现工期目标。抓好施工准备工作，优化施工组织及施工方案，加强施工调度及协调，做好物资、设备计划及供应保障工作，突出重点、抓住关键、加大投入，对劳动力实行动态管理，开展劳动竞赛，开展合理化建议活动，优化施工设计， 加强施工过程控制和管理，优化环境，和谐合作。质量管理事故申报制度;质量专职人员配备及岗位考核制度;工程质量检查制度;质量管理事故申报制度;质量专职人员配备及岗位考核制度;工程质量检查制度;质量监督和施工监理管理方面的制度。强化质量教育，增强全员创优意识;健全组织制度，建立质量管理体系;落实各项制度，确保工程质量;坚持样板工程引路，严格质量管理;开展科技攻关活动，大力推广应用“四新技术”;强化计量工作，完善检测手段;及时整理资料，完善档案管理。制定安全管理措施；制定监督与检查制度；制定保证人身安全专项措施：防止高空坠落措施，防止触电伤害措施，防止起重伤害措施，防止机具设备伤害措施。4、取得效果由于该工程制定了强有力的一系列保安全、保质量、保工期的有效措施，该年度取得了“上海市重点工程立功竞赛优胜单位”称号，为企业创效益800余万元。
