施工设计 08建工一班姜青龙.doc

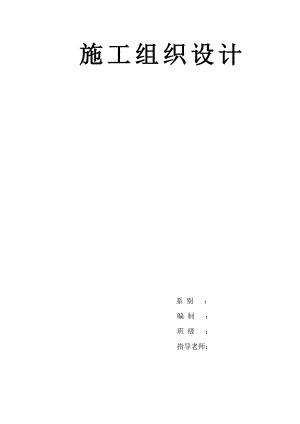

施 工 组 织 设 计 系 别 ： 编 制 ： 班 级 ： 指导老师：目 录第一部分 工程概况 3一、工程概况 3二、工程施工特点和施工条件 5三、主要经济技术控制指标 6第二部分 施工部署 7一、组织机构部署 7二、施工准备部署 9三、施工流程部署 10四、施工进度部署 12第三部分 主要材料、构件及机具投入计划 13一、工程主要材料及构件计划表 13二、主要施工机械机具投入计划表 15第四部分 施工进度计划及主要劳动力计划 17一、施工进度计划 17二、劳动力计划和安排 17第五部分 施工总平面布置及管理 20一、主要临时用房、临时用地计划 20二、现场用水、用电、场地排水 20三、材料、构件堆放及施工道路现场围护 21四、施工现场总平面布置图（见后附图3） 21五、总平面管理： 21第六部分 主要分部分项工程施工方法和技术措施 22一、新技术、新工艺应用及推广 22二、工程测量 22三、基础工程 24四、主体结构工程 28第七部分 质量保证体系和质量保证措施 69一、质量管理目标 69二、质量保证体系 69三、严格执行质量检查管理制度 73四、保证工程质量技术措施 74五、质量通病及预防措施 82六、成品保护措施 86七、与监理单位的配合 88第八部分 确保工程安全的技术组织措施 90一、安全管理目标 90二、安全生产管理体系 90三、安全生产技术措施 90四、安全生产管理措施 93五、安全防火措施 95六、安全监控措施 96第九部分 工期目标及工期保证措施 97一、工期目标 97二、成立工期保证管理体系 97三、工期保证措施 97第十部分 季节施工技术措施 100一、雨期施工措施 100二、冬季施工措施 101三、高温季节（暑期）施工措施 105第十一部分 降低成本与协调管理措施 107一、降低成本节约措施 107二、土建与安装协调管理措施 107三、计量管理 108四、预防突发事件措施 109工程概况本工程为黄冈职院学生住宅楼，位于学院北区。使用功能为住宅。该工程由黄冈市建筑设计研究院设计。建筑总面积约1541m2，其中层数为六层，层高2.8米。住宅楼总高度为21.65米。主体为砖混结构，基础为条形基础。建筑耐久年限为二级，耐火等级为三级，抗震设防烈度为七度（一） 场地及地区气候水文条件1、场地地质条件：拟建建筑物处于经开山形成的山顶平台上，坡顶与坡底高差大，地下水位低，无长期地下水存在。2、施工现场场地已平整，施工材料可直接到达施工场内，施工车辆主要通道在原有人行道路。3、自然条件：××地区最高气温41左右，最低气温05左右，热季时间7-8月份，冷季在12-元月份，两季最大降雨量为260ML，本工程施工期间经历冷、热、雨季，主要在冬季、夏季，因此施工须做好季节性施工措施。特别是冬季施工措施。（二）工程施工特点：根据分析本子程所处的地理位置及设计特点，该工程为框架结构住宅楼，具体有如下施工特点。1、本工程无需塔吊施工，但拟建建筑物同时施工，为群体工程。施工场地较窄小，施工平面布置及安全问题突出。2、本工程为框架结构,独立基础,孔桩基础，基础埋深较大,基础开挖石质较好,土方量大,基础土石方开挖量较大。3、本工程框架柱及混凝土在基础顶面2.750标高间采用C35，2.755.55标高间采用C30，以上采用C25；梁、板、楼板、柱、独立柱基、拉梁均采用C25混凝土，护壁采用C15混凝土。框架柱有“L”型及“T”型和矩形，异形柱模板安装要求高。（三）主要装修概况1、墙面及天棚：内墙除厨、卫、墙面为200×300釉面砖上顶外，其它内墙及天棚均为仿瓷涂料，外墙用防水丙烯酸系复层，外墙涂料。2、楼地面：所有楼地面均为水泥砂浆毛地面，底层地面为细石砼地面（防水）。3、门窗：窗为塑钢窗，单元门为电控门，进户门为成品防盗门，住户内木门为夹板木门。阳台处为塑钢两开推拉门。4、屋面：屋面为上人平屋面，设保温层隔热层，隔热板为WSK挤塑隔热板。5、其它：楼梯栏杆为扁钢栏杆，女儿土墙栏杆为花瓶柱栏杆，护窗栏杆为不锈钢栏杆，阳台栏杆为铁艺花饰栏杆，屋顶装饰架外包铝塑板。（四）结构设计概况1、基础：本工程采用柱下独立基础(119轴)，及墩基础(2026轴)。2、框架：本工程框架结构，柱截面有“”型和“”型 “”型截面和矩形截面，梁截面均为矩形。3、楼板：厨、卫、过道为100厚现浇板，其余为120厚预制板，屋面楼板为120厚现浇板。4、墙体：外墙采用240厚粉煤灰实心砖，内墙为180厚粉煤灰实心砖，部分隔墙为120厚多孔砖砌块，砌体的砂浆标号为M5。5、砼：独立基础混凝土等级为C30，基梁为C30，垫层为C10，框架梁、框架柱、现浇板、楼梯均为C30混凝土，现浇板带混凝土为C20。6、其它：本工程为三类建筑，六度抗震设防，框架抗震等级为四级，耐火等级二级，上人屋面为防水，使用年限为主要经济技术控制指标序号 名称 指标 备注1 工程质量 创结构优质工程，无质量事故，一次交验合格率100 争创武当杯2 施工日期 承诺日历工期348天，保证履约率100 力争提前完工3 安全生产 一般事故频率控制在1.5以内 争取拿安全生产奖4 文明施工 创市文明工地，达到湖北省安全文明施工标准分以上 5 计量管理 达到三级计量标准 6 能源管理 按月计量，控制总量不超过计划 7 质量管理 自检、互检、交检100 8 机械使用 使用率达90以上 9 三大工具 周转率达90 10 降低成本 加强措施降耗管理成本，力争降低成本3-5 11 钢材用量 159吨 12 水泥用量 1360吨 13 木材用量 132立方米 第二部分 施工部署一、组织机构部署本工程实行项目法施工，形成一管理精干纪律严明，作风过硬的现场生产指挥体系。在项目经理领导下，组织技术、计划、质量、安全、材料等部门组成的综合管理班子，全面负责工程的施工，直接调度作业层施工。责、权、利分明，能及时排除种种障碍，处理现场施工遇到的问题，做到上下一心，确保工程按预期的质量、安全、工期目标顺利进行。项目管理机构配备 我公司积极参与xx市药品监督管理局职工住宅（A1、A2、A3幢）建设工程的招投标工作，如果中标，公司将严格按照项目法施工管理的要求组织施工。把本工程列为公司重点信誉工程，认真贯彻公司的质量方针和保持ISO9001质量体系有效运行。充分发挥公司纵向专业部门服务控制和横向项目法施工交叉管理的矩阵式管理模式优势，对本工程的施工过程实行全面、全员和全过程的监督管理，确保把本工程建设成即满足设计要求又满足使用功能要求的优良工程。项目经理部由我公司直接领导和统筹安排，并由我公司指派一名施工经验丰富的同志担任项目经理，全面组织管理本工程施工，专款专用，单项核算，统配协调解决本工程所需的劳动力、机械、材料等问题，并常驻现场统一组织协调指挥，负责实施项目总承包职能。根据本工程的特点，我公司拟安排以下施工现场项目经理部组织机构：项目副经理项目技术负责人土建工长机修、机械班项目经理安装工长材料员安全员质量员综合专业施工班组测量试验班资料员项目经理部的组成人员 项目经理部由富有大型工程施工经验的我公司项目经理某某同志担任项目经理，同时在公司范围内抽调数名技术水平高，务实肯干的中青年技术管理人员充实到该项目部，进一步增强管项目部主要组成人员：职 务姓 名职 称项目经理高级工程师项目技术负责人高级工程师施工员工程师综合工长工程师安全员工程师质量员工程师预算员工程师资料员工程师项目经理部主要成员岗位职责 1、项目经理的主要职责： 制定项目规划，对工程项目的质量、安全、工期、成本以及现场文明施工全面负责，进行全过程管理； 确保本工程合同目标的实现，提高企业社会信誉； 负责组建项目管理机构，按编制配备人员； 组织有关协调会议，处理项目部内外关系； 合理组合、配置及落实项目的人、财、物等生产要素，严格按照国家法律、法规以及有关规定组织项目经营活动； 负责做好项目部人员的思想教育工作，坚持两个文明一起抓。 2、项目副经理的主要职责： 协助项目经理做好项目管理工作； 制定项目施工进度计划，保证项目工期目标的实现； 严格按照施工规范、技术标准规程组织施工，确保工程质量； 落实安全生产组织技术措施，抓好现场文明施工管理工作； 按施工计划组织施工机械、设备、材料、设施料的进场和管理工作； 组织分部、分项工程质量检查，组织不合格品（工程）的纠正活动。 3、项目技术负责人主要职责： 负责工程技术和质量管理工作； 负责项目质量策划，编制施工技术方案和特殊过程作业指导书，解决施工中出现的技术质量问题； 负责组织图纸会审，设计变更及技术交底工作； 负责一般不合格品（工程）的处理建议，并对不合格品（工程）的纠正措施及纠正活动进行检查和验证； 负责新技术的开发和应用工作； 负责施工过程的技术管理和质量检验的领导工作，并对质量记录予以证实； 组织本工程的分部、分项工程内部检评，负责项目竣工资料的整编。4、其它各类人员岗位责任由项目经理部制定。项目经理部的协调管理1、与业主的协调如本公司中标，公司经营部和项目经理及时与业主联系，办理签订建设工程施工合同及相关手续。同时，三天以内项目部主要管理人员和有关施工班组、机械设备全部准备就绪，并进入施工现场，形成施工生产能力。尊重业主，加强与业主友好合作，为业主提供满意服务。施工期间，按单位工程形象进度分阶段（±0.000以下基础、主体封顶、装修施工、交竣工前20天）征求业主和施工监理人员对工程建设中的意见。工程交竣工过程中，除按规定向业主有关部门提交检验、验收资料外，并由项目经理部向业主逐间办理各个房间以内的天棚、地面、墙面、电照、给排水等各个分项工程内容交验手续，直至业主及用户满意为止。交竣工时，项目部组织责任心强，技术水平高的职工组成维修班，由项目副经理直接领导，在现场办公，专门解决和维修交工中出现的各种质量问题。交工后做好工程回访保修，定期不定期的征求业主和用户的意见，为业主和用户提供满意服务。2、与监理工程师的协调严格按照经建设单位、监理工程师批准的“施工组织设计”组织施工。分部和分项工程质量在班组“自检”，项目部“专检”的基础上，接受监理工程师的检查验收，并按监理工程师的要求及时认真地整改，决不留隐患。分部分项以及工序质量检验，严格执行“上道工序不合格，下道工序不准施工”的准则，使监理工程师能顺利地开展工作。经常与监理工程师勾通，维护监理工程师的权威性。进入施工现场的成品、半成品和建筑材料以及安装设备均主动向监理工程师提交出厂合格证、产品试验证明。使所有材料和设备始终处于受控状态。教育全体管理人员和职工，尊重监理工程师的工作，服从监理工程师的检查和监督。3、与设计部门的协调与设计部门加强工作联系，充分了解设计图纸内容 、领会设计意图以及对工程施工的具体要求。严格按照图纸施工，如发现图纸出现的轴线、标高、几何尺寸以及设计不明确等问题，须及时向设计部门提出，待设计部门明确确认后方可改动和施工。4、与业主指定的分包单位协调及时给予分包单位配合，积极提供堆料场地，垂直运输，设施料使用等各种方便。相互合作，共同促进工程进度。协调好同分包单位在施工中出现的各种工序交叉，工种配合问题，促进工程质量的提高。5、施工管理中的协调每天定时召开现场协调会，解决和处理施工中出现的工种配合、工序衔接、材料供应以及质量，进度、安全生产文明施工中的各种问题。每周定时召开现场办公会，由项目经理向业主和监理部门报告本周内施工情况，并与业主共同研究解决施工中的各种矛盾。项目经理部以旬为单位，编制施工简报，向业主监理部门和公司总部报告工程进度状况及需解决的问题，确保施工顺利进行。6、与其他部门的协调工程开工前，项目经理部主动与建设单位主管部门以及城建、公安、市容、市政、环保、交通、街道办等政府主管部门联系，及时办妥有关手续，创造良好的施工环境和氛围。模范自觉地遵守各项法规、规定、积极配合上级部门和主管部门的抽查监督。进驻施工现场后，与施工现场四周单位和居民搞好关系，安排专人协调和解决各类问题。二、 施工准备部署（一） 技术准备1、技术文件准备：项目技术负责人在对图纸预先熟悉后提出工程所需的规范、标准及图集进行有关工程施工资料的收集准备。2、图纸会审：熟悉设计图纸，了解设计意图，掌握图纸设计的各项材质、构件尺寸和细部构造，明确质量目标，在开工前进行图纸会审，尽可能将图纸上的问题在工程开工前解决。3、根据合同规定的质量要求及设计标准编制施工阶段施工组织设计及详细施工方案。4、编制施工预算：要求在施工前提出工程量及预计成本情况，提出成品的加工计划，进行工料分析，提出资源计划。5、技术交底：进行施工组织设计交底，施工阶段的技求、安全交底采用三级制，即技术负责人工长班组长，班组长接受交接后，组织工人进行认真讨论，确保每位操作人员明确质量目标和施工意图。6、了解材料供应及质量情况，提前取样试验，为施工提供技术依据。（二）资源准备1、人力准备：提前做好劳动力的组织调配工作，确定与签订劳动合同，在专业施工队基础上组建专业班组和混合班组，并组织陆续进场。2、物质准备：根据施工方案和进度计划要求，编制详细材料进场及预制构件加工计划，开工前提前做好各项机具的维修、保养、组织调度，进场运输准备。（三）现场准备1、具体观察施工现场的地形和周围环境，场地的可利用程度和区域确定交通，临时道路，临时水电管线的布置，临时设施的搭设。2、开工前落实现场三通一平。3、开工前引测或确定水准点，±0.000标高控制点和轴线控制点，根据建筑红线实施建筑物的测量定位放线三、 施工流程部署（一）施工总体安排总体施工程序为：“先地下，后地上”，“先结构、后装修”，“先土建、后安装” 的原则，安装与土建交叉配合，安装不占有效施工工期。为加快施工进度，主体结构验收可分3个阶段，在每一单元主体施工完毕后，进行中间结构验收，将部分粗装修提前到主体阶段穿插施工。(二)施工段划分：根据工程平面布置特点，将单栋住宅以单元与单元之间的伸缩缝划分为三个施工段，组织流水施工，以保证施工连续而有节奏。(三)施工流程图：（见下页附图）施工流程图开 工施工准备 基础施工 0.000以下结构施工基础验收主体结构施工 屋面工程 结构验收内抹灰及楼地面水电等安装调试门窗及装饰工程零星工程及清理竣工工 程 验 收 交 竣 工四、 施工进度部署(一) 施工机械选择根据本工程中的特点，本工程为独立柱基，墩桩基础的框架住宅楼，地处平直，施工过程中的垂直运输，按工程实际需要，可采用井架施工。土方开挖必须采用机械开挖，以加快施工进度。(二) 施工安全部署根据本工程的特点，工程处于平地处，楼群同时开工，施工现场拥挤，安全问题突击，按要求施工阶段外墙搭设双排外脚手架，并挂满安全网，安全保证措施见第八部分。第三部分 主要材料、构件及机具投入计划一、工程主要材料及构件计划表（一） 土建主要材料计划表序号 名 称 规 格 单 位 数 量 备注1 钢材 5-25 T 159 2 水泥 325/425 T 1360 3 木材 板枋材 M3 132 4 混凝土孔砖 240厚/180厚 M3 962.66 5 碎石 5-40MM M3 1306 6 砂 中粗 M3 1029 7 粉煤灰蒸养砖 120×115×53 千块 1 （二） 周转材料需用量计划序号 名 称 规 格 单位 数量 备 注1 钢 管 48×3.5 T 80 2 扣 件 50 万个 1.2 3 木模板 板枋材 M3 4 竹胶合模板 12mm 张 500 5 脚手板 2.5×0.3 块 500 二、主要施工机械机具投入计划表（一） 主要施工机具投入计划表序号 机 具 名 称 规 格 型 号 数 量 备 注1 井架 30M高 1台 2 钢筋切断机 OJ-40 2台 3 钢筋调直机 SJ-12 1台 4 钢筋成型机 W16-40 1台 5 园盘锯 599MM 1台 6 平创机 2台 7 空压机 2.5M3 3.53 6台 8 交流电焊机 BX-500 2台 9 电渣压力焊机 60A 1套 10 电动打夯机 14KW 1台 11 插入式捣动棒 35、50高频行星 6台 12 平板振捣器 1.5KW 2台 13 污水泵 50 3台 14 斗车 双轮 10 15 电动冲击钻 /13 2台 16 翻斗车 140型 1部 17 消防设备 普通型 2套 18 安装设备 2套 19 （二） 主要计量、检测仪器设备配置计划序号 仪器、设备名称 测量参数名称 配备数量 备 注1 J2光学经纬仪 角度、直线垂直度 1台 2 S2水准仪 水平标高 1台 3 磅称 TG1000 1台 4 工程检测尺 垂直、平整度 2付 5 50M钢卷尺 长度 2把 6 150×150砼试模 砼强度 2套 7 75×75砂浆度模 砂浆强度 2套 8 坍落度筒 砂浆强度 1个 9 温湿度计 温度、湿度 1个 10 电闸箱 用电量 1个 11 试压泵 压力 1台 12 万用表 电流、电压 1只 13 兆欧表 电阻 1只 14 接地摇表 电阻 1只 第四部分 施工进度计划及主要劳动力计划一、施工进度计划1、 施工进度安排本工程的定额工期为365天左右，我公司拟定348天完成，根据本工程的特点，在施工中重点抓好该部位的施工是关键，该工程在±0.000以上框架主体必须保证每月三层，其它分部随主体工程进行穿插施工，各分部分项工程时间，安排如下：总工期：348天，其中：柱基施工43天，主体结构：150天，内外装修及局部145天，水电检测，收尾竣工验收10天。2、施工进度网络计划图（见后附图）3、施工进度计划横道图（见后附图）二、劳动力计划和安排 加强项目劳动力资源计划管理是加快施工进度，提高工程质量，减少工程成本的重要手段，项目部根据施工进度计划和作业特点优化配备劳动力资源，根据工程总体技术要求特点，组织专业班组和混合班组，按进度计划安排施工人数，并尽可能保持各作业班组的相对稳定，提高施工人员的操作熟练程度，同时安排各班组相互交叉施工，流水作业，必要时根据实际情况，对劳动力资源计划进行调整，确保劳动力资源达到最佳使用效率，激发工人劳动积极性，提高劳动生产率，以确保工程的质量与工期。 主要劳动力配置计划表序号 施工时间人数工种 1/30 30/60 60/90 90/240 240/3001 普工 45 45 2 钢筋工 10 12 12 12 12 12 3 木工 20 25 25 25 25 25 15 4 砼工 30 30 30 30 30 30 30 15 5 瓦工6 抹灰工7 架子工 4 8 8 8 8 8 8 4 48 水电工 4 4 8 8 8 8 8 8 8 89 机械工 6 6 6 6 6 6 10 6 610 防水工 8 8 11 涂料工12 电焊工 2 2 2 2 2 2 2 2 2 213 其它 5 5 5 5 5 5 5 5 5 5 第五部分 施工总平面布置及管理一、 主要临时用房、临时用地计划序号 用途名称 面 积 结 构1 办公室 35 120墙，石棉瓦屋面2 材料库 30 120墙，石棉瓦屋面3 配电房 10 120墙，石棉瓦屋面4 水泥库 40 钢管搭设，石棉瓦屋面开蔽式5 木工加工棚 40 钢管搭设，石棉瓦屋面开蔽式6 钢筋加工场 50 钢管搭设，石棉瓦屋面开蔽式7 砂、石堆场 40 露 天8 砌体堆场 60 露 天9 钢筋堆场 80 露 天二、 现场用水、用电、场地排水1 施工用水，现场临时用水根据甲方已引到施工，现场供水水源按平面布置引至各需用地点，主分支管采用40，次分支管采用20的镀锌管，考虑到××地区供水管网水压不稳定及所处地理位置，为确保施工用水设置一个20立方米的蓄水池，在蓄水池处并设置一台扬程30米的抽水机。2、施工用电：根据现场施工用电量需要，由甲方总配电室引至施工现场，设配电房，再引至各需用地点，临时施工用电线路，采用架空，严格按三相五线制架设。3、施工现场四周设排水沟，避免雨水冲刷。三、材料、构件堆放及施工道路现场围护1、材料构件堆放：砂石集中堆置搅拌机附近，（砂与碎石之间采用砌砖分隔）砌块及预制构件，靠建筑物一侧，便于运输，随用随进。2、施工道路尽量利用已成型便道，进行硬化，四周设排水沟。3、现场围护：根据本工程现场具体环境，施工现场采取砖砌围墙全封闭，设出入口二处，围护高度应达2.5米。冬施安全措施：入冬前，各单位要对生活区及施工现场进行全面检查，制定冬施措施。1、建立防火制度，严禁在室内明火取暖，易燃物品应集中堆放，远离火源。在木工棚、锅炉房、食堂、宿舍等场所配备消防器具，加强火灾预防，严禁用大灯泡取暖。2、防漏电：统一布置，认真检查，防止现场用电乱拉电线，用电器具性能良好，确保不漏电。3、防毒：防止煤气中毒，凡生火取暖的房间应经常检查炉子和烟囱有无漏烟现象，并保持室内适当地通风。4、防爆炸：主要对各种锅炉在使用前进行认真检查，操作人员持证上岗。5、防滑：生活及施工道路、架子、坡道应经常清理积水、积雪、结冰，斜跑道要有可靠的防滑条。1412雨季施工方案1、雨季施工管理目标：雨季施工主要以预防为主，采用防雨措施及加强排水等手段，确保雨季施工信息的反馈，对近年来发生的问题要采取防范措施，设法排除。2、雨季施工准备工作组织措施：项目经理部由项目经理为组长，有关人员参加组成雨季施工管理领导小组，负责雨季施工准备，检查措施落实情况，处理雨季施工中出现的问题。防雨材料准备：雨季施工前应根据工程情况准备一定量的防雨、排水材料和机具（如塑料布、苫布、沙袋、抽水泵等），以备急用。临建设施维修：现场临时设施，如职工宿舍、办公室、食堂、仓库等应进行检查，做好防漏和排水措施，以防遭雨淋。施工现场主要运输道路路基应碾压坚实，上铺焦渣或天然级配砂石，道路两旁要做好排水沟，保证施工道路畅通，雨后不积水，无泥泞。施工现场的砂石料场地面应浇筑一层素混凝土，钢筋堆放场尽量采用混凝土地面，或在其下加垫枕木。原材料及半成品的保护：对怕雨淋和需防潮的材料要采取防雨、防潮措施，应放入棚内或室内，保温层材料必须入库存入，库内材料要垫高码放并通风良好。机械设备防护：机电设备的电闸箱要防雨、防潮等措施，并应安装接地保护装置。塔式起重机的接地装置要进行全面检查，其接地装置、接地体的深度、距离、地线截符合规程要求，接地电阻要检测小于4。塔基与建筑物之间做到无积水，防止因积水而造成塔基下沉。3、雨季施工技术措施混凝土工程：混凝土工程在混凝土的施工阶段，大雨之际不得浇筑混凝土。平时就及时掌握天气的变化情况，特别是在雷雨、大风之际，更要注意，以保证混凝土连续浇筑的顺利进行，确保混凝土的质量。雨季混凝土的施工还应注意以下几点：工地试验员要勤测量砂、石的含水率。混凝土开盘前根据砂石含水率调整施工配合比。混凝土中掺加的粉煤灰应注意防雨、防潮，在室外雨棚下存放以三个月为限，超过时要进行检验。准备足够的塑料布，对新浇筑的混凝土遇雨时可及时进行覆盖防护。支撑架子：脚手架应设置在足够牢固的连墙点，依靠建筑物结构的整体风度来加强和确保整片脚物架的稳定性。雨季脚手架、跑道、操作平台均设置防滑装置。4、雨季施工安全防护塔式起重机每天作业完毕，将轨钳卡牢，防止遇大雨时滑走。露天使用的电气、机械设备要有可靠的防漏电措施。5、雨季施工消防工作消防器材有防雨露、防晒措施，现场消防管道口要高出地面防止泡水。对化学品、油类、易燃品应设专人妥善保管，防止受潮变质及起火。142防止质量通病的技术措施为使本工程质量达到优良工程等级标准，必须加强质量管理，严格贯彻我公司ISO9001系列质量体系控制标准，针对各个分项工序制定防止质量通病的技术措施。
