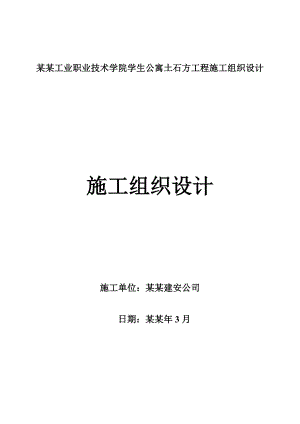

昆明工业职业技术学院学生公寓土石方工程施工组织设计.doc

某某工业职业技术学院学生公寓土石方工程施工组织设计施工组织设计施工单位：某某建安公司日期：某某年3月目 录 一、工程项目述况二、施工部暑三、项目内容及相关要求四、主要项目的施工技术方案五、质量保证措施六、安全文明施工保证措施七、工期保证措施八、其它应说明的事项九、主要劳动力使用计划十、拟投入的主要施工机械设备及现场检验、试验器具计划十一、临时用地表十二、主要材料需用量计划十三、施工总平面布置十四、施工进度计划网络一、 工程项目概述工程简况本项目为某某工业职业技术学院新建学生公寓，位于昆钢建设街中段处该工程为钢结构框架结构，层数6层。规划用地面积为3.1万m2。总建筑面积地上为30412.85m2、地下53.29m2.其中1#公寓为7259.2m2、2#公寓和3#公寓为9363.9m2、4#食堂4138.21m2、5#门房卫40m2、6#公共卫生间200m2、7#调压站30m2. 场地西侧存在一滑坡，滑坡面长约100m，宽约70m，滑动方向向东，周界明显，后续为陡坡，高约37m，前沿为水塘，坡度较缓，为一浅层古滑坡。底下水埋深0.49.4m，标高1885.431895.29m，地下水水质化学成分分析试验尚未结束。据该公司在场地附近所做多项勘察工程资料，地下水对混凝土结构及钢筋混凝土中的钢筋具微腐蚀性，对外露钢结构具弱腐蚀性。场地处于对建筑抗震不利地段。拟建场地基基本稳定，适宜建筑。建议采用人工挖孔桩。二、施工部署1、本工程机构设置根据公司项目法施工管理办法，结合本工程的实际情况，由公司工程部主管，职能部门参与管理，任命有资质和相当经历的人为项目经理，在公司内部抽调工程技术人员和管理骨干，不足岗位外聘组建项目部。项目部代表公司在此工程中行使权力，公司各职能科室将从生产、技术、质量、成本、安全等方面予以配套管理和全力配合。项目经理部组织机构图项目经理技术负责人工程管理部工程技术部质量检查部材料采购部机械管理部计划财务部行政办公室实验室1、3作业区2、3作业区爆破作业队4、13、14区其余作业区2、工期目标：总日历工期60天，开工日期以监理工程师下发的开工令为准。、质量目标：按国家现行的工程施工质量验收规范要求，工程一次性验收合格率100%。、安全文明施工目标：杜绝重大安全事故，防止发生轻伤事故。加强安全文明施工管理和环境保护，创建安全文明工地，全面达到文明安全工地考评的各项指标。5、结合设计分区要求和分区土方量，土方挖填原则上考虑场内平衡。分区编号及工程量统计表区域号挖方量填方量净方量区域面积1-61611.871828.85-59783.029280.632-13811.44807.55-13003.891991.273-83720.9.440061.530105.854-3206.033483.98277.952681.15-23751.39.44.0531176.01641701.841215.640486.246159.187-40061.174351.58-35709.5910487.948-63330.656171.91-7158.6918043.099-1932.2919500.1617567.872359.510-1770.251795.4425.19857.5811-13293.040.00-13293.041569.4812-301.822226.351924.53478.513-14495.627658.98-6836.645987.4714-46438.53309.42-46129.115748.0515-7371.290.00-7371.291364.0016-7180.010.00-7180.011284.00合计-.09.6675867.57.65根据设计分区及工程量，大量的挖方集中在第1、3区，填方最大集中在第5区，石方爆破初步考虑在第1、2区。现场仓库、生活等临时设施考虑在挖填量相对较小的第4区和第10区。考虑到耕植土和淤泥（作绿化用）的堆放，选择第3区先场平作为堆放场地。根据地堪资料，存在石方爆破的表层覆土先开挖，以便给爆破作业操作队留出操作面。三项目内容及相关要求1、土方工程量平衡表项目挖方量填方量净方量说明场地开挖-.09.6675867.57路槽基础管沟出土-20000-20000估算边坡处理-800005000-75000估算清除垃圾填坑洞01000010000估算合计-9132.433、场地平整1）按设计图要求厂区占地红线内大型土方平整（开挖、回填），包括铲除草皮、树根、垃圾；耕土层应去掉植物根茎及有机杂质。2）场地上的水塘、水田、沼泽洼地应先排水疏干，挖出淤泥场地应做好临时排水措施，填土施工前，清除或夯实岩溶漏斗内的高压缩松散堆积物，进行必要的填前预处理。3）位于场地东南角的岩溶漏斗被作为垃圾堆场，其主要成分为生活、医用垃圾，已成为地下水的污染源，同时，垃圾的腐蚀对可溶岩具有较强烈的溶蚀作用，应首先进行彻底的垃圾处理。4、挖方要求：挖方边坡：老土按1：11：1.5；石质地段边坡根据工程地质条件确定。挖方地段不允许欠挖，但允许超挖，超挖不大于20厘米。5、挡墙及边坡回填区域压实系数按设计图纸要求；1）挡墙及边坡按设计图要求进行施工，包括铲除草皮、树根、垃圾；2）由于现无地质勘质料，投标单位应考虑挡墙地基处理；3）边坡处理按设计图要求进行施工，方格形浆片石骨架完工后，边坡清挖回填夯实。边坡绿化不在本招标工程范围内。4）建筑物（包括原料堆场）室内回填土压实度0.93.5）清除的淤泥及耕植土统一堆放在适当的范围内，作为场地绿化的培植土。6）绿化部位0.5米表层厚度尽量采用本场地内耕植土和淤泥，绿化部位0.5米以下压实度0.85.在沿道路的石质挖方地段，建议在设计标高的基础上，向下在挖1米，便于绿化和管线敷设。6、填土要求：1）填土必须分层铺筑，分层夯实，每层30厘米，用碎石土、卵石土以及风化岩可压碎的石块填料时，也应分层铺筑，间隙中用小石填塞夯实，用不易风化的石块填筑时，如石块粒度30厘米，原则上不宜填筑，但可作为挡土墙圬工用。2）填方地段应根据填料预留沉落量。3）填方边坡一般不小于1：1.5，填土时施工单位对使用之所有回填土回填前做实验测定最佳含水率，施工时采取技术措施保证在最佳含水率中压实。3）考虑到建构筑物基槽多余土方，一次场平时，道路填方路基和挖方路基先施工至本图设计标高减去0.6米后的标高值。4）如山坡坡度大于1：5时，应在山坡上2米宽度内斜4%台阶以利填土稳定。 7、编制依据1) 西南有色金属某某勘测设计院报告 2) 场地开挖平面图，土方量计算图 3）挡墙及边坡平面图，挡土墙构造图 5）土石方爆破工程施工及验收规范6）地基与基础工程施及验收规范四、各主要分项工程施工技术方案根据成本控制要求和设计要求，填方大于挖方75867.57立方，原则上不借土回填，石方也不考虑外运，在场地内平衡调整，调整原则：道路填方路基和挖方路基先施工至本图设计标高减去0.6米后的标高值。绿化区域现平土标高可以考虑降低0.6米。厂区设计永久性道路路基采用爆破石方提前铺筑，作为场区施工临时道路。建构筑物平土标高可以考虑降低0.3米。（一）、施工现场测量定位：（1）、施工控制网：根据设计施工定位放线图上的坐标位置、基线、基点的相关数据和建设单位或相关方移交的控制点，用全站仪、经纬仪、水准仪、钢尺进行网点的测设。（2）、施工控制网点、水准点等控制点标志应设置牢固、稳定、不下沉、不变位，并用砼保护，同时加高护拦围护。（3）、填土区分层标高位置划出后，清楚标识并固定，以防机械施工时破坏，并让机械操作手能醒目看到标识。（4）、进场后，建设方与施工方测量人员对现场实际地形进行复测，并建立方格网，相对准确计算挖填工程量，作好土方调配工作。（二）、土石方开挖：根据本工程的规模、地质情况及施工现场条件，土方开挖施工机械选择用反铲挖掘机和自卸汽车配合进行，局部采用Z50装载机铲运施工，爆破打眼采用柴油空压机和风钻。机械配置A土方开挖本工程的土石方总开挖量约为423978.09m3，计划挖土石方工期为60天，其中挖石方量为20160 m3，挖土方量为403818.09m3，换填碎石土估10000 m3。土石方开挖：本工程计划日挖土石方强度为： 423978.09m3/60天=7066 m3/天，考虑不利的各种因素，每天日挖土石方强度为： P=7066 m3/天*1.1=7773 m3/天。我司拟在现场布置CAT330L挖掘机10台，PC220挖掘机4台。则：CAT330L挖掘机的日挖土量为：1800 m3/天*10=18000 m3/天PC220挖掘机的日挖土量为：800 m3/天*4=3200 m3/天每天挖掘机的日挖土强度为：18000 m3/天+3200 m3/天=21200 m3/天，考虑到机械的故障因素，每天挖掘机日挖土强度应为：Q=21200 m3/天*0.75=15900 m3/天。而P <Q，所以挖土石方的机械配置合理，能满足所需工期要求。B、石方爆破：本工程石方爆破量为20160m3，计划日爆破强度为20160 m3/45天=448 m3/天，考虑不利的各种因素，每天日爆破石方强度为：M=448 m3/天*1.1=493 m3/天。 我司拟在现场布置CLQ80A潜孔钻1台，CLQ-15凿岩机3台，则：CLQ80A潜孔钻日爆破量为：400 m3/天*1*1.5=600 m3/天CLQ-15凿岩机日爆破量为：200 m3/天*3*1.5=900m3/天每天爆破强度为600 m3/天+900 m3/天=1500 m3/天，考虑到机械的故障因素，每天爆破强度应为：N=1500m3/天*0.75=1125 m3/天。而M < N，所以石方爆破的机械配置合理，能满足所需工期要求。C、土石方运输：土石方每天的日开挖量为P=7773 m3/天，其日运输量也应为=7773 m3/天。我司在现场配置了EQ341自卸汽车50台， EQ340自卸汽车10台。则：EQ341自卸汽车运土量为：300 m3/天*50=15000 m3/天EQ340自卸汽车运土量为：200 m3/天*10=2000 m3/天考虑到汽车故障的原因，每天的总运量为H=（15000+2000）*0.75=28000*0.75=12750 m3/天，而 P< H，所以自卸汽车的配置合理，满足工期要求。D、本工程的土方回填量为499845.66m3，土方回填的工期为60天，则日平均回填量为：K=499845.66 m3/60天=8331 m3/天*1.1=9164 m3/天。我司配置YZTY22重型压路机1台，CA25D振动压路机3台。则：YZTY22重型压路机的日压土量为：1500 m3/天*1*2=3000 m3/天。CA25D振动压路机的日压土量为：1000 m3/天*3*2=6000 m3/天。考虑到机械故障的原因，每天的总压土量为：F=（3000+6000）*0.75=6750 m3/天。而K<F，所以自回填土机械的配置合理，满足工期要求。 由以上分析可以说明，本工程的土石方机械的配置选择：挖方工程计划使用CAT330L挖掘机10台，PC220挖掘机4台；YZTY22重型压路机1台，CA25D振动压路机3台；EQ341自卸汽车50台，EQ340自卸汽车10台，4台Z50装载机、4台推土机为主要机械力量进行施工，爆破采用CLQ80A潜钻孔1台，CLQ-15凿岩机3台。施工前，先采用挖掘机、推土机、人工配合清理杂草、腐植土、灌木丛，并对污水引导排放。土方开挖时，确定挖填零界线是一项十分关键的工作，它可以保证施工过程有的放矢，使开挖过程能够有计划、有步骤顺畅进行。大量土方开挖由挖掘机完成，而余下的30cm 厚土层用推土机铲土，局部人工清挖，以保证挖方区的范围、高程的准确，并保证原土尽量不被破坏。开挖保证措施：A、开挖过程中，应经常校核测量开挖平面位置、水平标高、控制高程、水准点和边坡坡度等是否符合施工图纸的要求。监理工程师有权随时抽验的上述校测量成果，或与联合进行核测。B、土方开挖根据技术条款、施工图纸的要求和监理工程师的指示，按土方明挖工程的开挖线进行施工，若在实施开挖中偏离指定开挖线，应重新修整直到监理工程师认可为止。C、应妥善制定施工安全措施，在危险地带应设置明显的标志。夜间施工时，应根据技术条款有关规定安设足够的照明。D、施工过程中发生降雨时，应备有保证基础工程质量和安全施工的技术措施，有效防止雨水冲刷边坡和侵蚀地基土壤。E、在开挖过程中，应做好临时性地面排水设施，包括按监理工程师要求保持必要的地面排水坡度、设置临时坑槽、使用机械排除积水以及开挖排水沟排走雨水和地面积水等。采取的临时排水措施，应注意保护附近建筑物及其基础免受冲刷和侵蚀破坏。F、对位于地下水位以下的基础需要在旱地进行开挖时，可根据基坑的工程地质条件采用降低地下水位的措施。按施工图纸的要求和有关技术规范的规定，编制降低基础地下水位的施工技术措施，报送监理工程师批准后实施，其施工技术措施的内容包括：排水孔、井或排水洞布置，抽排水设备配置以及基础开挖措施等。G、进行工程开挖时，应将可利用渣料和弃置废渣分别运至指定地点分类堆存。严格按照监理工程师批准的施工措施计划所规定的堆渣地点、范围和堆渣方式进行堆存，应保持渣料堆体的边坡稳定，并有良好的自由排水措施。H、 施工顺序:平整场地清土石方爆破石方装运土方挖运土方回填碾压挡墙砌筑边坡处理。本工程的土石方开挖分为4个开挖区段，土石方回填分为6个回填区段，但主要集中在第5区段。（三）、回填土：填方工程计划使用4台压路机、4台推土机分块作业，填方工程施工时，按以下顺序进行：（1）、推土机清除地面杂物（灌木丛、灌木林、植被、腐植土），挖掘机清除淤泥、树桩（根）、建筑垃圾，局部机械不能施工地段（如陡坡上）采用人工清除。（2）、通过测量放线，确定各填方区填土边界及分层填土标志。（3）、为保证每层填土厚度30cm，在倒土时适当控制每车倒土间距，以便推土机推平时用最少遍数达到最佳厚度。同时应对用于回填的土质、土的含水率等进行监控检查，不合格土质严禁进场回填。土的含水率过大，则需采用翻晒、晾晒等办法处理，土的含水率过低，则采用洒水、及时碾压（边平边压）等办法处理。（4）、回填碾压，在第一层碾压时，根据相同土质厚度，相同含水率的土层按不同遍数进行碾压，然后根据不同遍数所取土样的压实系数来确定最佳压实遍数，并按最佳压实遍数进行碾压。碾压结束后，及时由专职实验员采用环刀法取样检验看该土层压实系数是否能满足设计要求（0.93）,并根据压实系数及时调整影响密实的各项指标（如土质、含水率、填土散铺厚度、碾压遍数），从而最终保证回填土的质量。（5）、土方碾压采用压路机分层碾压实，应注意以下几点：.填土应从场地最低处开始，水平分层回填碾压。必须分段填筑时，每层接缝处应作成斜坡形（倾斜角度11.5），碾迹重叠0.51.0m，上下锚缝距离1m。.为保证填土压实的均匀性及密实性，避免滚子下陷，在重型碾压机碾压之前，应先用轻型压实机械（如推土机）推平，低速压45遍，使表面平实。.压实机压实为填方时，应控制行驶速度，超过一定限度，压实效果显著下降，一般不应超过下列规定：平碾、振动碾2km/h，羊足碾3km/h。.机械碾压时，应保证边缘部位的压实质量，对不要求边坡修整的填方，边缘应宽填0.5m，对要求边坡整平拍实的填方，边缘宽填0.2m。.用压路机进行大面积填方压时，应从两侧逐渐向中间。每次碾压轮迹应有1520cm的重叠度，避免漏压。轮压的下沉量一般压至不超过12cm为度。碾压不到之处，应用人力夯或小型夯实机配合夯实。.填方应按设计要求预留一定沉降量，以备自然下沉，沉降量可按不超过填方高度的3%预留。.填土区如有地下水或表面积水时，应在四周设排水沟和集水井，将水位降低，或设置排水盲沟。已填好的土如遭受水泡应把上层稀泥铲除后，再进行下道工序。填方区应碾压成中间稍高两边稍低，以利于排水。.挡墙背回填土：在进行挡墙背回填土时，压路机压至距挡墙背3050cm 处为止，剩余部份采用蛙式打夯机压实，以防止压路机碾压对挡墙造成大的冲击或振动。.以上满足后，进入下一土层施工，并应严格控制后一层的表面高程。.水塘片回填，先清除淤泥和腐植土。（四）、地基处理级配砂夹石换填：局部地基处理按级配砂夹石换填，换填深度为3米，换填级配砂夹石垫层厚度z为2米。根据建筑地基处理技术规范J2202002计算换填垫层底面宽度b´： b´b+2ztgb´垫层底面宽度（m）；z 基础底面下垫层厚度（m）；b 条形基础底面的宽度（m）；设计b1-1=1.8m，b2-2=1.5m，b3-3=1.1m，b4-4=1.12m，b5-5=2.1m； 压力扩散角，因zb 均0.5，碎石材料，故=300 (查表4.2.1而得) 。经计算：2ztg=2.31m 即：b´1-1=4.11m，b´2-2=3.81m，b´3-3=3.41m，b´4-4=3.43m，b´5-5=4.41m。根据以上计算和商铺开间尺寸及基础图，该基槽宜整块换填，外框沿外墙基础边宽填不低于1.2米，并按基槽开挖坡度要求增加换填宽度。施工要求：（1）、换填砂石原材料，宜选用碎石、卵石、角砾、圆砾、砾砂、粗砂、中砂或石屑（粒径小于2mm的部分不应超过总重的45%），应级配良好，不含植物残体、垃圾等杂质。当使用粉细砂或石粉（粒径小于0.075mm的部分不应超过总重的9%）时，应掺入不少于总重30%的碎石或卵石。砂石的最大粒径不宜大于50mm。（2）、在碎石垫层底部宜设置150300mm厚的砂垫层，以防止软弱土层表面的局部破坏，同时必须防止基坑边坡坍土混入垫层。基坑开挖结束时，应立即进行级配碎石垫层施工。（3）、换填垫层施工应注意基坑排水，确保压实最佳含水率，但不得在浸水条件下施工。（4）、根据实际地形，基坑底面应挖成台阶，使垫层底面设在同一标高上，并按先深后浅的顺序进行垫层施工。（5）、换填垫层施工采用推土机摊铺、压路机碾压，分层厚度和每层压实遍数等通过实验确定，一般情况下，换填垫层的分层厚度可取200300mm。为保证分层压实质量，严格控制碾压速度，应根据不同遍数所取试样的压实系数来确定最佳压实遍数，并按最佳压实遍数进行碾压。碾压结束后，及时由专职实验员采用灌砂法取样检验看该土层压实系数是否能满足设计要求（0.96）,并根据压实系数及时调整影响密实的各项指标（如级配、含水率、填土散铺厚度、碾压遍数），从而最终保证换填垫层的施工质量。（6）、该换填垫层适宜采用振动碾。质量检验必须分层进行，应在每层的压实系数符合设计要求后铺填上一层。（五）、石方爆破方案石方开挖爆破采用浅孔松动爆破，台阶式布置。每一台阶高2米，使用岩石硝铵炸药，电雷管起爆。炮眼竖直布置，孔深2.0米，最小抵抗线取1.21.6米，炮孔间距1.52米，排距1.52米，成梅花形交错布置，每个炮眼装药量取1公斤。在实际施工中，需根据岩层节理、层理裂缝和岩石风化情况，适当调整炮眼位置、炮眼间距和炮眼方向及每个炮眼装药量。在基坑边缘处，要适当加密炮眼和减少装药量，以减少爆破对岩层的扰动，确保边坡稳定，保证下层施工安全。爆破安全防护措施A、安全防护措施在爆破现场附近的房屋、电线、电缆采用适当的爆破方法和防护措施，以确其安全。在爆破设计时采用松动爆破，以减少飞石和爆破地震作用，及爆破产生的冲击波。为避免桥台开挖对周围建筑影响，避免飞石落及建筑物上，减少冲击波，爆破时在建筑物方向设立篱笆防护。石方爆破后，要及时清理松方，保证排渣道畅通。B、安全技术规程1、石方爆破作业，以及爆破器材的管理、加工、运输、检验和销毁等工作均匀应按国家现行得爆破安全规程（GB6722-86）执行。2、选择炮位时，炮眼口应避开正对得电线、路口和构造物。凿打炮眼时，坡面上得浮岩危石应予清理。凿眼所用工具和机械要详细检查，确认完好。严禁在残眼上打孔。机械钻眼，宜采用湿式凿岩或带有捕尘器得凿眼机。凿眼机支架要支稳，严禁用胸部和肩头紧顶把手。风动凿岩机管道要顺直，接头要紧密，气压不应过高。电动凿岩机的电缆线宜悬空挂设，构造时应注意观察电流值是否正常。空压机必须在无荷载状态下起动，开启送气阀前，应将输气管道联接好，不得扭曲。在征得凿眼机操作人员同意后方可送气，出气口前不得有人工作或站立。贮气瓶内压力不得超过规定值，安全阀应灵敏有效。运转中应注意检查是否有异常情况，不得擅离岗位。3、爆破器材应严格管理，必须实施实销实报，剩余得爆破器材必须当日退库，严禁私自收藏，乱丢乱放。更不得用爆炸物品炸鱼、炸兽。发现爆破器材丢失、被盗要立即报告，等待处理。作业人员在保管、加工、运输爆破器材过程中，严禁穿着化纤衣服。爆破器材应按规定要求进行检验，对失效及不符合技术条件要求得不得使用。爆破器材应由专人领取，炸药与雷管严禁由一人同时搬运。电雷管严禁与带电物品一起携带运送。爆破器材运送，应避开人员密集地段，并直接送往工地，中途不得停留，并不得随地存放或带入宿舍。4、制作起爆药包（柱），应在专设的加工房或爆破现场的专用棚内进行。棚内不准由电气、金属设备，无关人员不得入内。导火索要用快刀切齐，轻轻插入雷管，不得猛插、旋转或摩擦。管口药用安全铰钳夹紧，严禁用牙咬。纸壳雷管应用胶布包扎严密。药卷应用和雷管同样直径的竹、木锥子扎一个深为1.5倍雷管长度的小孔，然后放入接好引线的雷管，封闭扎口。雷管不得露在药柱外面。加工的起爆药包（柱），不应超过当班爆破作业的需要量。装炮工作必须遵守下列规定：（1）装药前应对炮眼进行验收和清理；对刚打成的炮眼应待其冷却后装药，湿炮眼应擦干后才能装药；（2）严禁烟火和明火照明；无关人员应撤离现场；（3）应用木质炮棍装药，严禁使用金属器皿装药；深孔装药出现堵塞时，在未装入雷管、起炮药柱前，可采用铜和木质长杆处理；（4）装好的爆药包（柱）和硝化甘油类炸药，严禁投掷或冲击；（5）不得采用无填塞爆破，也不得使用石块和易燃材料填塞炮孔；不得捣固直接接触药包的填塞材料或用填塞材料冲击起爆药包，也不得在深孔装入起爆药包后直接用木楔填塞；填塞炮眼时不得破坏起爆线路。已装药的炮孔必须当班爆破，装填的炮孔数量应以一次爆破的作业量为限。5、爆破工作必须有专人指挥。确定的危险区边界应有明显的标志，警戒区四周必须派设警戒人员。警戒区内的人、畜必须撤离，施工机具应妥善安置。预告、起爆、解除警戒等信号应有明确的规定。爆破时，应点清爆炸数与装炮数量是否相符。确认炮响并过5min后，方准爆破人员进入爆破作业点。6、电力起爆必须遵守下列规定：（1）在同一爆破网路上必须使用同厂、同型号的电雷管，其电阻值差不超过规定值（应控制在±0.2以内）；（2）爆破网路主线应绝缘良好，并设中间开关，与其它电源线路应分开敷设；（3）必须严格检查主线、区域线、端线、电源开关和插座等的断通与绝缘情况，在联入网络前各自的两端应短路；（4）爆破网路的联接必须在全部炮孔装填完毕，无关人员全部撤至安全地点后进行；联接应由工作面向起爆站依次进行，两线的接点应错开10cm，接点必须牢固，绝缘良好；（5）用动力或照明电源起爆时，起爆开关必须方在上锁的专用起爆箱内，起爆开关箱和起爆器的钥匙在整个爆破作业时间里，必须由爆破工作的负责人严加保管，不得交给他人；（6）装好炸药包后，必须撤除工作面的一切电源；雷雨季节应采用非电起爆法。7、石方地段爆破后，必须确认已经解除警戒，作业面上的悬岩危石也经检查处理后，清理石方人员方准进入现场。(六)、挡墙砌筑 1、挡墙基槽土方开挖：挡墙基槽土方选用机械开挖，基底预留300mm人工清挖；局部地段用人工开挖，遇岩石根据工程量大小选用施工机具和施工方法。挡墙基槽土方宜分段间隔开挖，先挖桩位土方，在开挖墙身位置，开挖过程中必须保证土体稳定，必要时设支撑，在保证安全的前提下进行施工。2、挡墙背土方回填：1）、挡墙背填土宜选择透水性较强的填料，当采用粘性土作为填料时应掺入适量的石块。场地内挡土墙两侧1.5m范围内用土夹石回填，保证压实系数0.93，碎石掺入量30%。2）、在进行挡墙背回填土时，压路机压至距挡墙背3050cm 处为止，剩余部份采用蛙式打夯机压实，以防止压路机碾压对挡墙造成大的冲击或振动。 3）、挡土墙砌出地面后，基坑必须及时回填，以免积水，影响墙体稳定。4）、挡墙背滤水层宜与背填土同时施工，必要时做排水暗沟，确保卸水通畅。3、挡墙砌筑：挡土墙墙高小于8米均为毛石砌筑挡墙。1）、墙高不大于6米的毛石挡墙采用M7.5水泥沙浆砌筑MU30块石；墙高大于6米小于8米的毛石挡墙，采用M10水泥沙浆砌筑MU30块石。毛石粒径最小厚度15cm，尽可能选用较大的和表面较平整的块石。挡墙外露面用M7.5水泥砂浆勾缝。2）、基槽开挖后及时进行地基验槽隐蔽验收，及时进行下道工序，把地基土封蔽起来，防止扰动。3）、毛石挡墙砌筑前根据设计挡墙的坡比制作标杆，标杆应反映出坡比及标高，以便于施工控制。4）、砌筑砂浆采用机械搅拌，农用翻斗车运输。砂浆搅拌严格按试验室配合比计算出施工配合比，并按施工配合比每盘过磅计量搅拌，确保砂浆搅拌质量。5）、砌筑挡墙时，应分层错开并利用标杆挂线砌筑，做到座浆饱满、灰缝饱满、填缝密实、每层砌块大致平整。6）、泄水孔尺寸100×150mm，间距2.5m，泄水坡度4%，最下一层泄水孔的出水口应高出地面300mm，边砌筑挡墙边安装泄水孔。（七）、边坡防护及排水工程施工 1、防护工程 本工程根据不同的地形和地段，防护工程设有浆砌片石护面墙和浆砌片石挡土墙。 （1）浆砌片石护面墙施工 在施工中首先按设计要求清除基底泥土，设好坡度，高度大于5m时，并按图纸所示挖设耳墙，砌筑时，自下而上采用挤浆法砌筑，在墙面按梅花形布设泄水孔，泄水孔后填筑砂和碎石反滤层。护面墙纵向每1015m设伸缩缝一道，用沥青麻絮填塞。砌筑时先夯实基底垫层灰土，经监理工程师检验同意后，方可开始砌筑。砌筑时必须两面立杆挂线或样板挂线，外面顺直整齐，逐层收坡，内面线可大致适顺。在砌筑过程中经常校正线杆，以保证砌体各部尺寸符合图纸要求。砌体沉降缝、伸缩缝、泄水孔等要严格按照施工设计图和施工规范的要求设置；砌筑前石料要干净，饱水；砌体分层砌筑，分层错缝，挤紧，外圈定位行列和镶面石块按“丁顺相间”或“二顺一丁”排列;砌缝宽度不大于3cm,砌缝料和砂浆填塞饱满;砌筑上层时，不在已砌好的砌体上抛掷，滚动，翻转料和砂浆填饱满;砌筑上层时，不在已砌好的砌体上抛掷，滚动，翻转和敲击石块。 （2）挡土墙施工方案 挡土墙纵向分段长度一般为1015m,缝宽23cm.砌体施工采用机械拌浆，挡土墙应错缝分层砌筑，里外交错咬合后，上下层竖缝错开，需待砂浆强度达到70%以上时，方可回填墙背填料，严禁将墙内边坡砌成光滑面，并保证竖向缝隙灌浆饱满。砌筑的顺序是先角石、边石、面石，后砌填腹石。挡墙的面石按设计要求加工，两顺一丁交替砌筑。丁石的长度是高度的1.5倍，砌筑过程中严禁采用外面侧立石块，中间填心的的砌筑方法。砌体分层座浆砌筑，砌筑前若地基承载力达不到要求时，应先对地基进行处理，以满足设计要求的承载力 ，保证基坑干燥，地面排水通畅。砌筑时两面立杆挂线并经常校正，保证砌体各部分尺寸符合设计要求。若分段进行砌筑的砌体，相邻间两砌体高差不宜过大，应控制在1.2米以上。壁顶砂浆压顶或砌块压顶都要做得严密平整，不可从顶面漏水浸入墙体内影响挡墙的稳定性。石材表面的泥垢等杂质应清除干净。砌筑完成后勾缝。挡土墙施工中不得震动养护期的砌体。砌筑材料采用7.5号砂浆砌30号片时，采用10号砂浆勾缝及抹面。墙背填料须分层压实，填料为透水性材料，严禁采用膨胀性和高塑性土壤。挡墙按设计要求设置泄水孔，上下排泄水孔错开分布，泄水孔周围应填具有反滤作用的粗粒填料。挡墙上挖孔设置涵时墙背与涵台台背基础相接处应设缝隔开，缝宽23cm，并用沥青麻絮或者其它具有弹性的不透水性材料填塞。防护工程施工顺序：测量放线开挖基槽地基承载力检测人工清理基槽人工支砌基础放线人工支砌墙身五、工程质量保证措施确保工程质量，建立完善的质量保证体系，是实现质量控制的关键，为此成立以项目总工为首的，质量检测人员具体负责的，以质量检测、材料试验、现场管理为核心的质量保证体系。本工程的质量目标是：分部、分项工程全部一次交验合格。具体措施如下：强化全面质量管理，明确岗位职责建立项目经理、总工程师、质检工程师、现场旁站质检员三级质量控制机构。强化质量意识、严格掌握质量标准。对全体施工人员进行质量意识教育，抓好职工岗位培训，清楚质量标准，熟悉工艺流程，明确创优目标。实行“质量一票否决权制度”，质量不合格的工程坚决返工。认真坚持“三检”制度。施工中严格按质量监控程序报检。质检旁站人员必须佩戴质检员标志上岗，坚持全天候检查监督。在整个工程施工中将严格遵守如下十项管理制度，确保工程质量。(1)岗位责任制度(2)施工复测制度(3)技术交底制度(4)开竣工报告(5)材料检验制度(6)试验室抽样制度(7)隐蔽工程检查制度(8)工程负责人质量评定奖惩制度(9)工程自检互检制度(10)工程质量事故处理制度做好技术保障工作由项目总工程师组织技术人员熟悉施工图纸、技术规范及合同文件，进行技术交底；组织人员对线路复测，施工工程中，做到层层有技术交地；每道施工工序有操作程序和施工方法交底书。施工资料和竣工资料全部实行微机化管理，做好记录和整理工作，竣工资料与工程同步完成。强化试验、检测手段，用科学的数据指导生产坚持工前试验、工中检查、工后检测的检验制度，各种试验必须及时，按技术规范要求的频率取足试验数据并确保准确无误。施工中必须以检测数据控制工程质量，严格执行工程技术规范，凡达不到要求的查出原因实施弥补措施，直到符合公路工程质量检验评定标准为止，否则不能进行下道工序的施工。从而使每道工序的成果都达到优良，坚决做到文明施工、规范作业、有章可循，确保工程质量。严把原材料质量关所有原材料必须具有出厂合格证，在采购之前抽样试验不合格的材料严禁进入施工现场，施工中加强对材料的存放和保管。加强工序和质量通病的质量控制（a）填方地段要选择渗水性良好含水量适宜的填料填筑，碾压采用大型震动、小型静压配合，分层碾压，随机检测。(b)进行挡墙背的填土处理，尽量采用震动压路机碾压，碾压不到的极少数空白点用内燃打夯机夯实。(c)挡墙工程严格做好地基检验，混凝土和砌筑砂浆严格按配合比配料，并用机械拌和。严格控制砌筑工艺。（d）填挖结合部的填筑，当原地面坡比大于1：5，将原路堤挖成不小于2米的台阶，分层进行搭接碾压，使之相互交叠衔接，以减小路堤的不均匀沉降。六、安全文明施工保证措施1、建立健全的安全生产责任制企业法人代表（公司经理）是公司安全生产第一责任人，而项目经理却是工程项目施工安全第一责任人。施工班组、项目经理、公司经理层层签定安全生产责任合同。项目经理根据工程施工特点以及项目部的建制情况，与项目管理人员直至班组和特殊工程作业人员签订安全责任合同，明确各自的安全生产责任、权利、义务的范围以及奖惩办法。2、安全管理体系公司领导公司分管领导安全环保部项目经理项目总工项目副经理项目安全员各施工班组项目部管理成员3、项目部建立各项安全生产规章制度 1）、安全生产教育制度：作好入场工人、变换工种和其他进入现场人员的“现场安全教育”，经教育后的人员应填写职工“三级安全教育登记表”。教育的内容除理论外，还应注重安全技能训练，经理论和初步综合测试，测试合格后方可入场。特殊工种工人应经过专业培训，取得劳动管理部门颁发的上岗证方可上岗操作，所持证件必须在有效期内。2）、落实安全技术措施管理制度：项目总工组织项目经理、安全员及相关部门人员参加安全技术方案的评审，经过评审后签字批准。经过批准的安全方案，必须在施工过程中贯彻实施，对安全防护搭设措施的更改应由项目总工执行，未经安全生产领导小组同意，防护措施不得随意拆除和变更。3）、落实分部分项安全技术交底制度、公司安全技术交底由主任工程师主持交底工作，技术科、安全科参加。接受交底人为项目部安全生产领导小组，交底内容为施工组织设计和施工安全方案。、项目级安全技术交底由项目经理主持，由项目经理、项目技术负责人交底，接受交底人为管理人员直至各作业班组。交底内容为工程处技术交底内容和单位工程分部分项安全作业指导书内容。、班前安全技术交底由施工员和班组等向作业班组人员进行交底，讲明今日作业任务、作业部位和应遵守的安全事项，传达上一级安全技术交底要求。、以上各级安全技术交底都应有书面记录，有交底人和接受交底人签字，双方都应妥善保管记录。4）、建立和落实安全生产检查制度 、建立项目部安全检查轮流制：安全值日员由项目部安全小组成员轮流担任，项目专职安全员负责全部安全事宜，负责处理当日现场存在的事故隐患，并作好记录。、项目部应积极配合公司的检查、监督和指导，整改隐患，提出预防隐患发生的方案和措施，切实作到把事故隐患消灭在萌芽之中。4、安全生产施工管理措施1）、贯彻执行党和国家及工程所在地各级人民政府关于安全生产的一系列方针、政策、法规、条例和规定，树立“安全第一，预防为主”的思想。2）、所有参加施工的人员，进入施工现场都必须戴好安全帽，不得穿拖鞋或赤脚进入工地，服从车间安全生产管理；在施工作业过程中，不得打闹开玩笑；
