智能化系统工程施工组织设计及技术方案.doc

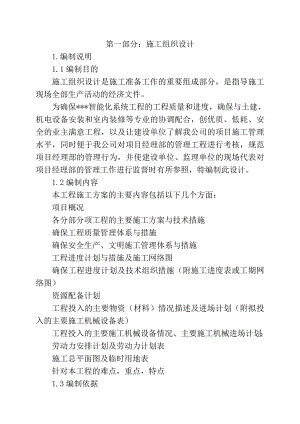

第一部分：施工组织设计1.编制说明1.1编制目的施工组织设计是施工准备工作的重要组成部分，是指导施工现场全部生产活动的经济文件。为确保*智能化系统工程的工程质量和进度，确保与土建、机电设备安装和室内装修等专业的协调配合，创优质、低耗、安全的业主满意工程，以及让建设单位了解我公司的项目施工管理水平，同时便于我公司对项目经理部的管理工程进行考核，规范项目经理部的管理行为，并使建设单位、监理单位的现场代表对项目经理部的管理工作进行监督时有所参照，特编制此设计。1.2编制内容本工程施工方案的主要内容包括以下几个方面：项目概况各分部分项工程的主要施工方案与技术措施确保工程质量管理体系与措施确保安全生产、文明施工管理体系与措施工程进度计划与措施及施工网络图确保工程进度计划及技术组织措施（附施工进度表或工期网络图）资源配备计划工程投入的主要物资（材料）情况描述及进场计划（附拟投入的主要施工机械设备表）工程投入的主要施工机械设备情况、主要施工机械进场计划；劳动力安排计划及劳动力计划表施工总平面图及临时用地表针对本工程的难点，重点，特点1.3编制依据智能建筑设计标准（GB/T50314-2006）民用建筑电气设计规范(JGJ/T16-92)综合医院建筑设计规范JGJ49-88电气装置安装工程施工及验收规范（GBJ232-92）综合布线系统工程设计规范（GB/T50311-2007）综合布线系统工程验收规范（GB/T50312-2007）大楼通用综合布线系统（YD/T926.1-97）商用建筑线缆标准（EIA/TIA-568B）商用建筑通信通道和空间标准（EIA/TIA-569）商用建筑电信设施管理标准（EIA/TIA-606）商用建筑通信接地接续要求（EIA/TIA-607）信息技术互连国际标准（ISO/IEC11801-95）通信光缆的一般要求（GB/T7427-87）通信布线系统信息技术欧洲标准（EN50173）无屏蔽双绞线系统现场测试传输性能规范（EIA/TIATSB67）高层民用建筑设计防火规范（GB50045-95）电子信息系统机房设计规范GB50174-2008有线电视系统工程技术规范（GB50200-94）建筑装饰工程施工及验收规范（JGJ73-91）防静电工程技术规范（DGJ08-83-2000）智能建筑施工及验收规范（DG/TJ08-601-2001）智能建筑评估标准（DG/TJ08-602-2001）建筑电气工程施工质量验收规范（GB50303-2002）国际图像音视频编码标准（ISO11172）工业企业通讯接地规范（GB579-85）扩声系统的声学特性指标与测量方法(WH01-93）厅堂扩声系统声学特性指标(GYJ25-86）厅堂扩声特性测量方法(GB4949-85）厅堂扩声系统设备互联的优选电气配接值(SJ2112）会议系统及其音频性能要求(GB/T15381-94）视听视频和电视设备及系统音频盒式系统(GB/T14220-93）语言清晰度指数的计算方法(GB/T15485）安全防范工程技术规范(GB50348-2004）视频安防监控系统工程设计规范(GB50395-2007）安全防范工程技术规范(GB50348-2004）入侵报警系统技术要求(GA/T269-2001）安全防范工程费用概预算编制办法(GA/T70-2004）安全防范系统通用图形符号(GA/T74-2000）安全防范工程程序与要求(GA/T75-94）中华人民共和国公共安全行业标准(GA38-92）民用闭路监视电视系统工程技术规范(GB50198-94）工业电视系统工程设计规范(GBJ115-87）彩色电视图像质量主观评估方法(GB740187）入侵探测器通用技术条件(GB10408.1-1989）防盗报警中心控制台设计规范(GB/T16572-1996）各专业提供的技术资料和图纸国家、安徽省及芜湖市有关规范要求等2.核对土建与安装图纸之间有无矛盾和错误，明确各专业之间的配合关系。3.细化施工工期的时间表4.技术交底明确所承担施工任务的特点、技术质量要求、系统的划分、施工工艺、施工要点和注意事项等，做到心中有数，以利于有计划、有组织，多快好省的完成任务。二是对工程技术的具体要求、安全措施、施工程序、配制等。5.施工预算建筑安装工程预算，按不同的设计阶段编制的可以分为：设计概算、施工图预算、设计预算等。6.施工组织设计二、施工阶段配合土建工程及其他工程，注意和遵循其施工规律。1.预留孔洞和预埋管线与土建工程的配合在土建基础施工中，应做好接地工程引线孔、地坪中配管的过墙孔、电缆过墙保护管和进线管的预埋工作。2.线槽架的施工与土建工程的配合线槽架的安装施工，在土建工程基本结束以后，与其他管道（风管、给排水管）的安装同步进行，也可稍迟于管道安装一段时间，但必须解决好弱电线槽架与管道在空间位置上的合理安置和配合。3.管线施工与装饰工程的配合配线和穿线工作，在土建工程完全结束以后，与装饰工程同步进行，进度安排应避免装饰工程结束以后，造成穿线敷设的困难。4.各控制室布置与装饰工程的配合各控制室的装饰应与整体的装饰工程同步，弱电系统设备的定位、安装、接线端连接，应在装饰工程基本结束时开始。三、调试开通阶段先单体设备或部件调试，而后局部或区域调试，最后整体系统调试，具体调试按系统种类而定。四、竣工验收阶段本工程验收分为隐蔽工程、分项工程和竣工工程三项步骤进行。1.隐蔽工程验收弱电安装中的线管预埋、直埋电缆、接地极等都有属隐蔽工程，这些工程在下道工序施工前，应由建设单位代表（或监理人员）进行隐蔽工程检查验收，并认真输好隐蔽工程验收手续，纳入技术档案。2.分项工程验收某阶段工程结束，或某一分项工程完工后，由建设单位会同设计单位进行分项验收；有些单项工程则由建设单位申报当地主管部门进行验收。3.竣工验收工程竣工验收是对整个工程建设项目的综合性检查验收。在工程正式验收前，由施工单位进行预验收，检查有关的技术资料、工程质量，发现问题及时解决好。再由建设单位会同设计单位和由建设单位申报当地主管部门进行验收。2.4工程总体设想2.4.1工期目标合同签订后120天内所有材料设备到场，并完成安装调试、验收结束。2.4.2质量标准合格。满足整体工程能确保合格。2.4.3安全生产目标杜绝死亡、重伤事件，安全施工。确保获得省优。3.各分部分项工程的主要施工方案与技术措施3.1系统总体施工、调试措施3.1.1系统施工指导思想针对*智能化系统工程项目，我公司的施工指导思想是：要求工程项目部严格按照公司行之有效的质量保证体系和管理办法进行运作，要质量、安全、工期、文明施工一起抓，并制定和贯彻执行本工程的质量计划和工期计划，对管理职责、文件和资料、材料采购、施工过程、检查和试验、不合格品的预防和纠正、产品保护、质量记录、服务质量等进行全方位严格控制，以确保工程质量。同时要求项目部严格按照施工规范、操作规程和有关安全生产、文明施工要求施工，认真做好技术安全交底和落实安全技术措施，强化安全检查和整改工作，以保证施工安全。尽力采用“四新"技术，以先进的施工机械设备和先进的施工方法，通过系统和科学的组织管理，达到国际国内标准，确保工期按期完成的目标。充分发挥我公司现有的施工技术水平，做到守合同、守信誉、优质、安全、文明、高效地完成本工程全部合同规定的任务，使用户满意。3.1.2配套工程搭建*智能化系统工程，作为*的配套工程，也是*的重点工序之一。按照施工设计方案的规范要求，对系统线缆进行铺设，并保证线缆的通路。线缆经大楼各层的弱电井出来后通过吊项的线槽，经吊项内管线槽入室，沿墙面内预埋的镀锌管线槽按照施工图纸指定的位置将线缆铺设到位。各前端设备的电源供电线路，采用由弱电间12V/24V集中供电的方式，电源线根据传输距离计算电压衰减值。视频线和信号线严禁与强电线包括AC220V连在一个层内或一个线槽、桥架内。3.1.3设备安装调试工程在系统线缆铺设完毕后，根据室内装修施工进度进行相应设备的安装和调试工作。根据施工前的图纸审核和技术交底工作，安排施工前的施工培训工作，按照培训要求安装各系统的相关设备，并保证设备的可运行性；工程在施工前对可预见的施工难点进行分析，并安排技术人员进行技术支持，保证工程进度和工程质量，按期完成施工进度。3.1.4总体施工管理措施1.设立测量放线小组，专职测量和保证线路的精确度，将线缆损耗降到最低点。2.结合本工程的特点，在开工前制定详尽的施工组织方案和创优良工程的质量目标计划及质量保证措施，设立质量管理小组对工程质量实行全面监控，有计划、有组织地对各分阶段工程进行预控，实行过程目标控制，以阶段保部分，以部分保单位工程，从而达到较高的质量水平。3.针对本工程预留预埋多及专业施工的特点，设立工程流水作业与相应的施工小组，各小组负责不同的工作任务提高工程效率和进度。4.采用信息化技术作为主要管理手段，建立信息化的管理平台，在施工过程对整个工程的工期、质量、成本进行有效的控制。编制详细而周密的施工整体控制计划，明确各专业进场和配合及交出时间，以保证整体计划的按期实现。加强工程管理，搞好各工种各专业的配合协调，加强对各专业部分的质量控制，通过严密完善的公司质量管理体系，确保“优良工程"的实现。5.根据施工现场场地的概况，施工场区内将施工区、生活区及办公区相对分开部署，尽量避免相互间的影响。3.2系统施工准备3.2.l施工管理制度建立1.按项目管理规定和IS09000质量体系文件规定而建立的项目管理制度2.项目经理部组织机构及职责3项目现场标准化管理制度4.项目安全管理制度5.项目施工生产管理制度6.项目质量管理制度7.项目技术管理制度8.项目材料管理制度9.项目机械使用管理制度10.项目技术资料管理制度11.项目现场管理制度3.2.2施工技术准备1.由公司技术部门协助项目部有关人员认真学习图纸，熟悉理解图纸和设计意图，组织图纸进行自审、会审、准确掌握施工图纸细节和施工质量标准，明确工艺流程。中标接到图纸后应在规定时间内组织会审，会审采用分部、分项进行。力争将问题在图纸会审中解决。2.由公司技术部门配合项目部认真编制本工程的施工组织设计，在设计方案的基础上补充和健全施工方案，明确施工操作要点，对可能出现的问题和工序，提出针对性措施，为工程的施工生产作出指导，组织各专业施工队伍共同学习施工图纸，商定施工配合事宜。3.组织施工人员学习质量体系和验收规范，围绕本工程公司的质量目标，进一步全面掌握工程质量检评标准，掌握创样板的质量标准和质量控制。4.根据图纸、预算定额、施工组织设计、施工定额投标文件等重新编制或复核回标施工预算，以便为施工作业计划编制、施工任务单的下达和限额领料单的签发提供可靠的依据。5.根据周围环境概况，制定环境保护方案和安全施工方案。3.2.3施工现场准备1.查勘现场，熟悉场地情况，根据监理及规划部门移交的控制坐标点，按建筑物总平面要求，在施工区域设置防破坏保护措施或安装必要的设备。2.对施工用电、用水等要调查，编制用电、用水组织措施，并按方案的要求进行水、电布置，搞好污水排出管道的有关手续。3.针对本工程主要设备的性质，安装要领、技术要求等进行资料的收集，对调试的要求进行收集并做好调试工具工作的准备。3.2.4施工队伍准备1.从公司建立的施工队伍中选择高素质的施工班组，根据施工组织设计中的施工程序和施工总进度计划要求，确定各阶段劳动力的需用量。2.为进场工作做准备，对工人进行技术、安全、思想和法制教育，教育工人树立质量第一，安全第一的正确思想。使施工班组明确有关任务、质量、技术、安全、进度等要求。遵守有关施工和安全的技术法规和地方治安法规。3.做好后勤工作安排，做好临时设施的修建为进场工作解决食、住、工作问题，以便进场人员能够进场后迅速投入施工，充分调动职工的生产积极性。3.2.5施工材料进场准备1.根据施工组织设计中的施工进度控制计划和施工预算中的工料分析，编制工程所需材料用量计划，做好备料、供料工作，做好材料的进场计划。2.根据施工总平面布置要求，合理布置材料堆放场地，并做好保管工作，并确定专业单位使用的范围，统一搭建办公室，辅助设施及仓库，或由甲方指定使用统一的辅助设施及仓库。3.2.6施工使用设备准备1.按施工组织设计中确定的施工方法，为需要进场安装的电表，水表及配电箱等设备作进场准备工作。2.设备进场后应进行保养和试运转等工作，以保证施工设备的正常运行。下面对各子系统具体施工技术、施工方法、调试方案进行详述。3.3系统施工、调试阶段划分我公司针对本工程的特点为了便于组织施工、做到重点、难点突出，以利于集中人、财、物、机，确保工程优质、高效施工任务的完成，拟将整个工程划分为如下六个施工段：1.第一阶段为一次预埋，其重点是墙面的预埋线管及电缆桥架安装为安装线缆做准备；2.第二阶段为大楼内系统搭建阶段，其作用是实现各专业机房的连接；3.第三阶段为铺设线缆阶段，按照设备的安装位置，铺设相应的线缆，并保证其线缆的通路；4.第四阶段为前端设备安装阶段，其主要是按照施工图纸标注的位置、按照标准规范将前端设备安装到位，并与各相对应的弱电问、机房控制设备连接保证设备的通路；5.第五阶段是公共设备安装阶段。根据设计要求和施工图纸规范将机房的设备安装到位，并保证整体监控设备的可运行性。6.第六阶段为调试阶段，主要是将系统设备按照技术要求与网络连通，并调试设备使其正常运行达到设计要求。3.4各子系统施工及调试方案3.4.1管道施工1.管煨弯可采用冷煨和热煨法，管径20ram及其以下可采用手扳煨管器，管径25n及其以上使用液压煨管器；2.箱安装应牢固平整，开孔整齐并与管径项吻合，要求一管一孔不得开长孔，铁制盒箱严禁用电气焊开孔；3.盒箱稳注要求灰浆饱满、平整固定、坐标正确；4.管路敷设前应检查管路是否畅通，内侧有无毛刺；管路连接应采用丝扣连接或扣压式管连接；管路敷设应牢固通畅，禁止做拦腰管或拌脚管；管子进入箱盒处顺直，在箱盒内露出的长度小于5mm；5.管路应做整体接地连接，采用跨接方法连接。6.暗管采用金属管，预埋在墙体中间的暗管内径不超过50mm；预埋在楼板中的暗管内径为1525mm。在直线布管30m处应设置暗箱等装置。7.暗管的转弯角度应大于90度，在路径上每根暗管的转弯点不得多于两个，并不应有S弯出现。在弯曲布管时，在每个盖槽道间隔15m处应设置暗线箱等装置。8.暗管转变的曲率半径不应小于该管外径的6倍，如暗管外径大于50mm时，不应小于10倍。9.暗管管口应光滑，并加有绝缘套管，管口伸出部位应为2550mm。3.4.2线槽安装1.弹线定位根据设计图确定出安装位置，从始端到终端（先干线后支线）找好水平或垂直线，用粉线袋沿墙壁等处，在线路中心进行弹线；2.支、吊架安装要求1）所用钢材应平直，无显著扭曲。下料后长短偏差应在5mm内，切口处应无卷边、毛刺；2）支、吊架应安装牢固，保证横平竖直；3.缆线布放，在牵引过程中，吊挂缆线的支点相隔间距不应大于1.5m；4.布放缆线的牵引力，应小于缆线允许张力的80，对光缆瞬间最大牵引力不应超过光缆允许的张力。在以牵引方式敷设光缆时，主要牵引力应加在光缆的加强芯上；5.电缆桥架内缆线垂直敷设时，在缆线的上端和每间隔1.5m处，应固定在桥架的支架上，水平敷设时，直接部份间隔距施35m处设固定点。在缆线的距离首端、尾端、转弯中心点处300500mm处设置固定点；6.槽内缆线应顺直，尽量不交叉、缆线不应溢出线槽、在缆线进出线槽部位，转弯处应绑扎固定。垂直线槽布放缆线应每间隔1.5m处固定在缆线支架上，以防线缆下坠；7.在水平、垂直桥架和垂直线槽中敷设缆线时，应对缆线进行绑扎。4对对绞电缆以24根为束，25对或以上主干对绞电缆、光缆及其他信用电缆应根据缆线的类型、缆径、缆线芯数为束绑扎。绑扎间距不宜大于1.5m，扣间距应均匀、松紧适应；8.在竖井内采用明配、桥架、金属线槽等方式敷设缆线，并应符合以上有关条款要求。9.在金属管内穿线比线槽布线难度更大一些，在选择金属管时注意管径选择大一点，一般管内填充物占3 0左右，以便于穿线。3.4.5综合布线系统3.4.5.1主要施工方法、技术措施敷设管路、安装桥架穿线（水平布线、垂直干线）安装信息模块及面板、安装配线架线路通断、线性测试竣工文档的整理设备安装1）机柜安装方法：机柜安装完毕后，水平、垂直度应符合厂家规定。如无厂家规定时，垂直度偏差不大于3mm；安装机柜面板，架前留有1.5m空间，机柜背面离墙距离大于0.8m，以便于安装和施工；壁挂式机柜底距地面宜为300800mm。2）配线设备机柜安装方法：采用下走线方式时，架底位置与电缆上线孔相对应；各直列垂直倾斜误差不应大于3mm，底座水平误差每平方米不大于2mm；接线端子各种标志齐全；交接箱或暗线箱暗设在墙体内。预留墙洞安装，箱底高出地面为5001000mm。3）各类接线模块安装方法：模块设备完整，安装就位，标志齐全；安装螺丝必须拧紧，面板保持在一个水平面上。4）信息插座安装方法：安装在活动地板或地面上，固定在接线盒内，插座面板有直立和水平等形式，接线盒盖可开启，并严密防水、防尘。接线盒盖与地面齐平；安装在墙体上，高出地面30mm，如地面采用活动地板时，加上活动地板内净高尺寸；信息插座有标签。线缆的敷设方法1）线缆的敷设一般应符合下列要求：缆线布放前应核对规格、程式、路由及位置与设计规定相符。缆线的布放应平直，不得产生扭绞、打圈等现象，不应受到外力的挤压和损伤。缆线在布放前两端应贴有标签，以表明起始和终端位置，标签书写应清晰、端正和正确。电源线、信号电缆、对绞电缆、光缆及建筑物内其他弱电系统的缆线应分离布放。各缆线间的最小净距应符合设计要求。缆线布放时应有余量。在交接间、设备间对绞电缆预留长度一般为36m，工作区为0.3O.6m；光缆在设备端预留长度一般为510m。有特殊要求的应按设计要求预留长度。2）设置电缆桥架和线槽敷设缆线应符合下列规定：电缆桥架宜距离地面2.2m以上，桥架顶部距顶棚或其他障碍物不应小于O.30m。桥架内横断面的填充率不应超过50。电缆桥架内缆线垂直敷设时，在缆线的上端和每隔1.5m处应固定在桥架的支架上；水平敷设时，在缆线的首、尾转弯及每隔35m处进行固定。在水平、垂直桥架和垂直线槽中敷设缆线时，应对缆线进行绑扎。4对对绞电缆以24根为束、25对或以上主干对绞电缆、光缆及其其他信号电缆应根据缆线的类型、缆径、缆线芯数分束绑扎。绑扎间距不宜大于1.5m，扣间距应均匀，松紧合适。缆线的终端施工处理方法1）缆线终端的一般要求：缆线在终端前，必须检查标签颜色和数字含义，并按顺序终端。缆线中间不得产生接头现象。缆线终端处必须卡接牢固，接触良好。缆线终端应符合设计和厂家安装手册要求。对绞电缆与插接件连接应认准线号、线位色标，不得颠倒和错接。2）对绞电缆芯线终端应符合下列要求：终端时每对对绞线应尽量保持扭绞状态，非扭绞长度对于六类线不应大于10mm，超五类线不大于13mm。剥除护套均不得刮伤绝缘层，应使用专用工具剥除。屏蔽对绞电缆的屏蔽层与接插件终端处屏蔽罩可靠接触，缆线屏蔽层应与接插件屏蔽罩360。圆周接触，接触长度不宜小于10mm。3）光缆芯线终端应符合下列要求：采用光纤连接盒对光缆芯线接续、保护，光纤连接盒可为固定和抽屉二种方式。在连接盒中光纤应能得到足够的弯曲半径。光纤融接或机械接续处应加保护和固定，使用连接器以便于光纤的跳接。连接盒面板应有标志。跳线软纤的活动连接器在插入适配器之前应进行清洁，所插位置符合设计要求。3.4.5.2系统测试在施工过程中通过测试仪器随时按照设计依据标准测试，当遇到不符合要求及时返工重做，所有费用由我方承担，并无条件整改，直至第三方测试通过为止。3.4.6安全防范系统3.4.6.1主要施工方法、技术措施工艺流程布置原则是：先敷设管线，而后安装控制中心系统设备，再安装前端摄像机、防盗探测器、紧急按钮等设备，并且整个系统的安装与工程的内装修同步。施工顺序是：布管穿线控制设备安装调试前端设备的安装、调试统调系统验收。导线、电缆规定及穿线方法缆线布放前应核对规格、程式、路由及位置与设计规定相符。电缆敷设时应根据设计图上各段线路的长度来选配电缆。避免电缆接续，当必须中途接续时应采用接插件。缆线在布放前两端应贴有标签，以表明起始和终端位置，标签书写应清晰、端正和正确。电源线宜与信号线、控制线分开敷设。缆线的布放应平直，不得产生扭绞、打圈等现象，不应受到外力的挤压和损伤。电缆的弯曲半径应大于电缆直径的15倍。电缆敷设完成后应用万用表检测电缆的屏蔽层与线芯是否绝缘，线芯是否接地。设备安装技术方法说明在施工前，应对图纸、现场情况、材料设备的到货情况进行全面了解，具备条件时才可施工，施工中应做好隐蔽工程的施工验收，并做好记录。管线敷设时，建设单位应会同设计、施工单位对管线敷设质量进行随工验收，并填写“隐蔽工程随工验收单”。施工时应配合相关专业。石材上、吊顶上摄像机及探测器的安装注意应预留检修口等工作。1）各子系统组成闭路电视监控系统一般由摄像、传输、控制、图像处理和显示5部分组成。防盗报警系统一般由探测器、紧急按钮、报警主机、报警显示系统组成。2）前端设备安装1.摄像机安装摄像机宜安装在监视目标附近且不易受外界损伤的地方，安装位置不应影响现场设备运行和人员正常活动。安装的高度，室内宜距地面2.5-5m或吊项下0.2m处；室外应距地面3.510m，并不得低于3.5m。摄像机安装前应按下列要求进行检查：将摄像机逐个通电进行检测和粗调，在摄像机处于正常工作状态后，方可安装；检查云台的水平、垂直转动角度，并根据设计要求定云台的转动起点方向；检查摄像机在防护罩内紧固情况；检查摄像机座与支架或云台的安装尺寸。在安装过程中还应注意下列事项：在搬动、架设摄像机过程中，不得打开镜头盖。从摄像机引出的电缆宜留有1m的余量，不得影响摄像机的转动。摄像机的电缆和电源线均应固定，并不得用插头承受电缆的自重。先对摄像机进行初步安装，经通电试看、细调，检查各项功能，观察监视区域的覆盖范围和图像质量，符合要求后方可固定。2.探测器安装各类探测器的安装，应根据所选选产品的特性、警戒范围要求和环境影响等，确定设备的安装点（位置和高度）；双鉴探测器主要安装在主要出入口、公共走道、阅读区域以及电梯厅等处，安装时要避免死角和盲区，壁挂式安装高度为2.2m，吸项安装要尽量避开灯具和风口；周界入侵探测器的安装，应能保证防区交叉。避免盲区，并应考虑使用环境的影响；探测器底座和支架应固定牢固；导线连接应牢固可靠，外接部分不得外露，并留有适当余量。3）控制室设备安装：1.机架安装应符合下列规定：机架的底座应与地面固定；机架安装应竖直平稳，垂直偏差不得超过1%：几个机架并排在一起，面板应在同一平面上并与基准线平行，前后偏差不得大于3mm；两个机架中间缝隙不得大于3mm。对于相互有一定间隔而排成一列的设备，其面板前后偏差不得大于5mm；机架内的设备、部件的安装，应在机架定位完毕并加固后进行，安装在机架内的设备应牢固、端正；机架上的固定螺丝、垫片和弹簧垫片圈均应按要求紧固不得遗漏。2.控制台安装应符合下列规定：控制台位置应符合设计要求；控制台应安装竖直，台面水平；附件完整，无损伤，螺丝紧固，台面整洁无滑痕；台内接插件和设备应可靠，安装应牢固；内部接线应符合设计要求，无扭曲脱落现象。3.控制室内电缆敷设监控室内的电缆敷设采用地槽或墙槽时，电缆应从机架、控制台底部引入，将电缆须所盘方向理直，按电缆的排列次序放入槽内，拐弯处应符合电缆曲率半径的要求；电缆离开机架和控制台时，应在距起弯点处10mm处成捆空绑，根据电缆数量，应每隔100mm一200mm空绑一次；在敷设的电缆两端应留有适当的余量，并标示明显的永久性标记：引入、引出房屋的电缆，在出口处应加装防水罩。向上引入、引出的电缆，在出口处应做滴水弯，其弯度不得小于电缆的最小弯曲半径；4.监视器安装监视器安装在固定的机柜上，应采取通风散热措施；监视器安装位置应使屏幕不受外来光的直射，当有不可避免的光时，应加遮窗帘；监视器外部可调节部分，应暴露在便于操作的位置，并可加保护罩。3.4.6.2调试方案防盗报警设备的单体调试监控系统单体的的调试报警系统的整体调试监控系统的整体调试整体安防系统的调试报警，灯光，110，监控等联动调试3.4.7公共广播系统3.4.7.1主要旅工方法、技术措施工艺流程紧急广播及背景音乐系统的一般工序是：管路敷设线缆敷设扬声器的安装控制部分广播主机的安装系统联调系统验收。缆线敷设方法电缆敷设前仔细核对电缆型号、规格是否符合设计要求；电缆敷设时应排列整齐，在桥架中应用扎带固定，电缆两头应留足够的长度，并挂好标志牌；在管内或线槽内穿线前，应将管内或线槽内的积水及杂物清除干净；导线在管内或线槽内，不应有接头或扭结，导线的接头应在接线盒内焊接或用端子连接，当采用焊接时，不得使用腐蚀性的助焊剂。广播线路与其它弱电系统分开，单独敷设。设备安装方法在背景音乐系统工程装修已基本完好，抹灰、油漆已基本结束后，方可进行背景音乐系统设备的安装。3.4.7.2系统调试方法背景音乐系统的调试，应在建筑内部装修和系统施工结束后进行，开始调试前，必需具备相关施工图，设计变更记录、施工记录、检验记录等技术资料，同时要求做好与消防报警系统的联动协调工作。音源的调试在扩展机上任意选择一个分区进行监听，选择调试音源CD激光唱机，对CD激光唱机进行快进、选曲、暂停、编程播放等功能操作，观察其运行是否正常。在扩展机上任意选择一个分区进行监听，选择调试音源双卡座，对双卡座进行快进、选曲、暂停、编程播放等功能操作，观察其运行是否正常。在扩展机上任意选择一个分区进行监听，选择调试音源AM/FM调协器，对AMFM调协器进行自动调频、频道存储、选台等功能操作，观察其运行是否正常。背景音乐功能调试通过主机设置，不同分区分别播放CD、双卡座或AMFM调协器，在现场进行检测。紧急广播功能调试通过主机设置，对消防联动楼层进行相应的设置，设置方法如下：地下楼层发生火灾，应接通地下各层及首层。若首层与2层有大共享空间时应包括2层。首层发生火灾，应先接通本层、2层及地下各层。2层及2层以上楼层发生火灾，应接通火灾层及其相邻的上、下层。消防提供相应楼层火灾报警干接点模拟信号，系统主机将自动启动预先录制的消防疏散广播，并在相应楼层以最大音量进行播放，其它楼层保持原来播放状态。同时，DC24电源箱对相应报警楼层输出DC24V控制信号。对应楼层的音量控制器继电器进行线路强切，无论音量控制器处于何种工作状态，扬声器都以最大音量进行广播。功率放大器自动切换功能将任意一台功率放大器故障检测板的电源接线暂时拨下，系统检测主机将立刻在LCD屏上显示该故障放大器的编码和故障提示内容，同时扩展机LBBl29000进行切换。将该功率放大器的电源接线恢复，系统主机将在LCD上显示故障恢复提示，同时扩展机将故障线路恢复到原来的功率放大器。线路故障自动检测功能任意选择一个搂层接线箱，在接线箱将该分区主干音频线缆进行短时间短接，系统检测主机将立刻在LCD屏上显示故障线路编码和故障内容。任意选择一个搂层接线箱，在接线箱将该分区主干音频线缆取下、断开，系统检测主机将立刻在LCD屏上显示故障线路编码和故障内容。任意选择一个搂层接线箱，在接线箱将该分区主干音频线缆接地，系统检测主机将立刻在LCD屏上显示故障线路编码和故障内容。任意选择一个搂层，将该分区任意一个扬声器音频线缆进行短时间短接，系统检测主机将立刻在LCD屏上显示故障线路编码和故障内容。任意选择一个搂层，将该分区任意一个扬声器音频线缆取下、断开，系统检测主机将立刻在LCD屏上显示故障线路编码和故障内容。任意选择一个搂层，将该分区任意一个扬声器音频线缆接地，系统检测主机将立刻在LCD屏上显示故障线路编码和故障内容。3.4.8有线电视系统3.4.8.1主要施工方法、技术措施工艺流程管路敷设、穿线系统终端面板插座的安装按系统图纸进行放大器、分配器、分支器的安装链路测试系统统调系统测试及验收。现场设备安装施工中所使用的部件应具备防止电磁波辐射和电磁波侵入的屏蔽性能；室外使用的部件应有良好的防潮、防雨和防雷措施；部件及附件的安装应牢固、安全，并便于测试、检修和更换；终端面板其下沿距离地面的高度应为0.3M或1.5M。系统接地装置的安装工作接地线应采甩铜芯绝缘导线或电缆，不得利用镀锌扁铁或金属软管。由CATV控制室引至接地体的工作接地，在通过墙壁时，应穿入保护管保护，工作接地线与保护线必需分开。CATV控制室内在适当位置设专用接地端子排箱，安装方式为距地0.3m。3.4.8.2调试方案通过测试仪器保证到用户端的可靠信号，同时通过主观的测评进行整体的调试，最终达到较高的画面要求。打开节目设备，看能否在用户端正常收看到节目，并具有良好的图像收视效果。3.4.9一卡通系统3.4.9.1主要施工方法、技术措施导线、电缆规定及穿线技术要求缆线布放前应核对规格、程式、路由及位置与设计规定相符。电缆敷设时应根据设计图上各段线路的长度来选配电缆。避免电缆接续，当必须中途接续时应采用接插件。缆线在布放前两端应贴有标签，以表明起始和终端位置，标签书写应清晰、端正和正确。电源线宜与信号线、控制线分开敷设。缆线的布放应平直，不得产生扭绞、打圈等现象，不应受到外力的挤压和损伤。电缆的弯曲半径应大于电缆直径的15倍。电缆敷设完成后应用万用表检测电缆的屏蔽层与线芯是否绝缘。线芯是否接地。设备安装规范说明读卡器与装修配合问题是设备安装的难点，门禁系统的编程与业主明确使用需求是系统调试的难点。读卡器的安装位置及安装方式与墙面装修关系紧密。门禁读卡器、出门按钮等设备必须与强电的开关等高，并且与墙面的颜色协调。门禁系统的编程与业主明确使用需求是系统调试的难点。业主必须提出每个科室门禁点的使用状况、使用人员等涉及到系统卡使用权限、电锁的工作时间表等信息的参数，而这些通常业主在确定这些参数过程中变动较大，从而影响了系统的开通时间，为此，在设备即将安装前，通知业主进行上述工作。读卡机和开门按钮等装置要特别注意防电磁干扰，如照明开关、计算机等干扰源。读卡机安装位置应离开强电源30cm以上，并用屏蔽线缆良好接地。门禁控制器的安装要考虑到控制器和读卡机间的距离，以50m以内为宜，需要更远的传输距离时，应采取技术措施，但一般不要超过1000米。选择电锁的电源线时要考虑到远距离传输带来的信号衰减。感应式读卡器的安装，距地高度应不大于1.5mm。系统现场控制箱安装位置应具备良好的防潮、防尘、防腐蚀性能，使其在无特殊通风除湿设施的配线间（弱电竖井）内长期正常工作。明装式读卡器应具有良好的密封性及机械强度。读卡器应安装在便于调试、维修的地方。读卡器安装要遵循其特定的安装要求。电磁门锁应安装位置具备有良好的防潮防腐性能，并具有足够的机械强度。停车场系统布置基本要求一般将出入口控制机、道闸安装在行驶方向的左侧。值班岗亭布置在出口行驶方向的左侧，以便于收费和管理：自动道闸应安装在较平直的地方，最大倾斜角度不应大于一度，否则应采取垫平或加装安装平台的方法来保证；出入口控制机与自动道闸间的安装距离应大于3米值班岗亭临时卡收费窗口与道闸的距离应大于3米监控摄像机安装位置相对灵活，但应保证所摄录的车辆图象位于出入口管理窗El的中间，且可清楚的看清进出车辆的车牌号。其安装高度一般在1.5米左右，摄像机与被摄车辆的距离一般在3到6米左右（最好为5米）。3.4.9.2调试方案电控锁的调试电锁端的驱动电压，当电压大不到电锁允许的电压范围时，应检查并调整输出电缆或直流电源的输出电压。在门在自然关闭下，电锁是否能够正常顺利的工作。如：电插锁能否顺利插入锁舌，否则调整两者的安装位置。测试电锁所带门磁是否能够工作正常，能否正确反映门的状态。读卡器的调试读卡距离的调试从正面读卡，测试读卡距离是否达到读卡器产品所标的距离，如果达不到时，检查读卡器端的电源电压是否合乎要求，并检查读卡器的安装部位是否有金属物体干扰电磁场波形，影响其读卡距离。指示灯颜色的统一。通常将读卡器指示灯在通电未读卡状态下的颜色调整为红色，以便将来的维护及检修。信息处理能力的调试主要包括报警信息的打印、存储、操作者记录、门禁信息的输出、历史记录查询、电子地图等功能的调试。3.4.10多媒体系统3.4.10.1主要施工方法、技术措施l、线缆敷设多媒体会议系统布线主要是RGB视频线、麦克风线缆、音视频线缆、控制线缆和电源线缆的敷设。2、设备安装会议设备安装主要是麦克风、音响、视频会议终端等设备。3.4.11大屏显示及多媒体查询系统待设备进场后，与装潢公司配合将屏幕和触摸屏安装，并进行外部环境的装潢。屏体安装应符合下列规定：屏体安装应竖直平稳，垂直偏差不得超过1%：屏体上的固定螺丝、垫片和弹簧垫片圈均应按要求紧固不得遗漏。附件完整，无损伤，螺丝紧固，屏体整洁无滑痕；屏体接线应符合设计要求，无扭曲脱落现象。3.4.12机房工程3.4.12.1机柜、配线架安装1.机柜安装完毕后，垂直偏差度应不大于3mm，安装位置应符合设计要求。 2.机柜上的各种零件不得脱落或碰坏，漆面如有脱落应予以补漆，各种标志应完整、清晰。3.机柜的安装应牢固，如有抗震要求时，应按施工图的抗震设计进行加固。4.机柜不宜直接安装在活动地板上，宜按设备的底平面尺寸制作底座，底座直接与地面固定，机柜固定在底座上，然后铺设活动地板。5.安装机架面板，架前应预留有800ram空间，机架背面离墙距离应大于600mm，以便于安装和施工，背板式配线架可直接由背板固定于墙面上。6.壁挂式机柜距地面宜为1200mm。7.桥架或线槽应直接进入机架或机柜内。8.各直列垂直倾斜误差不应大于3mm，底座水平误差每平方米不应大于2mm。9.接线端子各种标志应齐
