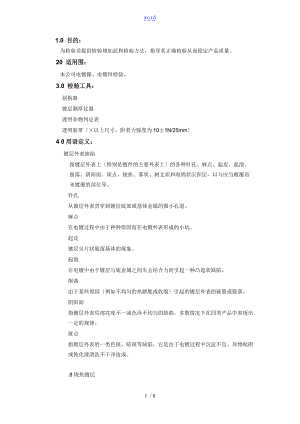

word1.0 目的：为检验员提供检验规如此和检验方法，指导其正确检验从而稳定产品质量。20 适用围：本公司电镀镍、电镀锌检验。3.0 检验工具：划格器镀层测厚仪器透明杂物判定表透明胶带×以上尺寸，附着力强度为10±1N/25mm4 0用语定义：镀层外表缺陷指镀层外表上特别是镀件的主要外表上的各种针孔、麻点、起皮、起泡、削落、阴阳面、斑点、烧焦、雾状、树支状和海绵状沉积层，以与应当镀覆而未镀覆的部位等。针孔从镀层外表贯穿到镀层底部或基体金属的微小孔道。麻点在电镀过程中由于种种原因而在电镀外表形成的小坑。起皮镀层呈片状脱落基体的现象。起泡在电镀中由于镀层与底金属之间失去结合力而引起一种凸起状缺陷。削落由于某些原因例如不均匀的热膨胀或收缩引起的镀层外表的破裂或脱落。阴阳面指镀层外表局部亮度不一或色泽不均匀的缺陷，多数情况下在同类产品中表现出一定的规律。斑点指镀层外表的一类色斑、暗斑等缺陷。它是由于电镀过程中沉淀不良、异物粘附或钝化液清洗不干净造成。.8烧焦镀层在过高电流的情况下形成的黑暗色、粗糙松散、质量差的沉积物，其中含有氧化物或其他杂质。雾状指镀层外表存在程度不同的云雾大状覆盖物，多数产生于光亮镀层外表。树支状结晶电镀时在阴极上特别是边缘和其他高电流密度区形成的粗糙/松散的树枝状或不规如此突起的沉积物。海绵状镀层与基体材料结合不结实的疏松多孔的沉积物。镀层厚度的术语平均厚度在某一平面上均布测量510个点，由此所得的测量值的算术平均值。4.2.2 A级外表客户能直接正视的外部外表和开启后能直接正视的外表和全部丝印外表例如：面板等。4.2.3 B级外表不明显的外部外表例如：立柱等。级外表不易观察的部和外部外表例如：滑道等。浅划伤用手指指夹横向轻划无凹入感。深划伤用手指指夹横向划有轻微的凹入感。5 .0结构件电镀质量要求与检验：结构件电镀镍层质量要求外观颜色镀镍层为光亮的银白色或经抛光后有镜面般光泽。5.1.1.2 结晶镀层结晶细致、均匀。5.1.1.3 深度指标孔的直径或缝隙的宽度小于5mm的零件，镀层技术要求一般不作规定，孔的直径或缝隙的宽度等于或大于5mm零件，孔或缝隙镀层的深度应大于孔的直径或缝隙的宽度。外观质量缺陷检验明细表：缺陷判定检验方法检验方法说明A级外表颜色稍不均匀不允许目测在天然散射光线或无反射光线的白色透射光下进展目视检验。光的照度应不低于400勒克斯既相当于零部件在40瓦日光灯下距离500mm处的光照度。必要时可用4-5倍放大镜检查。A级外表轻微水印不允许目测A级外表由于零件外表状态不同，同一零件上有不同的光泽不允许目测A级外表镀前有轻微打磨痕迹不允许目测A级外表焊接部位可略有发暗、发黑不允许目测零件棱角边处有不严重的粗糙，但不影响零件的装配，外观质量和镀层结合力允许目测轻微的夹具印夹具印应在非A级外表上，且尽量小、少允许目测局部未镀满或无镀层技术文件规定处除外不允许目测外表毛刺、镀层粗糙不允许目测针孔，麻点不允许目测削落不允许目测镀层发脆，起泡，起皮不允许目测镀层色暗，零件凹部光亮度差或灰黑色不允许目测雾状覆盖物不允许目测镀层分层，烧焦不允许目测焦黑色斑点不允许目测条纹状、树枝状、海绵状镀层不允许目测未清洗净的盐类痕迹不允许目测镀层发黑生锈现象不允许目测电镀后划伤，碰伤不允许目测外表有手印不允许目测镀前缺陷造成镀后外观不良的判定表方法：用透明杂物判定表进展判定：分类缺陷项目A级外表B级外表C级外表浅划伤单线长度：L，宽度0.3mmL20mmL40mmL50mm复线长度：L，0.3mm<宽度0.5mmL15mmL35mmL45mm其他折弯压痕不允许允许允许小凹坑不允许S×P3或S×P2S×P3或S×P4说明：S：缺陷面积， P：缺陷数量，P1表示缺陷个数为1，S的单位是平方毫米。说明：S×P3，表示一个B级面缺陷面积小于或等于且缺陷数小于或等于2个为合格。说明：可接收一面多个缺陷中任2个间隔距离需大于20mm。说明：以上缺陷位于距离其商标外部边缘50mm的区域为不合格，丝印文字或图案外部边缘20mm的区域为不允许。镀层结合力：划痕法：在被检试件低碳钢或与零部件一样材料的同槽镀件，规格：100mm×25mm×1mm的镀层外表用划格器划4-6条彼此间距1mm的平行线，深达基体金属，再划4-6条与此垂直的平行线，划线应按同一方向；用透明胶带沿一切划方向贴在有方格的镀层上胶带不能起皱，用手指压紧胶带使其与镀层严密接触透过胶带可见镀层颜色，后以垂直镀层外表方向迅速拉起胶带，在直线交叉处镀层起皮、脱落现象不能超过总面积的5%。耐腐蚀性盐雾实验:按国标GB/T10125-1997人造气氛腐蚀实验盐雾实验要求，采用CASS实验，耐腐蚀性规定：在试件低碳钢或与零件一样材料的同槽镀件，规格：100mm×25mm×1mm镀层出现腐蚀点蚀、裂纹、气泡前，实验持续的时间不低于8小时。由QE处每半月对外协电镀厂进展一次检验。5.2.结构件电镀锌质量要求5.2.1 外观颜色镀锌白钝化：浅蓝色调的银白色。镀锌彩色钝化：带有绿色、黄色和紫色色彩的彩虹色。镀锌黑色钝化：蓝黑色。5.2.1.2 结晶锌镀层结晶应均匀、细致。深度指标孔的直径或缝隙的宽度小于5mm的零件，镀层技术要求一般不作规定，孔的直径或缝隙的宽度等于或大于5mm零件，孔或缝隙镀层深度应大于孔的直径或缝隙的宽度。外观质量缺陷检验明细表镀层共性缺陷判定检验方法检验方法说明A级外表轻微水印不允许目测在天然散射光线或无反射光线的白色透射光下进展目视检验。光的照度应不低于400勒克斯既相当于零部件在40瓦日光灯下距离500mm处的光照度。必要时可用4-5倍放大镜检查。零件棱角边处有不严重的粗糙，但不影响零件的装配，外观质量和镀层结合力允许目测不可防止的轻微的夹具印夹具印应在非A级外表上，且尽量小、少允许目测局部未镀满或无镀层技术文件规定处除外不允许目测对于除氢前钝化的零件，除氢后膜颜色有所差异允许目测可擦去的疏松钝化膜或呈深黄色、棕色和褐色的钝化膜不允许目测可擦去的疏松钝化膜或呈深黄色、棕色和褐色的钝化膜不允许目测片状的淡白色钝化膜目测外表毛刺、镀层粗糙不允许目测针孔，麻点不允许目测削落不允许目测镀层发脆，起泡，起皮不允许目测镀层色暗，零件凹部光亮度差或灰黑色不允许目测雾状覆盖物不允许目测镀层分层，烧焦不允许目测焦黑色斑点不允许目测条纹状、树枝状、海绵状镀层不允许目测未清洗净的盐类痕迹不允许目测电镀层发黑生锈现象不允许目测电镀后划伤，碰伤不允许目测外表有手印不允许目测镀前有轻微打磨痕迹允许目测焊接部位可略有发暗、发黑允许目测片状的淡白色钝化膜判定表(方法:用透明杂物判定表进展判定):A级外表B级外表C级外表S×P1S×P2或S×P1S×P2或S×P2 说明：S：缺陷面积，P：缺陷数量，P1表示缺陷个数为1，S的单位是平方毫米。 说明：S×P3，表示一个B级一面缺陷面积小于或等于2且缺陷数小于或等于2 个为合格. 说明:可接收一面多个缺陷中任2个间隔距离需大于20mm。说明：以上缺陷位于距离商标外部边缘50mm的区域为不合格，它丝印文字或图案外部边缘20mm的区域为不允许。镀层特性镀锌白钝化缺陷判定检验方法检验方法说明钝化膜不光亮不允许目测参见条款的检验方法说明色泽不均,呈雾状不允许目测镀锌彩色钝化缺陷判定检验方法检验方法说明钝化膜色浅或无彩色膜不允许目测参见条款的检验方法说明钝化膜有白雾、光泽差不允许目测钝化膜脱落或易擦除不允许目测由于零件外表状态不同，同一零件上有不均匀的颜色和光泽允许目测镀锌黑色钝化缺陷判定检验方法检验方法说明钝化膜轻微微灰色允许目测参见条款的检验方法说明钝化膜有轻微干预色允许目测钝化膜轻微划伤、点状损伤允许目测由于零件外表状态不同，同一零件上有不均匀的颜色和光泽允许目测镀锌彩色钝化、镀锌黑色钝化，电镀前的划伤造成镀后外观可承受的缺陷明细表方法：用透明杂物判定表进展判定分类缺陷项目A级外表B级外表C级外表浅划伤单线长度：L，宽度0.2mmL20mmL50mmL100mm复线长度：L，0.2mm<宽度0.5mmL15mmL45mmL80mm深划伤单线长度：L，宽度0.2mmL10mmL30mmL70mm复线长度：L，0.2mm<宽度0.5mmL8mmL25mmL50mm其它折弯模具压痕允许轻微压痕允许允许小凹坑S×P1或S×P2S×P3或S×P2S×P3或S×P4说明：S：缺陷面积，P：缺陷数量，P1表示缺陷个数为1，S的单位是平方毫米。说明：S×P3，表示一个B级外表缺陷面积小于或等于2且缺陷数小于或等于2个为合格。说明：可接收一面多个缺陷中任2个间隔距离需大于20mm。说明：以上缺陷位于距其商标外部边缘50mm的区域为不合格，丝印文字或图案外部边缘20mm的区域为不允许。镀层厚度关于孔、机加工槽、缝外表镀层厚度的规定：深度小于或等于1倍直径或宽度的局部，镀层厚度不作规定但必须有镀层；深度大于1倍直径或宽度的局部，允许无镀层。外表镀层厚度:在直径为19mm的球触与不到的零件外表，镀层厚度不要求但必须有镀层特殊要求由技术文件另行规定。镀层结合力：划痕法：在被检试件低碳钢或与零件一样材料的同槽镀件，规格：100mm×25mm×1mm的镀层外表用划格器划4-6条彼此间距1mm的平行线，深达基体金属，再划4-6条与此垂直的平行线，划线应按同一方向；用透明胶带沿一切划方向贴在有方格的镀层上胶带不能起皱，用手指压紧胶带使其与镀层严密接触透过胶带可见镀层颜色，后以垂直镀层外表方向迅速拉起胶带，在直线交叉处镀层起皮、脱落现象不能超过总面积的5%。耐腐蚀性盐雾实验:按国标GB/T10125-1997人造气氛腐蚀实验盐雾实验要求,采用NAAA实验,耐腐蚀性规定:在试件(低碳钢或与零件一样材料的同槽镀件,规格:100mm×25mm×1mm)镀层上出现白色腐蚀产物的时间不低于72小时,由QE处每半月对外协电镀厂进展一次检验。 6 .0验收说明每批产品的检验对象与数量类别项目检验方法、手段检验数量镀锌外观颜色，结晶目测检验数深度指标目测检验数表观质量缺陷目测/目测+卡尺/透明杂物判定表检验数镀层结合力划痕法/目测2个试件镀层厚度镀层测厚仪抽检3个零部件耐腐蚀性#盐雾实验3个试件镀镍外观颜色，结晶目测检验数深度指标目测检验数表观质量缺陷目测/透明杂物判定表检验数镀层结合力划痕法/目测2个试件耐腐蚀性#盐雾实验3个试件注：“#表项目按节节要求进展检验。7 .0参考文件：金属覆盖和化学处理与有关过程术语GB/T3138-19958 / 8
