湖北城镇公共厕所指示牌的规定、厕所智能设施配置的规定.docx

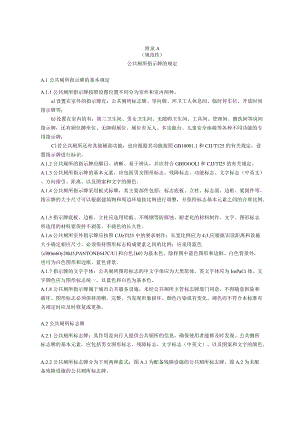

附录A（规范性）公共厕所指示牌的规定A.1公共厕所指示牌的基本规定A.1.1公共厕所指示牌按照设置位置不同分为室外和室内两种。a）设置在室外的指示牌有：公共厕所标志牌、导向牌、环卫工人休息间、临时停车位、开放时间指示牌等；b）设置在室内的有：第三卫生间、男女卫生间、无隙碍卫生间、工具间、管理间、盥洗间等房间指示牌，还有厕位蹲坐位、无障碍厕位、厕位有无人、多功能台、儿童安全座椅等各种不同功能的专用指示牌；C）若公共厕所还有其他辅助功能，也应根据其功能按照GB10001.1和CJJ/T125的有关规定，设置指示牌进行标识。A.1.2公共厕所的指示牌应醒目、清晰、易于辨认，并应符合GBIOOOLl和CJJ/Tl25的有关规定。A.1.3公共厕所指示牌的基本元素，应包括男女图形标志、残障标志、功能标志、文字标志（中英文）、方向指引、距离、以及图案和文字的颜色。A.1.4公共厕所指示牌采用板式标牌，其主要部件包括：标志底板、立柱、标志面、边框、紧固件等。指示牌的大小尺寸可以根据建筑物和周边环境按比例进行调整，并保持标志基本元素之间的合理比例。A.1.5指示牌底板、边框、立柱应选用铝板、不锈钢等防腐蚀、耐老化的材料制作。文字、图形标志所选用的材料要保持不剥落、不褪色的长久性。A.1.6公共厕所室外指示牌应按照CJJzTI25中的要求制作：长宽比例应为4:3,应根据识读距离和设施大小确定相应尺寸，必须保持图形标志构成要素之间的比例；应采用蓝色（cl00m60y20kl5,PANTONE647C/U）和白色（k）为基本色。除样图中蓝色图形和边框、白色背景外，也可为白色图形和边框、蓝色背景。A.1.7指示牌的文字字体：公共厕所图形标志的中文字体应为大黑简体，英文字体应为ImPaCt体。文字颜色应与图形标志统一，以蓝色和白色为基本色。A.1.8公共厕所指示牌属于城市公共服务设施，未经公共厕所主管标志牌部门同意，不得随意拆除和破坏。图形标志必须保持清晰、完整。当发现形象损坏、颜色污染或有变化、褪色而不符合本标准有关规定时应及时修复或更换。A.2公共厕所标志牌A.2.1公共厕所标志牌：其作用是向行人提供公共厕所的信息，确保使用者能够及时发现。公共恻所标志牌的基本元素，应包括男女图形标志、残障标志、文字标志（中英文）、以及图案和文字的颜色。A.2.2公共厕所标志牌分为下列两种款式：图A.1为配备残障设施的公共厕所标志牌，图A.2为未配备残障设施的公共厕所标志牌。图A.1公共厕所标志A1图A.2公共厕所标志A2A.2.3公共厕所标志牌应设置于公共厕所建筑物的外表面、上方或门楣等比较醒目没有遮挡的位置，易于公众发现和辨认。标志牌的安装必须牢固安全、长久可靠，防止脱落。每座公共厕所应设置三块标志牌，标志牌设置位置应朝向不同的方向，以保证不同方向的公众能够看到。公共厕所夜晚开放时，标志牌应配置灯光照明。A.3公共厕所导向牌A.3.1公共厕所附近应设导向标志牌，公共厕所导向牌的作用是指路引导功能，让行人根据指示导向标志顺利抵达公共厕所。公共厕所导向牌的基本元素，应包括公共厕所标志、男女图形标志、残障标志、文字标识（中英文）、箭头指向、距离以及图案和文字的颜色。A.3.2公共厕所导向牌：按照是否配有残障厕位分为两种类型，十六种款式。IHiliBAgPtfilCTOIin V 9由 Il TVti公共同所¾ PUBic IOOmd HPUBLICTOILHLj公共取rLi公共肌L IT 弊”图A.3公共厕所导向牌A.3.3公共厕所导向牌：外形采用长方形标识，导厕标识牌应双面指示。A.3.4公共厕所导向牌应设置于人行道边、绿化带内或其他不影响交通的醒目位置。导向牌的设置位置距离厕所不宜过远，以200米以内为宜。导向牌的立柱根据导向牌的大小，应相应的采用单立柱或双立柱插入地下进行固定。导向牌的安装固定必须安全、牢固，并满足50年一遇风荷载的要求。A.4公共厕所其他指示牌AAl环卫工人休息间、厕所开放时间指示牌和临时停车位指示牌。厕所开放时间指示牌：字高4cm,环卫工人休息间指示牌：中文字高4cm,英文字高3cm。环卫工人休息室图形：屋顶标志.一个坐在座椅上的人和环I!标志.作用：表示供环Il工人体息的场所.设置I设于环期工人休息sanitationworkersretiriroom场所图A.4环卫工人休息间指示牌A.4.2第三卫生间指示牌：指示牌尺寸为30CmX30cm,“第三卫生间”中文字高4cm,英文字高3cmo第三卫生间标志第三卫生间Familytoilet图形：男性、女性及其小孩正面全身剪影，残疾人侧面剪影.作用：无性别限定，方便需要协助的人（如父母带异性的孩子，子女带异性的父母或异性服伺的体弱病残等）使用的恻所间。设置：设于公共网所图A.5第三卫生间标志牌A.4.3男女卫生间指示牌：指示牌尺寸为20CmX30cm,“男卫生间”“女卫生间”和“无障碍卫生间”中文字高4cm,英文字高3cm。图A.6男、女卫指生示间牌无障碍厕所accessible toilet图A.7无障碍卫生间指示牌A.4.4工具间、管理间、盥洗间的指示牌：指示牌尺寸为30cmx15cm,中文字高4cm。坐便器toiletbowlA.4.5坐便和蹲便厕位指示牌：指示牌尺寸为15CmXI5cm,中文字高3cm,英文字高2cro图A.8蹲便厕位指示牌图A.9坐便厕位指示牌A.4.6老年人设施指示牌：指示牌尺寸为30CmX30cm,“老年人设施"中文字高4cm,英文字高3cmo图形：拄拐杖者正面全身剪影.老年人设施facilityfir eld person作用：指示供老年人使用的设施.如老年人专用照位、老年人健身设施,老年人活动中心等。设置.：设于老年人设籍及场所图A.10老年人设施指示牌A.4.7单位对外开放公厕指示牌设置应符合CJJ125的规定。城市公厕开放联盟内设公厕对外开放 Inside the toilet opening to the outside world内设厕所对外开放开放时间（每天）8:3017:30地点：一楼图A.11社会对外开放公厕指示牌（供参考）附录B（规范性）公共厕所智能设施配置的规定B.1湖北省公共厕所智能设施配置应符合下表要求。表B.1湖北省公共厕所智能设施配置表序号系统名称主要功能关联设备一类公厕配置要求二类公厕配置要求三类公厕配置要求1厕间智能监测子系统厕间人体感应人体感应器-2厕间占用状态指示有人/无人标识单元-4环境监测子系统%Mb等气体浓度检测空气监测仪。5烟雾检测烟雾传感器光照度检测光线感应器C-7温湿度测量温湿度传感器CO-PM2.5检测PM2.5传感器O-8环境调控子系统通风新风系统O9去除异味、臭味自动除味装置©-10温湿度控制空调系统-11空气氛囤调控香氛装置-12湿度调控除湿机O-13空气杀菌杀菌系统-14资源消耗监管子系统用水量监测及管理智能水表0-15用电量监测及管理智能电表-16厕所消耗品管理智能供纸系统-智能洗手液盒-17安全防范子系统人流量监测人流量感应器©-18紧急呼救紧急呼救设备-20用水安全监测智能水表O-21用电安全监测智能电表O-22视频监控摄像头OO23化粪池安全监测化粪池安全监测系统O-24智能卫生消杀设备灭蚊、驱虫智能灭蚊、驱虫器O一25驱鼠智能驱鼠器O-表BJ湖北省公共厕所智能设施配置表（续）序号系统名称主要功能关联设备一类公厕配置要求二类公厕配置要求三类公厕配置要求26多媒体信息交互设备信息发布显示屏（或触摸屏）O-27用户反馈与体验评价用户评价器或同功能设备O28音乐播放音乐播放器OO29管理与集成控制子系统自动考勤智能考勤机或同功能设备O30感知数据汇聚、呈现与互联公厕集成控制终端-注：推荐配置：。宜配置：。可配置说明：全省（含环和其他部门管辖）的功能和技术要求应覆盖推荐配置.设备，并视条件选配宜配置和可配
