湖州市道路LED路灯灯具技术与应用指导意见doc.docx

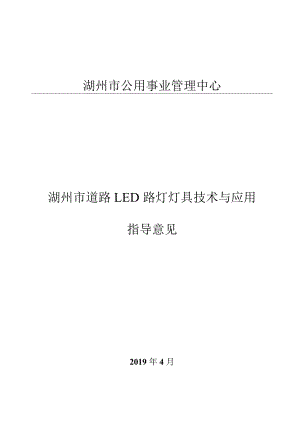

湖州市公用事业管理中心湖州市道路LED路灯灯具技术与应用指导意见2019年4月湖州市道路LED路灯灯具技术与应用指导意见为提高城市道路照明设施管理水平及效率，本着尊重主流、通用互换的原则，在LED照明应用与接口要求非集成式LED模块的道路灯具GBT35269-2017.LED模块用直流或交流电子控制装置性能要求GB“24825-2009等相关国家标准的基础上，确定本导则，以规范湖州市LED道路路灯灯具应用，统一相应标准和规格，减少长期维护的备品备件种类，同时减轻管养成本及后勤保障压力。L总则LED路灯由供电连接装置、控制系统、接插件和LED模块等部件组成。LED路灯的寿命、光通维持率、一般要求和安全要求、电磁兼容性能要求、适用工作条件应符合CQC3127-2016的要求，并应具备防坠落结构。LED路灯安装后道路照明效果应符合CJJ45-2015的要求。LED模块、控制装置为LED路灯的关键部件，必须提供CQC或CCC证书。应保证其在正常使用中安全可靠，符合性能指标，通过规定的试验来检验其合格性。当更换LED模块、控制装置时，必须遵照相应的互换性标志进行更换。2. LED模块的互换性要求2.1 LED模块结构和机械互换性2.LILED路灯结构中，灯体为LED模块提供支撑与连接固定，LED模块通过安装檐与灯体进行安装固定,在满足照度及亮度要求的前提下，一个LED路灯可包括一个或多个LED模块。2.L2LED模块必须包含光源、光学器件、散热器及接插件。须具有CQC认证证书，具有独立的散热、防水和配光。在Y0C+5(C环境下，能保证LED器件充分散热。采用透镜进行二次配光，透镜出光率90%,如采用点胶填充工艺，透光率96%。2.1.3LED模块形状及尺寸如下图2.1.3所示、尺寸要求见表27。图2.1.3LED模块形状及尺寸图表2-1L尺寸要求单位为亳米尺寸代号最小值基本值最大值允许偏差Lt-300一L1-286-±0.30U-272-R2.5-2.75篇-80桥-30一±0.20网-15-±0.18A-60-4-10-±0.18T-4一注1：LOLED模块最大长度。注2：Ll一LED模块安装孔中心间距。注3：L2一LED模块发光面长度。注4：W0一一LED模块主体的最大宽度，模块两边不得有超出2.5mm的突出部件或附件，该突出部分不应影响安装，尺寸可不计入W0O注5：W1一一LED模块备用孔的孔距。注6：W2、R一一LED模块安装孔，用2颗幽内六角不锈钢防脱螺丝固定。注7：H0一一LED模块最大高度（包括LED模块线缆正常弯曲时的高度）°注8：H1一一LED模块安装檐底面到光源基板安装面的高度。注9：T一一LED模块的安装檐厚度。注10：D一一备用孔，考虑到LED模块的施容性，允许在LED模块上预留4个备用孔。2.2 LED模块的密封LED模块耐腐蚀性能须通过WFl测试，其透镜能耐受IOOOH紫外测试（向光面冲击弯曲强度应为光照前试样弯曲强度的50%以上）。防护等级达到IP67以上（需提供专业机构检测报告）。2.3 LED模块的光源2.3.1LED灯珠采用3030、3535、5050封装的灯珠，封装材料应为EMC或陶瓷；由于中小功率芯片在聚光性、光衰控制、配光等方面与大功率芯片存在性能差异，8米以上路灯须采用大功率灯珠。2.3.2LED灯珠须采用符合国标并满足LED路灯相关参数要求的品牌；2.3.3LED灯珠需提供LM80测试报告和基于TM-21的寿命估算报告。2.3.4LED灯珠工作时，5050芯片1W单颗功率3W,3535芯片IWW单颗功率2W,3030芯片单颗功率1%2.3.5由于LED路灯高效率、直射性、高显色等特性，道路LED照明设计时不宜仅套用传统光源单纯的光通量指标，应根据国标道路照明标准中平均照度、平均亮度、眩光控制及环境比要求，根据实际状况确定LED光源参数并满足节能要求。13米以下路灯功率原则上W200W。在LED路灯应用时更须注重光效、配光等性能指标。2.4LED模块工作时电参数光通量实测值应在标称值的90%110%范围内.输入功率实测值应在标称值的90%110%范围内。LED整灯效率135lmWo对应的输入电流和输入电压如下图：要求模组之间串联结构。功率3030(120LPW±10%)5050(150LPW±10%)输入电流输入电压输入电流输入电压30W700m38-48V600mA40-54V40W700mA48-61V800mA40-54V50W1050m38-48V1000m40-54V60W1050mA48-6IV1200mA40-54V2.5光分布LED模块生产商应明确产品的配光曲线和设计使用环境，例如道路照明设计使用灯杆高度和安装要求。产品的配光曲线应与标称值一致，且提供IES文件。LED模块的光分布，应满足IESNARP-8-00所规定的配光要求，见表2-5。表2-5LBD模块配光类型横向展宽分布不同纵向投射时的偏光类型短投射45o<66o中投射66o<75°长投射75o<80°I类ISIMIL类2S2M2LHI类3S3M3LIV类4S4M4L2. 6色度要求LED模块的显色指数大于70±2oLED模块色温推荐使用300OK（3045K±175K）,3500K（3465K±245K）,4000K（3985K±275K）,且色容差小于5step；3. 灯体的要求3.1 路灯安装方式的选择：LED路灯替换灯具仰角采用可调式或固定式，应与原灯具安装方式相匹配。3.2 灯体和灯杆的接口基本规格分别为（中48mm,60mm,76mm）。3.3 灯具需具有自主知识产权或使用授权，确保日后无专利纠纷。3.4 灯具须采用全金属结构，所使用的材料应符合GB/T26572-2011要求，满足抗风、抗振、防跌落要求，灯具接口紧固连接，紧固螺栓件采用防松动措施。能通过振动试验（3G）、16级及以上风压测试及长期性紧固要求。灯具接口连接宜采用内抱箍式紧固结构，整灯防护等级达到IP65（有电气腔）/IP67（无电气腔）及以上。3.5 电源线接入方式采用接线端子进行连接时，灯体需要有防水电气腔结构。3.6 灯具输入及内部连接线（含电源输出线）均采用CCC户外线材，不得使用只有基本绝缘的线材。3.7 LED模块重量应不大于1.2kg,灯体应承受满载最大重量适配模块时的总重量。参考标准GB/T34846-2017o4. LED电源要求4.1 LED电源应采用符合整灯参数要求的国内主流品牌。4.2 LED电源控制接口：电源应根据需要选配调光控制功能，如ITOV,PWM等。4.3 LED驱动电源的ITOV调光接口（智能接口），曲线如图4.3所示，调光电压为OTV对应输出电流为10%,调光电压大于9V对应输出电流为100%,1V-9V之间从10%到100%线性变化。接口符合IEC60929相关要求。图4.3LED驱动电源调光曲线5.性能要求5.1 LED模块的性能要求LED路灯的模块和控制装置的性能要求分别应符合GB/T34846-2017和GB/T24825-2009aLED模块的额定寿命不应低于50000h（LED路灯的3000小时光通维持率不低于98%,6000小时光通维持率不低于95机5. 2控制装置的性能要求控制装置外置型的防雷器或内置防雷器的控制装置的雷击保护要求应符合GB18802.1-2011规定。控制装置的无线电骚扰特性应符合GB/T17743-2007的要求。控制装置的输入谐波电流应符合GB17625.1-2012的要求。控制装置的电磁兼容抗扰度应符合GB/T18595-2014的要求。控制装置的能效应符合表5-2的要求。表5-2功率等级40WW输出功率W60W输出功率60W最小效率（满载）（%）85886. 防尘、防固体异物和防水6.1 LED模块的防护等级不低于IP67o6 .2LED控制装置的防护等级不低于IP67。6.3 接插件的防护等级不低于IP67。6.4 LED灯具电气腔（如有）的防护等级不低于IP65.7 .接插件互换性LED模块、LED灯体、接插件结构、尺寸要求，参照GB/T35269-2017的要求。8 .执行标准LED路灯的安全应符合GB7000.1-2015、GB7000.203-2013的要求。9 .电磁兼容性要求9. 1无线电骚扰特性应符合GB/T17743-2007的要求。9.2谐波电流应符合GB17625.1-2012的要求。9. 3电压波动和闪烁限制应符合GB/T17625.2-2007的要求。9.4电磁兼容抗扰度应符合GB/T18595-2014的要求。10.安全要求LED模块应符合GB24819-2009的要求。控制装置应符合GB19510.1-2009和GB19510.14-2009的要求。.适用工作条件试验U.I按GB/T31897.201-2016或IESLM-79-08进行适用工作电压的试验。11.2按GB/T2423.1-2008和GB/T2423.2-2008进行适用工作温度的试验。
