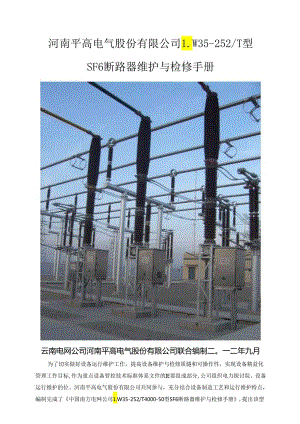

河南平高电气股份有限公司1.W35-252/T型SF6断路器维护与检修手册云南电网公司河南平高电气股份有限公司联合编制二。一二年九月为了切实做好设备运行维护工作，提高设备维护与检修质燧和可操作性，实现设备精益化管理工作目标,作为重点设备管控技术标准体系文件的IE要组成部分,公司组织电力探讨院、设备运行维护的位、河南平高电气股份有限公司共同参与，充分结合设备制造工艺和运行维护特点，编制完成了中国南方电网公司1.W35-252/T4000-50型SF6断路器维护与检修手册,提出该型设备在日常巡察、预防性试验、检修各个环节的技术要求和实施方法，以有效指导各单位该型断路港的维护与检修工作。前a2目录3第一章适用范阚及引用文件I第一节适用范困I其次节引用文件I其次章技术参数表2第三章维护、检修周期及项目6第一节维护项目及周期6其次节小修项目及周期12第三节大修项目及周期13第四章维护及检修打算工作第一节不停电维护项目要求其次节停电维护项目要求第三节小修雄妒项目要求第四节大修维护项目要求第八节打算工作第六节.停电维护及小修危急点及预控措施第七节停电维护及检修工作流程第五章维妒及检修质量标准第一节不停电维护陋呆标准其次节停电维护质量标准第三节小修质量:标准第四节大修成不标准第六章河南平高电气股份。限公司相关资料性附录.附录-常见回避以及相关说明网录二SF6宓度维电器说明附录三时间维电器整定说明附录四E5CSZ温度限制器整定说明附录五1.W35-252T操动机构二次原理图附录六断路器机械特性的测试附录七常用备品备件网录八弹,操作机构携本操作指两附录九1.W35-252T装配时各部件的主要调整尺寸附录十1.W35252T分合闸线圈更换方法附录十一低值易损件更换周期明细表附录十二1.W35S-252常见故泉类里及说明附录十三1.W35-252T维护措施总表其次章技术参数表序号技术叁数名称出厂标准弁数备注*、般参数1断路器型号1.W35-252/T1000-502极柱的数量3极单断口3操作方式分相操作4工作环境温度c-30+405抗震水平G36海拔高度m10007阳光辐射强度w/k10008凝冰厚度M10额定和保证的性能参数1额定电压kV2522额定绝缘水平a雷电冲击耐受电压（峰值）对地kV1050一一断口间kV1050+200b1分钟工频耐压（有效值）一时地（干，湿）kV460-断口间（干，湿）kV160+1453额定频率Hz504额定电流A40005额定短路开断电流k506额定短时耐受电流kA507额定峰值耐受电流k1258额定短路关合电流（峰值）kA1259额定短时耐受电流持续时间S4序号技术叁数名称出厂标准叁数备注10首相开断系数1.311近区故障开断电流k1.90:45/175:37.512额定线路充电开断电流A160I：额定失步开断电流k12.514额定短路开断电流开断次数次2015额定开断时间IBSW6016分闸时间DlS27±417令闸时间ms95±1518合一分时间ms出厂：40+10：运行55±519分-合时间msW30020分闸速度m/s8.0±0.521合闸速度m/s3.6+0.622拐臂与凸轮间断三1.5±0.223机构拉杆行程mm107+124相间三相不同期a合闸InS5b分闸InS325额定操作循环0-0.3S"C0"3nin-CO26主回路电网HQ60-结构参数1每相断口数12兖套外绝绿爬电距离a对地117812b断口间mm94003灭弧室内的SF6气体压力（20C肯定值）工作气压MPa0.6告警气压MPa0.55序号技术叁数名称出厂标准叁数备注闭锁气压MPa0.524三相断路器中的气体量kg3355F6气体年漏气率%0.3四.操作机构1弹簧操作机构型号CTD1个/相2空载断路器机械操作次数50003合闸钟簧储能电机a工作电压Y/稳态工作电流A/相220/110DC220ACb功率普/相600C储能时间S154合闸线圈a线圈数量1b工作电压丫/电流A/直流电因Q220/2.5/88Q±5%DC110/4.8/23O±5%JC牢拳动作电压范用85%110%Un5分闸线圈a线圈数量2b工作电压”电流A/直流电阻。220/2.5/88Q±5*DC110/4.8/230+5%DCC牢靠动作电压范围65%120%Un(最低动作电压30%及以下不动作6加热元件a工作电压V220ACb持续投入的灯相100驱潮C带温控开关的K/相)00加热7防跳要求机构防跳序号技术叁数名称出厂标准叁数备注远方爱护防跳，就地机构防跳8机构箱防护等级IP55H.Si量和尺寸1不含操作机构时的断路器重量kg3X7002操作机构kg3X3503外型尺寸mm13OO×81O×81O4最重件运输质量kg3500第三章维护、检修周期及项目第一节维护项目及周期1、不停电维护项目及周期序号项目要求周期务注1断路港构架检查（构架、基础、接地）断路涔构架接地应良好、累固，无松动、锈蚀。断路器基础无裂纹、沉降。断路落构架螺栓应紧固。协作日常巡察开展。有人值守站每日一次：无人值守站每版一次.2支持炎瓶和灭弧室兖套检查费套表面应无严峻污垢沉积，无破损伤痕，法兰处无裂纹，无闪络痕迹。协作日常巡察开展。有人值守站每日一次：无人值守站每周一次.3断路器本体压力值及SF6气体密度维电器检S1、SF6密度密电器视察窗面清沾，气压指示清楚可见.外观无污物、无损伤痕迹。2、SF6密度维电器与本体连接牢靠，无松动。3、压力值应在0.55Mpa0.65Mpa范围内。并与上次记录的断路端本体压力值进行比对,以提前发觉SF6是否存在泄漏。协作日常巡察开展。有人值守站每日次：无人值守站每周一次。当发觉SF6气体压力低于0.57VPa时,应开展带电补气工作，同时可结合条件开展红外检漏，并在停电维护时启动气密性检查维护措海。4本体分合网指示牌检查开关分合闸指示牌应到位，并与断路器机构位置-祥，无明显松动现象.协作日常巡察开展。有人值守站每日一次：无人值守站每周一次.I、开关操作后应巡察。2、假如开关分合闸指示牌松动，应紧固。5机构箱及汇二次线应无锈蚀、破损、松协作日常巡有人值守站每日序号项目要求周期备注控箱电气元件及二次线检查脱，机构箱内无异味：相关电气元件功能正常。察开展.次：无人值守站每周一次,开上操作后应巡察。6机构箱密封状况检查机构箱密封应良好，达到防潮、防尘要求.协作日常巡察开展。有人值守站每日一次；无人值守站每周一次.7红外测试用红外成像仪检测，检杳断路错与进出线连接部位及灭弧室遵套表面温度无异样。不少于1次/季度。8断路器进出线检查进出线应连接牢拳。非周期项目【、变电站投运前三年雨季后：2、当变电站出现地质沉降。9断路器机构箱底部检查，箱内是否有异味检查断路落机构箱底部是否存在有碎片、异物，检查机构箱内是否有异味。每季度1次。假如发觉机构箱底部存在有碎片、异物或者箱内有异味应杳明缘由。10对机构箱传动部件外观检查机构箱传动部件外观正常，无锈蚀现象。机构连接螺栓无松动、锈蚀现象,机构各轴销外观检查正常。每季度1次.假如发觉传动部件外观异样应查明缘由。如发觉锈蚀在停电维护工作中应启动机构箱密封检查处理工作。11缓冲涔检查枪隹缓冲器有无漏油痕迹，固定轴、夹叉方向、卡圈是否正常。每季度1次。假如发觉级冲器存在港油应查明缘由，并在停电维护工作中联系平高电气启动缓冲器修理工作。12加热器功能加热微功能应正常。每季度1序号项目要求周期备注检查次.13储能指示牌位置检查断路器储能指示牌应位于“已储能”位置。非周期项目。开关操作后应巡察。14机构内螺栓紧固状况检查螺栓应无松动和锈蚀现象,通过螺栓上的标记线识别。协作日常巡察开展有人值守站每日一次：无人值守站每周1次。机庙内螺栓紧固状况检查注：1）不停电维护项目由变电运行人员实施.2）变电检修专业人员应开展专业巡察，周期为1次/年,对于特殊设番（运行年限较长,缺陷多发设备）应增加至2次/年.2、停电维护及试验项目与周期序号项目要求周期备注1支持瓷瓶和灭弧室兖套枪含、清洁克套表面应无污垢沉枳，无破损伤痕,无闪络痕迹.开展兖套清洁工作。1）结合停电预试开展。2）积污严峻的可考虑开展带电或停电清沽。2本体及支架螺栓检查螺栓应无松动和锈蚀现象.按力矩要求对断路器本体及支架连接螺栓进行紧固。结合停电预试开展。3断路器操作机构传动箱检查检杳分合闸指示牌及连杆应正常，并依据力矩要求紧固相关螺栓。结合停电预试开展。4SF6气体压力节点及回压力报警及闭锁网路应功能正常“压力额定值:0.6QMPa结合停电预试开展。序号项目要求周期备注路检查压力报警值:0.55MPa压力闭锁值:0.52MPU5机构箱及汇控箱电气元件检查各电气元件应紧固良好.功能正常.并结合机构箱及汇控箱电气元件检查可完成以下试验：断路器二次回路绝缘电阻测试，结合停电预试开展。6缓冲器检杳分闸缓冲器应无渗漏油及螺栓松动的现象，假如存在渗漏油应对缓冲器进行更换。结合停电预试开展。7脱扣装置检杳断路器脱扣装置应正常，无锈蚀、松动现象，电磁铁间隙应正常，并结合脱扣装置的检查调整可完成以下试验：1）分合闸线圈直流电阻：2）分、合闸电磁铁的动作电压;3）断路器的时间参数。结合停电预试开展。8机构内可视部分螺丝、轴销、卡图检查机构内可视部分螺丝、轴销、卡圈等应正常，无卡涩、松动，卡圈应在卡槽内，无松动脱出现象.结合停电预试开展。9机构清洁、防锈、密封检查对机构箱进行清洁,对机构箱各转动部分存在锈蚀的进行除锈处理并对机构箱密封进行检杳。结合停电预试开展。10储能机构检查检查机构储能时间是否达到要求，储能电机是否正常，对储能电机不正常的，请联系平离电气进行修理。结合停电预试开展。11分、合闸电合闸脱扣器应能在其直流额定电压结合停电预试协作犁子装置的检查项目要求周期备注磁铁的动作电压的85%110%范围内牢靠动作：分闸脱扣器应能在其额定电源电压的65*120%范闹内牢苑动作，当电源电压低至额定值的30%或更低时不应脱扣开展。调整项目开展.12断路器的时间参数1.）断路器的分闸时间应在27±4ms范围内，合闸时间应在95±l51ns范国内。2）断路器的分、合间同期性应满意：相间合闸不同期不大于5ms；相间分闸不同期不大于3ms：结合停电预试开展。协作掣子装置的检查调整项目开展。13断路器动作后的检查断路器分、合闸动作后，应检查分合闸指示牌指示位置是否正确、计数器计数是否正常，箱内是否有异味，箱底是否有异物等结合停电预试开展14断路曙主回路电出值断路器主回路电吼W60uQ.结合停电预试开展。15测量蜥路器的行程断路器的行程为18011n,结合停电预试开展。16断路器二次回路绝缘电俄测试断路器二次回路电阻不小于2MQ。结合停电预试开展。协作机构箱及汇控箱电气元件检杳项目开展17断路器SF6气体微水的检测（20C的体枳分数）U1./1.150（新投，大修后）300（运行中）3年可结合停电预试开展。序号项目要求周期备注18断路器SF6气体现场分解产物测试，I./1.超过以下参考值需引起留意：SO1:不大于3l1.I1.S：不大于2u1.1.C0：不大于1不U于1.3年可结合停电预试开展。19断路潜SF6气体检漏对断路器各法兰连接部位及气道连接处进行检漏。必要时1）断路微在进行过气路工作后，应实行检漏仪检漏。2）对补气常见的断路器，当红外检漏无法查到漏点时，应实行包扎法检漏。20密度维电器（表）校验。开展密度维电器（表）的校验工作。平高电气建议结合停电预试每3年校验1次。非周期项目必要时21二次回路检杳检查储能回路、限制回路、加热和驱潮回路，应功能正常。3年其次节小修项目及周期序号项目要求周期备注1停电维护全部项目依据停电维护项目要求开展1）断路器运行6年：2）断路器机械合一分操作次数达到2000次。由河南平高电气股份有限公司支配技术人员现场进行指导。全部进行过调整的部件，在调整后均需进行标记并作书面记录。2费套超声探伤用超声波试验设备检查兖套仃无裂纹。3斯路蹲分/合用附赞检查断路器的分/合间弹簧应固定良好。4机构电气元件检查及更换1、依据停电维护项目要求开展机构电气元件检有，此外小修还应增加协助开关连接及触头锈蚀状况的检查工作.2、依据相关电气元件更换质量要求，对机构箱内中间缝电器、时间继电器、储能接触器进行更换。5润滑对分件间弹簧及操作机构备轴销进行涧滑。6操作机构和断路器极柱间拉杆的调整依据试脸结果调整操作机构和断路器极柱间拉杆。7储能机构检杳及测试结合储能机构检查，测量储能电机的电流和储能时间。对不满意要求的更换储能电机。8断路器机械特性测量进行断路器分合闸速度及行程测量、缓冲特性测量、断路器协助接点转换特性的测试，并对机构进行调整使得试验数据满意技术参数表。第三节大修项目及周期原则上断路器大修须要实行轮换大修的方式，在制造厂内完成，由河南平高电气股份有限公司负货实施”一、大修工作周期1、断路器本体大修工作周期：a）断路器本体运行12年：b）断路器开断额定电流2500次：；c）断路器开断短路电流20次；d）断路器操作次数达到5000次：e）灭弧室遭遇过电压击穿。2、断路器机构大修工作周期：a）弹簧机构随断路器运行9年。二、大修工作项目整个大修工作包括以卜工作项目：1、包括小修的全部项目：2、断路器本体大修工作项目：a）拆卸机构箭与断路器连接拉杆：b）拆卸断路器与支架的连接螺栓：c）拆卸断路器本体：d）本体解体检修（更换全套密封圈触头喷口压气缸）：e）组装断路器本体极柱。3、断路淞机构大修工作项目：a）拆卸机构箱与断路器连接拉杆；b）拆卸机构箱与支架的连接螺栓：c）拆卸机构箱;<1）对分闸锁闩、合闸锁闩、棘轮、棘爪、轴承、离合器等进行更换：e）螺栓、螺母紧固检查；f）涧滑：g）组装弹簧机构。4、依据出厂试验项目进行相关试验。第四节临时检修依据断路器的缺陷状况及状态评价状况，在确认断路器存在影响平安运行的故障或院患时，需依据缺陷及故障状况参照本导则相关维护及检修项目及要求有针对性的开展临时检修工作。第四章维护及检修打算工作第一节不停电维护项目要求一、工器具要求（工器具请用户自备）第一节序号名称型号规格（精度）单位9A备注1红外成像仪范围：OC-300C,精度：4'C台1试验仪器二、人员需求人员资质要求人员需求工时需求用户人员厂家人员用户人员厂家人员用户人员：无需专业培训，经过变电运行值班员职业技能鉴定人员2人00.5天0其次节停电维护项目要求一、工器具要求（工器具请用户自备）序号名称型号规格（精度）单位数量备注155件套筒扳手/套I手工具5木榔头/只18力矩扳手10-150Nm套19力矩扳手10300Nm套111塞尺0.02-1.Onri食112卷尺/把113水平尺/把I14线锤/只116回路电Pa测试仪100台1忒验仪器序号名称型号规格（精度）单位数量备注17兆欧表1000V,2500V只各118万用表/只119机械特性仪能开展断路器低电压动作特性刚好间特性测试。套120SF6检漏仪依据用户设备状况选择，可选用股、激光及红外检海仪。套121移动线盘220V只1平安工具22平安带全身式付323临时接地保安线>25nm,付324人字绝缘梯2.5m张125绝缘梯3m张126登高机具IOm以上高空作业车或者高空升降平台台1大型机具二、耗材要求（下表中耗材为一台份用量，请用户按实际状况自备）序号名弥型号规格单位数量备注1白绸布/n22砂纸400#张53无毛纸/张35无毛布/块36百洁布/卷17厌氧胶/管19无水乙静分析解kg110导电脂/管111油漆B05聚制防漆kg0.412防锈漆/kg0.513清洗剂/瓶2序号名称型号规格单位9备注14松动剂/听116钢丝刷/把117铜丝刷/把118漆刷1.5寸把419漆刷2寸把420塑料薄膜/m3（须要包扎法检漏时）21螺栓M24,M20,M16,M12.MlO套若干22绝缘乙烯带/卷1无粘性23绝缘胶带/卷1三、人员需求人员资质要求人员需求工时需求检修人员厂家人员检修人员厂家人员检修人员要求：D变电检修专业高级工资格至少1人:2）检修人员需具备变电检修专业认可资格。5人依据检修状况，在检查出现异样时可能须要参与3天依据检修状况确定，不超过3天。四、成本估算检修人员人工成本定位900元/人天。第三节小修维护项目要求一、工器具要求（工器具请用户自备）除了包含停电维护项目中须要打算的工器具以外,还需增加以下工罂具:序号名称型号规格（精度）单位数量各注1吊绳能供最小负载500kgm5平安工器具2机械特性仪/套1试验仪器3断路潺速度特性测试传感器/套1二、耗材要求（耗材请用户自备）除了包含停电维护项目中的耗材以外，还需增加以下耗材:序号名称型号规格（精度）单位M备注I长城7007润滑脂/瓶1齿轮、辘轮、拨叉2记号笔/支1三、人员需求人员资质要求人员需求工时需求检修人员厂家人员检修人员厂家人员检修人员要求：D变电检修专业高级工资格至少1人：2）检修人员需具备变电检修专业认可资格。厂家人员要求：由河南平密电气股份有限公司工厂支配的技术维护人员。5人1人3天3天四、成本估算1、检修人员成本核算检修人m人工成本定位900元/人天。2、厂家成本核身依据河南平高电气股份有限公司报价，现场服务人工费用为900元/人天,考虑到交通成本等，断路器小修河南平高电气股份有限公司方面报价约6500元。第四节大修维护项目要求鉴于现场环境因素，大修工作原则上采纳整体轮换的方式在厂内完成大修，现场工作仅为更换断路潺或冲货机构，包含老断路涔或冲簧机构拆除、检修后断路器或弹簧机构安装、静置及调试工作。建议用户选购相本体和台弹簧机构作为备件，用于大修时更换.一、工舞具要求（工器具请用户自备）除f包含停电维护项目及小修中须要打算的工器具以外，还需增加以下工器具:序号名称型号规格（精度）单位9A备注1SF6充气装置满意河南平高电气股份有限公司充气接口要求。套1手工具2真空吸尘器/套13移动战盘380V只1平安工具4吊索能供最小负载100Okg付15SF6气体回收装置/套1大盘机具6起吊机具8吨及以上吊车食1二、耗材要求包含停电维护项目及小修中须要耗材。三、人员需求人员资质要求人员需求工时需求检修人员厂家人员检修人员厂家人员检修人员要求：D供电局检修专责1人，负责现场作业管控。2）变电检修专业高级工资格至少1人：3）检修人G需具备变电检修专业认可资格。厂家人员要求：由河南平高电气股份有限公司工厂支配的技术维护人员。5人2人5天（现场更换、检修时间）5人（现场更换、检修时间）四、成本估算1、检修人员成本核算检修人员人工成本定位900元/人天。2、厂家成本核算依据河南平高电气股份有限公司报价，现场服务人工费用为900元/人天.考虑到交通成本等，断路器大修现场服务部分河南平高电气股份有限公司方面报价约16000元。需大修产品返厂后，返厂检修人工费包含在产品大修费用内。第五节打算工作一、技术打算工作a）熟识1M35-252T断路器技术资料，明南有关技术要求及旗量标准：b）打算好需检修断路器的资料：产品手册、电气原理图、出厂试验报告：c）现场了解设备运行状况以及工作场所的平安措施：d）依据运行、检修和试验记录查找收集设备缺陷资料：e）核实断路器操作次数及开断短路电流的次数，确定检修项Fl和改进项目。f）依据询定的检修项目制定检修支配和方案。二、工器具打算工作a）依据检修项目要求，检查检修中所需用到的工器具应完好正常，并运至检修现场。b）对断路器绝缘零件应采纳较好防护及防潮措施。c）现场做好平安、防火措施。三、人员打算工作a）组织全体工作人员进行技术交底，平安措施的学习：b）明确各项目人分分工，落实到位.风险分析明晰：c）工作人员做好必要的防护措施，穿长袖工作眼，必要时带防护手套和带护目镜。第六节停电维护及小修危急点及预控措施防范类型危急点Si控措皎人身触电接、拆低压电源检修电源应有漏电爱护器：电动工具外壳应牢靠接地,D检修人员应在变电站运行人员指定的位置接入检修电源，禁止未经许可乱拉电源，禁止带电拖拽电源盘。2）拆、接试验电源前应运用万用表测量，确无电压方可操作。1）检修前修断开断路器操作电源及储能电机、加热器电源：2）严禁带电拆、接操作回路电源接头：3）拆、接操作回路电源接头应运用万用表测地，确无电压方可操作。误碰带电设备1）加车进入高压设备区必需由具有特种作业资质的专业人员进行监护、指挥，依据指定路途行走及吊装：2）工作前应划定吊臂和重物的活动范围及回转方向.3）确保与带电体的平安距尚：220kV不小于6Y。在220kV变电站进行的断路涔停电维护及检修工作应增加保安接地线。物体打操作机构伤人把断路器操作在分闸位置,，断开电源并在高压侧接地。D断开断路器储能电机电源之后,进行一次合一分操作，择放弹簧能量.防范类型危急点击2）为平安起见，在检修工作完成前，断路器介闸弹簧不能储能.断路涔停电维护及检修时，假如有交叉工作，工作人员必需按规范作业并且相互间要协调好。D确认中控箱和机构箱近控/远控选择换开关SBTl打到“近控”位置，防止机构误动。2）机构分、介闸辨簧能员未择放，不得开展检修工作。严禁对操作机构进行空操作。设备损坏不具的操作条件严禁操作机构和极柱未安装完成前进行操作:1）任操作机构未与断路器连接好前，不得操作断路错。2）在断路器未充入额定压力的SF6气体前，不得操作断路器。严禁手按接触器储能。人员操作不当严禁手动解放分、合闸脱扣耦。测试线圈最低动作电压时应点动试验。分-合一分试验时必需保证分一台时间间隔不能低于300ms。断路涔在合闸位置时，严禁同时向分间和合闸回路加操作电压操作断路器,进行无延时分一合操作在传动断路器机构防跳回路时，应先检杳防跳继电器和:次回路是否完好，以避开出现无延时分一台操作：对断路器进行分闸或合闸操作和测量线圈动作电压时，严禁不经断路器协助接点将操作电压干脆加在分合闸线圈上一、停电维护工作流程工作玷*三、大修工作流程大修工作包括小修的全部内容，大修时增加断路器灭孤室和支持绝缘子检修程序。由于现场条件所限，大修工作的部分内容不适于在现场开展。原则上采纳整体轮换的方式在厂内完成大修,现场工作状况仅为更换断路器即可。第五章维护及检修质量标准第一节不停电维护质量标准不停电It护要求支持究瓶和灭孤室兖套检查.检查支持凭瓶和灭孤室究瓶外表面应无污垢沉积，无破损伤痕，法兰处无裂纹.断路器本体压力值及SF6气体密度继电器检查。1、SF6密度继电器视察窗面清洁，气压指示清楚可见。外观无污物、无损伤痕迹，如严峻脏污，应清洗.2、SF6密度继电静与本体连接牢靠，无松动，无港漏油.假如发觉密度继电器港漏油应对密度维电器进行更换。3、SF6密度继电器指示应在0.55-0.65Mpa范围内。井与上次记录的断路潺本体压力值进行比对，以提前发觉SF6是否存在泄漏。4、当发觉SF6气体压力低r057Mpa时，应瓷套表面检查目视检S目视检查检开作查视，操枪目查关后检索位置分合闸指示牌指示正常无松动不停电维护要求质,标准开展带电补气工作，同时可结合条件开展红外检漏，井在停电维护时启动气密性检查维护措施，5、检查密度继电器是否有渗漏油现象,如密度维电器濠漏油，需将密度继电器同体开关旋钮处于关闭状态，更换密度继电器.本体分合闸指示牌检查。开关分合附指示牌应到位，井与开关位置相符，无明显松动现象。不停电维护要求质=标准检索位置类型机构箱电气元件及二次线检查.1、就地远方切换开关应打在远方。2、在断路器操作后记录计数器读数。3、空气开关均为投入状态。4、加热器应正常工作。5、二次线应无锈蚀、破损、松脱,机构箱内无异味。»近拄挨开关动，：»ft,示灯*M*M*全M接建片三2tt动:全相控：B¾Mbmat:阉史；：三Mfi*动:全相拉：1.铐:三irm目视检查.开关操作后检查。不停电维护要求质=标准机构陆密封状况检查。打开断路器机构箱检查，机构箱密封应良好，无潮气，进水现象,如有潮气，应刚好开启加热器空气开关红外测试。用红外成像仪检测，检查断路微连接铜排及灭弧室温度无异样。检索位置检告机构箱密封条断路器本体类型目视检红外测不停电维护要求质=标准检索位置类型断路器进出线检查。进出线应连接牢亮。断路解上接线板目视检S断路器机构箱底部、箱内气味检吼打开机构箱门,枪铿断路器机构箱底部是否存在有碎片、异物、油污现象，检杳箱内是否有异味。卜F7BIllIfcC一、W目视检音检查机构箱底部不停电维护要求质=标准检索位量类型加热器功能检查。加热器空气开关投入后,加热器能正常工作。B三HIO目视检S储能指示、分合闻指示牌位置检查.断路器储能指示，分、合州位置指示应正雨I他fa为指示、分合闸位置指示开关操作后检代其次节停电雒护质量标准一、本体及支架检查检修工艺质量标准检修类型1.绝缘谎套检查：a,绝缘瓷套外衣应无污垢沉积，无破损伤痕：法兰处无裂纹，与瓷瓶胶合良好。b,如有污物需冲洗和擦拭以清洁瓷套表面。1、绝缘瓷套外表应无污垢沉积，无破损伤痕，法兰处无裂纹，与瓷瓶胶合乩好“2、如仃污物需冲洗和擦拭以清洁瓷套表面。停电维护2 .本体及支架连接螺栓的检查：支架应无松动、锈蚀。3 .断路器本体、支架螺栓检查:陆路器本体及支架全部螺栓应无松动、锈蚀。如局部锈蚀应刷漆处理，如严岐锈蚀则应更换处理。如仃螺栓松动，应按力矩要求拧紧螺栓.如锈蚀则应刷漆处理。停电维护序号螺栓直径钢固书碳紧¥锈紧件不掴固固拧铝材时紫件入质料紧固力矩，NID紧固力矩，Nm紧固力矩，Nm1M16110105882M202202101763M243803323053,断路器进出线接线板检杳：引出线接线板,应无松动、锈蚀，如严峻锈蚀则应更换处理,如有螺栓松动，应按力矩要求拧紧螺栓。断路器引出线接线板连接螺栓力矩：M16：190NnU停电维护二、机构传动箱的检查检修工艺质量标准检修类型2Y1½W>h26KxMfZTW外内*出IKWt-l-2MMl2J24"XJHftV.%-依I、检查：操作断路器分-合闸，视察分-合闸指示正确。分合闸指示牌检杳更换：工具:力矩扳手、6mm内六角套筒。步骤:打开断路黯卜部拐臂盒上的盖板，更换分-合指示牌（M6螺钉力矩7Nm）按逆依次划原盖板.2、目测检杳机构箱内全部螺栓接头部分检包（查看螺栓紧固标识线是否有位移）：对机构传动箱拉杆并紧螺栓进行力矩检查。轴孔、轴套和轴销无伤痕、裂纹：接头应无松动：传动敏捷,无卡涩。拉杆锁紧螺栓应无松动。机构拉杆与断路器连接轴销上的卡圈无脱落。停电维护检修工艺质=标准检查要求：检修类型3、操作机构和断路器极柱间拉杆枪查：（见图2、图3）图2慢分慢合操作示意图图3断路器行程测量:示意图停电维护可运用断路器机械特性仪测证断路器的行程和超程，应满意行程180；mm、超程39±3mm的技术要求。若需手动测量断路器的行程和超程，请在平爵人员的协作下，按下列方法进行：1、机构及断路器均处于分闸位置，然后按图示方向进行慢合操作，用万用表监视单极断路器是否接通，接通时测量其相对应的距离IJ（见图2）。此次测量数据记录在案，用于断路器接触行程的计匏。2、在额定SF6气压、额定操作电压下对断路胧进行分、合闸操作3次。测量断路器位于合闸位置时的尺寸1.3及分闸位置时的尺寸1.2«计算（I.2-1.3）XI.68（此系数为内拐将与传动拐皆普长之比）即为断路港行程s,应满意180；E的要求（见图3）；（1.3-1.1）X1.679即为断路器超程满意39±3mm的要求.三、SF6气体压力节点及回路检查检修工艺质量标准检修类型1、将SF6气体密度继电胧报警接点短接（接点1、2）,视察后台是否报好.2、将SF6气体密度继电器闭锁接点接接（接点3、4和5、6两对），视察后台是否报警,分合闸回路是否已经无法接通，压力报警及闭锁回路应功能正常。停电维护工具：一字和十字螺丝刀（4",6"）步骤： 用螺丝刀将密度继电器的电缆线从端子排上拆除，并做好标记，以便红原装配（留意：不拆密度继电落，只拆除密度继电器的电缆线）。 短接接点1、2,视察后台是否报警：分别短接3、4和5、6两对
