2024年最新钢板桩支护施工方案.docx

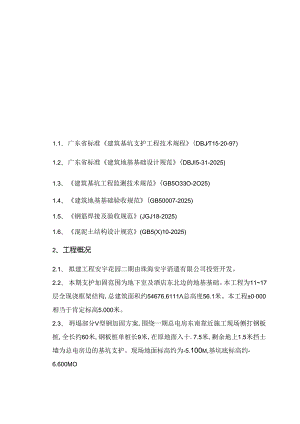

1、编制依据22、工程概况23、地质状况24、支护结构主要选用的材料35、进场主要材料支配36、进场机械设备支配37、基坑支护施工步骤48、现场组织机构59、施工进度支配610、劳动力组织611、钢板桩施工要求712、钢支护施工用电负荷713、土方开挖施工要求814、支护结构监测与检测要求915、应急方案1116、平安与环保措施Il1.1、 广东省标准建筑基坑支护工程技术规程(DBJT1520-97)1.2、 广东省标准建筑地基基础设计规范(DBJI5-31-2025)1.3、 建筑基坑工程监测技术规范(GB5O33O-2O25)1.4、 建筑地基基础验收规范(GB50007-2025)1.5、 钢筋焊接及验收规范(JGJ18-2025)1.6、 混泥土结构设计规范(GB5(X)10-2025)2、工程概况2.1、 拟建工程安宇花园二期由珠海安宇消遣有限公司投资开发。2.2、 本期支护加固范围为地下室及酒店东北边的地基基础。本工程为1117层全现浇框架结构,总建筑面积约54676.6111总高度56.1米。本工程±0000相当于肯定标高5.000米。2.3、 坍塌部分V型钢加固方案,围绕一期总电房东南靠近施工现场侧打钢板桩,全长约60米,钢板桩单桩长9米,在原地面入十.7.5米,剩余地上1.5米挡土墙为总电房边的基坑支护。现场地面标高约为-5.100m,基坑底标高约-6.600MO2.4、 打完钢板桩经浇捣混泥土地下室底板和挡土墙完成后在碎试块试验合格并经设计同意后拔桩,在顶板面行车拔班,拔桩经过第道工序,在顶板面铺垫30CM石粉,后由打桩队铺钢板行车拔桩。3、地质状况3/、地质勘查报告由珠海市建筑工程勘查设计院供应:素填土：厚度约2.56.7淤泥：厚度约5.818.3淤泥质土：厚度约1.415.1粉质粘土：厚度约4.217.04、支护结构主要选用的材料4.1、 钢板桩采纳拉森250X250VX9m型钢桩。4.2、 支护结构选用钢材均采纳Q235等级B的碳素结构钢。5、进场主要材料支配主要进场材料数量表序号材料名称规格单位«量备注1V型钢桩250×250×9根170极长9m2H型钢（国裸）350×350×9m170单面350H型钢3电焊条E431606、进场机械设备支配主要进场机械设备数量表序号机械名称规格型号台数#注1液压履带起重机QNY3812振动锤DZ45AI3沟通如焊机Bx1-500-324气割设备辄气、乙块气2基坑支护施工步骤框图7.1、 本基坑依据坍塌状况进行加固,加固处理采纳9m长250x250V型钢桩。基坑坡顶严禁堆放重物及附加荷载。7.2、 依据该场地的工程地质条件、周边环境、地面变形限制要求坡顶全部管线应尽可能外移或改道。7.3、 为了使钢板桩与钢板桩形成整体,钢板桩外侧采纳250x25OV型钢电焊连接。7.4、 施工依次桩位轴线清理一土方开挖、喷锚一打V型钢桩一钢板桩两侧V型钢围梯安装一土方开挖至坑底一地卜结构施工一土方回填一V型钢桩拔除。8、现场组织机构依据工程特点与施工技术要求,选择具有多年施工阅历的工程技术人员和管理人员,组成精干、高效的项目部。项目部配项目负责人,施工现场负责人以及工程技术管理人员等数名。管理人员名单序号姓名职务岗位职责1彭光跃项目经理全面领导工程施工,是质量工期平安文明生产的第一责任人,负货对外协调工作.2邓背技术负责人负责工程施工技术、质量平安生产工作、指导施工员、质量员和平安员工作。3罗清施工员实施组织设计,协调各工序的衡接,检食监督指导施工。4邓叨质检员各工序质址检查,监督指导、施工质保.5吕正达平安员负责对工人进行平安教化、交底、检查落实各项平安管理制度。6刘东锋材料员负责对工程材料选购和送检、试验。7蔡泽文资料员负贡施工内业资料整理和保管.基坑支护工程施工支配支配,施工打算2天,打V型钢桩3天,V型钢围檄安装2天,基坑支护工程各道工序进行搭接施工,本基坑支护7个工作日完成。10、劳动力组织依据工程工期要求,合理支配施工现场的劳动力。在施工过程中,施工人员要依据设计图要求与本工程的施工依次,科学地支配各工种的劳动力人数,做到统一支配、听从指挥、各司其职、严格施工纪律。施工劳动组织支配如表所示。表中数据按个工作面一班制考虑。基坑支护施工劳动力组织（一工作班）工种人数职责工程技术人员I负责全面指导现场施工施工员1负费放线并限制板桩轴线、垂直度吊车司机I负责开吊车、出桩、振动锤桩工作起重工I负货吊桩、移桩、送桩就位。打桩技术工2负货限制油泵、电开关、桩精确就位气割、电焊工2负货现场钢材切割、电焊工作电工I保证施工生产用电及用电平安工作机修工I保证现场机械设备正常运转协助工I负货现场机械设备正常运转合计Il11、钢板桩施工要求钢板桩施工的工艺流程如卜.：定位放线f打导向桩f安放导梁f打钢板桩。U.K钢板桩采纳250X25OV型钢桩,桩长为9m。钢板桩的机械性能和尺寸应符合要求。经过整修或焊接后的钢板桩,堆存、搬运、起吊时应防止由于自重而引起的变形与损坏。11.2、 在打钢板桩的过程中.应随即检查其平面位置是否正确,桩身是否垂宜,如发觉倾斜(不论是前后倾斜或左右倾斜)应马上订正或拔起重打。钢板桩采纳振动等方法下沉。起先沉桩时宜用自重卜.沉,待桩身有足够稳定后再采纳振动卜沉。打桩机械采纳38吨履带吊车QZ45A型振动沉拔桩锤。11.3、 钢桩应在场地平整到设计标高后起先施工。11.4、 钢板桩的施工允许偏差：V桩沉桩的垂直度限恻在1.5%。11.5、 钢板桩拔除时,空隙应刚好用水泥浆或中粗砂充填密实。11.6、焊缝形式：围椽与钢板桩之间连接采纳焊接。焊缝质量等级为三级。11.7、 除以上要求外,还应符合建筑桩基技术规范(JGJ94-2025)、建筑地基基础工程施工质量验收规范(GB50202-2025)、建筑地基基础设计规范(GB5OOO7-2O25)、钢结构工程质量验收规范(GB50205-2025)中有关规定及质量验收标准。12、钢支护施工用电负荷12.1、一个作业班组打钢板桩的组合用电的机械为DZ45A型振动沉拔锤、高压油泵、Bx3-5()O-2或Bx3-5(X)电焊机一台,这些机械的用电功率分别为45(60)KW、4KV17KW.5振动沉拔锤与高压油泵同时工作,电焊机与振动沉拔锤、高压油泵不同时工作。一个作业班组打钢板桩的最大用电量为49(64)KWu13、土方开挖施工要求13.1、 边坡土方开挖,依据设计要求土方边开挖边喷锚,每层不超过l11对没有喷锚的放坡段表层土体应实行措施进行硬化处理。土方挖到第一排V型钢施工标高时起先打第一排V型钢桩。13.2、 基坑土方开挖,基坑土方必需分层均衡开挖,每层开挖高度不宜超2明淤泥层不超过1米。以确保开挖过程土体的稳定,避开造成工程桩移位。13.3、 土方开挖过程中,防止十方开挖设备碰撞支护结构、工程桩,避开扰动基底原状土。同时建议土方开挖时应分段进行,每段长度约3040m0开挖到设计标高后,马上浇捣素险垫层等,承台应跳开土方开挖施工,并马上砌筑砖模.在砖模与土体健隙采纳C15素碎回填,然后再开挖相邻的土方。13.4、 发生异样状况时,应马上停止挖土,并应马上查清缘由和实行措施.方能接着挖土。开挖后基坑暴露的时间应尽可能短。13.5、 开挖至坑底标高后坑底应刚好满封闭并进行基础工程施工。地下结构工程施工过程中应刚好进行夯实回填土施工。13.6、 土方开挖与地下结构施工过程中基坑周边不得堆我,士方开挖至设计标高后应马上浇捣素碎垫层。13.7、 基坑开挖过程中,若发觉局部漏水现象,应马上停止开挖,用人工堵漏或注浆方法进行封堵,以防止四周地面沉降。13.8、 夯实回填土施工完毕并达到土建施工图要求后才能拔除V型钢桩。14、支护结构监测与检测要求14.1、 地下室基坑围护结构的安危关系到本工程的平安,还关系到旁边建筑物,城市管线及道路设施的爱护等,因此必需实行信息施工的方法对基坑施工的全过程进行监测。14.2、 监测工作的主要内容如下：a土体深层水平位移（测斜）b坡顶水平位移,沉降c基坑四周建（构）、筑物及市政道路,管线的沉降与倾斜观测，距离基坑三倍开挖深度范围内均布置d立柱的沉降e地下水位14.3、 监测时间及间隔:a在土方开挖之前应进行基数测量,且次数不少于两次。b在每层土方开挖前后,支护完成前后,工况发生改变时应进测量,其它正常状况下每23天测量一次,如发觉变形速率增大或总变形较大时应加密测量次数。14.4、 基坑支护施工及运用过程中,应支配专人进行巡察检杳。14.5、 施工单位应与监测单位亲密协作,做好检测元件的安放及爱护工作。14.6、 监测过程中发觉有异样状况必需刚好通知施工单位及设计人员,施工单位应有紧急防患措施,以防发生工程事故。14.7、 在基坑支护结构的施工与运用过程中,应对支护结构和已有建筑物（含道路管线）进行监测,若遇到下列可能影响建筑物平安的状况之一时.应马上报警,若状况比较严峻,应马上停止施工,并对支护结构和已有建筑物实行应急措施。地面沉降接近20mm.桩顶位移接近20mm,支护结构最大水平位移大于基坑开挖深度的1/200.支护结构水平位移速率连续三天3mmd,且不能收敛。支护结构的支撑体系中有个别构件出现应力骤增,压屈,断裂,松驰或拨出的迹象.建筑物的不匀称沉降已大于建筑地基基础设计规范（GBJ7-89）规定的允许沉降差或建筑物的倾斜速率连续三日00001Hd（H建筑承重结构高度）。基坑底部或四周土体出现可能导致剪切破坏的迹象或其它可能影响平安的征兆（如少量流砂,涌土,隆起,陷落等.）依据阅历推断已出现其它必需加强监测的状况.14.8、 监控预警指标为：基坑支护结构的最大水平位移已大于基坑开挖深度的1/200.或其水平位移速率已连续三日大于3mmd;基坑支护结构的支撑体系中有个别构件出现应力骤增、裂缝的迹象:支护结构个别出现开裂、位移突变；四周建构筑物的不匀称沉降己大于现行建筑地基基础设计规范规定的允许沉降差,或建筑物的倾斜速率已连续三口大于0.000IH/d；道路路面水平位移大于40mm或旁边地面裂缝大于10mm；基坑底部或四周十体出现可能导致剪切破坏的迹象或其它可能影响平安的征兆（如少量硫砂、涌土、隆起、陷落等14.9、 观测报告：观测书面报告应在现场观测完成后24小时内提交业主及设计单位。15、应急方案在土方挖到淤泥层以下后,场地内保证有一台挖土机可以随时调用,如发觉开挖后,坡顶位移呈增大趋势且不收敛,马上用挖土机挖土向坡脚回填反压,直至位移稳定再实行加固措施而后再接着开挖。平常备好500个编织袋,10011木板等相关的应急材料。注浆设备,挖掘机、吊车、汽车随时调用。基坑开挖期间派工人跟踪,发生漏水与流砂状况马上处理。一旦发觉位移增大不稳定时,可用砂袋回填反压。整个支护施工过程必需与设计人员保持联系.刚好共同处理各种疑问题。16、平安与环保措施16.1、 建立健全平安环保体系.使平安生产与环境爱护工作制度化、常常化,保证工地的平安与环境爱护工作惯穿整个工程施工的全过程。16.2、 仔细惯彻执行广东省珠海市有关平安的方针政策、规章制度.时参加工程项目的职工进行教化和培训,坚固树立“平安第”的思想,坚持“平安生产、预防为主”的方针。16.3、 做好平安工作交底,坚持工前讲平安,工中检查平安,工后评平安的“三工制”活动。16.4、 项目负责人对施工全过程的平安生产与环境爱护工作担当领导和管理责任。16.5、 依据钢支护工程的特点以卜.主要工种应留意的平安事项：1651、司机与起重工司机与起重工必需是按劳动人事部门有关规定进行考核并取得合格证者。司机必需了解所操作的起重机的工作原理,熟识该起重机的构造、各平安装置的功用及其调整方法,驾驭该起重机各项性能的操作方法以及该起重机的修理保养技术。不准斜吊物品,不准抽吊交织挤压物品,不准起吊埋在土里或冻粘在地上的物品。有物品悬挂在空中时,司机与起重工不得离开工作岗位。司机必需仔细做好起重机的运用、修理、保养和交接班的记录工作。严禁司机酒后上机操作。1652、电焊工电焊机外壳,必需接地良好,其电源的装拆应由电工进行。电焊机要设单独的开关,开关应放在防雨的闸箱内,拉合时应戴手套侧向操作。焊钳与把线必需绝缘良好连接坚固,更换焊条应戴手套。在潮湿地点工作,应站在绝缘胶板或木板上。严禁在带压力的容器或管道上施焊,焊接带电的设备必需先切断电源。焊接贮存过易燃、易爆、有毒物品的容器或管道,必需清除干净,并将全部孔口打开。在密闭金属容器内施焊时,容器必需牢靠接地,通风良好,并应有人监护。严禁向容器内输入氧气。焊接预热工件时,应有石棉布或档板等隔热措施。把线、地线、禁止与钢丝绳接触,更不得用钢丝绳或机电设备代替零线。全部地线接头,必需连接坚固。更换场地移动把线时,应切断电源,并不得手持把线爬梯登高。清除焊渣、采纳电弧气刨清根时,应戴防护眼镜或面罩,防止铁渣溅伤人。多台焊机在一起集中施焊时,焊接平台或焊件必需接地.并应有隔光板。针铐极要放置在密闭铅盒内,攒削牡鸨极时,必需蛾手套、口罩,并将尘刚好解除。二氧化碳气体预热器的外壳应绝缘,端电压不应大于36V。雷雨时,应停止露天焊接作业。施焊场地四周应清除易燃易爆物品,或进行覆滥、隔离。必需在易燃易爆气体或液体扩散区施焊时,应经有关部门检试许可后,方可施焊。工作结束,应切断焊机电源,并检查操作地点.确认无起火危急后,方可离开。16.5.3、 振动沉桩机振动拔桩时,应垂直向上,边震边拔。振动沉桩时.禁止任何人停留在机架下部。调整好偏心块后,应清除箱内余物,方可试车。打桩作业振动、噪音较大,打桩施工应按珠海市安宇花园一期住宅楼得作息时间、环境爱护规定的时间段进行施工,应避开午休和晚间等休息时间。
