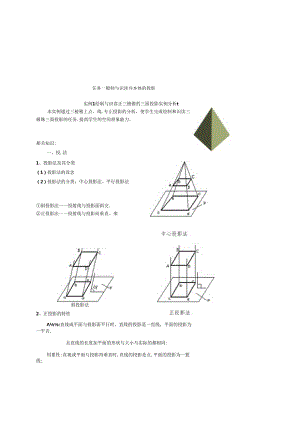

任务一般制与识读并本体的投影实例1绘制与识读正三梭锥的三面投影实例分析t本实例逋过三棱稚上点、线.专正投影的分析，使学生完成绘制和识读三极铢三面投影的任务.提尚学生的空间理象能力。相关知识:一、投,法1、投影法及其分类（1）投影法的设念（2）投影法的分类：中心投影法、平行投影法斜投影法一一投射线与投影面斜交.正投影法一一投射线与投影而垂直。来斜投影法2、正投影的特性:直线或平面与投影面平行时，直线的投影是一直线，平面的投影为一平舌,且直线的长度加平面的形状与大小与实际的都相同:用累性:直观或平面与投影再垂直时,直线的投影是点,平面的投影为一亶线;类似性：直线或平面与投影面俵斜时.直笠的投影仍是直线,平面的投影仍为平有.但他们与空间大小和形状不同。二、三视图1 .三视图的形成<1>三投影药体系的形成正立投影面，简称正面，用y表示：水平投影面，简称水平面，用H表示；倒立投影面,简称侧面.用Ir表示。<2>粉体在三投影面体系中的投影也就是由前向后投射所得的视图:主视图一物体在正立投影面上的投影,俯视图物体在水平投影台上的投影.也就是由上向下投射所得的初图:左视图物体在(W立投影壹上的投影,也就是由左向右投射所得的机IS.2 .三视图之间的对应关系< 1>枚体的长、宽、高在三视图上的对应关系主视图反映物体的长度(X)和高度(Z):俯视图反映物体的长度(X)和宽度(Y);左视图反映物体的商度(Z)和宽度(Y).主、俯视图长对正：主、左视图高平齐:俯、左视图宽相等。< 2>物体的六个方位在三视图中的对应关系主视图一一反映物体的上、下和左、右；俯视图反映物体的左、右和前，后：左视图反映物体的上、下和前、后.< 3）住置关系：上后I前下上左口£右下左tte前识堂德习：习题集P5.P2布置作业：P3根模星金制三视图调练一、器Ir准备1.要求学生提前准备纸张，帆板尺及其他绘图工具2,分组：4人一组.要求班级负责人提前分好组3.教师提前准备好模型，要求模型以算单的平面立体为主,按看班税级数准备好.二、课号盘织1 .学生按4人一组坐好，分发模型2 .每个至少绘制4个模型的三视图.模型各组串着用.多国有奖励3 .第解要求：将物去放正.选择主视图方向,给制三视图：注意三视图的位置关系和“三等”关系.%学生绘图.教师巡视指导5 .总结三、点的投影1 .点的投影及标记点的投影规律：(D点的正面投影与水平投影的连规垂直于OX轴.点的正面投影与包面投影的连我垂直于OZ轴。(2)点的投影到投影轴的距美.等于空何点到相应的投影面的距海.即“影轴距等于点面咫Z(3)点的水平投影到OX轴的距离等于点的便面投影到OZ轴的距夷。3.点的投影与直先坐标的关系点到W面的距离等于X坐标；点到V面的更高等于Y坐标；点到H面的距高等于2坐标。点S坐标的规定书写形式为：S<x,八z).4、的点的相对位置<1>两点的相为位置的判斯两点的左、右相对位置由X坐标差确定：例如：X,<X,表示点B在点A的右方。两点的前、后相对位置由y坐标差确定：例如：y,>y,.表示点B在点A的前方。两点的上、下相婚位置由Z坐标差确定.例如：z,>z4.表示点B在点A的上方。(2>重影点对H面的重影点从上向下观察，Z坐标值大者可见:射V面的电影点从前向后观察.y坐标值大老可见:对W面的重影点从左向右观察.X坐标值大老可见.四、直线的投影一.直线投影图的画法直段的投影一般仍为直设。二、各种位置直线的投影特性1 .一般位置直殁讨三个投影面都假翱的直戏称为一般位置宜浅.一般位置直线的投影特性为：（1）三个投影都与投影轴做的：（2）三个投影均小于实长.2 .特殊位置直鼓特殊位置直线有投影面平行线和投影面垂直妓两种.（1）投影面平行姣侧平线Wffi)投影面平行线具有如下共性：直线在它所平行的投影面上的投影反映实长.其他两个投影平行于相应的投影轴.反映实长的投影与投影轴的夬询等于直线对相应投影面的顿比。<2>投影面垂直线投影变垂直线具有如下共性：直设在它所垂直的投影面上的投影积聚成一点。其他两个投影反映宾长，且垂直于相应的投影轴。f)IZUc三他垂线<1W®）五、平面的投影1 .平面的表示方法（1）用几何元亲表示（2）用迳或表示二、平面的投影1-一般位置平面讨三个投影面都彼制的平面，称为一般位置平面.2.特殊位置平囱（1>投影而密直面密直于一个投影面而对其他的个投影面区斜的平面,称为投影面垂直面.投影面垂直面有以下投影特性:平面在所垂直的投影面上的投影枳聚成一条做件的直线,它与投影轴的夹用分别反映该平面与其他两个投影面的t先。其他两个投影均为小于实形的类似形.正垂面铅垂面倒里面<2>投影面平行面平行于一个投影备的平西（亦即垂直于其他两个投影面）,称为投影而平行面。正平面水平面记平面投彩面平行而有以下投影特性：平面在所平行的投影面上的投影反映实形：其它的个投影均积聚成宜浅,且平行于相应的投影的。实例1绘制与识读正三棱错的三面投影任务实：一、绘制正三棱锥的三面投影作图方法:AiCHittnBBnnv*a<*>Mn-jRBV)二、识读正三校帷的三面投影1 .正三棱程各横线及底边的识读SA.SC为一般位置直度> SB为侧平线> AC为1期垂绘AAB.BC为水平或2 .正三校健各表面的识读> SAB.SBC一般位置的平密> SAC为例委面> ABC为水平而知识拓展，一、属于直线上的点的投1.取寓于平面的直线如果点在直线上,则点的各个投影必在直线的同面投影上。反之,若点的各个投影都在宜线的同面投影上，则点一定在该直浅上.求作H面的投影k.作图:<1>作出AB的便面投影a"b"；<2>根据点的投影规律,求出点K的水平面投影k”。二、取属于Jl1.ii上的直线和点1.网属于平期上的点点从国于平面的条件是：若点在平面内一直段上.期该点必属于该平面。因此，在平面内取点时,首先应取属于平面的线.再取慎于谈及的点。f，e，IZfUe,sa2,取属于平面内的直统直我与平面的从属关系：满足下列条件之一的直度在该平SS内：<1>直竣经过平面内的两个点；<2>宦线经过平面内的一点，且平行于该平面内的另一直线.三、正三梭我百取点实例2绘制与识读正五桢柱的三面投影实例分析：本实例通过对正五校柱的分析.掌握校柱的结构特点，进而学会校柱的三视图的国法及三视图的识读，相关知识：一、茁木体的概念手柄实物图二、平面立体赢逑1 .校柱的形成Htt2 .常见校柱及其三面投影<3）正六校柱任务实法:一、识读正五板柱的三面投毋二、金制正五爱柱的三面投步知识拓展：一、正五根柱我再米点二、常凡梭立体图及其三面投，见投给三、富见粳柱立体图及其三面投影:见投涿习：实例3讯读和蛉制Bl柱体的三面投影实例分析：通过本实例，掌握回转体的结构拘点、图形特点，进一步学会回转体图形画法及读图。相关知识：一、面立体:由曲面或曲面与平面四成的基本体讲为曲面立体,二、BB柱任务实龙：一、识读Bl柱三面投影二、金制柱的三IS投影50W臼日m4ca>(b>知识拓展：一、Bl柱表而取点二、1.圆锭的形成2.圆锭的三面投影3.圆辕表面上的点的投影用助素政法用辅助的法三、1 .圆球的形成圆球是由一园母线绕其直径回转而成的文体.2 .IE端的三面投影3 .圆球表面取点实例1实例分析：本实例逋过手柄平面图形的绘制定、平面图形的尺寸标注等内容。相关知识，一、H<*1 .圆弧连接的原理和作图方法12 .直姣与直姣间的园弘连接z修制手柄平面图形,掌握圆融连接的方诙、图形分析及绘图步辍的确fWV任务二险制平面图形3.圆强与IE弧间的BI弘连接<）均外切<2）均内切课堂练习：直线与BI孤间的圆弧连接二、尺寸注法1.1 本规则< 1>机件的真实大小应以图样上所注的尺寸数值为依抠，与图形的大小及绘图的准确度无关.(2)图样中的尺寸以mm为单位时，不警标注计量单位的代号或名称，如采用其它单位，则必须注明相应的计量单位的代号或名称.< 3>对机件的每一尺寸，一般只标注一次.并应标注在反映该结构最滑断的图形上.< 4>图样中所标注的尺寸为该图样所示机件的最后完工尺寸，否则应另加说明。2,尺寸组成3.字体汉字、数字、字母书写基本要求：“字体端正，笔划清是、间福灼匀、分列整齐字体大小分为20.14、10、7.5、3.5,2.5七种号数.字体的号数即字体的高度(单位：11m)e汉字应写成长仿宋体.并应采用国家正式公布推行的X化字.双字的高度不应小于3.5. 宇富约等于字高的2/3。长仿宋字的要领是：横平竖直、注意栽落.结构匀称、填满力格.（2）间拉伯数字、罗马数字、拉丁字母和希腊字母字母和数字有直体和斜体之分，笔划宽为为字高的"10,一被情况下常用的体.斜体字字头向右何粉，与水平基准线成75。,任务实：.一、尺寸分析1 .定形尺寸：用于端定埃段的长度.圆弧的举径（圆的直径）和生度大小等的尺寸称为定形尺寸.2 .定位尺寸：用于确定线段在平面国形中所处位置的尺寸，称为定位尺寸。二、线及分析1 .巳知线段：2 .金向线段：3 .连接线段:作图顺序：已知线段f中间段段一连接线段三、金制平面图形绘图方法和步泰（1）准备工作分析图形的尺寸及其段段：确定比例，选择图幅，因定图纸;拟定具旅的作图既序.<2）给制底稿面底稿的步舞：画出基准线,并根据各个封闭图形的定位尺寸图出定位段;画出已如线段:画出中间绕段:演出连接线段.面底稿时.应注息以下几点：油底稿用311铅笔，笔芯应经常修恪以保持尖钝：底稿上.要分清及型,但线型均暂不分粗维.并要画得很轻很细,作图力求准播:画错的地方，在不影响画图的情况下，可先作记号，待底稿完成后一起擦掉.（3）铅笔描深底稿加涕步Sh应先曲后直、先粗后细；先用丁字尺画水平,后用三角板国垂.斜的直线：景后画明头、填写尺寸数字、标矍栏等.知识拓IU一、富几尺寸的标注方法<1>尺寸数字用于表明机件实际尺寸的大小，与图形的大小无关.要求：竣世尺寸的数字应注写在尺寸度的上方或中断处.线性尺寸数字方向，一般应水平方向字头朝上，垂直力向字头朝左，其它倾斜方向字头要有朝上的起势。角度的尺寸数字一律写成水平方向，一般注写在尺寸线的断食，必要时也可以用指引故引出S主写。<2）尺寸线用于表明所注尺寸的度量方向，尺寸题只能用细实线能制。一般情“下，尺寸线不能用其它图蜿代替，也不得与其它图线曳合或同在其它图竣的亮长线上.（3）尺寸界线应由图形的轮廓线、轴线、对称中心线引出.轮廓线、轴线、对林中心姣也可用作尺寸界媒.（4）尺寸或怎尺寸界蛟用细实姣绘制.二、尺寸标注的正、«错误三、平面立体的尺寸标注(OB.面立体的尺寸标注实例2*吊,平面图形实例分析：通过本实例的学习，进一步进行平密图形的尺寸分析及线段分析，确定绘IS顺序,掌握手工图纸上绘图的方法与步骤。相关知识:一、图纸的幅面与格式(GBT1468-2008)1 .图纸幅面尺寸福面代号幅面尺寸BX1.图椎周边尺寸aCrAO841x11892510Al5M*S41A2420«如10A3297x4205M210*297次IeHMm及同"尺寸mm3.>¢.,的*义见F文.Al5M×841怆420X涮3A3297X420A4210×297AO(841X1189)11888*"前的尺寸关系2 .图根格式(1)留装订边（八）Hftlttt(2不留装订边不理装订功的图收格式3 .标题栏(b)RIKKtt4.图线(GBT17450-1998GBT4457.4-2002)所有线型的图线宽度d应按照样的类型和尺寸大小在下列公比为1：&的数系中选择:0.181111,0.25三,0.35mn,O.5mn,0.7biii,l11m,1.4mn,2w.在机械图样中采用粗、细两种线宽，它们之同的比例为2：1。在同一图样中，同美图投宽度应一致.5.比例(GB/TH69O1993)(1图样中机件要素的线性尺寸与实际机件要素的段性尺寸之出称为比例。(2)绘制图样时，一欣应从表1.2规定的系列中连取不带括号的适当比例，必要时也允许选取枭1.2中带括号的比例。知识拓展：一、分线段和局二、中画图形的草图大作业：任务二T实例2-任务实施1 .作业目的（1）率握四瓠逐接的作图方法，学习对平面图形的尺寸分析，熟悉尺寸注法的有关规定.（2） 掌握或型规格和鼓型绘制技巧2 .内容均要求按给定尺寸.用1:1的比例在A4幅密图上绘制图形,并注尺寸。3 .作图的步骤：（1）分析图形：分析图形中的尺寸和线段，确定绘图步W（2>国底稿：面边框技和标题栏画出图形基准线和中心线.对称线按已知线段、中间现段、连樱畿段的成序画出图形画出尺寸线、尺寸界线（3） 检查底稿（4）箱笔加深图形（5>画箭头、标注尺寸.短写标题栏（6）校方及修饰图形3.注意事项（1）用A4幅面图纸一歌,横放或竖放，西图框、标黑栏.<2）作图方法.步骤见教材。（3）写标题栏。（4）布图时，应考庄标注尺寸的位置（5）画底稿时.图埃要轻而细，且准确,并应找出连接张的圆心及切点（6）加深的顺序：先粗后细、先曲后直、先水平后垂斜（7）箭头符合规定且大小一直<8）不要漏注尺寸和箭头（9）保持图面整洁任务三能制和识读烟合体三视图实例1绘制和识读车床项尖栽切后的三视图实例分析：本实例通过绘制和识读车床顶尖截切后的三视图，使学生掌握SI柱和圆帷祓平期就切后载交线的求法。相关知识；一、北交线1,我交我的形成：技平面与基本体表面所产生的交鼓（即断面的轮廊蝮）称为俄交竣。2.就交线的性质：共有性：俄交线是嵌平面与破断体表百共有的交城。封闭性：截交线是封闭的平面图形。二、用立体柱、«）的代交级1 .圆柱的截交线当圆柱的裁交线为矩形和HJ时.其投影可以利用平百投影的积聚性去求,作图十分我便.例题：求B8柱被正平面所俄的截交线的恻面投影，2.BI粮的载交娱载平面与圆镇轴线位置不P1.其截交线将有五种不同的形状。任务实龙：一、识读1 .分析原始形体2 .顶尖被水平面假切3 .顶尖被正垂面裁切(1)作水平田与圆棺表面交赎的投爵(2)作水平面与小圆柱表面交线的投影<<（3）作水平面与大圆柱表面交线的投影知识省展：一、平面立体的交线1.四校柱被截切的三视省的绘制与识读/J_1.13期（4）作正垂而与大圆柱表面交线的投影KI2.正六校链被正基面豉切的三视图的识读与绘制二、立体球）的交线1.圆球被平面截切的三视图（2）作图方法与步骤实例2识读和绘制三通管的三视图实例分析：本实例主要介绍两回埼体相贯线的性质及画法，使学生对相贯蛾有更深刻的认识.相关知识：一、相Ir般的概念二、r性的性质(D豺闭性：相贯线一般为封闭的空向曲线,特燎情笈下是封用的平面由鼓或直线.(2)共有姓：相贯线上所有的点.都是两基本体表面上的共有点。三、求r线的方法和步利用积聚性求法和相贯规的投影。任务实：一、识读二、作图的方法与步知识拓展：一、利用找助¥面法求粕It级的投给二、棚Ir线的傅殊情况<1>会百立体同轴相交时，相贯规为垂直子轴战的平面圆<2>带圆柱直径相等，轴线垂直正交时,相贯战为平面曲线椎因<)®aft三三mM网外匕出0、内轻小幅YMWHI摘找Cn和攵<3>常见相贯段的画法OB阐GS®电用2圈S四、常见相贯体相贯后的三视图及立体图实例3险制轴承座三视图实例分析：本典例通过柚承座的绘图、识读、标注尺寸的方法,掌握形体分析法的良用.相关知识：一、形体分析二、烟分体的烟合形式及其表面连捷方式符加、切割、相交、相切是这些缎成部分景常见的烟合形式,和连接方式.M<-多个*本影体的姑合一个上形体的g1.*>(1>堆积两形体奏也不平齐两形体表面相切两形体表而相交2.切割型任务实*:一、选彝视Bg二、确定比例和图幡三、处制轴承座三视图绘图的方法与步辍如下:<o>三fift*C*三tt(e)lMRffi<F>fi8«三.提百厦据轴测图*制三视图调炼目的：巩固坦合体形体分析法、组合体的组合方式、组合体视图画法内容.形式：以学生珞习力主.教师讲解为辅任务：完成习题集P43P44四个组合体的三视图要求:1.按给定的尺寸绘图2,按给定的方向作为主视图方向3.应用形体分析法蛉图1S主意不同组合方式及表面连接关系的图形画法根据模型*制I1.合体三视图目的：巩固坦合体形体分析法、组合体的组合方式、组合体视图画法内容.形式：以学生珞习力主.教师讲解为辅任务：每个学生至少完成四个组合体隹里三视酉的绘制要求:1 .尺寸从模型上量取，取整数2 ."己选定主视图方向3 .应用形体分析法蛉图1S主意不同组合方式及表面连接关系的图形画法知识拓展，一、平密切刎体的尺寸注法切口和切槽体的尺寸标注首先要标注出没有被切口时形体的尺寸，然后再标注出切IIllF口和切槽的形状尺寸，对于不对价的切口还要注出确定切口住黄的尺寸。二、曲面切!体的尺寸注法（）三、也合体的尺寸标注I.尺寸基准,就是标注尺寸的起点.尺寸落准的几何要素有：中心对旁面、底平面、重法的大的端而、以及回转体的轴线.2.尺寸种类(1)定形尺寸：确定姐合体各级成部分形状大小的尺寸称为定形尺寸.(2)定位尺寸：缩定组合体各组成部分之间的相对位置的尺寸物为定位尺寸。(3)总体尺寸：确定坦合体外形的总长、总宽、总高的尺寸称为总体尺寸。3.尺寸标注的基本要求：正瑜,完整、清南尺寸应尽量注在视图外：定形、定位尺寸要尽量集中标注；直任尺寸尽It注在非回的视图上：尺寸线与尺寸界我尽量不要用交：尺寸线离最近的轮廓线的距离不能小于7m.1.标注尺寸的步骤(1)将座体进行形体分析；(2)选择尺寸基准：(3)标注定形尺寸：(4)标注定位尺寸；(5)标注总体尺寸：(6)依次检查三类尺寸。融合体尺寸标注训练完成P49P50练习。金帆合体三视图大作业一、目的（1） 初步掌握由轴测图画组合体三视图的方法，提药房图的技能.（2） 练习组合体三视图的尺寸标注.二、内*与要求（1）根据轴测图曷三视图，并标注尺寸.（2）用A3或A4图纸搐放.画图题目由教师指定。（3）自己确定绘图比例.三、件留步及（1运用形体分析法。（2）确定主视图的投影方向。（3）布置视图位置,画底槁。（4）检查底箱修正楮误.（5）用形体分析法标注尺寸，填写标题栏，四、注慧本项（1）布置视图时要注意留有标注尺寸的位置.（2尺寸标注要按步骤进行标注三类尺寸，布盘要清晰。（3用标准字体标注尺寸数字埴写标题栏。五、图例：
