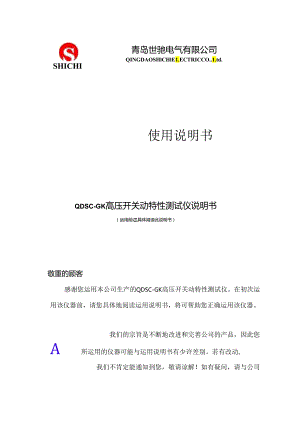

SHICHI青岛世驰电气有限公司QINGDAOSHlCHlE1.ECTRICCO.1.td.使用说明书QDSC-GK高压开关动特性测试仪说明书（运用前i三具体阅读此说明书）敬重的顾客感谢您运用本公司生产的QDSC-GK高压开关动特性测试仪。在初次运用该仪器前，请您具体地阅读运用说明书，将可帮助您正确运用该仪器。我们的宗旨是不断地改进和完善公司的产品，因此您A所运用的仪器可能与运用说明书有少许差别。若有改动,我们不肯定能通知到您，敬请谅解！如有疑问，请与公司/I售后服务部联络，我们定会满意您的要求。A由于输入输出端子、测试接线柱等均有可能带电，您A在插拔测试线、电源插座时，可能产生电火花，当心电击。/7为避开触电危急，务必遵照说明书操作！公司地址：吉岛经济技术开发区长江中路175号销传热线：0532-86877373（直拨）售后服务：0532-86877756（直拨）传真：0532-86877027E-mail：网址：慎保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷,实行包换。一年（包括一年）内如产品出现缺陷，实行免费修理。一年以上如产品出现缺陷，实行有偿终身修理。如有合同约定的除外。平安要求请阅读下列平安留意事项，以免人身损害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避开可能发生的危急，本产品只可在规定的范围内运用。只有合格的技术人员才可执行修理,防止火灾或人身损害运用适当的电源线。只可运用本产品专用、并且符合本产品规格的电源线。正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。产品接地。本产品除通过电源线接地导线接地外，产品外壳的接地柱必需接地。为r防止电击，接地导体必需与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。留意全部终端的额定值.为r防止火灾或电击危急，清留意本产品的全部额定值和标记。在对本产品进行连接之前，请阅读本产品运用说明书，以便进一步r解有关额定值的信息。请勿在无仪器盖板时操作。如盖板或面板已卸下，清勿操作本产品。运用适当的保险丝，只可运用符合本产品规定类型和额定值的保险丝。避开接触祖露电路和带电金属。产品有电时，请勿触摸袒露的接点和部位。在有可疑的故障时，请勿操作。如怀疑本产品有损坏，清本公司修理人员进行检查，切勿接着操作。请勿在潮湿环境下操作。请勿在易爆环境中操作。保持产品表面清洁和干燥。一平安术语警告：警告字句指出可能造成人身伤亡的状况或做法。当心：当心字句指出可能造成本产品或其它财产损坏的状况或做法。目录一、概述二、面板介绍8三、仪器操作说明12四、上位机的安装及运用25五、开关接线案例28六、留意事项33七、装箱清单34QDSC-GK高压开关动特性测试仪是我公司为适应现场测试高压开关动作特性的须要，开发研制的专用仪器。它以RM7为核心进行采样、处理和输出，其主要特点是采纳汉字提示以人机对话的方式操作，汉字、图表显示结果并打印输出。具有智能化、功能多、数据精确、抗干扰性强、操作简洁、体积小、重量轻、外观美等优点，适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。1、主要测试项目及功能：1）12个断口的固有分、合闸时间；2）重合闸时间:3）分、合闸的同相不同期性与最大不同期性：4）弹跳时间与真空开关弹跳次数；5）开关开距及开关超行程，合闸过冲行程，分闸反弹幅值：6）刚分、刚合速度；7）分、合闸最大速度：8）分、合闸平均速度;9）显示、打印速度一距离曲线；10）操作电流曲线2、主要技术指标，1）时间测量同时可测量断口数:W12个测定过程整定时间：06秒辨别率:0.01ms2）开关开距、开关超行程、弹跳幅度测量量程：25Omnl辨别率：0.01mm3）测量误差时间测量误差：±1%行程测量误差：±lmm4）速度测量范围：020ms5）内置电源输出电压：20V220V误差：1%6）工作条件工作电压：C220V±10%频率：50HZ功耗：60w运用环境温度：040。C运用环境湿度：90%体积：400×350×200mm3重量：7kg3、术语定义刚合速度：开关合（闸）过程中，动触头与静触头接触瞬间的运动速度。注：测试有困难时，常以刚合前IOmS内的平均速度表征。刚分速度：开关分（闸）过程中，动触头与静触头分别瞬间的运动速度。注：测试有困难时，常以刚分后IomS内的平均速度表征。二、面板介绍面板布置图图3面板时间测试端口:o:图4断口A4图5断IJ接线面板左上角插座（图4）为时间测试端口。将时间测试线一端插入面板左上角时间测试端口另一端连接被测仪器A相B相C相。接线如图5。公共端插口连接测试线至各相断口动触头（动触头相互短路连接汇合）。约定：Al端口对应端口安装传感器。沟通电源输入ONOFF图6电源开关请用本公司供应的电源线连接到仪器侧面的电源插口，打开电源开关仪器便可以正常工作，如连接好后仪器不能工作请检查保险税。电源要求：现场沟通电源应符合220V±10%,50Hz工频电源。运用时最好将仪器接地。直流电源操作：开机后可在界面中测试仪选项里选择内电源或外电源，如选择内电源触发则由本仪器合闸限制或分闸限制供应正电源，公共端供应负电源（如图7）,如选择外电源则本仪器不供应电源,而由外部供应电源。设定好后，相应的电源指示灯会亮。合闸控制Closing分闸控制Opening公共端Common警告WARNlNG1.外置电源时，公共端接K*.WMflUMUmil”1lC0M8OoCMCtK*.2、内置电源时，公共除接K-.Whtfluse11temlPmonconnectK".3、内置电源时，系统直送电源断开.Wbenuseinternalpower,systmDCsourceturn4.图7操作端口外电源O内电源OExternalPowerInternalPower图8电源指示灯警告：1、外置电源时，电源接K+02、内置电源时，电源接K-。3,内置电源时，系统直流电源断开。采样尺介绍：图9采样器将配件中的采样传感器接口一端接到采样输入（如图9）O采样支架安装见“采样尺安装二储能接口介绍：图10DC输出在界面中测试仪选项里选择内电源后，设定输出直流电压大小，打开空气开关，则上面的+,-孔中输出当前设定的曳流电压。该部件可以用来给高压开关的电机充电。每次充能完成后，最好关掉空气开关。功能键介绍：复位图11按键熨位按钮：重新启动仪器。旋转鼠标：可使光标移至须要操作项或修改选中项，本仪器的屏幕操作都只需一个鼠标完成。左转：光标向左或向上移动。右转：光标向右或向下移动。按下：进入选中选项。备注：一般都是鼠标转动一下移一位，只有在曲线图里选中分析选项时是移动鼠标一下就H动朝那个方向移，直到鼠标转回。三、仪器操作说明1、合闸试验：仪器操作项以中文菜单形式显示，采纳人机对话方式进入所选项,开机后显示屏显示图12：Jl空开关六期化说开美默口伏壬历史数落式通讯日Wma2007年10月1BOCeto0分图12一级菜单首先选择开关种类，油开关，真空开关，六氟化硫开关，出现二级菜单（如图13）,此时可以进入仪器设置，平均速度，刚合分速度（真空开关无）设置本仪器；仪器设置是指本仪器的设置：第一项：选择内外电源，如选择内电源，还需设置输出多少电压OV到220V之间：其次顶：选择内外触发；第三项：如安装直线传感器就选择直线传感器，如安装角度传感器就选择角度传感器，假如没安装传感器就选择无，选择好后还需选择直线传感器的型号25mm或250mm、或者设置角度传感器的距离角度比。测试仪选项内的设定均能自动保存，就是说假如下次开机还是这个设定就不须要改动了真空开关六氟化晴开关断口状态平均速度刚台分速度XB1I800冽,tl离行罢历史数据2S讯日期时闫合阐试验纳礴重合阐试聆低电压试裳2007年10月1日OOffJOO分图13二级菜单然后就可以选择二级菜单中的合闸试验进行合闸试脸。设置试验最大时间，比如开关合闸时间也许在20OmS内，我们可以设置0.3S,这样就可以节约时间，仪器不用等待采样过长时间。点击运行，就会进入如图18所示界面。图18合闸运行中假如没有错误的话就会进入结果显示画面，但是假如继电器或开关没动作就会出现如图19,20所示提示:gM空开关六意化需开关叫口状右历史教努rc三日晒回位日设置2S3S(Mffi0250»平均速度寸&比例8X用合分速度慌舞覆续电量衣萨ZOTT年】。月I日OOBfM图19继电器错误<三tt-金压开美动忡惶嬴试他033M空开关大事化e畀美KQVtS历史Mi'R÷.8幽泪仪旧嘏平均遑&行q比E8«期会分设倒殿Wff开美和心i¾i¾<伊铲Sr20SKo月I日0C!85图20开关借误2、分闸试验:仪器操作项以中文菜单形式显示，采纳人机对话方式进入所选项，开机后显示屏显示图12；首先选择开关种类，油开关，真空开关，六氟化硫开关，出现二级菜单（如图13）,此时可以进入仪器设置，平均速度，刚合分速度（真空开关无）设置本仪第：仪器设置是指本仪器的设置：第一项：选择内外电源，如选择内电源还需设置输出多少电压OV到220V之间；其次项：选择内外触发；第三项：如安装直线传感器就选择直线传感器，如安装角度传感器就选择角度传感器，假如没安装传感器就选择无，选择好后还需选择直线传感器的型号25mm或250mm、或者设置角度传感器的距离角度比。测试仪选项内的设定均能自动保存，就是说假如下次开机还是这个设定就不须要改动了。GKC-306司压开关劫特性真主开关六氟化债开关断口伏态历史数第FCifiifl日期时间仪线设置疆亘收隹感解025OM平均速度行程比例00%刚台分速度噩：分闸后航里台14试驻低甯更2007年10月1日OCeT00»图13二级菜单然后就可以选择二级菜单中的分闸试验进行分闸试验，设置试验最大时间，比如开关分闸时间也许在20OmS内，我们可以设置0.3S,这样就可以节约时间，仪器不用等待采样过长时间。点击运行，就会进入如图18所示界面,假如没有错误的话就会进入结果显示画面，但是假如继电器或开关没动作就会出现如图19,20所ZK提不：3、重合闸试验：仪器操作项以中文菜单形式显示，采纳人机对话方式进入所选项，开机后显示屏显示图12；首先选择开关种类，油开关，真空开关，六氟化硫开关，出现二级菜单（如图13）,此时可以进入仪器设置，平均速度，刚合分速度（真空开关无）设置本仪器；仪器设置是指本仪器的设置：第一项：选择内外电源，如选择内电源，还需设置输出多少电压OV到220V之间；其次项：选择内外触发：第三项：如安装直线传感器就选择直线传感器，如安装角度传感器就选择角度传感器，假如没安装传感器就选择无，选择好后还需选择宜线传感器的型号25mm或250mm,或者设置角度传感器的距离角度比。测试仪选项内的设定均能自动保存，就是说假如下次开机还是这个设定就不须要改动了。夏生开关六策化稿开关仪1%三”跃口伏态历史数Ie平均速度刚台分速度日期叼间低合闲试卷2007年10月1日OOeJoO图13二级菜单然后就可以选择二级菜单中的重合闸试验进行合闸试验。如图21,22所示界面，其中时间与合、分闸试验中的定义一样；选中其次项分合，可以旋转鼠标，在分合，合分，分合分，合分合四种重合闸试验中选择想要的，按下鼠标确定后，会出现一个（分合分,合分合会出现两个）时间，这个时间就是开关合闸与分闸中间的间隔时间（0.0s99）,设定完成后就可以选中运行起先试验。JI空开关六氟化晴开美IMa状力仪B设置Q2SOm历史数勇日财可OO*OO”OO>>平均速度例含分速度2007年10肌日OoetOo5)图21合分、分合图22合分合分合分假如没有错误的话就会进入结果显示画面，但是假如继电器或开关没动作就会出现如图19,20所示提示。4、低电压试验：仪器操作项以中文菜单形式显示，采纳人机对话方式进入所选项，开机后显示屏显示图12：首先选择开关种类，油开关，真空开关，六氟化硫开关，出现二级菜单（如图13）,此时可以进入仪器设置，平均速度，刚合分速度（真空开关无）设置本仪器；仪器设置是指木仪器的设置：第一项：选择内外电源，如选择内电源，还需设置输出多少电压OV到220V之间：其次项：选择内外触发；第三项：如安装直线传感器就选择宣线传感器，如安装角度传感器就选择角度传感器，假如没安装传感器就选择无，选择好后还需选择直线传感器的型号25mm或25011un.或者设置角度传感器的距离角度比。测试仪选项内的设定均能Fl动保存，就是说假如下次开机还是这个设定就不须要改动了。真空开关六策化瓶开关跃口次态历史数瘠PCiivR2007年10月1日OOetoo图13二级菜单选择：级菜单中的低电压试验首先会进入电源选择界面，确认后进入低电压设定界面，如图14所示真空开关仪H设置gg3直线传整畲02S六H化隔开美Mtt历史数据21讯Blfi时间<a畲闸试年分偶试论平均速度刚台分速戾X00s8M设置电西27年io月1日0（Wa）5图14低电压试验设定好电源后，则会弹出如图15所示界面。Ji空开关仪始。獴喀X六经化嗔开美1«口状态历史数瘠FdI讯日期时间台q试论X00«平均速度剂合分速度00X00t00M2007年10月Booloo图15低电压试验设置设定当前电压百分比值，再选择合闸或分闸运行，运行后可以选择打印，返回。依据电气设备交接试验标准，小于额定电压的30乐应牢靠不动作；大于额定电压65%应牢靠动作。按合闸运行或分闸运行后，则会弹出下图。假如仪器没有检测到Al断口有相应的合闸或分闸信号，就会显示未动作。反之则显示动作。可以点击打印，把当前电压及开关动作状况打印出来。试验结果查看结果显示界面，有数据显示，断口显示，速度位移曲线，行程时间曲线四个子界面。数据显示，显示合分闸时间，合闸弹跳，真空开关还加合闸弹跳次数。Sx开关的开距、Sc超程、Sf反弹幅值、Sg过冲行程、Vv平均速度、Vnl最大速度、Vg刚合（分）速度。如下图所示：合洋试验延果合图Jg当结果TrtiffT亩二Il苔同时向Cl图23油开关下结果界面图24真空开关下结果界面对图23和图24的操作如下：1、打印：打印此次试验的合（分）闸时间，弹跳时间，次数（真空开关有此项），开关的开距、超程、反弹幅值、过冲行程、平均速度、最大速度、刚合（分）速度。重合闸全部数据一起打。2、保存:把本次试验的数据，不包括电流的，存入本仪器中。假如是从历史数据进入的保存按钮就变成了删除，点击可删除本次数据。3、翻页：如在重合闸试验中此键有用，能出现另一组的数据，例如在合分合闸试验中，一起先就显示第一次合闸数据，翻页就出现分闸数据，再点击则出现其次次合闸数据，再点就返回第一次数据。断口曲线如图25所示，显示12路断口的状态图，和开关的前20OmS内的电流图。图25断口曲线操作如下：1、基本数据，则干脆进入数据显示界面。2、分析，则出现一条竖线，竖线所指数据则出现在右边数据框，本图中显示电流曲线的时间与电流大小。再点击一下，则本条竖线确定，出现其次条竖线，再点击一下，两竖线都确定，退出分析。3、翻页，假如在重合闸下会出现另一组的数据。同数据显示中的翻页。4、打印，则打印当前有数据的断口状态图。重合闸全部数据一起打。5、返回，则返回上级画面结果显示。行程时间曲线：如图26所示，显示本次试验的开关随时间推移下的行程图。图26行程时间曲线操作如下：1、基本数据，则干脆进入数据显示界面。2、分析，则出现一条竖线，竖线所指数据则出现在右边数据框，本图中显示行程时间曲线的时间与行程。再点击一下，则本条竖线确定，出现其次条竖线，再点击一下，两竖线都确定，并自动计算此时间段的行程并退出分析。3、翻页，假如在重合闸下会出现另一组的数据。同数据显示中的翻页。4、打印，则打印当前行程时间图。重合闸全部数据一起打。5、返回，则返回上级画面结果显示。速度行程曲线:如图27所示，显示本次试验的开关随行程推移下的速度图。操作如下:1、基本数据，则干脆进入数据显示界面。2、分析，则出现一条竖线，竖线所指数据则出现在右边数据框,本图中显示行程时间曲线的行程与速度。再点击一下，则本条竖线确定，出现其次条竖线，再点击一下，两竖线都确定，并自动计算此行程段的速度差并退出分析。3、翻页，假如在重合闸下会出现另一组的数据。同数据显示中的翻页。4、打印，则打印当前行程时间图。重合闸全部数据一起打。5、返回，则返回上级画面结果显示.断口状态：点击后进入断口状态界面就能直观的看到12路断口分合状态，点击返回，返回到主界而。历史数据：点击后进入历史数据界面，显示的是合，分闸试验下保存的数据，最多24组，多出的覆盖最老的数据。操作如下：1、读取，能把光标对应时间下的数据读出，进入结果显示界面，即可进入4个子界面、观看。2、翻页，是由合，分闸数据界面进入到重合闸数据或从重合闸数据界面返回到合，分闸数据界面。重合闸下最多保存83、清除，则清除当前界面下的全部数据。假如想删除特定的一组,则先选择该组数据查看，再进入数据显示界面下删除。4、返回，返回上级界面。PC通讯:用USB线连接仪器和电脑，点击PC通讯，则电脑能通过本仪器配套软件与仪器通讯，能够由电脑限制仪器做试验，并上传数据到电脑。口期时间：点击后，随光标干脆修改界面下的日期，点击向后移动，左右旋转则修改数据。四、上位机的安装及运用软件安装：本软件为免安装版，干脆打开光盘解压图29“高开PC通讯.rar”文件即可。高开PC通讯rarWirAR压缩文件167KB图29软件压缩包高压开关PC控制界面.ee图30软件主程序：运行图30“高压开关PC限制界面.exe”即可打开图31高开界面。软件运用联机试验：单击“连接仪器”可推断PC机是否与仪器连接上,如连接如图33,没有连接上如图32,（如通讯不胜利可多试几次并检查PC机USB是否是好的，连接线是否有断线）如通讯胜利则按现场要求选择开关种类，测试项目和测试条件,然后按运行出现如图34,单击是即可试验。图32USB连接不胜利图33USB连接胜利图34运行提示试脸完成便在“结果显示区“显示试验结果。曲线显示区：显示测试结果的各项曲线，与“曲线分析区”一起运用。曲线分析区：选择一轴或二轴再选择左移或右移可限制显示区里面对应的轴线，并在“曲线分析区”显示对应结果，便于事实分析曲线各个点。结果显示区：用于显示测试的结果，和仪器历史数据结果。连接好仪器后单击“打开仪器历史数据”就可以将仪器保存的数据传到PC机上便于打印和保存.”打开电脑历史数据”可以打开PC机中以保存的数据格式的历史数据。运行提示区：宜观显示当前设置的测试条件。1Gl打开保存打开保存为Word为数据格格式式图35打开保存如上图35为打开（显示在“结果显示区“）或保存为NOrd格式。如上图36为打开（可用本软件显示曲线，数据等真实结果）或保存为数据格式，用于试验以后分析。上传数据:图31软件主界面点击打开仪器历史数据，可以查看上传的历史数据记录。五、开关接线案例接线操作方法：要求：采样器安装的断口与仪器面板上“A1”断口相连当内置电源时：“合闸限制”、“分闸限制”接线柱的接法：“合闸限制”接操作柜内的接点：“分闸限制”接操作柜内的接点，仪器上公共端接“-KM”操作柜内的保险去掉。如图1当外置电源时：“合闸限制J"、“分闸限制”接线柱的接法：“合闸限制”接操作柜内的接点：“分闸限制”接操作柜内的接点，仪器上公共端接“+KM”,如图36+KM-KM合闸限制油开关采样尺安装：HC-IIM6-D1.2+HMIk:图36操作柜接线图TQ打开灭弧室上盖将传动杆插入灭弧室，旋入动触头螺孔上固定紧，传动杆的另一端与采样尺联接，尺能在滑槽内上下滑动，尺座与灭弧室固定。采样器信号引线插头接于面板上“采样输入”接口，安装采样的采样杆时.，必需保持采样尺的清洁和线性度。采样尺有油污和灰尘时,必需用汽油或酒精洗干净，否则，测试结果将有很大的离散性。接线：开关各动触头用导线联在一起接开关仪上的接地端，再与大地牢靠相连，开关定触头端分别接开关仪的A、B、C断口。（请参看图38）123图37灭弧室如（图37）拆去1、2、3号件为IOKV采样尺，原图为110KV220KV采样尺。图38油开关接线图真空开关传感器安装及接线：使开关处于分闸位置，将传感器装入开关下部的固定架上，调整弹簧的压力使探头刚好接触到动触头，用导线将探头与开关仪外触发端孔联接，其它接线同油开关相同。（请参图40）图39真空开关接线图六氟化硫采样尺的安装：拆下提升杆室的玻璃窗，将采样器固定在提升室外壳上，将采样器可滑动头固定夹具安装在提升杆相应的位置，调整各紧固件，使采样器可左右滑动。接线与其它开关一样（清参看图40）-三-MS图40六氨化硫开关接线图六、留意事项显不太黑太亮：假如液晶显示器出现字不清晰或屏幕背景太黑，请用一字小改刀调整下方的'背光调整”电位器，便可改善显示效果。仪器死机：当机黑出现死机时，请按复位键。打印不正常：当打印机出现不正常打印时，请关机后约半分钟再开机。七、装箱清单1主机1台2采样器1套3微型打印机运用说明书1份4测试线1套5合格证/保修卡1份6运用说明书1份
