框架结构办公楼施工组织设计（DOC86页）.docx

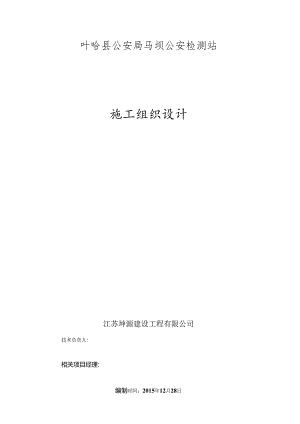

叶哈县公安局马坝公安检测站施工组织设计江苏坤源建设工程有限公司技术负责人:相关项目经理:编制时阿：2015年12月28日笫一章编制程序1 编制依据2 编制程序笫二章工程蜕况1 工程概述2 建筑特征3 结构特征4 工程地质水文情况第三章施工总体部罟1 施工顺序2 施工通度第四章施工合适的方案及主要技术措施1 土方工程施工2 基坑排水降水措施3 地梁施工4 钢筋工程5 焊接工程6 模板工程施工方法7 混凝土工程施工方法8 砌体工程施工技术合适的方案339 装修工程施工技术合适的方案10 普通门窗工程11 铝合金窗曲工方法12 施工测量方法13 地下排水施工方法14 钢结构工程方法第五章施工准备工作相关计划1 施工准备2 施工技术准备3 物资条件准备554 施工组织准备5 现场施工布置6 场外组织与管理管控的准备第六章施工质量保证措施1 施工质量管理管控及保证质量措施2 质量保证体系实施3 确保施工质贵的技术措施4 各工序质量保证措施595 保证质量的管理管控措施6 防止原量通病措施617 土建施工对安装工程的配合措施8 过程服务与保修服务9 雨期施工措施第七章保证安全施工措施第八章保证工期措施1 保障措施2 施工进度的控制第九章文明施工及保卫措施1 文明施工措施2 半成品、原材堆料放3 现笫场场地和道路4 污水的处理和排放5 粉尘控制6 噪音控制7 运输车辆8 现场卫生管理管控9 保卫措施10 文明施工教育11 现场施工人员管理管控守则12 本工程节能措施第十章附图编号：第一章编制程序1褊制依据一、编制依据1 .编制原则(1)本施工组织设计作为指导施工的依资，编制时对相关项目管理管控机构设置、劳动力组织、施工进度相关计划控制、机械设备及周转材料配各、主要分部分项工程施工方法、工程质量控措施、安全生产保证措施、文明施工措施、降低成本措施等诸多因素尽可能充分考虑，突出科学性及可行性。是确保优质、低耗、安全、文明、高速完成全部施工任务的重要经济技术文件。(2)编制依据:1)本工程设计图纸;2)本工程的招标文件及招标答疑；3)现行国家有关规范、标准、规程.(A) 6土方与耀破工程施工及验收规范(GBJ201-83)(B) £地基与基础工程施工及验收规范(GBJ202-83)(C) G建筑地基处理技术规范3(JGJ79-91)(D) G速筑桩基技术规范(JGJ94-94)(E) G地下工程防水技术规范(GB50108-2001)(F) E速筑基坑支护技术规范3(JGJI20-99)(G) £工程测量规范(GB50026-93)（三）工程建设标准强制性条文房屋速筑部分(座标200085号文)(I) 6速筑工程施工断量验收统一标准(GB50300-2001)(J) 0在凝土结构工程驶收规范(GB50204-2001)(K) G混凝土强度检验评定标准(GB107-87)(L) £砌体工程施工及脸收规范(GB50203-98)(M) G钢结构工程施工及骏收规范(GBJ50205-95)(N) G建筑工程施工质量黔收统一标准3(GB50300-2001)(0)建筑抗震设计规范(GB50011-2001)(P)G砌筑砂米配合比设计规程(JGJ98-2000)4)公司多年来同类工程的成功施工经险。5)公司经过细致现场踏勘了解掌握的情况及对工程特点、施工现场实际情况、施工环编号：境、施工条件和自然条件的分析。6）公司现有的优秀技术人员储备及精良的施工机械设备；7）江苏省准安市肝哈县有关建筑工程施工的有关规定；8）公司IS09001国际标准化质量管理管控体系有关文件：9）公司编制的本工程施工图预算书及其他舜料。10）其他资料；适用范围（1）施工图纸内1）地基基础工程、主体工程、楼地面工程、屋面工程、家内外装饰装修工程、雨水排水工程，卫生间卫生洁具及污水排水工程、消防工程、电力电信工程；2）施工过程中应建设单位、监理单位或设计院要求而进行的设计变更、技术处理等。（2）施工图纸外1）施工现场临时设施的布置。2）为保证工程顺利迸行而必须采取的施工措施和施工工艺。3）施工现场及周圉座筑物、道路及地下管道（线）的保护，安全和环境保护、噪音控制等措施。4）施工期间防洪、防雨、防火等措施。2编制程序设计图纸、国家相关规范、法律.图集、强制性条文等文件.资料、现场调查、踏勘施工组织编制1、熟悉图纸2,确定工程质量等级3、确定工期4、进行施工组织及部署考虑5、总平面布置6、详细施工合适的方案7、施工机械投入8、进度相关计划安排及劳动力投入9、质量控制投入10.工期保证投入I1.雨季保证措施编号：12、安全、文明、环保施工13、降低成本措施14.对地下管线及坨下设施的保护编号：第二章工程概况1工程概述1 .工程名称：吁哈县公安局马坝公安检测站：2 .工程地点：吁哈县马坝镇。3 .建设性质：新建；4 .中标价：142.65万元：5 .设计单位：吁胎县建筑设计院有限公司2建筑特征一、平面形式1 .本工程为办公楼2 .建筑总体特征：3 .建筑类别为单层民用建筑，耐火等级为二级,建筑物使用年限：50年；建筑层数：一层；建筑物耐火等级：二级；抗震设防烈度：7度；屋面防水等级：二级；抗震设防类别：丙类：结构体系：椎架结构。5 .建筑高度：4.02m.二、工程总体定位及标高1.施工放线具体定位尺寸详平面图。第三章施工总体部署1检工顺序本工程采取以主体绪构为先导,其他各分梯分项工程适时插入的原则，其他工程序如下：一、施工顺序原则总体施工程序见图基础结构一一框袈结构屋面结构一一填充场结构一一门窗结构一一外粉工程一楼坨面工程一一内粉工程一油漆工程，其中水、暧卫工程及电气工程要贯穿于整个施工过程当中。二、基础施工程序基础施工程序见图定位放线一一基槽开挖骏槽一一垫层施工一一基础承台施工地图梁及基础柱。三、主体结构施工程序每层绪构采取荒、板、柱混凝土二次浇筑成形，其施工程序如下:编号：(1)测量放线:放线前由混凝土工长下达施工任务书给测量班组，放埃完后测量组填写交接会签表，质安部检查，区负责人抽查骏收，报监理工程师验收。(2)柱钢筋安装：由钢舫工长下达施工任务书，执行第2条施工程序，在柱钢筋验收前不得上板、梁、墙的模板和木方等材料，否则，将对木工和班组进行处罚。(3)柱模板安装：墙柱钢筋经监理工程师驻收后，由质安部通如木工工长下达施工任务书给木工班组，安装墙、柱、板、裳模板，执行第2条检查程序，报监理工程师脸收。(4)梁板钢筋安装：由钢筋工长下达施工任务书给班组，执行第2条检查程序。(5)混凝土浇筑：由质安组逋知混凝土工长下达施工任务书绐班组，执行第2条检查序。(6)拆摸：由木工工长下达拆模通知书给班组，班组接到拆模通知书后方可拆模，拆模通知书中必须写明混凝土浇筑完成后的时间，拆模时木工工长通知混凝土工长开始养护，拆模完成后混凝土班组填写会签表，执行第2条检查程序.(7)混凝土养护：由混凝土工长下达施工任务书给养护班组.混凝土工长做养护记录。(8)下一个标准层重复执行上述程序。2*工调度一、施工调度总则为了保证工程施工的顺利进行和按时达到目标，及时解决施工生产中出现的问题，迅速而准确的传达相关项目经理决策，必须赛立以相关项目经理为核心的调度体系，及时反愦上级职能部门、建筑单位意见及施工中出现的问题.以便相关项目经理部作出明确决筑，井及时贯彻落实下去，保证各项管理管控措施的顺利实施。调度体系运转(1)组成以相关项目经理为核心的调度体系，各专业管理管控人员都是这一体系的一个成员。(2)定期按时召开有建筑单位、上级职能监督劄门、设计单位的协调会,解决施工中出现的问题。(3)每星期召开各专业管理管控人员会议，了解整个相关项目的进度,成本、相关计划、质量安全、文明施工执行情况，必要时调度延伸至作业班组长。(,1)协调好各专业工长的工作。组织好分部分项工程的施工衔接，合理穿插流水作业，保证合同合约工期，(5)监督检查施工相关计划和工程合同合约的执行情况，使人力、物力、财力定期按比例投入本工程，并使其保持最佳调节状态，保证施工生产正常进行。(6)做好天气预报工作，避免因气候变化对工程施工的影响。二、总平面管理管控根据现场的实际情况，结合主体工程量的分布及工期要求、施工程序，进行科学合理的施工总平面布置及管理管控能够有效地提高生产效率，同时避免重复运输等影响工程进度的情况出现。1、现场实际情况编号：（1）本工程场地呈长方形，场地前即为公路，具有艮好的交通条件：现场场地比较狭小。（2）施工用水、用电已由珑设单位接入现场,现在场地周围城市排水沟柒已经施工完毕.在开工后，场内施工排水可以经过处理后排放：现场基本具备“三通一平”条件,可以进场进行施工工作；2、总体规划<1）封闭施工公司在施工过程中将采取封闭的工进行施工作业，封闭施工主要是：采用围堵或其他隔离屏障将瓶工现场与外部做封闭，并且设置专人值班避免无关人员进入现场；对建筑采实体外围取脚手架及安全网做立面及平面封闭,保持整洁美观文明,避免尚空坠物、坠人事件出现；（2）场内道路考虑在现场沿围墙边及临时设施边绕建筑物一圈设置5m宽场内施工道路,施工道路采用混凝土路面。并且在入口设置值班室（3）生产性临时设施生产性临时设施包括材料房（堆放小型田件、工具、劳动保护用品、生活用品等）、配电房，（存放配电柜）、钢筋加工场（作为铜筋加工、焊接的主要生产场地）。具体情况见下表3-1。<4）办公临时设施包括值班室（作为保卫、进场人员登记场所八办公室（管理管控人员办公、会议场所几办公室为一层，包括建设单位现场办公及休息。<6）临时材料堆放场地现场辅助材料堆放场地分区堆放，考虑施工就位方便，采用露天堆放钢管、模板、构配件等。配备防雨、防风材料，面积约120m2.钢筋堆放区在钢筋加工场旁边设置，搭棚遮盖。三、施工用水管网1 .水源选择由赛筑单位提供的水源接入。施工现场用水相关计划根据合约甲方提供的临时用水系统，在进场前检查用水控制阀是否符合要求，加装截匚我或球阀一只，另装一只水表，现场用水控制用量，严禁浪费，IM用Rf关，保持现场地面无枳水，严禁在施工现场生活用水，以防污染和泄雷造成地面枳水影响施工.作业地点采用胶管输通水源,使用前的先检交胶管有无破损,破损的胶管禁止使用，现场用水由媒合管理管控部管理管控，定期检查和维修水泵，控制阀门及整个系统，井对第天的水压和系统情况进行记录。2 .管网设计布置的原则是在保证正咕供水的情况下，管道铺设越短越好，同时还应考虑到，在工编号：程进展期中各段管网应具备有移置的可能性。四、施工用电线路1 .配电房根据国家有关要求在施工现场设置配电房，设置位置在建设单位提供电源接入处，动力电分三路。2 .临时用电临时用电从建设单位提供的电源引至配电房，进入配电房后，再引到各用电区域，采用电缆埋地方式敷设主干线。在钢筋加工场、双枝龙门吊等处均设置配电箱,并在每层设一个配电箱。负荷计算：曲工用电动力设备及照明负荷明细：<-）施工现场设置一个总配电箱，一个动力总配电箱，五个动力分配电箱，一个照明总配电箱,三个黑明分配电箱。一台350型搅拌机总计30KW.一台铜筋切断机计4.4KW,一台钢筋调直机22KW,一台电错计2.6KW,两台播入式振据器计4.4KW,室内照明计1.2KW一台电焊机计34KW< 0）施工现场临时施工用电的安全技术规程如下：1、导线交叉或穿墙时，必须穿叠管防护，电箱下引线要整齐，移动线路，必须使用橡皮电缆八非移动线路，电缆要地埋或架空或沿堵挂设，2、箱内无杂物和灰尘，一机一树，柯盖齐全完好，开关设接地保护或按零，出线口要排列整齐，不许乱接乱挂。3、各种电器设备金属外壳乡更采取接地接零，小型移动式电动工具，要使用电缆，安装漏电保护器,潮湿地作也要使用安全电压。4、各种用电设备必须装设专用开关、宿座和插头等须装入开关箱内，配电箱、开关箱皮果用厚度大于1.5m的铁板或优质绝缘材料制作，设门加锁专人负责，定挂责任者名牌和安全标牌。5、开关箱底距地面高：固定是应大于1.3m,小于1.5m移动试电箱宜大于0.6In,小于1.5m,开关箱应能防火、防雨，箱内用电设施距箱四周距离不小于3cm,到闸盖整齐无损。6、现场照明灯电压不的大于3丫，特别潮:S场所，用等电压不的大于12丫。7、检修电器设备必须停电作业，电源箱或开关把柄上须挂“有人操作，严禁合闸”的标志牌或设专人看管。8、暂设工程的配线，要有保护.密瓶固定,临时爱路不准一把抓，不准固定在金属物上，非电力人员严禁接拉电或维修,严禁用铁、钢丝代替保险丝，专业人员为穿就好绝缘用品，送电、断电不准带负荷。9、低压架空鼓须立电杆,使用横担，绝缘子将线拉直，不得直接缠挂在钢筋上及模板和脚手架上、树上，线间距离不小于03m,绝缘导线距地而不得低于5m,裸线不得低于6mo编号：10、厨房、德大应采用防火灯头，易爆场所灯具、生活用电，料库用灯泡，不得超过60w,超过200W灯泡应采用签灯头.<£）脚手架工程施工要点及计算1、施工要点（D钢管脚手架的立柱，应置于坚实的地基上,立柱钢管加垫座，用舲块或用坚实的厚木块垫好,（木垫不适宜高层建筑）宜加扫坨杆牵系牢固。< 2）脚手架的立柱要求垂直，其中转角立柱的垂直误差不得超过O.%其中立柱不得超过我，/虎建筑的外脚手架立柱间距不律大于2米，蚁向的水平钢管的垂直间距不大于1.8米.并要用榭牛联结.拧紧螺栓,承重的纵向水平杆,必须支承于横杆之上,禁用不合格材料。（3）脚手架两端转角处，每隔67根立柱，应设剪刀撑，剪刀挣与地面的夹角不大于60度，足筑物锚固点，横向每隔4米设T固点,必须与建筑物锚固点拉结牢固。民用建筑八层以上（22.5米以上）的脚手架采用吊盘安全网助着工作层完成均要设置（即满拉），水平网辆四层设一道，首层必须按蹙通道长度搭设安全网。< 4）走桥上必须满铺脚手板，不得留有空隙和探头板，加缘脚板，所有铺板应用铁丝股1.牢固，上料斜逋坡度不得大于1：3.宽度不得小于1.5*,上人斜桥坡度不得大于1：2,防滑条间距以30厘米为宜.但不得大于35厘先< 5）采用的钢管规格尽量要做至蜿一，不同规格的钢管应分类堆放，分别使用，铜管外径宜用51毫米，壁厚37亳米，管壁厚度小于3毫米的钢管，不宜睡柱和横杆。（6）料*架必须保持高出工作面1.2米以上，临时通道两物要搭设防护栏杆。（7）外悻架搭设分段完成后，要经施工负责人，分公司质安部验收合格，并报安监站险收合格后方可使用，并按规定办理险收手续.< 8）凡叁加搭设脚手架献作人员，必须经过体格检查方可上岗。（9）凡参加搭、拆脚手架的操作人员，必须就安全相、工具袋，悬空、临空危险作业必须配带安全带，严禁穿拖鞋、赤脚或硬底鞋上架操作，严禁酒后作业.< 10）拆卸架前要检查桥架上是否有杂物、电线水管学占时设施，必须先清除干净后拆除。（Il）附在架上安全网要酒架例后除而逐步拆下，爵好板要向下外修，以防止杂物下落打破薮璃，翻板时要有专人负责安全警戒。< 12）拆架时,拆下材料堆放在架上或平台不得想戏，拆除下来的螺栓要放入工具袋，力地件要放入工具袋内，拆下来铜管、桥板、传递人员位置要错开，不允许在同一线上操作，短料、桥板、构件.螺栓等可放入上落笼内降下，停台装料时要打信号降落，严禁从高空把掷料具落地。（13）拆架时，要设警戒鼓，对各种通行遒路或路口要封闭，并挂设危险标志或派专职人员执勤值班。参加拆架人员精神要集中.或好安全带，互相监督、互相配合、要听从工长或执勤人员的指挥。< 14）拆架时，应按顺序进行，应由上而下，不准上下同时作业，在拆架前会同工地负责人制定拆卸防范措施。2、脚手架计算书一、小横杆的计算：编号：小横杆按照简支架进行强度和挠度计算，小横杆在大横杆的上面。按照小横杆上面的脚手板和活荷我作为均布荷/计算小横杆的最大弯矩和变形。1.均布荷载值计算小横杆的自重标准值Pl=O.038kNm脚手板的荷载标准值P2=0.150×l.200/3=0.060kNm活荷找标准值Q=2.000X1.200/3=0.800kNm荷载的计算值q=1.2×0.038+1.2×0.060+1.4×0.800=1.238kNm-口.山_山上_山_山I小横杆计算简图2 .抗弯强度计算段大弯矩考虑为简支斐均布荷载作用下的弯矩计算公式如下：%3=承”8M=I.238×1.05028=0.171kN.m=0.171×1065080.0=33.587N11m2小横杆的计算强度小于2050Nmm2,满足要求!3 .挠度计算最大饶度考虑为简支梁均布荷载作用下的挠度计算公式如下：荷载标准值q=0038+0.060+0.800=0.898kNm筒支柒均布荷栽作用下的最大挠度编号：V=5.0X0.898X1050.O1/(381X2.06×IO5X121900.0)=0.566InIn小横杆的最大挠度小于1050.0/150与IoE,满足要求！二、大横杆的计算：大横杆按照三踏连续梁进行强度和挠度计算，小横杆在大横杆的上面。用小横杆支座的最大反力计算值，在最不利荷载布置下计算大横杆的最大弯矩和变形。1 .荷我值计算小横杆的自重标准值Pl=O.038×1.050-0.040kN脚手板的荷载标准值P2=0.150×1.050×l.200/3=0.063kN活荷载标准值Q=2.000×1.050×l.200/3=0.84OkN荷载的计算值P=(1.2×0.040+1.2×0.063÷l.l×0.840)/2=0.650kNPPPPPP1.y上山_山-Cqi-i-+-大横杆计算简图2 .抗弯强度计算放大弯矩考虑为大横杆自重均布荷载与荷我的计算值最不利分配的专矩和均布荷载最大弯矩计算公式如下：MUX=oo¾zj集中荷载最大弯矩计算公式如下：MAuK*0261PlM=0.08X(1.2×0,038)×I.2002+0.267X0.650×1.200=0.214kN.m=0.214×1065080.0=42.04INZm2编号：3 .挠度计算战大挠度考虑为大横杆自重均布荷载与荷我的计算值最不利分配的提度和均布荷载坎大挠度计算公式如下:-0.677100FZ集中荷载版大饶度计算公式如下:-1.883×Pl31005/大横杆自重均布荷战引起的最大挠度Vl=O.677X0.038X1200.OO4/(100X2.060×IO5X121900.000)=0.02mm集中荷载标准值P=0040+0.063+0.840=0.943kN家中荷载标准值最不利分配引起的最大挠度Vl=I.883×943.320×1200.OO3/(100×2.060×105×121900.000)=1.22m最大饶度和V=V1+V2=1.244mm大横杆的最大挠度小于1200.0/150与Ionm,满足要求！三、扣件抗滑力的计算：纵向或横向水平杆与立杆连接时,扣件的抗滑承载力按照下式计算(规范5.2.5)：RWRC其中Rc扣件抗滑承蛀力设计值，取8.0kN;R一纵向或横向水平杆传给立杆的竖向作用力设计值：1.荷我值计算横杆的自重标准值Pl=O.038×l.200=0.046kN脚手板的荷载标准值P2=0.150×1.050X1.200/2=0.095kN活荷载标准值Q=2.000×1.050×l.200/2=1.26OkN荷载的计算值R=l.2×0.046+1.2×0,095+1.4X1.260=1.933kN单扣件抗滑承战力的设计计算满足要求!编号：当百角扪件的拧紧力矩达40-65Mm时.试脸表明：单扣件在12k'的荷载下会滑动.其抗滑承战力可取8.OkN:双扣件在20kN的荷战下会滑动，其抗滑承载力可取12OkNe四、脚手架荷载标准值：作用于脚手架的荷或包括伸荷载、活荷载和风荷莪。静荷我标准值包括以下合适的内容：(1)每米立杆承受的结构自重标准值(kN/m)；本例为0.1489NGl=0.149×21.000=3.127kN(2)脚手板的自重标准值(kWm2)：本例果用竹笆片脚手板，标准值为0.15NG2=0.150×4XI.200×(1.050+0.300)/2=0.486kN(3)栏杆与挡脚手板自重标准值(kN/m)：本例果用栏杆、竹笆片脚手板挡板，标准值为0.15NG3=0.150X1.200X4/2=0.36OkN吊挂的安全设施有载，包括安全网(kWm2)：0.005NG4=0.005×1.200×21.000=0.126kN经计算得到，静有载标准值NG=NG1+NG2+NG3+NG4=4.099kN活荷我为施工荷载标准值产生的轴向力总和，内、外立杆按一纵距内施工荷蛀总和的1/2取值。经计算得到,活荷载标准值NQ=2.000×2×1.200×1.050/2=2.520kN风荷我标准值应按照以下公式计算M=O7%巩陷其中WO基本风压(kNm2),按照6唆筑结构有找规范IHGB50009-20OD的规定采用：WO=0.450UZ一风荷我高度变化系数，按,照理筑结构荷战规范(GB50009-2001)的规定采用：Uz=1.250Us风荷载体型系数：Us=1.200经计算得到，风荷栽标准值Wk-0.7X0.450X1.250X1.200-0.472kNm2考虑风荷战时，立杆的轴向压力设计值计算公式N=1.2NG+0.85X1.4NQ编号：不考虑风荷载时,立杆的轴向压力设计值计算公式N=1.2NG+1.4NQ风荷我设计值产生的立杆段弯矩M听计算公式MW=0.85×1.4W<lah210其中Wk风荷载基本风压标准值(kN/)；Ia立杆的纵距(m);h一一立杆的步距Gn)。五、立杆的稳定性计算：1.不考虑风荷岐时,立杆的稳定性计算b力其中N立杆的轴心压力设计值，N=8.45kN;一一轴心受压立杆的稳定系数，由长细比10/i的结果查表得到0.39；i计算立杆的截面回转半径，i=1.58cm:10计算长度Gn),由公式10=kuh确定，10=2.08m；k计算长度附加系数，¾1.155；u一一计算长度系数，由脚手架的高度确定，u=1.50;A立杆净截面面积，A=4.89cm2；W一立杆净截面模量(抵抗矩)，W=5.08cm：'：b钢管立杆受压强度计算值(N/mm2)；经计算得到=44.15f铜管立杆抗压强度设计值，门=205.OON11>1112;不考虑风荷载时，立杆的稳定性计算<f,满足要求！2.考虑风荷载时，立杆的稳定性计算T华团编号：其中N立杆的轴心压力设计值，N=7.92kN:一一轴心受压立杆的稳定系数，由长细比10/i的结果查表再到0.39：i一一计算立杆的截面回转半径，i=1.58cm:10计算长度如），由公式10=kh确定，10=2.08m；k一一计算长度附加系数，取1.155：u计算长度系数,由脚手架的高度确定；u=1.50A立杆净栈而面积，A=4.89cm2;W立杆净截面模量（抵抗矩）,W=5.08cm3；MW一一计算立杆段由风荷载设计值产生的弯矩，MW=0.097kN.m;0钢管立杆受压强度计算值（Nmn2）;经计算得到D=60.5）f钢管立杆抗压强度设计值，打=205.00N三2;考虑风荷教时，立杆的稳定性计算<f,满足要求！六、最大搭设高度的计算：不考虑风荷载时.采用单立管的敞开式、全封闭和半封闭的脚手架可搭设高度按照下式计算：_3（1.2必”+14年）12gfc其中NG2K构配件自重标准值产生的轴向力，NG2K=0.972k'：NQ活荷载标准值，W=2.520kN:gk每米立杆承受的结构自重标准值.gk=0.149kNm;经计算得到，不考虑风荷载时，按照稳定性计算的搭没高度Hs=193.215米.脚手架搭设高度HS等于或大于26米，按照下式调整且不楚过50米：U/=11I+0,001/,经计算得到，不考虑风荷载时，脚手架搭设高度限值H=50.000米。编号：考虑风荷载时.采用单立管的敞开式、全封闭和半封闭的脚手架可搭设高度按照下式计算：超b-l2阳jm+0.85x14（限+州郎）况二i其中NG2K构配件自重标准值产生的轴向力，NG2K=0.972kN;NQ-活荷载标准值，NQ=2.520kN;gk-每米立杆承受的结构自重标准值，gk=0.149kNm;Mwk计算立杆段由风荷载标准值产生的期矩.MWk=O.082kN.m：经计算得到，考虑风荷载时，按照稳定性计算的搭设高度HS=I75.699米。脚手架搭设高度HS等于或大于26米，按照下式调整且不超过50米：UH=三1.J1+0.001/,经计算得到,考虑风荷装时,脚手袈搭设高度限值H=50.000米。七、连堵件的计算；连精件的轴向力计算值应按照下式计算：Nl=Nlw+No其中Nlw一一风荷载产生的连墙件轴向力设计值（d）,应按照下式计算：NIW=1.4×wk×AwWk风荷载星本风压标准值，Wk=0.472kN112;Aw每个连墙件的覆盖面积内脚手架外侧的迎风面积，Aw=2.40×2.40=5.760m2；No连墙件约束脚手架平面外变形所产生的轴向力（kN）；No=5.000经计算得到Nlw=3.810kN,连一件轴向力计算值Nl=8.810kN连墙件轴向力设计值Nf=Af其中一一轴心受压立杆的稳定系数，由长纲比"i=30.001.58的结果编号：查表得到”=0.95；A=4.89cm2；f=205.00Nmm2经过计算得到Nf=95.41IkNNf>Nl,连墙件的设计计算满足要求！连墙件采用扣件与墙体连接。运过计算得到Nl=8.81OkN大于扣件的抗滑力8.OkN,不满足要求！-1fr4£射手架-jjH连堵件扣件连接示意图A,立杆的地基承载力计算：立杆基础底面的平均压力应满足下式的要求PWfg其中P立杆基础底面的平均压力(kNm2),p=N/A；p=33.79N上弱结构传至基础顶面的轴向力设计值(kN)；N=8.45A基础底面面积(112)：A=0.25fg地基承载力设计值(kNm2)；g=66.OO地基承载力设计值应按下式计算fg=kc×fk其中kc脚手架地基承载力调整系数；kc=0.40编号：fgk地基承载力标准值：fgk=165.00地基承载力的计算满足要求!编号：第四章施工合适的方案及主要技术措施1土方工程施工一、土方开挖方式：果用机械挖土为主。二、土方开挖的条件(1)场地内施工放钱测量完毕，控制点均埋设并巳通过建筑单位、监理及有权单位验收。(2)降水并施工完毕且降水已达5d以上。(3)人员安排，机械像名、保养就序，卸土地点均巳落实。(4)照明、草袋、清扫等工作已安排就序。三、开挖顺序及放坡系数1 .开挖顺序：从1轴方向开挖，2 .开挖标高的控制：基坑四周设置标高控制桩测设标高控制线，以便随挖殖测。测量放线人员准确测放基底及底板标高、轴线、基础的外形尺寸,开挖至基底标高后,进行修整清理,经自检无误后，请监理工程师复核。3 .坡监测及安全防护措施挖掘过程中，要时边坡进行监测,发现问题及时采取措施。基坑周边用钢管扣件做成高度为90Onm的拦杆。2井坑井水降水措篇一、情况说明基础施工时候处于秋季，要考虑有可能出现的降雨情况，另外由于地下水情况复杂，需要事先作好人工挖孔集水井,集水坑措施，避免基础施工时候因为基坑积水影响进度。二、基炕底排水沿基坑底四周做排水沟250mmX250三,在基坑底梯四角做集水坑80Omm×800mn×100omm(深)。3承台及地案施工一、垫层施工基坑土方平整夯实，然后浇港100厚C15混凝土垫层。施工时要控制好垫层的厚度及平整度。二、承台基础及地梁钢筋(1)进场钢筋必须有出厂合格证及材质证明，并由专职试验员负责取样，经强度检跄、冷弯检验合格后方能使用.编号：(2)钢筋由专业工长负贡翻样并组织施工。(3)钢筋在现场集中配制，成形钢筋挂牌分类堆放,安装绑扎时核时无误。(4)钢筋直径d220时,水平向接头采用搭接焊接头；(5)焊接接头严格按图纸要求及施工验收规范错开，同一截面处钢筋接头数量不应大于总数量的25%,并按有关规定随机取样复检，各种焊接接头经检轸必须合格。施工前弹出钢筋位置线，以确保钢筋绑扎后位置的正确性。上下双层钢筋网片的承台底层铜鲂网片施工先后用20以上的纲筋焊成支架固定上层钢筋网片，支架间距为一平方米一个.(7)先绑扎承台基础,绑扎时用力48X3.5钢管搭设支架临时固定，成形后拆除。(8)钢筋绑扎时，靠近外围两行的相交点每点都绑扎，中间部分可果用梅花型绑扎，双向受力钢筋应满绑。三、承台基础、地梁模板(1)承台基础使用砖模板、地梁模板使用钢模板。(2)模板工程由公司专业钢模处负责施工。四、承台基础、地梁混凝土承台基础及地梁混凝土采用连续浇灌法施工.混凝土浇完后要进行二次收聚，确保承台基础面及地柒顶面平整度。混凝土要加强养护，指派专人负责覆盖草席及浇水养护，不少于Md浇水养护，浇水次数以保持混凝土湿润为准。本工程的承台存在部分大体积混凝土施工的问题，我相关项目经理却经过认真研究准备采用部分毛石混凝土及商品混凝土，这样能使大体积混凝土降低内梯的水化热，提高施工的速度，另外，准备用25的尼龙管不设于混凝土内两端管口朝上，向管内注入冷水江堤混凝土内部的水化热。5钢筋工程本工程采用钢筋有I级钢筋、1级钢筋、III钢筋。一、加工工艺4 .钢筋加工：钢筋加工制作时，要将钢筋加工下料表与设计图复核，检查下料表是否有错误和遗漏，对每种铜筋要按下料表检查是否达到要求，经过这两道检态后，再按下料表放出实样，试制合格后方可成批制作，加工好的钢筋要挂牌堆波整齐有序。锅斯代换：钢筋施工中如需要钢筋代换时，必须先充分了解设计意图和代换材料性能，严格遵守现行钢密混凝土设计规范的各种规定，并不得以等面积的高强度钢筋代换低强度的钢筋。凡重要部位的钢筋代揍，须征得设计单位同意，并有书面通知叶方可代换。表而除锈(污)钢筋表面应洁净,粘若的油污.浓土、浮镑使用前必须清理干净.可结合冷拉工艺除锈。钢筋调直：纲筋调直，可用机械或人工调直。经调宜后的钢筋不得有局部弯曲、死弯.小波浪形，其表面伤痕不应使钢筋截面送小3缸辆前切断：纲筋切断应根据钢筋号、直径、长度和数量，长短搭配，先断长料后断短编号：料，尽量减少和缩期钢筋短头，以节约钢材。钢筋弯钩(曲)：(1)钢筋弯钩1)弯钩形式。章钩形式有3种,分别为半E!弯钩、直弯钩反斛弯钩。铜簿弯曲后，弯曲处内皮收缩。外皮延伸、轴线长度不变，弯曲处形成圆融，考起后尺寸不大于下料尺寸，应考虑弯曲调整值.2)弯心直径。钢筒弯心直径为2.5d,平直部分为3d。3)消加长度。钢筋弯钩增加长度的理论计算值：对装半圆弯钩为6.25d,对直弯钩为3.5d,对斜弯钩为4.9d0(2)尊起钢能。中间部位弯折处的弯曲直径D,不小于钢筋直径的5倍。(3)掖筋。掖前的末那应作学f,专钩形式应符合设计要求。箍筋调整值，即为弯钩增加长度和弯曲调整值两项之和，根据找筋量外包尺寸或内皮尺寸而定。5 .钢筋下料长度：铜筋下料长度应根署构件尺寸、混凝土保护层厚度、钢筋弯曲调整值和当匏消加长度等规定煤合考虑。(I)直铜筋下料长度：直铜筋下科长度=构件长度一保护层厚度十弯钩增加长度(2)弯起钢能下料长度弯起钢筋下科长度=直段长度十斜萼长度一弯曲调整值十弯钩消加长度(3)箍筋下料长度：箱筋下料长度=箍筋内周长十推筋调整值十弯钩增加长度二、施工工艺(1)钢筋绑扎与安装：采用20号钢丝绑扎直径巾12以上钢筋，22号钢丝绑扎直径小10以下钢筋。钢筋绑扎首先认真熟悉图纸，检出配料表与图纸,设计是否有出入，仔细检登成品尺寸、形状是否与下料表相符。核对无误后方可进行绑扎。本工程抗震等级为二级，为保证进场纲筋质量，所有进场纲斯必须有出厂质量证明书或检验报告单，并由试教人员分批分规格取样检验合格后方准使用，本工程所用钢筋进货、验收和现场检查均按国家有关技术标准执行。(2)钢能由专职钢陆放样工程师根揖图纸要求和有关规范要求统一放样。(3)板笳采用绑扎接头，接头位置按设计及规范要求设置“(4)所有钢筋在绑扎过程中，应做到边绑扎边检查，做到一次合格，避免返工现里。(5)钢筋绑扎完毕，浇筑晁凝土之前会同建筑单位、监理人员对钢筋进行检查，符合设计要求后，办理隐蔽验收手续后方可浇灌混凝土。(6)构造柱钢筋采用搭接头，搭接长度不小于50Omm,椎架柱子钢前采用竖饵接头,接头须分次问根连接，在任一区段内焊接头面积应小于50%,相邻接头问庞大于900mm,接头最低点距楼面大于750三方可有接头，柱边钢筋58时分二次接头(间根)，四大角为第二次接头，对钢筋规格、间距长度，搭接长度、锚因长度等符合设计要求后方能进行下一工序施工，框架桀采用闪光时焊，只有接头外观无明显错位，时接偏差VO.Id,且V2m.弯折VN的才符合要求，否则重新焊接，搭接接头位置受控钢筋在支座内，受压筋在跨中1/4范围内，接头须错开，在一个我面内有接头的受拉钢筋编号：战面面积占受拉钢筋总装面W25l,且焊接头放面之间距离245九(7)钢筋锚固长度：H级铜30d,1级钢40九钢筋保护层厚度按设计规范确定,钢筋保护层垫块用与设计保护层厚度相同的花岗岩石块，垫块应布置成梅花形,其相互间距不大于Inu为了保证梁柱核芯区钢筋加密的绑扎质量，枭取先支框架姿底模，然后绑扎椎架梁钢筋，待绑扎好柱梁核芯区加密掖后再如侧模。补柱头模，对柱子主筋采用加焊箍筋于板面钢筋上固定的方法保证位置准确，为保证顶层柱筋
