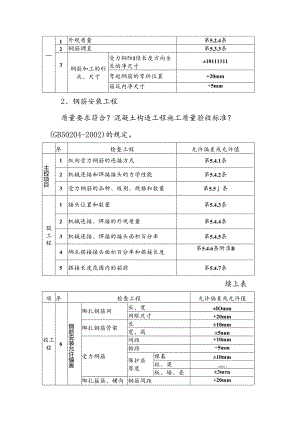

1外观质量第5.2.4条2钢筋调直第5,3.3条3纲筋加工的形状、尺寸受力铜防I侦长度方向全长的净尺寸±10111111弯起纲筋的弯折位置+20mm箱筑内净尺寸÷5mm2、钢筋安装工程质量要求符合？混凝土构造工程施工质量验收标准？(GB50204-2002)的规定。序检查工程允许偏差或允许值主控项目1纵向受力钢筋的连接方式第5.4.1条2机械连接和焊接接头的力学性能笫5.4.2条3受力钢筋的品种、级别、规格和数量第5.5条股工程1接头位置和数量第5.4.3条2机械连接、焊接的外观质量第5.4.4条3机械连接、焊接的接头面积百分率第5.4.5条4绑扎搭接接头面枳百分率和搭接长度笫5.4.6条附录B5搭接长度范围内的箱前笫5.4.7条续上表项序检查工程允许偏差或允许值投工程6钢筋安装允许偏爰绑扎钢筋网长、宽±IOmm网眼尺寸+20mm绑扎钢筋骨架长±10mm宽、高±5nun受力纲筋间距+10mm排距÷5mm保护层厚度根基±10mm柱、梁±3IIU11板、墙、壳±3mn绑扎箍筋、横向钢筋间距+20mm钢鲂弯起点位置20mm预埋件中心线位置511rn水平高差±3,0nun三、工艺流程（一）柱钢筋绑扎套柱箍筋T搭接绑扎竖向受力筋f画箍筋间距线T绑籁筋（二）剪力墙钢筋绑扎立24根竖筋一画水平筋间距一绑定位横筋f绑其余横竖筋（三）梁钢筋绑扎1、模内绑扎：画主次梁箍筋间距一放主梁次梁箍筋一穿主梁底层纵筋及弯起筋一穿次梁底层纵筋并与箍筋固定一穿主梁上层纵向架立筋一按箍筋间距绑扎一穿次梁上层纵向钢筋一按籁筋间距绑扎2、模外绑扎（先在梁模板上口绑扎成型后再入模内）：画箍筋间距在主次梁模板上口铺横杆数根T在横杆上面放籁筋一穿主梁下层纵筋一穿次梁下层钢筋一穿主梁上层钢筋一按箍筋间距绑扎一穿次梁上层纵筋一按箍筋间距绑扎一抽出横杆落骨架于模板内（四）板纲筋绑扎清理模板f模板上画线一绑板下受力筋绑负弯矩钢（五）楼梯钢筋绑扎划位置线一绑主筋一绑分布筋一绑踏步筋四、操作工艺（一）柱钢筋绑扎1、套柱箍筋：按图纸要求间距，计算好每根柱箍筋数量，先将箍筋套在下层伸出的搭接筋上，然后立柱子钢筋，在搭接长度内绑扣不少于3个，绑扣要向柱中心。如果柱子主筋采用光圆钢筋搭接时，角部变钩应与模板成45°,中间钢筋的弯钩应与模板成90。2、搭接绑扎竖向受力筋：柱子主筋立起之后，接头的搭接长度应符合设计要求，如设计无要求时，应按表2-13采用。表2T3纵向受批钢筋的最小搭接长度表钢筋类型混凝土强度等级C15C20'C25C30C35C40光圆钢筋HPB235级45d35d30d25d带肋钢筋HRB335型55d45d35d30dHRB400级、RRB400级55dIOd35d注：两根直径不同钢筋的搭接长度，以较细钢筋的直径计算。3、柱竖向筋采用机械或焊接连接时，按标准要求同一段面50%接头位置。第一步接头距楼板面大于50Omm且大于H/6,不在箍筋加密区。4、画箍筋间距线：在立好的柱子竖向钢筋上，按图纸要求用粉笔划籁筋间距线。5、柱箍筋绑扎：(1)按已划好的箍筋位置线，将已套好的箍筋往上移动，由上往下绑扎，宜采用缠扣绑扎，如图2-15。(2)箍笳与主筋要垂直，箍筋转角处与主筋交点均要绑扎，主筋与箍筋非转角局部的相交点成梅花交织绑扎。(3)箍筋的弯钩叠合处应沿柱子竖筋交织布置，并绑扎结实(4)有抗震要求的地区，柱箍筋端头应弯成135°,平直局部长度不小于IOd(d为箍筋直径).(5)柱上下两端箍筋应加密，加密区长度及加密区箍筋间距应符合设计图纸及施工标准不大于100mnl且不大于5d的要求Id为主筋直径)。如设计要求箍筋设拉筋时，拉筋应钩住箍筋(6)柱筋保护层厚度应符合标准要求，如主筋外皮为25mm,垫块应绑在柱竖筋外皮上，间距一般100Omn1,(或用塑料卡卡在外竖筋上)以保证主筋保护层厚度准确。同时，可采用钢筋定距框来保证钢筋位置的正确性。当柱截面尺寸有变化时，柱应在板内弯折，弯后的尺寸要符合设计要求。(7)墙体拉接筋或埋件，根据墙体所有材料，按有关图集留置。（8）柱筋到构造封顶时，要特别注意边柱外侧柱筋的锚固长度为1.71.ae,具体参见？建筑物抗震构造详图？03G329T1民用框架、框架一剪力墙、剪力墙局部框支剪力墙）中的有关作法。同时在钢筋连接时要注意柱筋的锚固方向，保证柱筋正确锚入梁和板内。（二）剪力墙钢筋绑扎1、立2、4根竖筋：将竖筋与下层伸出的搭接筋绑扎，在竖筋上画好水平筋分档标志，在下部及齐胸处绑两根横筋定位，并在横筋上画好竖筋分档标志，接着绑其余竖筋，最后再绑其余横筋。横筋在竖筋里面或外面应符合设计要求。2、竖筋与伸出搭接筋的搭接处需绑3根水平筋，其搭接长度及位置均符合设计要求，设计无要求时，应符合本书中“纵向受拉钢筋的最小搭接长度表。3、剪力墙筋应逐点绑扎，双排钢筋之间应绑拉筋或支撑筋，其纵横间距不大于600mm,钢筋外皮绑扎垫块或用塑料卡。4、剪力墙与框架柱连接处，剪力墙的水平横筋应锚固到框架柱内，其锚固长度要符合设计要求。如先浇筑柱混凝土后绑剪力墙筋时，柱内要预留连接筋或柱内预埋铁件，待柱拆模绑墙筋时作为连接用。其预留长度应符合设计或标准的规定。5、剪力墙水平筋在两端头、转角、十字节点、连梁等部位的锚固长度以及洞口周围加固筋等，均应符合设计、抗震要求。6、合模后对伸出的竖向钢筋应进展修整，在模板上口加角铁或用梯子筋将伸出的竖向钢筋加以固定，浇筑混凝土时应有专人看护，浇筑后再将调整以保证钢筋位置的准确。（三）梁钢筋绑扎1、在梁侧模板上画出箍筋间距，摆放箍筋。2、先穿主梁的下部纵向受力钢筋及弯起钢筋，将箍筋按已画好的间距逐个分开；穿次梁的下部纵向受力钢筋及弯起钢筋，并套好箍筋；放主次梁的架立筋；隔一定间距将架立筋与籁筋绑扎结实；调整籁筋间距使间距符合设计要求，绑架立筋，再绑主筋，主次同时配合进展。次梁上部纵向钢筋应放在主梁上部纵向钢筋之下，3、框架梁上部纵向钢筋应贯穿中间节点，梁下部纵向钢筋伸入中间节点锚固长度及伸过中心线的长度要符合设计要求。框架梁纵向钢筋在端节点内的锚固长度也要符合设计要求。一般大于45cl0绑梁上部纵向筋的箍筋，宜用套扣法绑扎。4、箍筋在叠合处的弯钩，在梁中应交织布置，箍筋弯钩采用135°,平直局部长度为10do5、梁端第一个箍筋应设置在距离柱节点边缘50mm处。梁与柱交接处籁筋应加密，其间距与加密区长度均要符合设计要求。梁柱节点处，由于梁筋穿在柱筋内侧，导致梁筋保护层加大，应采用渐变箍筋，渐变长度一般为600mm,以保证籁筋与梁筋严密绑扎到位。6、在主、次梁受力筋下均应垫垫块（或塑料卡），保证保护层的厚度。受力筋为双排时，可用短钢筋垫在两层钢筋之间，钢筋排距应符合设计标准要求。7、梁筋的搭接：梁的受力钢筋直径等于或大于22mm时,可采用绑扎接头，搭接长度要符合标准的规定。搭接长度末端与钢筋弯折处的距离，不得小于钢筋直径的10倍。接头不宜位于构件最大弯矩处，受拉区域内I级钢筋绑扎接头的末端应做弯钩（II级钢筋可不做弯钩），搭接处应在中心和两端扎牢。接头位置应相互错开，当采用绑扎搭接接头时，在规定搭接长度的任一区段内有接头的受力钢筋截面面积占受力钢筋总截面面积百分率，受拉区不大于50.（四）楼板钢筋绑扎1、清理模板上面的杂物，用墨斗在模板上弹好主筋、分布筋间距线。2、按划好的间距，先摆放受力主筋、后放分布筋。预埋件、电线管、预留孔等及时配合安装。3、在现浇板中有板带梁时，应先在绑板带梁钢筋，再摆放板钢筋。绑扎板筋时一般用顺扣（图2-20）或八字扣，除外围两根筋的相交点应全部绑扎外，其余各点可交织绑扎（双向板相交点须全部绑扎）。4、如板为双层钢筋，两层筋之间须加钢筋马凳，以确保上部钢筋的位置。负弯矩钢筋每个相交点均要绑扎。5、在钢筋的下面垫好砂浆垫块，间距1.5m。垫块的厚度等于保护层厚度，应满足设计要求，如设计无要求时，板的保护层厚度为15mm0盖铁下部安装马凳，位置同垫块。（五）楼梯钢筋绑扎1、在楼梯底板上划主筋和分布筋的位置线。2、根据设计图纸中主筋、分布筋的方向，先绑扎主筋后绑扎分布筋，每个交点均应绑扎。如有楼梯梁时，先绑梁筋后绑板筋。板筋要锚固到梁内。3、底板筋绑完，待踏步模板支好后，再绑扎踏步钢筋。主筋接头数量和位置均要符合施工标准的规定。五、成品保护1、楼板的弯起钢筋、负弯矩钢筋绑好后，不准在上面踩踏行走。浇筑混凝土时派钢筋工专门负责修理，保证负弯矩筋位置的正确性。2、绑扎钢筋时制止碰动预埋件及洞口模板。3、钢模板内面涂隔离剂时不要污染钢筋。4、安装电线管、暖卫管线或其他设施时，不得任意切断和移动钢筋。六、应注意的质量问题1、浇筑混凝土前检查钢筋位置是否正确，振捣混凝土时防止碰动钢筋，浇筑混凝土后立即修整甩筋的位置，防止柱筋、墙筋位移。2、梁钢筋骨架尺寸小于设计尺寸：配制箍筋时应按内皮尺寸计算。3、梁、柱核心区箍筋应加密，熟悉图纸按要求施工。4、箍筋末端应弯成135°,平直局部长度为10d。5、梁主筋进支座长度要符合设计要求，弯起钢筋位置准确。6、板的弯起钢筋和负弯矩钢筋位置应准确，施工时不应踩倒。7、绑板的盖铁钢筋应拉通线，绑扎时随时找正调直，防止板筋不顺直，位置不准，观感不好。8、绑竖向受力筋时要吊正，搭接部位绑3个扣，绑扣不能用同一方向的顺扣。层高超过4m时，搭架子进展绑扎,并采取措施固定钢筋，防止柱、墙钢筋骨架不垂直。9、在钢筋配料加工时要注意，端头有对焊接头时，要避开搭接范围，防止绑扎接头内混内对焊接头。
