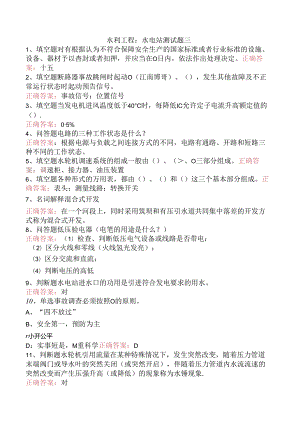

水利工程：水电站测试题三.docx

水利工程：水电站测试题三1、填空题对有根据认为不符合保障安全生产的国家标准或者行业标准的设施、设备、器材予以杳封或者扣押，并应当在O日内，依法作出处理决定。正确答案：十五2、填空题断路器事故跳闸时起动O（江南博哥）、（），发生其他故障及不正常运行状态时起动预告信号。正确答案：事故信号：位置信号3、填空题当发电机进风温度低于40°C时，每降低IC允许定子电流升高额定值的（）.正确答案：05%4、问答题电路的三种工作状态是什么？正确答案：根据电源与负载之间连接方式的不同，电路有通路、开路和短路三种不同的工作状态。5、填空题水轮机调速系统的组成一般由（）、（、O三部分组成。正确答案：调速柜、接力器、油压装置6、填空题各种形式的万用表，都由（）、（）和（）这三个基本部分组成。正确答案：表头；测量线路：转换开关7、名词解释混合式开发正确答案：在一个河段上，同时采用筑坝和有压引水道共同集中落差的开发方式称为混合式开发。8、问答题低压验电器（电笔的用途是什么？）正确答案：（1）检查、判断低压电气设备或线路是否带电：（2）区分火线和零线（火线氢光发亮）；（3）区分交流和直流：（4）判断电压的高低9、判断题水电站进水口的功用是引进符合发电要求的用水。正确答案：对10、单选事故调查必须按照O的原则。A、“四不放过”B、安全第一，预防为主r小开公平D：实事短是，M重科学正确答案：D11、判断题水轮机引用流量在某种特殊情况下，发生突然改变，随着压力管道末端阀门或导水叶的突然关闭（或突然开启），伴随着压力管道内水流流速的突然改变而产生压强升高（或降低）的现象称为水锤现象.正确答案：对12、问答题什么是装机年利用小时？正确答案：指水轮发电机组在年内平均满负荷运行的时间。它是衡量水电站经济效益的重要指标，小水电站年利用小时要求达到3000小时以上。13、判断题厂房内的混凝土的浇筑是由下部结构向上部结构逐次浇筑的。正确答案：错14、问答题保证安全中的技术措施有什么？正确答案：（1）停电（2）验电（3）装设接地线（4）悬挂标示牌和装设遮栏15、问答题保护和仪表共用一组电流互感器时,，当表计回路有工作应如何短接？注意什么？正确答案：这时必须在发计本身端子上短接，注意别开路和别把保护短接。现在般电流互感器：次接线先接到保护后接至表计，所以表计有工作，在表计本身端子上短接后，不影响保护。16、单选油压装置的压力油是用O打入压油槽里的。A、集油槽油泵B、漏油槽油泵C、导轴承油泵D、高压油顶起装置的油正确答案：A17、判断题Fl动调节渠道的渠顶高程沿渠道渠长不变，渠道断面也逐渐加大。正确答案：对18、判断题长引水道的有压式水电站是否设置调压室，应根据压力管道水击计算结果加以确定。正确答案：对19、单选主轴密封能有效地阻止水流从主轴与O之间的间隙上溢。A、顶盖B、水导轴承C、座环D、上冠正确答案：A20、问答题电流互感器与电压互感器二次能不能互相连接，为什么？正确答案：不能。电压互感器连接的是高阻抗回路，称为电压回路：电流互感器连接的是低阻抗回路，称为电流回路。如果电流回路接于电压互感器二次侧会使电压互感器短路，而电压回路接于电流互感器：次，则会造成电流互感躲二次近似开路。21、单选？多符静定梁的两种受我情况（1）和（2）如图所示。下列结论中哪个是正确的？OM图也相同M图不同M图相同M图也不同A两者的FS图相同,B.两者的FS图相同,C.两者的FS图不同,D两者的FS图不同,正确答案：D22、单选水轮机导轴承安装是要在O进行的。A、转轮主轴吊入，顶盖安装好后B、发电机转子与转轮主轴联盘后C、导水机构安装好后D、机组轴线调整合格及推力轴承受力调整后正确答案：D23、单选水库正常运行的最低水位以上到正常高水位间的库容称（）A、有效库容B、防洪库容C、总库容正确答案：A24、判断题分段式明钢管上的径向力使管壁产生环向拉应力和轴向应力。正确答案：错25、问答题设计中为何要进行水锤计算？正确答案：水锤现象对于水轮机组运行和高压管道都是不利的，进行水锤计算时可以计算出引水系统的最大内水压强，作为设计或校核压力管道、蜗壳和水轮机强度的依据；计算出过水系统的最小内水压强，作为布置压力管道的依据以防在压力管道中产生负压，还可以检验尾水管的真空度。26、单选尾水管由（）构成。A、进口锥管B、弯形肘管C、出口扩散段D、由A、B及C所述三部分组成正确答案：D27、填不题O是系统负荷低时，利用系统多余的电能带动泵站机组将下库的水抽到上库（电动机+水泵），以水的势能形式贮存起来。正确答案：抽水蓄能28、名词解释水流系统正确答案：水电站的水流系统是指水轮机及其出口设备，包括钢管，主阀，蜗壳，水轮机，尾水管，尾水闸门等。29、名词解释坝内式厂房正确答案：主机房布置在坝体空腔内的厂房称为坝内式厂房.30、单选为了实现水电厂机组间经济运行，负荷分配的原则是根据O确定的。A、等微增率和耗水率最小B、等效率原则C、平均分配率原则正确答案：A31、判断题冲击式水轮机通过改变导叶开度M）来调节机组转速，而反击式水轮机通过改变喷嘴开度来调节机组转速。正确答案：错32、填空题O已由中华人民共和国第九届全国人民代表大会常务委员会第二十八次会议于2002年6月29日：通过自2002年1月1日起施行。正确答案：中华人民共和国安全生产法33、判断题使水轮机达到额定转速，刚发出有效功率时的导叶开度ax称为空转开度。正确答案：错34、填空题进油管的颜色为（），回油管的颜色为O,供气管的颜色为（）,水管的颜色为OO正确答案：红色；黄色：白色：绿色35、判断题任何情况下通气孔也都不应取消。正确答案：对36、判断题顶盖、底环不属于导水机构的部件。正确答案：错37、单选水电站以其全部装机容量，所能发出的出力称OOA、最大出力B、平均出力C、保证出力正确答案：38、填空题主厂房长度取决于（）、O.边机组段附加长度A1.及O0正确答案：机组台数n,机组间距1.c,安装间长度1.a39、问答题拦污棚的主要作用？如何确定其面积？正确答案：主要作用：防止漂木、树枝树叶、杂草、垃圾、浮冰等漂浮物随水流进入进水口，同时不让这些漂浮物堵塞进水口，以免影响机组正常运行。确定面积：1）先求其净面积=过栅流量/过栅流速：2）净面积与挡水的面积之和即为拦污栅的面积。40、判断题同轮系两水轮机动力相似就称此两水轮机为等角工作状态。正确答案：错41、填空题发电机与系统并列运行时，自动励磁调节装置不投入时，增加发电机的有功负荷，无功负荷会O-正确答案：减少42、填空题发电机的通风方式与发电机的布置形式密切相关，主要有（）、（）、（）和密闭式等四种。正确答案：开敞式、川流式、半川流式43、问答题调压室的基本要求有哪些？正确答案：尽量靠近厂房，以缩短压力管道的长度；应有自由水表面和足够的底面积，以保证水锤波的充分反射：调压室的工作必须是稳定的。负荷变化时，引水道及调压室水体的波动应该迅速衰减；正常运行时，水流经过调压室底部造成的水头损失要小：结构安全可靠，施工简单方便，经济合理。44、填空题明钢管的支承结构有（）和O。F确答案镇墩、支墩45、问9题什么是继电保护装置的动作选择性？正确答案：是指在电力系统发生故障时只切除故障设备，非故障设备继续运行，使停电设备减小到最小范围。46、填空题根据支墩与明钢管管身相对位移的特征及管径等因素，支墩的型式有滑动式、（）、（）三种正确答案：滚动式、摆动式47、填空题水库端与完全关闭的阀门端对水锤波的反射特性分别为O和OO正确答案：异号等值、同号等值48、判断题通常情况卜.，水电站的有压进水口引用深层水，无压进水口引用表层水。正确答案：对49、问答题装设接地的顺序如何？正确答案：装设接地线时必须先接接地端，后接导体端且必须接触良好。拆接地线的顺序与相反。装、拆接地线均应便用绝缘棒和绝缘手套。并严禁用缠绕的方法进行接地或短路。50、单选反击式水轮机机械效率是OA、水轮机的有效功率与机械损失功率之差跟水轮机有效功率之比B、机械损失功率与有效功率之比C、运行时发电机发出功率与机组额定功率之比D、都不是正确答案：A51、单选水流的两个截面面积为w,下列方程中不属于恒定流连续方程的是OOA、 Q1=Q2B、 wlvl=w2v2C、 vlv2=w2wlD、Zl+Pl+1vl22g=Z2+P2+2v222g+hwl-2正确答案：D52、判断题水轮机随着机组负荷的变化而相应地改变导叶开度，使机组转速恢复并保持为额定值或某一侦定值的过程称为水轮机调节。正确答案：对53、问答题水力发电的基本原理是什么？正确答案：水力发电就是利用水力（具有水头）推动水力机械（水轮机）转动，将水能转变为机械能，如果在水轮机上接上另一种机械（发电机）随着水轮机转动便可发出电来，这时机械能又转变为电能。水力发电在某种意义上讲是水的势能变成机械能，又变成电能的转换过程。54、填空题压力管道中的水锤波在阀门端的反射规律和特点是O正确答案：等值符号55、问答题运行中，运行人员应对上位机进行哪些检查？正确答案：（1）、上位机工作电源正常；（2）、上位机的各种连线、网络连接完好；（3）、上位机工作正常，各指示灯显示正常：（4）、上位机与下位机（1.CU）、调速器和励磁装置的P1.C以及其它相关元件之间的工作正常，温度在400C以下：（5）、上位机发讯正常。56、单选水电站排水系统由厂房（）和机组检修排水两部分组成，由此建成相应的两类集水弁。A、渗漏排水B、水导C、冷却器排水D、顶或排水正确答案：A57、问答题我公司两票管理规定中要求有关人员必须严格执行工作票的开工，结束手续，即'四不开工”“五不结束”分别指的是什么内容？正确答案：四不开工：（1）工作地点或工作任务不明确不开工；（2）安全措施的要求或布置不完善不开工；（3）审批手续和联系工作不完善不开工；（4）检修（试验）人员和运行人员没有共同赴现场检查及检查不合格不开工。五不结束：（I）检修（试验）人员未全部撤离工作现场不结束；（2）设备变更或改进交接不清或记录不清不结束；（3）有关测量试验工作未完成或测度不合格不结束；（4）安全措施未全部清理不结束；（5）检修人员和运行人员没有共同赴现场验收检查或检查不合格不结束。58、判断题满足几何相似的一系列大小不同的水轮机，称为同轮系（或同型号）水轮机。正确答案：对59、问答题正弦量的三要素指哪些？正确答案：指的是一个正弦量的幅值、频率和初相角（位）°60、问答题水利水电枢纽工程及相应农工建筑物按什么标准划分等级？正确答案：应严格按照原水利电力部颁发的水利水电枢纽工程等级划分及设计标准SDJl2-78执行，按工程规模（水库总容积、电站装机容量）大小来划分等级。61、单选机组运行时漏油泵频繁起动，说明O»A、调速系统用油量大B、导叶开关次数多C、接力器漏油量大正确答案：C62、问答题励磁回路中常用的维电器有哪些？正确答案：中间继电器、时间继电器、过电压继电器、正序电压继电器等。63、判断题对高水头电站，一般可采用先慢后快的机组关闭规律，以达到降低水锤的目的。正确答案：对64、问答题主厂房内吊车轨顶高程是如何确定的？正确答案：吊车轨顶高程=发电机层地面高程+发电机层楼板至吊车轨顶高度。发电机层地板至吊车轨顶顶高度=a+Hm+e+h°考虑主变进安装间检修时，整体吊装至专设的变压器坑内，吊出外罩后吊出铁芯检修，此时，发电机层地面至吊在轨顶高度=0.2m+H变+e+h°65、填空题二次系统对电气一次设备及O和水电站的（）、O及其机械设备的工作进行（）、（）和（）的辅助设备。正确答案：电气一次系统：水力机械设备：水工设施：监测；控制：保护66、单选水电站压力钢管末端的主阀采用下列哪种阀门类型其水力条件最好OOA.闸阀B.球阀C.蝴蝶阀D.针型阀正确答案：B67、问若题简要说明水锤的特性。正确答案：水锤压力实际上是由于水流速度变化而产生的惯性力。当突然启闭阀门时，由于启闭时间短、流量变化快，因而水锤压力往往较大，而且整个变化过程是较快的：由于管壁具有弹性和水体的压缩性，水锤压力将以抑性波的形式沿管道传播。摩擦阻力的存在造成能量损耗，水锤波将逐渐哀减：水锤波同其它弹性波一样，在波的传播过程中，在外部条件发生变化处（即边界处）均要发生波的反射。其反射特性（指反射波的数值及方向）决定于边界处的物理特性。（注：水锤波在管中传播一个来回的时间tr=21.c,称之为“相”，两个相为一个周期2tr=T.）68、问答题水锤计算和调节保证计算的目的是什么？正确答案：（1）水锤计算的目的：决定管道内的最大内水压力，作为设计和校核压力管道、蜗壳和水轮机强度的依据：决定管道内最小内水压力，作为管线布置，防止压力管道中产生负压和校核尾水管内真空度的依据；研究水锤与机组运行的关系，如对机组转速变化的影响等。（2）调保计算的目的：通过调节保证计算和分析，正确合理地解决导叶启闭时间、水锤压力和机组转速上升值三者之间的关系，最后选择适当的导叶启闭时间和方式，使水锤压力和转速上升值均在经济合理的范围内。69、填空题根据调压室与厂房相对位置的不同，调压室有四种基本布置形式，为（）、（）、O和上游双调压室。正确答案：上游调压室、下游调压室、上下游双调压室70、单选时于高水头小流量的水电站，控制水电站主厂房机组间距的主要因素是（）°A.发电机尺寸B.蜗壳尺寸C.尾水管尺寸D.主阀尺寸正确答案：A71、问答题电路主要由哪几部分组成？各部分起什么作用？正确答案：电路就是电流所流过的路径，主要由电源、负载和导线所组成。电源起维持电流的作用，它是把其它能量转换成电能的设备：负载即用电设备，其作用是电能转换成其它形式的能量；导线即连接电源和负载的导体，它是构成电流的通路。72、名词解释引水建筑物正确答案：用以集中水头，输送流量到水轮发电机组或将发电后的水排往下游河道的建筑物。73、名词解释单位转速Jhn-HT正确答案：.2,当水轮机的转轮直径Dl=Im、水头H=Im时，水轮机的转速称为单位转速。74、问答题兆欧表的使用要注意哪些方面？正确答案：（1）兆欧表的选择。兆欧表的额定电压应根据被测电气设备的额定电压来选择。还应注意它的测量范围和被测绝缘电阻的数值要相适应，以免引起过大的读数误差：（2）使用前的检查。使用前应检查兆欧表是不是完好。如果指针不时，则需调试后再使用。：<3）注意安全。为/保证安全，严禁在设备带电情况下测量其绝缘电阻。对具有电容的高压设备，在停电后，还必须进行充分的放电，然后才可测量。用兆欧表测量过的设备，必须及时加以放电；（4）接线的方法。一般测量时，将被测电阻接在端钮“线”（1.）和“地”（E）之间即可：（5）手摇发电机的操作在测量开始时，手柄的摇动应该慢些，以防止在被测绝缘损坏或有短路现象时，损坏兆欧表。75、问答题发电机励磁装置风机停转应如何处理？正确答案：（1）、检查风机确已停转，减少部份励磁电流（无功）运行：（2）、检查风机电源是否正常，风机电源熔断器是否熔断：（3）、在自带风机仍不能启动时，可用临时风机代替运行，但应即时恢复自带风机：（4）.励磁装置风机停转一般不超过30分钟，否则应联系调度解列机组。76、填空题O是指那些本身没有绝缘性能，但可以起到防护工作人员发生安全事故的用具。正确答案：一般防护安全用具77、问答题二极管伏安特性曲线上有一个死区电压，什么是死区电压？正确答案：当外加电压很低时，由于外加电场还不能克服P结内电场对多数载流子扩散运动的阻力，使正向电流很小，几乎为零。当正向电压超过一定值后，内电场被大大削弱，电流增加很快，这一定数值的电压称为死区电压。78、问答题画出个无压引水电站的示意图，并注明建筑物的名称及作用。建筑物包括：无压进水口，引水渠道，前池，压力管道，水电站厂房。79、填空题使水电站调压室水位波动衰减并稳定的断面称为O正确答案：托马稳定断面80、问答题计算题某水电站H0=50,1.=70m,钢管分为三段，各段参数如1.l=30n,Vl=4ns,al=1000ms1.2=20n,V2=5ns,a2=l100ms1.3=20m,V3=611s,a3=1200ms钢管末端装有冲击式水轮机，导叶按直线规律关闭,Ts=4s0求：用全负荷时，阀门处的水锤压力值。正确答案：按串联管道水锤计算：1.=VI,=30+20÷20=70w则公30x4+20x5+20×6,=4.8zns70又，Pn.1.c'Ci70302OT=1443-75W/5100OIlOO1200I1.2x70E1443.75*n=0.01<故为间接水锤CWS匕1443.75x4.82gHq2×1O×5O=6.93>1故为极限水便1.VmgHJ：70×4.8c.,=0.11610×50x42x0.116=0.122-2-0.116H=0.12×50=6wt81、单选当调节时间Ts-定时，刻于高水头电站，导叶（阀门）的关闭规律宜采用OA.先快后慢B.先慢后快C.直线规律关闭D.与关闭规律无关正确答案：B82、判断题空腔汽蚀可以引起机组出力摆动、主轴摆度增加、机架振动增加。正确答案：对83、判断题只要阀门（导叶）的启闭TS相同，则压力水管中水击压强的变化规律就相同。正确答案：错84、判断题厂房划分一二期混凝土是由于它们的强度等级不同正确答案：错85、问答题发现有人触电应采取哪些措施？正确答案：发现有人触电，应立即切断电源，使触电人脱离电源，并进行急救，如在高空工作，抢救时必需注意防止高空坠落。86、问答题分段关闭装置开机时是否起作用？为什么？正确答案：不起作用。因为分段关闭装置节流阀安装于导叶接力器的开腔油管道上。当开机时，导叶主配开腔属给压状态。导叶主配开腔油压将克服分段关闭节流阀帅簧力直接作用于导叶接力器开腔。87、填空题水轮机的能量损失导致NQs,效率<1。效率是由（）、（）、O组成。正确答案：水力效率；流量效率；机械效率88、问答题什么时候不允许调整变压器有载调压装置的分接开关？正确答案：（1）变压器过负荷运行时；（2）有载调压装置的轻瓦斯保护频繁出现信号时；<3）有载调压装置的油标中无油时；（4）调压次数超过规定时；（5）调压装置发生异常时89、单选水轮机可以在不同的工况下运行，其中O的工况称为最优工况。A、出力最大B、效率最高C、流量最大D、开度最大正确答案：B90、问答题水轮机的型号及标称宜径。正确答案：反击式水轮机的型号：H1.240一1.J一一410,混流式水轮机，型号240（比转速），立轴，金属蜗壳，转轮直径为410cm；ZZ4401.H430,轴流转浆式水轮机，型号440,立轴，混凝土蜗壳，转轮直径430cm。冲击式水轮机的型号：2CJ30W120/2X10,转轮型号为20,水斗式水轮机，卧轴，一根轴上装设两个转轮，转轮直径为120cm,每个转轮两个喷嘴，设计射流直径为IOCn1；GZ440-WP-750,表示贯流转浆式水轮机，转轮型号440,卧轴，灯泡式机组，转轮标称直径750cm：SJ40-W50/40,表示双击式水轮机，转轮型号40,卧轴布置，转轮标称直径50cm,转轮轴向长度40cm：X1.N-1.J-300,表示斜流可逆式水泵水轮机，转轮型号200,立轴布置，金属蜗壳，转轮标称直径300cm。91、问答题水电厂在系统中通常所处的位置是什么？正确答案：（1）提供电力，作为系统的工作容量分担负荷，减少火电装机。（2）供给系统大量的廉价电量，节省燃料。（3）承担系统备用容量，提高系统供电质量。（4）承担峰荷，改善系统运行条件，降低火电成本。（5）进行调相，供给无功功率，改善系统电压。92、问答题4、验电的注意事项有哪些？正确答案：（1）、验电时需使用电压等级合适且合格的验电器：（2）、验电前，先在有电设备上进行试验以确保验电器良好；（3）、验电时要在检修设备进出线两端各相分别验电；（4）、如果在木杆、木盘或木构架上验电，不接接地线不能验者，可在验电器上接接地线，但是须值班负责人许可。93、问答题碳刷跳火的原因是什么？应当怎样消除？正确答案：原因：碳刷型号不符，碳刷研磨不良，其表面接触不好消除方法：更换合格碳刷，重新研磨碳刷时应使发电机在低负荷卜运行，直到磨好为止碳刷压力不均：检查碳刷压力，更换较松的压紧弹簧或较短碳刷碳刷磨短；碳刷磨短至原长度1/2时必须更换碳刷碳刷、滑环表面不清洁：用低压气吹灰并用白布擦拭滑环；碳刷引线接线端了松动，发生部分火花检查碳刷引线回路中的螺丝有无松动滑环烧伤严重：用0号砂纸研磨滑环，并用白布擦拭表面；碟刷在框内摆动或动作带涩，火花随负荷的增加而增加；检查碳刷在刷框内能否自由移动，更换摇摆的和滞涩的碳刷，碳刷在框内应有0.1-0.3亳米间隙。94、判断题第一相水锤在低水头电站才11J能出现，而末相水锤是高水头电站的特征。正确答案：错95、单选油氧化后，下列说法正确的是OoA、粘度增大，颜色变浅B、粘度增大，颜色变深C、粘度不变，颜色不变D、粘度减小，颜色变深正确答案：B96、判断题若某小型电站进水室，布置了两个工作闸门，可共用一台启闭机。正确答案：错97、填空题制约水电发展的五个问题（）、（）、（）、（）、OO正确答案：生态环境问题；上网电价；法律法规还不健全；移民问题：地震问题98、填空题O水流经过转轮时是斜向的，转轮叶片随工况变化而转动，高效率区广。正确答案：斜流式99、问答题引水渠道路线选择原则？正确答案：渠道选线在满足集中落爰前提下做到：（1）渠线应尽量短而宜，以减少水头损失、降低造价。（2）渠线尽可能高，以获得较大的落差，还能照顾到农田灌溉。（3）渠线应选择在地质较好的地段，尽量避免与现有建筑物干扰。100,判断题-一般地说，水电站水道系统经济流速按从大到小次序排列，依次为渠道，有压隧洞和压力钢管。正确答案：对101、判断题抽水蓄能电站用来抽水的电多于自身的发电量，因此是不经济的。正确答案：错102、判断题潜没式进水口不能单独布置，必须和挡水建筑物结合在一起。正确答案：错103、问答题水电站的油系统中用油有几种？各有什么作用？正确答案：水电站上各种机电设备所用的油主要有两种：各种变压器及油开关等电气设备需要用绝缘油；各种轴承润滑及油压操作用油叫透平油。绝缘油的作用是绝缘、散热及灭弧；透平油的作用是润滑、散热及传递能量。104、判断题水电站厂房的水轮机层般要求高于下游最高尾水位。正确答案：错105、问答题常闭式剪断销信号器及装置工作原理怎样？正确答案：（1）常闭式剪断销信号器使用时将其插入剪断销中间孔内；（2）正常情况卜信号回路闭合，当剪断销剪断时信号器中间保险丝被折断，将信号回路断开；（3）信号装置将全部信号器（32个）分为两组，接成电桥。当有断销时电桥平衡发生破坏，通过继电器发出信号。106、问答题TV中开口三角形绕组的作用是什么？正确答案：作为交流电网的绝缘监察，即单相接地保护用。107,判断题钢管承受外压时维持稔定的最低理论压力称为抗外压移定临界压力。正确答案：对108、判断题规程规定变压器顶部油温不得超过85C。正确答案：错109、问答题RoM与RAM各是什么意思,？正确答案：RoM是只读存贮器的英文缩写；RAM是随机存贮器的英文缩写。110、问答题反击式水轮机的主要组成部件是什么？冲击式水轮机的主要组成部件是什么、正确答案：反击式水轮机的主要组成部件是蜗壳，使水流均匀、旋转，以最小水头损失送入传轮室：导水机构（导叶及控制设备），控制工况：转轮（工作核心，能量转换，决定水轮机的尺寸、性能、结构：泄水部件（尾水管），回收能量、排水至下游。冲击式水轮机的主要组成部件是管，转轮，折流器，机壳，射流制动器等组成。HK问答题电压互感器高低压侧熔断器的作用有和何不同？熔断器的额定电流如何规定的？正确答案：（1）、高压侧熔断器的主要作用：当电压互感器内部该故障或互感器与电网连接的引线上发生短路故障时熔断器熔断，防止电压互感器内部故障损坏和影响高压系统正常运行。高压侧熔断器熔丝的截面是按满足机械强度条件选择的，其额定电流比电压互感器的额定电流大得多倍，低压侧短路时不可能熔断，更不可能防止过载，因此低压侧还必须装熔断器。（2）、低压恻熔断器主要作为二次回路的短路保护和电压互感器的过载保护。其熔丝的选择原则是：熔丝熔断时间应小于二次回路短路时的保护装置的动作时间，熔丝的额定电流应为电压互感器二次侧最大负载电流的1。5倍。112、名词解释引水式开发正确答案：在河流坡降较陡的河段，通过人工建造的引水道（渠道，隧洞，管道等）引水到河段下游，集中落差，这种开发方式称为引水式开发。113,判断题压力前池布置必须有前室和进水室、压力墙、泄水建筑物，其他建筑物则根据电站具体要求而定。正确答案：错114、问答题水电厂房尾水渠如何布置？正确答案：由于水轮机安装高程较低，尾水渠通常具有倒坡的渠底，特别是靠近尾水管出口的一段。此处水流紊乱、漩涡多。流速分布不均，所以渠底需要加以砌护，否则会被冲刷，淘成深孔，危及厂房稳定。在布置尾水渠轴线的方向时.，必需考虑到泄洪情况，应避免在泄洪时在尾水渠中形成较大的壅高和漩涡，出现淤积等情况。通常尾水渠斜向下游，必要时加设导墙，以保证泄洪时能正常发电。115、填空题按调速器元件结构分（）、（）、OO正确答案：机械液压（机调）；电气液压（电调）:微机调速器116、问答题高压管道为什么要进行抗外压稔定校核？防止失稳的措施有哪些？正确答案：高压钢管是一种薄壳结构，能承受较大的内水压力，但抵抗外压能力较低。在外压的作用下，管壁易失去稳定，屈曲成波性，过早失去承载能力，因此，在按强度和构造初步确立管壁厚度之后，尚需要进行稳定外压校核。如果不满足抗外压稳定，一般采取搞好排水；加强灌浆：管壁上设加劲环、锁片锚块和增加管壁厚度等措施。117、单选有压进水口一般适用于自水库中取O为主，且水位变化O的情况。A.深层水、较大B.深层水、较小C.表层水、较大D表层水、较小正确答案：A118,问答题电流系统的布置有哪些要求？正确答案：电流系统的布置要求引出线短，没有干扰，母线道干燥，通风散热条件好等。119.填空题发电机正常运行时，定子层间线圈允许最高温度为O,定子铁芯齿部允许最高温度O,定子线圈出水允许最高温度O»发电机线圈进水允许温度为（）。正确答案：90*C:120；80：40"C120、单选有压进水口事故闸门的工作条件是O动水中开启静水中开启动水中开启静水中开启直接水锤A动水中关闭,B.动水中关闭,C.静水中关闭,D.静水中关闭,正确答案：B121、名词解释正确答案：当水轮机阀门（或导叶）开度的调节时间Ts<21.a时，由水库端反射回来的第一个降压波尚未到达压力管道末端阀门或刚到达时，阀门已经关闭完毕，阀门处的水锤压力只受开度变化直接引起的水锤波的影响，这种水锤称为直接水锤。122、问答题水轮机运转综合特性曲线表示哪些系数之间的关系？正确答案：水轮机运转综合特性曲线是以水头H为纵坐标，出力N为横坐标，在坐标内表示当转轮直径Dl一定，转速N不变时，效率Q,吸出高度HS与水头H和出力N之间的关系,主要有1、等效率线；2、出力限制线：3、等吸出高度线。123、问答题调节保证计算任务是什么？正确答案：计算有压引水系统最大和最小内水压力。最大内水压力作为设计或校核压力管道、蜗壳和水轮机强度的依据：最小内水压力作为压力管道线路布置，防止管道中产生负压和校核尾水管内真空度的依据；计算丢弃负荷和增加负荷时转速变化率，并检验其是否在允许的范围内；选择调速器合理的调节时间和调节规律，保证压力和转速变化不超过规定的允许值：研究减小水锤压强及机组转速变化的措施。124、问答题根据产生误差的原因，仪表误差分为什么？正确答案：（1）基本误差。仪表在正常工作条件卜.，由于结构、工艺等方面不够完善而产生的误差，它是仪表本身所固有的一种误差：（2）附加误差。由于工作条件的改变而造成额处的误差。仪表的误差，通常用绝对误差、相对误差和引用误差来表示。125、判断题压力水管是指从水库或水电站平水建筑物（压力前池或调压室）后向水轮机输送水量的管道。正确答案：对126、问答题水轮机有哪些工作参数？正确答案：水轮机的工作参数有水头、流量、转速、出力和效率。1）水轮机水头是指水轮机进口断面与其出口断面的单位电量水流能量的差值，用H表示，单位为明2）水轮机流量是指单位时间内通过水轮机过水断面的水流体积。3）水轮机转速是指水轮机主轴每分钟旋转的次数。4）水轮机出力是指水轮机轴端输出的功率。5）水轮机效率是指水轮机出力与水流出力之比。127、填空题系统短路时，瞬间发电机内将流过数值为额定电流数倍的（）电流。对发电机本号将产生有害的、巨大的（），并产生高温。正确答案：短路；电动力128、判断题无压引水电站多采用地下厂房。正确答案：错129、填空题动作于跳闸的瓦斯保护。通常采用O式，动作于信号的瓦斯继保护采用O式。正确答案：档板：浮筒130、名词解释水电站正确答案：为了实现水能到电能的连续转换而修建的水工建筑物和所安装的水轮发电设备及其附属设备的总体，称为水电站。131、问答题下列设备的文字符号：（1）熔断器（2）按钮（3）自动空气开关正确答案：（I）RD（2） AN（3） ZKK132、单选水轮机的最优工况指的是O,A、水流无撞击进口，法向出口B、水轮机永远保持在最优工况下运行C、水头、流量变化时，水轮机不偏离最优工况正确答案：A133、填空题根据使用的工作电压，高压验电器一般制成（）或（两种。正确答案：10KV；35KV134、问答题接地线使用和保管注意什么事项？正确答案：（1）使用时，接地线的连接器装上后接触应良好，并有足够的夹持力：（2）应检查接地铜线和短路铜线的连接是否牢固；（3）接地线有统一的编号，存放在固定的位置。135、问答题以下哪些情况需对少油式断路器进行特殊巡视？正确答案：（1）、新投运或检修后第一次投运72小时；（2）、事故跳闸切断短路电流，在重新投入前后皆进行特殊巡视：（3）、高负荷及高温季节；（4）、断路器有渗、漏油现象时，应加强对油位的监视。136、问答题什么是操作票？操作票应如何填写？正确答案：操作票是指为了保证电气设备倒闸操作的正确性，根据所下达操作指令的具体内容，以安规及其设备的技术原则，拟定设备按一定顺序操作的书面程序。操作票由操作人按要求及格式填写。一个操作任务填写一张操作票，每张操作票只能填写一个操作任务。操作任务的填写应简洁明确，薛要作相应说明的应在备注栏内填写。操作票必须写设备的双重名称即设备的中文名称和调度认可的编号，操作票必须按照调度规定的术语填写。137、问答题发电机断路器自动跳闸的原因？正确答案：（1）发电机内部故障使继保动作。（差动、过压、失磁、过流）（2）发电机外部故障使保护动作。（过流、差动）（3）机械部份事故。（过速、低油压、轴温过高）（4）继保持作机构误动或值班员误碰。138、问答题什么是电磁伐？电磁配压伐？电磁空气伐？正确答案：（1）利用电磁铁通电产生的电磁力来控制油、水、气系统伐门的开关，这种装置称为电磁伐。由电磁操作部分和伐门本体两部分构成，有单线圈.双线圈等系列。（2）由电磁铁驱动油路切换,此油路通向游压伐以控制油.气.水管道的开闭。由电磁铁与配乐阀构成，油路切换由电磁动铁芯带动配压阀活塞来实现，实际上为一中间放大变换元件。（3）电磁空气阀由电磁铁和空气阀组成。139、问答题简述明钢管的抗外压稳定概念，失稔的原因及防止措施是什么？正确答案：机组运行过程中，由于负荷变化产生负水锤，而是管道内产生负压，或者管道放空时通气孔失灵，而在管道内产生真空。管道内部产生负压或真空时，管壁在外部的大气压力下可能丧失稳定，管壁被压瘪。所以，必须根据钢管处于真空状态时不至于产生不稳定变形的条件来校核管壁的厚度或采取工程措施。防止措施：（1）光滑钢管段不失稳的条件为：t0ND130（2）管径较大时，在管壁上增加加劲环，加劲环断面本身不失稳，加劲环断面的压应力小于材料的允许值。如果不满足抗外压稳定，一般采取搞好排水：加强灌浆：管壁上设加劲环、锁片锚块和增加管壁厚度等措施。140、单选调速器空载扰动试验扰动量一般为（）.±4%；B. ±8%；C. ±10%；D. ±15%.正确答案：B141、问答题对灭磁的基本要求是什么？正确答案：灭磁时间短、转子过电压不应超过容许值。142、判断题地卜.埋管的破坏事故多由内压失稳造成。正确答案：错143、名词解释设计水头正确答案：水轮机发出额定功率的最小净水头。144、填空题（）是水流径向流入转轮，轴向流出。适用范围：H=30750m,最高水头已接近700米，单机容量：几万kW-几十万kW0特点是O,O,运行稔定，效率高，适用高水头小流量电站。（）即采用了这种水轮机，单机容量70万kW°是世界上单机容量最大的机组。正确答案：混流式：适用范围广；结构简单：三峡水电站145、问答题接地与接零的目的？正确答案：电气设备的保护接地和保护接零是为了防止人体接触绝缘损坏的电气设备所引起的触电事故而采取的有效措施146、名词解释水电站年运行费正确答案：运行过程中每年必须付出的各种费用的总和。含建筑物设备的折山费、大修费和经常性支出的管理费和工资等。147、填空题地下压力管道有。和（）两种。正确答案：地下埋管、回填管148、问答题非同期并网的危害是什么？正确答案：发电机不满足并列条件的并列称为非同期；发电机非同期并列合闸瞬间，发电机和连接的设备将承受倍额定电流作用下产生的电动力和发热量，会造成发电机定子绕组变形、扭曲，绝缘崩裂，绕组接头熔化等，严重时会使发电机损坏和烧毁。149、问答题油系统由哪些部分组成？正确答案：油系统是用管网将用油设备与贮油设备、油处理设备连接成一个油务系统。其组成包括：1）油库：放置各种油槽及油池。2）油
