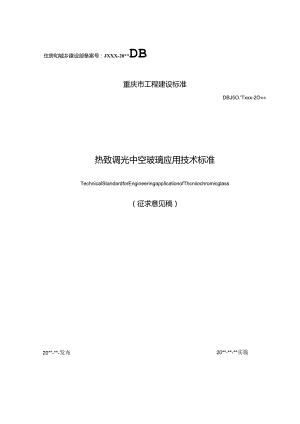

住房和城乡建设部备案号：JXXX-20*DB重庆市工程建设标准DBJ5O.'Txxx-2O«»热致调光中空玻璃应用技术标准TechnicalStandardforEngineeringapplicationofThcniiochromicglass（征求意见稿）20*-*-发布20*-*-*实施庆市住房和城多建设委员会发布根据孟庆市住房和城乡建设委员会关于下达2022年度亚庆市工程建设标准制定修订项目立项计划的通知（渝建科（2022）32号）的文件要求，编制组经广泛调查研究，认真总结工程实践经验,参考仃关国家标准，并在广泛充分征求意见的基班上，修订本标准。本标准的主要技术内容是：I.总则：2.术语：3.材料：4.设计：5.安装施工：6.验收。本标准修订的主要内容是：1 .修改了热致调光中空玻璃的产品分类：2 .调整了热致调光中空玻璃的物理性能要求：3 .进一步细化部分条款的可操作性。本标准由重庆市住房和城乡建设委员会负货管理，重庆市住房和城乡建设技术发展中心负责具体技术内容的解样。在本标准执行过程中，请各单位注意收集资料，总结经验，并将有关意见和建议反馈给重庆市建设技术发展中心（重庆市江北区余松西路155号两江春城春玺苑4栋,邮编:401120,电话:023-63601374；传真:023-63621184,网址：）.以便今后修订时参考。本规程主编单位、参编单位、主要起草人和审查专家主编单位：重庆市住房和城乡建设技术发展中心重庆禾维科技有限公司参编单位：重庆大学材料学院重庆市绿色建筑技术促进中心重庆市勘察设计协会中机中联工程有限公司重庆市建筑科学研究院有限公司重庆机三院施工图审查有限公司重庆建工住宅建设有限公司主要起草人：审三专家：I总则12术语23材料33.1 原材料33.2 热致调光中空玻璃34设计74.1 一般规定74.2 构造设计74.3 热工设计94.4 安全设计及其他性能要求IO5安装施工Il5.1 般规定115.2 施工准备1253安装125.4 施工安全136验收156.1 一般规定156.2 主控项目156.3 一般项目16附录A热致调光中空玻物的光学、热工性能参数18附录B热致调光中空玻璃典型门窗幕墙热工参数表19本标准用词说明20引用标准名录21条文说明232术语1修订】2.0.1热致调光材料ThermOdimmingmaterial在定温度范闹内,随着温度升高从透明状态转变为雾化状态、同时可见光由直射光转变为散射光，且附温度降低又从雾化状态转为透明状态，同时可见光由散射光转变为直射光，具有这种热致变可逆光学行为的高分子材料。如改性聚乙烯醇缩丁醛(PVB)胶片、纳米高分子凝胶等。【修订】2.0.2热致调光玻璃Tliennochroniicglass在两片玻璃之间夹进一层热致调光材料，通过一定工艺处理后，具有在一定温度范围内随著温度变化发生可见光透射特性改变的夹层玻璃制品。【修订】2.0.3热致调光中空玻璃Therniochroniicinsulatingglass由热致调光玻璃与其他玻璃通过有效支捽均匀隔开并周边粘结密封，使玻璃层间形成有干燥气体空间的玻璃制品。1增加】2.0.4雾化AtmizatiOn当材料温度升高到设定值时，热致调光材料发生相分离，分子发生团簇，颗粒尺寸逐渐增大，对入射光造成散射和漫反射，使玻璃逐渐变得不透明，这种现象称为雾化.发生雾化时的状态称为雾化状态。3材料3.1 原材料【修订】3.1.1热致调光中空玻璃所采用的玻璃，应符合国家现行标准£中空玻璃为GB/T11944和建筑玻璃应用技术规程JGJll3的相关规定。3.1.2 间陶条材料应符合现行行业标准&中空玻璃间隔条第I部分:铝间隔条打QT2069.£中空玻璃间隔条第2部分:不锈钢间隔条JOT2452、£中空玻璃间隔条第3部分:暖边间隔条JCZT2453等相关标准的规定。3.1.3 边部密封材料除应符合现行国家标准£建筑密封胶分级和要求GB/T22O83规定外，还应能够满足热致调光中空玻璃的密封性能与结构稳定性。3.1.4 热致调光中空玻璃所采用的热致调光材料及其它配套材料应符合现行国家和重庆市有关标准的规定，不得采用国家及重庆市明令淘汰、禁止使用的材料。具有毒有害物质限量值必须符合现行国家现行标准建筑材料放射性核素限MBGB6566和民用建筑工程室内环境污染控制规程BGB50325等相关规定。3.2 焦致调光中空玻璃增加】3.2.1常用热致调光中空玻璃的分类应符合表3.2.1-1的规定，其结构示意图详见见图3.2.1“和图3.2.1-2o表3.2.1.1热致0光中空玻璃按构造分类产品构造热诙调光破琅分类名称无中空层6+2M+6热致调光玻瑞6+2M+6+n×0.38PVB+6热致调光夹胶玻璃有中空层6+2M÷6+A'r÷热致调光单中空破璃6+2M+6÷,Ar+6+AAr÷6热致两光双中空玻璃6+2M÷6+46+n038PVB46热仪调光中空夹胶玻璃6÷2M÷6+AAr÷6÷AAr÷6÷n×0.3XPVB÷6热致两光双中空央胶城瑞注；2M代表热致调光材料，其中玻璃可根据匕建筑玻璃应用技术规程*(JGJII3)珑定的安全破璃最大许用面积要求，选用4mm、5nnu6mm、8mm、IOmm、12mm以及其他符合GB15763.2的玻璃制品,2M去示热致调光材料层的厚度为2mm,其它规格由供需双方协商确定.GB51763.32谢光层点状缺陷表3.222GB5176333尺寸允许偏差表3.2.3GBTI19444室外侧可见光反射比表3.2.4GBZ2680-5耐版外照衣3.2.4GBTlI944-6透明状态的可见光透射比附录AGB.T2680*7遮阳系数（透明野化）附录AGBT2680-8传热系数（透明，雾化）附录AGBT2680GB.r8484GB.r22476【条文说明】4.3.6热致调光中空玻璃具有活动外遮阳功能,且在遮阳状态下可以完全遮挡门窗（幕墙）的正面。因此,建筑门窗（幕墙）采用热致调光中空玻璃时,其对门窗（幕墙）传热系数改善的修正系数参照重庆市建筑门窗幕墙热工参数目录制定（修订）技术细则表4.7中的中空百时玻璃取值.4.4安全设计及其他性能要求4.4.1 热致调光中空玻啮幕墙、门窗的安全性能应符合£建筑幕墙、门窗通用技术条例GB/T31433的相关规定.1修订】4.4.2热致调光中空玻璃设计选用时下列情况必须采用安全玻璃，且门窗安全玻璃的使用应符合现行行业标准建筑玻璃应用技术规程JGJlI3的规定。1 7层及7层以上建筑物外开窗：2单块玻璃面积大于15nV或玻璃底边窗最终装修面尚'度小于500mm的落地窗；3门玻璃和固定门玻璃：4公共建筑出入口门、门厅、人员密集等部位；5幼儿园或其它儿童活动场所的门：6倾斜窗、采光顶及其它易遭受撞击、冲击而造成人体伤害的门窗：7幕墙：8观光电梯及其外围护：9用于承受行人行走的地面板。4.43开启门扇、固定门以及落地窗的玻璃，必须符合现行行业标准£建筑玻璃应用技术规程JGJ113中的防止人体冲击安全规定。4.4.4 推拉窗用于外墙时，必须有防止窗扇脱落的装身.4.4.5 安装在易卜受到人体或物体碰撞部位的玻璃应采取适当的防护措施.对于碰撞后可能发生i处人体或坡璃坠落的情况，必须采用可靠的护栏。【条文说明】4.4.2-4.4.5隧若高乂建筑增多,建筑外门窗成为易造成安全事故的隐患之一,本条对建筑门窗一些潜在的安全隐患,提出了要求。业。5.4.8 高空作业应遵守现行行业标准£建筑施工高处作业安全技术规范JGJ80等的有关规定>5.4.9 热致调光中空玻璃的构件及配套件等应制定产品保护措施，防止发生变形、变色、污染以及排水通道堵塞现象。5.4.10 在安装施工完成后，施工现场应设置醒目标志或隔离带，不得在玻璃附近进行电焊和气割作业。5.4.11 完成后的玻璃应牢固，不得有裂纹、损伤和松动。玻璃能按设计规定的客化温度雾化，雾化后颜色均匀：当玻璃温度低于设计规定的雾化温度时，玻瑞能恢发正常透明状态。检验方法：观察：轻敲检查：检查玻璃雾化温度的现场测试记录。【条文说明】6.2.3一般检测设备的工作环境及试件温度在25*C左右,超过此温度对设备性能有一定影喻,故当设计雾化温度超过检溺设备的工作温度时,难以在实验窕检测雾化温因此采用澜慰枪在现场实测雾化温度.现场就察玻璃开始雾化时.用潮温检测试热致调光材料层外片玻璃衣而温度,并做好记录,该温展与设计温度之差W±2'C,鹦为合格,当该片玻璃外表面温度继续升高至完全不透景时,再用澜温枪测试玻璃表由陶明并做好记录,该温度与开始雾化瀛底之差WlOP,即为合格.同时观察玻璃完全雾化后的颜色均匀性,没有不均匀情况题为合格。6.2.4 破璃的安装方向应符合设计要求。检验方法：观察：检查施工记录。6.2.5 密封条与玻璃槽口的接触应紧密、平整。密封胶与玻璃、坡璃槽口的边缘应粘结牢固、接缝平齐。检验方法：观察。6.2.6 带密封条的玻璃压条，其封条应与玻璃贴紧，压条与型材之间应无明显缝隙.检验方法：观察：尺量检查。6.2.7 安装材料应与周边接触材料相容，安装材料的选用应通过相容性试验确定。检验方法：检查材料的相容性试验报告。6.3一般项目63.1 玻璃表面应洁净无污渍，整幅玻璃应色泽均匀。中空玻璃内外表面均应洁净，中空层内不得有灰尘和水蒸气。检验方法：视察.632密封胶应填抹饱满、粘结牢固。检验方法：观察.63.3密封条不得卷边、脱槽.密封条接缝应粘接.检验方法：观察。附录A热致调光中空玻璃的光学、热工性能参数表A热致调光中空破堵的光学、热工性能参数取值玻璃英型（mm）可见光透射比T.太阳得热系数SHGC偿热系数1.W(rr)透明雾化6透明2M6透明0.820.750.315.06透明M6透明12A6透明0.710.750.182.506透明，2M6高透光单银1.ws*12A*6透明0.620.540.181.726透明2M6中透光单银IowE2A,6透明0.550.440.181.726透明，2M6较低透光单根1.OW-E*12A*6透明0.480.330.181.706透明，2M6低透光单银1.OW12A46透明0.420.260.181.706透明，2M6高透光单银IoWE,12A"6透就全自动化时装暖边条）0.620.540.181.606透明+2M+6中透光华银1.OWE+12Al6透暝±自动化封装暖边条）0.550.440.181.406透明，2M，6单银IoWE12A6单银1.<vE+12A*6透明0.520.420.181.326透明2M6电银UWE*12Ar4中银1.wE+12A6iS明（全自动化封装际边条）0.470.360.181.006透明2M+6单做SWE“6ArM单银UW正“6对，6透明（全自动化封装II边条）0.470.360.180.80注；5mm玻璃的太阳得热系数取值舂照6mm玻璃的太阳得热系数选用.IS附录B热致调光中空玻璃典型门窗幕墙热工参数表表B热强调光中空玻璃典型门窗布塔热工参数表破堵类型岐埔传热系数¼W（m*KH典型门窗格墙与热系数UW(m,K)1。级2。级3.0级4。级5.0级普通成瑞6JS明*2M6JI*12A*6选明2.52.42.62.93.13.4单做6透叨*2M*61.OWE+12A6透明1.721.82.0232.52.86透明+2MWtOWE+12A6透明1.601.71.92.22.42.76透明+2M61.OW-E+12A116透明（全白动化封装暖边条）1.31.51.72.02.22.5双收6透明*2M61.OWE*12A461.0W-E÷12A*6透明1.321.51.72.02.2,256透明2M+61.OWE12Ar*61.OW-E«12Ar«6透明（全自动化对奘暧边条）1.01.21.51.72.02.26透明*2M.61.OWE*16An61.OW-E+16Ar+6透明（全自动化时装嘤边条）0.81.11.31.61.82.1注：Smm玻璃的太阳得热系数取值参照611un玻璃的太阳得热系数选用。本标准用词说明I为使F在执行本规程条文时区别对待，对要求严格程哎不同的用词说明如下；I）表示很严格，非这样检不可的：正面词采用“必须反面词采用“严禁”：2）衣示严格，在正常情况均应这样做的：正面词采用“应明反面词采用“不欧域“不得”:3）衣示允许褶有选择,在条件许可时，首先应这样做的：正面词采用“宜”，反面词采用“不宜”；4）表示有选择,在一定条件下可以这样做的,采用“可。2条文中指明按其他有关标准执行时的写法为：”应符合的规定”或“应按执行”.引用标准名录t建筑JlJ安全玻璃GB15763镀联玻璃GBT18915t建筑密封股分汲和要求，GB,T22083£建筑结构荷俄规范？GB50009力建筑节能工程施工质房验收规范*GB50411民用建筑隔声设计规范小GB50II8胃建筑采光设计标准3GB5OO33t隹筑幕崎:JGBT21086中空玻璃GB-T11944寸透明型料透光率和雾度的测定GB-T24102建筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有关窗玻璃参数的测定，GB/T2680力建筑外门窗气密、水密、抗风压性能分级及检测方法GB,T7l（K,t建筑n窗空气声隔声性能分级及检测方法GBT84854中空玻璃獭态U值（传热系数）的计舞及测定GBT22476-2008寸建筑坡璃颜色和色空的测收方法GBT36142名玻璃幕墙工程技术规范3JGJ102培合金门窗工程技术规范JGJ214建筑门窗反及比闭性能检刈方法？JG"19£建筑玻璃应用技术规程&JGJ113另建筑施工商处作业安全技术现苞JGJ80W建筑门窗玻璃布墙热工计算堤程3JGJ/T151中空玻璃间隔条笫1部分:甘;间隔条3JeT2069中空玻璃间隔条第2制分:不优钢间隔条？JC2452安中空玻璃间隔条笫3部分:暖边间隔条JC2453安温致变色谓光夹层玻郦JC2670E建筑节能（绿色建筑）工程施工质量:骗收规范/DBJ5O-255i民用建筑外门窗应用技术标准3DBJ5ft-T-065
