910楼塔吊基础专项工程施工设计方案.doc

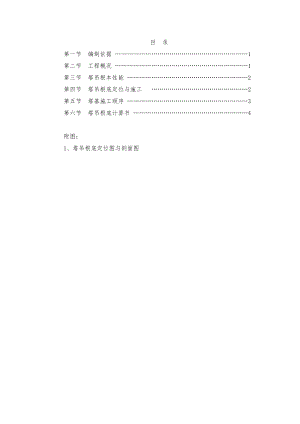

目 录第一节 编制依据 1第二节 工程概况 1第三节 塔吊根本性能 2第四节 塔吊根底定位与施工 2第五节 塔基施工顺序 3第六节 塔吊根底计算书 4附图：1、塔吊根底定位图与剖面图第一节、编制依据本方案主要依据施工图纸与以下规与参考文献编制:塔式起重机设计规GB/T13752-2015地基根底设计规GB50007-2011建筑结构荷载规GB50009-2012第二节、工程概况工程名称：锦绣园A区一标段项目工程建设地点：晋中市区迎宾街以北，东升路以西，西规划路以东，北规划路以南锦绣园A区地块3，场地东高西低，南北平缓项目业主：晋中惠腾房地产开发设计单位：中创建筑设计单体概况：序号项目名称结构 类型总建筑面积m2地上建筑面积m2地下建筑面积m219#住宅楼剪力墙210#住宅楼剪力墙3B段商业框架04A区地下车库土建局部一半,安装全部框架合计注：建筑面积为提供的图纸面积。第三节、塔吊根本性能 天然根底所用塔吊参数为： 塔吊型号为：TC5610塔吊自重为：478kN kN 塔吊额定起重力矩为：800kN·m 塔身宽度为：1.6m第四节、塔吊根底定位与施工1、塔吊根底定位详见施工平面图；2、塔吊根底设计 根据锦绣园A区岩土工程勘察报告，由于根底落在第三层湿陷性粉质粘土层上，地基承载力特性值为120Kpa，不能满足塔机结构要求，故需进展地基处理。根据现场资料分析比拟采用灌注桩基承台，混凝土C35，承台下设置4根桩。塔吊根底施工见“计算书设计要求。根底施工前应由塔吊拆装队技术负责人进展如下几方面的技术交底：混凝土强度等级、钢筋配置图、根底与建筑平面图、根底剖面图、根底外表平整度要求、预埋螺栓误差要求等，交底人为工程施工负责人，双方书面交接。根底施工应由塔机所有部门派专人监视整个施工过程，同时做好各个隐蔽验收纪录，如地基隐蔽工程验收纪录等。施工完毕做好砼的养护，砼强度达到要求后方可安装塔吊；4、塔吊根底置于地下车库底板下部，塔基顶面与车库底板垫层之间预留100mm的预沉降量，防止底板施工后沉降引起的塔基顶住底板，而发生底板结构破坏；详见根底埋深剖面图；3、顶面用水泥砂浆找平，用水准仪校水平，倾斜度和平整度误差不超过1/5000；低于4、机脚螺栓位置、尺寸要绝对正确，应特别注意做好复核工作，螺纹位须抹上黄油，并注意保护。第五节、塔基施工顺序1、工艺操作：塔基外形尺寸为5000×5000×1000长×宽×高.桩基放线-桩基成孔、放置钢筋笼、浇筑混凝土基坑放线基坑开挖、破桩头-垫层放线、支模、垫层浇筑承台放线承台钢筋绑扎、支模、预埋地脚螺栓、浇筑承台砼承台砼养护2、土方开挖：按塔机说明要求进展放线，挖土坡度为1：。挖土时由专职施工员负责控制分层挖土与基底标高以免超挖，再由人工进展整修。3、支模：采用外撑支模，选用18厚的胶合板模板，用50×100的方档作竖直杆，间距不大300，并设4道50×100的横档，由50×100的方档，间距不大于300的支撑档撑牢横档，并在支撑档边把木锲钉入土中后与支撑档连接。4、预埋螺栓组安装：地脚螺栓对应于根底节的四个固定点分为四组，每组分别用一块钢板固定其平面位置钢板厚10mm，根据螺栓中心距与螺栓直径在钢板上打眼；钢板距离上层钢筋网应有50mm距离，每块钢板再用20钢筋连接定位四组螺栓的相对位置。螺栓放入钢筋笼初步定位后校准螺栓垂直度，将每组螺栓的弯钩末端用钢筋焊接连接成一个整体，组与组之间再用钢筋焊接连接；为了加强整体刚度，再予以对角拉结，最后校准整体水平度，将螺栓定位钢筋与钢筋笼焊接固定。注意：除螺栓弯钩末端可以施以焊接外，其余焊接均在附加钢筋与钢板间进展，螺栓的其余部位严禁焊接。5、塔基构造砼强度为C35，钢筋砼配筋双层双向25200,铺设采用焊成4个固定支架来安装钢筋。安装时用4道25钢筋焊成支架。钢筋安装好后用40×4镀锌扁钢与根底主筋连接，并伸出砼面不小于700mm，与接地避雷连接。其它钢筋制作、安装、浇砼等工艺参照施工组织设计与有关专项施工方案。第六节、塔吊根底计算书塔吊四桩根底的计算书 依据塔式起重机混凝土根底工程技术规程(JGJ/T 187-2009)。一. 参数信息塔吊型号:TC5610塔身宽度:桩身混凝土等级:C30承台混凝土等级:C35保护层厚度:H=40mm承台厚度:Hc=1m承台箍筋间距:S=200mm承台钢筋级别:HRB400已施工完毕桩钢筋级别:HRB400桩入土深度:18m桩型与工艺:干作业钻孔灌注桩(d<0.8m)计算简图如下：二. 荷载计算1. 自重荷载与起重荷载1) 塔机自重标准值 Fk1=478kN2) 根底以与覆土自重标准值 Gk=5×5××25=625kN3) 起重荷载标准值2. 风荷载计算1) 工作状态下塔机塔身截面对角线方向所受风荷载标准值a. 塔机所受风均布线荷载标准值 (Wo=0.2kN/m2) ×××××××b. 塔机所受风荷载水平合力标准值 Fvk=qsk××c. 根底顶面风荷载产生的力矩标准值×××2) 非工作状态下塔机塔身截面对角线方向所受风荷载标准值a. 塔机所受风均布线荷载标准值 (本地区 Wo=0.35kN/m2) ×××××××b. 塔机所受风荷载水平合力标准值 Fvk=qsk××c. 根底顶面风荷载产生的力矩标准值 M×××3. 塔机的倾覆力矩工作状态下，标准组合的倾覆力矩标准值×非工作状态下，标准组合的倾覆力矩标准值三. 桩竖向力计算非工作状态下： Qkmax=(Fk+Gk)/n+(Mk+Fvk×h)/L =(× Qkmin=(Fk+Gk-Flk)/n-(Mk+Fvk×h)/L×工作状态下： Qkmax=(Fk+Gk+Fqk)/n+(Mk+Fvk×h)/L× Qkmin=(Fk+Gk+Fqk-Flk)/n-(Mk+Fvk×h)/L×四. 承台受弯计算1. 荷载计算不计承台自重与其上土重，第i桩的竖向力反力设计值：工作状态下：××(Mk+Fvk×h)/L×(478+××××(Mk+Fvk×h)/L×××非工作状态下：××(Mk+Fvk×h)/L××7×2. 弯矩的计算其中 Mx,My1计算截面处XY方向的弯矩设计值(kN.m)； xi,yi单桩相对承台中心轴的XY方向距离(m)； Ni不计承台自重与其上土重，第i桩的竖向反力设计值(kN)。由于工作状态下，承台正弯矩最大： Mx=My=2××3. 配筋计算根据混凝土结构设计规GB50010-2010第6.式中 1系数，当混凝土强度不超过C50时，1取为1.0,当混凝土强度等级为C80时，1取为0.94,期间按线性插法确定； fc混凝土抗压强度设计值； h0承台的计算高度； fy钢筋受拉强度设计值，fy=360N/mm2。底部配筋计算: ××××=1-(1-2××××实际选用钢筋为：钢筋直径25.0mm，钢筋间距为200mm,×252/4 × Int(5000/200)=12272mm2选择钢筋配筋面积大于计算需要配筋面积，满足要求!推荐参考配筋方案为：钢筋直径为25mm，钢筋间距为200mm，配筋面积为12272mm2顶部配筋计算: ×106×××=1-(1-2××××实际选用钢筋为：钢筋直径25mm，钢筋根数为24×252/4 × 24=11781mm2实际配筋面积大于计算需要配筋面积，满足要求!五. 承台剪切计算最大剪力设计值： Vmax=42依据混凝土结构设计规(GB50010-2010)的第6.3.4条。我们考虑承台配置箍筋的情况，斜截面受剪承载力满足下面公式：式中 计算截面的剪跨比, ft混凝土轴心抗拉强度设计值，ft=1.570N/mm2； b承台的计算宽度，b=5000mm； h0承台计算截面处的计算高度，h0=960mm； fy钢筋受拉强度设计值，fy=360N/mm2； S箍筋的间距，S=200mm。经过计算承台已满足抗剪要求，只需构造配箍筋!六. 承台受冲切验算 角桩轴线位于塔机塔身柱的冲切破坏锥体以，且承台高度符合构造要求，故可不进展承台角桩冲切承载力验算七. 桩身承载力验算桩身承载力计算依据建筑桩基技术规×桩顶轴向压力设计值应满足下面的公式：其中 c fc混凝土轴心抗压强度设计值，fc=14.3N/mm2； Aps桩身截面面积，Aps=384845mm2。经过计算得到桩顶轴向压力设计值满足要求由于桩的最小配筋率为0.20%，计算得最小配筋面积为770mm2综上所述，全部纵向钢筋面积770mm2实际选用钢筋为：钢筋直径14mm，钢筋根数为10×142/4 × 10=1539mm2实际配筋面积大于计算需要配筋面积，满足要求!八. 桩竖向承载力验算依据塔式起重机混凝土根底工程技术规程(JGJ/T 187-2009)的第6.轴心竖向力作用下，Qk=290.桩基竖向承载力必须满足以下两式：单桩竖向承载力特征值按下式计算：其中 Ra单桩竖向承载力特征值； qsik第i层岩石的桩侧阻力特征值；按下表取值； qpa桩端端阻力特征值，按下表取值； u桩身的周长，u=2.20m； Ap桩端面积,取Ap=0.38m2； li第i层土层的厚度,取值如下表；厚度与侧阻力标准值表如下:序号土层厚度(m)极限侧阻力标准值(kPa)极限端阻力标准值(kPa)土名称1-280湿陷性粉质粘土2-240湿陷性粉质粘土3-200湿陷性粉质粘土4500粉砂5658800湿陷性粉质粘土61060900粉砂7651100粉砂由于桩的入土深度为18m,所以桩端是在第6层土层。最大压力验算:×××××25+6××30)+450×由于: Ra = 473.80 > Qk = 290.45,最大压力验算满足要求!由于: 1.2Ra = 568.56 > Qkmax = 472.69,最大压力验算满足要求!塔吊计算满足要求！附：塔吊根底定位图、与剖面图
