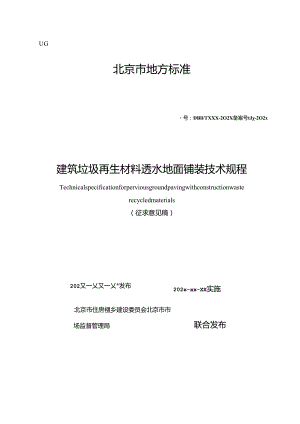

UG北京市地方标准号：DBll/TXXX-2O2X备案号tJ-2O2x建筑垃圾再生材料透水地面铺装技术规程Technicalspecificationforperviousgroundpavingwithconstructionwasterecycledmaterials（征求意见稿）202x-xx-XX实施联合发布202又一乂又一乂*发布北京市住房襁乡建设委员会北京市市场监督管理局3原材料31.2 再生的料透水混凝土性能与配合比设计31.3 再生件料透水砖54 i64.1 一般规定64.2 再生件料透水混凝土地面站构组合设计74.3 生什料透水混凝土地面结构层设计要求94.4 再生件料透水混凝土地面接绘设计105 MI125.1 一般规定125.2 土基及垫层施工1253基层施工125.4 再生骨料透水混凝土的制备与运输1353再生什料透水混凝土面层的施工146质量验收166.1 一般规定166.2 再生竹科透水混凝土地面侦垛骁收17718本词说明19附I条文说则211总则.o.为规范建筑垃圾再生材料在.透水地面轴奘中的应用,助力海绵城市建设，做到安全适用、技术先进、经济合理、确保质疑，制定本规程.1.0.2本规程适用于北京市行政区域内枭用建筑垃俄再生材料的透水道路、广场、停午场等铺装工程的设计、施工和5金收.1.0.3建筑垃圾再生材料在透水地面铺装中的应用除应符合本规程外,尚应符合国冢和北京市现行有关标准的堤定。2.0.1透水地面perviousground具有均匀分布的贯通性孔隙,满足透水、力学等性能要求的地IlI1.2.0.2再生材料透水地面perviousgroundpavingrecycledmaterials利用再生骨科透水混凝土、再生骨科透水礴、级配再生件料等再生材料的透水地面.2.03再生骨料透水混凝I:pcrvi<wrecycledaggregateconcrete捧用再生骨料，以水泥为主要胶凝材料制成的透水破，2.0.4再生骨科透水iperviousrecycledaggregatebrick掺用再生惜料，以水泥为主要胶凝材料制成的透水混凝土.2.0.5全透水结构Iolalpervi>usSlructure地表水能修直接通过面层、透水基层向下渗透的结构体系.2.0.4半透水结构seni-rviosStrocture面层与土基之间设有不透水将层，地衣水通过面层，渗透至封层或不透水基层的界面的结构体系.3材料3.1 原材料3.1.1 再生柠料应符合下列规定：1再生骨料透水混凝土用再生粗骨科应符合现行国家标准4建设用再生粗骨料GB.T25177的规定“其中上面层用再生粗件料的性能应符合混凝土（制品）用Cll级再生粗甘料及以上的规定,其他结构层用再生机骨科的性能宜符合混凝土（制都）用C-Ill级再生粗骨科及以上的规定：2再生骨科透水典用再生粗什料、再生细什科应分别符合现行国家标准建设用再生粗骨科令GBrr25177»建设用再生细骨料GB“2576中混凝土（制品）用再生件料的规定：3桂层级配钟料用再生粗骨科、再生细骨科应分别符合现行国家标准E建设用再生粗骨料XGBT25177,£建设用再生细骨科&GB.T25176中路面基层用再生骨科的规定。3.1.2 除再生悔料以外的其他的科应符合现行行业标准q透水水泥混凝土路面技术规程CJJrrI35的规定。3.1.3 泥应符合下列规定：I宜采用42.5及以上强度等级的睢酸盐水泄或普通硅酸盐水泥,性能应符合现行国家玩掂£通用硅酸盐水泥卜GB175的规定：2再生骨料透水混凝土冬期施工宜采用早强型水泥.3.1.4 硅灰应符合现行国家标准£砂浆和混凝土用硅灰GBb27690的规定，粒化高炉矿渣粉应符合现行国家标准4用于水泥、砂浆和混凝土中的粒化高炉矿渣粉GBrT18046的规定，其他矿物挎合料应符合相关标准规定.3.1.5 外加剂应符合现行国:家标准行怙凝土外加剂¥GB8076的规定。3.1.6 彩色颜料K符合现行行业标准混凝土和砂浆用颜料及其试验方法JoT539的规定.3.1.7 面层保妒剂应符合现行国家标准£地坪涂袋材料GBTT22374的规定.3.1.8 水应符合现行行业标准混凝土用水标准8JGJ63的规定。3.2 再生骨料透水泥;H土性诧与配合比设计3.2.1 透水混狱土的性能应符合现行行业标准胃再生件料透水混凝土应用技术规程BCJJ"253的规定.3.2.2 透水混凝土的配制强度，参照£普通混凝土ft!合比设计规程3JGJ55的规定，323透水混凝士用合比设计步骤宜符合下列规定:I确定再生机骨料用泉，宜按式323-1计算确定:=-P0式3.2.3-1式中：mg透水混凝土中再生粗件料用依，单位为克好立方米(kg/m，：pa再生粗骨料紧密堆积密度，单位为克好立方米(kgm再生用叶料用城修正系数，取0.951.00。2确定胶凝材料浆体体积，应按式3.2.3-2计算确定；Vp=I-a(l-pg)-mgpp-1P式3.232式中：½.Im'透水混；上中收於材料浆体体枳，单位为立方米(nr%Pt再生粗的料紧密堆积空隙率(%)：再生和竹料期耗修正系数，取O.OI5-O.O2O；PP再生机骨科磨耗料密度，单位为千克每立方米(kgm%P设计孔隙率().3确定水胶比，水胶比的选择区间贪在O.2S-O.35之间：4确定胶凝材料用量,应按式323-3计算确定：Vpm=Pb323-3RwfcPbi000+i式中：mf,Im$透水混凝土中胶凝材料用量，舱位为千克(kg)：½,In透水混糠上中浆体体枳,单位为立方米(m5)：KvA'水股比：4胶凝材料由度，单位为克徒立方米(kgm)5确定用水量,应按式3234计算确定：mlt=mff×Rnlt3.23-4式中：m.In透水混凝土中用水Jit,单位为千克(kg)：m,Im,透水混凝土中胶凝材料用材,舱位为克(kg)；u,'水股比«3.2.4 透水混凝土宜掺入矿物掺合料，矿物修合料的品种和掺房应通过试配确定，粒化高炉犷渣粉掺M不宜超过40%；硅灰掺M不宜超过10%：同时掺用两种或两种以上的矿物掺合料时，总掺埴不宜超过4O3.2.5 透水混凝土中可根据需要加入化学外加剂，实际掺砥经试毙确定。326透水混凝土配合比的试配、窗整与确定宜符合下列规定：I按计算配合比进行试拌，眼体与竹料应搅拌均匀，不应淌浆：柠料颗粒黏结良好，不应松散.当出现浆体过多沉落或不能均匀包要骨料表面时，应调整透水混凝土浆体用址或用水收，直至汨到湎足工作性能的基准配合比：2透水混凝土性能试物，应选择3个不同的配合比，其中一个应为基准配合比.另外两个配合比的水胶比宜较基准水股比分别增收0.05,用水量宜与基准配合比相同,测定透水混糠上强度、孔隙率.透水系数：3采用作图法或计算法求出满足孔障率和透水混凝土鼠制覆度要求的水胶比，并应据此确定水就用优和用水量，用终确定配合比。3.2.7对耐久性有设计要求的透水混凝土应进行相关耐久性试蛤验证.3.3再生自料透水我33.1再生竹科透水砖的性能应符合现行国家标准£透水路面牌和透水路面板GB.T25993,现行行业标准£再生骨科地面砖和透水质：CJa4的规定.332缝隙透水用再生外科透水G专宜符合现行国家标准E混凝上路而砖GB28635的规定.4设计4.1 一般规定4.1.1 透水地面的设计应综合考虑法、番、净、排等功能，井应在评估降雨量、蒸发fib士埸的港透性、地表水环境质量及极端低温等条件,结合雨水控制与利用的需要进行。4.1.2 透水地面的设计、施r,应与道路设计、排水设计、管线设计等专业配合、协调.4.1.3 水地面除应满足荷我、透水、抗沿、耐磨等使用功能外，还应满足抗冻等耐久性要求，4.1.4 再生什料透水的地面设计宜符合现行行业标准透水我路面技术规程CJJI188的规定.4.1.5 再生钟料透水混凝土地面可分为全透水结构和半透水结构两种类型，全透水结构由透水面层和透水基层如成；半透水结构由透水面层、封层或不透水地层祖成，结构各组合层功能及采用材料应符合表4.1.5-、表4.1.5-2的规定.结构组合类型的选择应根据路面荷载、土基承载能力和均匀性、冻帐性以及地下水的分布情况来确定.表4.I.5-1全透水结构各组合层及采用材料结构IS各层功能材料透水Ifii层透水上面层透水、耐磨、抗滑、装饰、承受荷找.抵抗环境劣化作用宜采用质地坚快.耐久、沽净.密实的大整骨料或CIl级及以上再生粗材料配制的透水海股土透水下面层透水、蓄水、承受荷找再生行料透水混凝土透水葩层透水、茶水、承受荷我根据设计父力要来.梁川13生小科透水混凝土、以配内生骨科、依也碎石等表4152半透水结构各组合层及采用材料结构反各层功能材料选'、；mi透水上面层透水、耐麻、防用、tt>,承殳荷彼.抵抗环境劣化作用宜采用旗地坚侦,耐久，沽净、密实的天然骨料或C-Il级及以上再生粗以上配制的透水溜程±透水下面层透水、蓄水.承殳荷领再生骨科透水混凝土封房隔水.防水防渗土工股、水泥混凝七层笠防水防溶材料不透水丛层承受荷我水泥柩定评有'石灰粉烟灰粒定砰石,水泥混我土等4.1.6当上基渗透系数不小于l.0×10'cm,且土基顶面距离地下水位大于1.Om时，可采用全透水地面结构.4.1.7 时地面下海水有可能产生潜在的陡坡坍塌、滑坡灾害，对居住环境和自然环境造成危害的场所以及自重湿陷性黄土、肠版上和高含盐土等特殊地质条件的场所，应采用半透水结构。4.1.8 透水地面的排水系统设计应符合现行行业标准匕透水水泥混凝土路面技术规程*CJlT135的彳i关现定.4.1.9 透水地面无障碍设计应满足现行国家标准£建筑与市政工程无障碣通用规范bGB55019,£无障码设计规范？GB50763的规定。4.2 再生骨料透水混饕土地面结构组合设计4.2.1 人群荷载采用5kPa荷载标准，轻型荷载枭用汽车标准轴载BZZ40.结构验舞参照现行行业标准公路水混混凝土路面设计规范JTGD40相关要求.4.2.2 透水地面结构的透水能力应满足夕海绵城市雨水控制与利用工程设计规范$DB11/685的规定.4.2.3 透水地面结物设计应按现行行业标准E城钺道路路面设计规范8CJJ169的要求验算防冻*度，地而最小防冻厚度应根据本市的自然区划、路基潮湿类型、道路填挖情况.道路宽度'路而材料及基层混合料的物理性能计算确定,如拟定的地面结构层不涵足防冰厚度要求,应增加集层。4.2.4 至透水结构的透水面层宜按双面层进行组合设计，也可按单面层进行设计。1.透水上面层；2透水下面层；3透水艇层：4±%图424-1双面层全透水结构7VV<9W2V<ZA>XZ>X2V<½N%<sZA?SI-透水面层：2-透水基层：3土基图424-2单面层全透水结构4.2.5 双面层全透水结构各组合层设计要求应符合去425规定。透水上面层厚度不应小于30mm,透水卜面层的透水系数不应小于透水上面层。表4.2.5双面层全透水结构各组合层设计要求结构组合层人行道.步行街、非机动车道、人行广场界度Anm强度等侬透水面层透水上面层30-60C20i,透水下面层90-120C20u透水基层>150注a：园林I：程透水铺装用再生竹科透水混凝土强度等缎不应低JCE4.2.6 单面层全透水结构各娟合层设计要求应符合衣426规定.表4.2.6单面层全透水结构各组合层设计要求结构组合层人行道、步行街、非机动车道、人行广场厚度Anm强度等税透水面层I(M)FoC20i,透水基层150注aN林工程下水蚀巷用再生件将透水湿&士强度警级不应低JC15.4.2.7 华透水结构可Ih透水上面层、透水下面层、封层和基层组成,4基层采用不透水的水泥混凝土时.可取消则层。2.0.1透水地面在人行道、步行街、非机动车道、人行广场等工程中采用。2.0.2再生骨料为建筑垃圾经再生处理所得.再生骨料透水混凝土用干面层或基层，再生骨料透水瞰用于面层，级鼠再生竹科用于地层。2.032.0.4再牛.骨科透水混凝土、透水砧可部分或全部采用再生什料制成，一般再生什料搀地不低于30%,在技术质量有保证的前提下鼓励全部采用再生惜料”2.0.5金透水结构路法以上全部具有透水能力,2.0.4在透水面层和土基之间设冏不透水基层，使雨水进行导向性流动.可保证士基的稳定性.不透水基层考虑适当的坡度,便于将雨水导排.另外，半透水结构也适用于既有水滉路面上加铺透水混联土面层等改造工程.3.3再生骨料透水典3.3.1 再生用料透水质的性能符合现行国家、行业有为标准的要求，3.3.2 鳍隙透水是近年来发展较快的透水族地面形式，礴与fi之间的结构缝是水分透过的主要通道,我本身性能较高二4.1 一般规定4.1.1 -4.12慨述了透水地面设计的像则.再牛.什料透水混凝土铺装地面卜的土基应具有一定的渗透能力，土塘渗透系数应不小于1.OxlO4cms,且渗透面距离地下水位应大于1.0m.对于渗透系数小于1.oXIOSCnvS的粘性土膨胀土及未经处理的人工杂填土、湿陷性土等不良土夔、有潜在隧坡坍坨、滑坡和白然环境造成危古的场所，不宜停建透水地面,若需透水铺装地面，在设计施工中，通常时于不酒足路基用土规定的土类予以置换，置换用土采用一般黏性土或砂性土.当各方面条件不满足时，可结合雨水收集利用系统做地面内部的推水设计。4.1.2 生骨料透水混凝土作为面层和基层时要同时兼粮其透水性能、力学性能,对于有抗冻要求的地区，还要满足相应的抗冻要求.4.1.4 才透水时路面技术规程CJFT188对透水附地面结构有规定，也获得了行业的普遍认可，因此本规程予以引用.4.1.5 本条规定了透水结树的分类，不同透水结构各层的功能及材料选择,4.1.6 再牛.骨科透水混凝土铺装地面卜的上基应具有一定的渗透能力，上塘渗透系数应不小于1.OxlO4cns,且沐透面距高地下水位应大于1.0m如七填海透系数及地下水位高程等条件不满足设计要求时.存在地面水无法下渗的向SS，不适宜夕多建全透水地面结构，4.1.7 对于溶透系数小于1.0XlOjCIn的拈性土、膨胀土及未经处理的人工杂填土、湿陷性土等不良土基、有潜在陡坡加塌、滑坡和臼然环境造成危害的场所，为了避免下港水造成不良危害,不应修建全透水结构.若需透水铺装地面，应枭用半透水地面结构，设置隔水层,并对卜渗水采取导流措施，确保结构安全.4.1.8 以现行行业标准E透水水泥混凝土跖面技术规程XCJrn35规定透水地面的川水设计。4.1.9 透水铺装人行道合理设置修石坡遒及自遒，酒足现行国家标准£建筑与市政工程无障碍通用规范?GB55019、E无障斶议计现范GB50763的相关现定.4.2 再生骨料透水混凝土地面结构组合设计4.2.1 本条规定了透水混凝土地面的荷软设计要求，4.2.24 海绵城市雨水捽制与利用工程设计规范PDBlI/685规定透水情装地面设计降网址应不小于2745mm.降雨持t时间为60mm.4.2.25 规定了透水地面的抗冻性谀计.4.2.26 条给出了双面层与单面层全透水结构的示意图.4.2.27 条规定了双面层全透水结构各层厚度及透水混被土强度要求.4.2.28 条规定了单面层全透水结构各层，度及透水混凝土强度要求。4.2.29 条给出了半透水结构的示意图。4.2.30 条规定了半透水结构各层程度及透水混凝土强度要求.华透水结构主要是应用在机动车停车场、轻型荷我道路，机动车荷级对路面结构强度要求较高。匕透水水泥混凝土路面技术规程？CJJ"135规定半透水结构,透水混凝土面层强度等级不应小于C30.43再生骨料透水混；S土地面结构层设计要求431本条规定了面层用透水混凝土的设计要求,4.3.2本条规定了基层用透水混凝土的设计要求43.3优先选川级能再生付科4.4再生骨料透水混；8土地面接缝设计本节规定了透水混凝土面层的接缝设计要求。5施工5.1 一般规定5.1.1 透水混凝土路面工程开工的施工单位应做到的准备工作,5.1.2 再生骨料透水破的施工符合现行标准的规定，本规程不再做其他规定。5.2 土基及垫层施工5.2.1 概述了透水蚀装中土基找平层的魄工方法、要求.5.2.2 概述了透水铺装中中卜.基培层的族工方法、要求.5.3 基层施工5.3.1 本条对基层施工中标示进行了规定，5.3.2 对级配再生件料、级闿碎石基层的施工进行了规定.5.3.3 水混凝土基层施工符合现行地标的规定，其他类型兼层施工符合现行行标规定，本规程不再做其他燃定.5.3.4 本条时基层务护进行了规定.5.4 再生骨料透水混凝土的制备与运输5.4.1 再生骨料吸水率较高，因此在混凝土应用中常通过附加水满足再生什料耐水的需求,冏加水球以实现再生骨科表而湿润为朦则避免加水盘大表面有明水导致有效水股比变大：也避免加水过少,水较快被W料内部吸收，导致表面较干不利于骨科表面表粉，再生骨料在接触水的瞬间会有较大的吸水,防苛在水中时间的增加还会存在内部孔隙的吸水，全部的吸水为饱和吸水。对透水混凝土性能影响较大的瞬时吸水，试验友明瞬时吸水率比恺和吸水率低l%-2%,再生令料粒径大、吸水率小时取低位，粒径小、吸水率大时取高值，5.4.2 本条对透水混凝土的运输乍辆.保j指循等进行规定。5.5 再生骨料透水混凝土面层的施工5.5.1 层与法层之间的结令状况,对透水泥凝土跖面的质量有影响，在面层施工前，应对姑层物清沽处理.保证基层清洁.无积水.有时候进行必要的界面清洁处理是保证二者有效结合的保证.552现行地方标准多孔混凝土.铺装技术规程？DBlI"775关于模板支设规定比较全面，本规程予以引用。5.5.2 条简述了透水面层的施工工2流程、摊铺、味实、将平等要求.554透水混凝土面层缩缝、眼缝和施工缝施符合现行标准规定，本规程不再做其他规定，5.5.5 透水混凝土孔隙率大，失水快，推铺后的保秘作常重要，因此要及时收盖，埋化后连续洒水保湿,每天洒水次数可根据渤度确定，高.温天气适当增加洒水次数和养护天数.在雨天或养护用水充足的情况下，也可采用土工毡、土工布、麻袋、隼袋、耳帘等酒水湿养护方式。为加快模板周转,在混凝土早期强度达到拆校要求后及时拆除模板拆除过程中应注意保护边角等易损部位，也避免损坏模板.拆模按龄期先后依次进行：模板组件的拆解.按后支者先拆解的顺序进行,避免不经过松解，曲接撬动模板。556现行地方标准多孔混凝土铺装技术境程DBUrr775关于季节性腌工的规定比较全面,本於程予以引用。6质量验收6.1 一般规定6.1.1 土基、基层的验收符合现行行业标准城镇道路工程施工与质疑验收现应？CJJI的现定.6.1.2 本条规定了透水混凝土面层的验收要求。6.1.3 透水破地面质贵5金收符合现行地方标准彳透水做路面施匚与验收规程DBll/r6X6的规定,本规程不作其他规定.6.2 再生骨料透水混凝土地面质量脸收本条明确透水混褴土地而所衣验收的主控项目、般项目及合格性规定.7维护7.0.1路面使用随着时间增长,会出现孔隙堵塞，造成透水能力下降，因此应定期进行清洁，保证其正常的透水功能.当采用高JK水冲刷时.对其水压力作了限制,严防水压过大.对面层产生破坏性影响.揖空吸附法，利用直空原理将阻泥孔照的颗粒吸出，由于费用较高效率相对较低未能大范用使用，7.0.2产生地表径流时人工辅助排水,雨后枳水路段导流，可避免泥沙含域较大的地表水流入透水地面面层.7.037.0.5避免粉体煤粒堵塞孔隙、减少破坏、及时修补等，都是保证透水能力的有效措施，7.0.6本条是关干再生骨料透水混凝凝土地面破损后维修的规定.
