    北京《居住建筑新风系统技术规程》(征求意见稿).docx

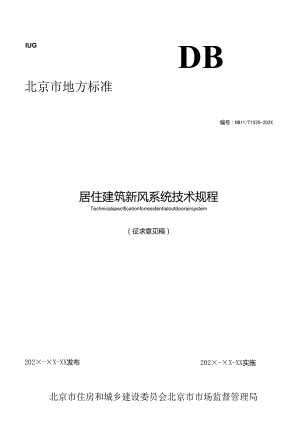

    IUGDB北京市地方标准编号:DBI1/T1525-202X居住建筑新风系统技术规程Technicalspecificationforresidentialoutdoorairsystem(征求意见稿)202×-×X-XX实施202×-×X-XX发布北京市住房和城乡建设委员会北京市市场监督管理局1总则I2术语23基本规定34设计44.1 一般规定44.2 系统形式44.3 新风S:54.4 净化及热回收54.5 风口及气流组织64.6 风管74.7 监控系统85施工与安装105.1 一般规定1()5.2 机组设备105.3 风管及部件Il5.4 监控系统126系统调试与验收136.1 一般规定136.2 调试与试运转136.3 竣工验收137运行维护16附录A检查记录17本规程用词说明25引用标准名录26附:条文说明27Contents1 GeneralProvisionsI2 Tenninologies23 BasicRequirements34 Design44.1 GeneralRequirement44.2 System44.3 OUtdoOrAirFlowRate54.4 PurifyandHeatRecovery54.5 VentsandAirDistribution64.6 AirDuct74.7 MonitotringandControlSystem85 ConstructionandInstallation105.1 GeneralRequirementIO5.2 FreshAirHandlingUnitIO5.3 AirDuctandComponents115.4 MonitotringandControlSystem126 CommisioningandAcceptance136.1 GeneralRequirement136.2 CommissioningandTestRunning136.3 Acceptance137 OperationandMaintance16AppendixAInspectionRecord17ExplanationofWordinginThisStandard251.istOfQuotedStandards-26Addition:ExplanationofProvisions271总则.o.为规范北京市居住建筑新风系统的设计、施工验收和运行维护,保证工程质量,改善和提高室内空气质员,制定本规程。1.0.2本规程适用于北京市行政区域内新建、改建和扩建居住建筑新风系统的设计、施工验收和运行维护。1.0.3居住建筑新风系统的设计、施工5佥收和运行维护,除应符合本规程的规定外,尚应符合国家和北京市现行有关标准的规定。2.0.1新风系统OutdOOrairSyStCm将新风送入室内,并将室内空气排至室外的机械通风系统。2.0.2集中式新风系统centralizedoutdoorairsystem集中设置风机及挣化处理等设备,新风经集中统一净化处理后送入多个住户室内的新风系统.2.0.3分户式新风系统householdoutdcx>rairsystem每个住户单独设置风机及净化处理等设备,新风在每个住户独立空间内分别进行处理和输送的新风系统.2.0.4单向流新风系统uniflowoutdoorairsystem只仃新风经送风机送入室内或只有排风经排风机排至室外的单一流向的新风系统。2.0.5双向流新风系统bidirectionalflowoutdoorairsystem新风经送风机送入室内的同时,排风经排风机排至室外的新风系统.2.0.6净化功能cleaningfunction新风系统去除室外空气中微粒的功效,以去除细颗粒物(PM15)的效果为代表。2.0.7净化效率cleaningefficiency新风系统对室外空气中PMls的去除能力,即新风口、送风口空气中PM”浓度之差与新风口空气中PM”浓度之比,以百分数表示。2.0.8净化能效cleaningenergyeftlciency新风系统发挥净化作用时的能源消耗效率。3基本规定3.0.1新建居住建筑应预留新风系统的安装位概。3.0.2新风系统设计时,应根据居住建筑的布局和安装条件选择合理的系统形式,并应满足现行国家标准£建筑环境通用规范GB55016及北京市地方标准£居住建筑节能设计标准BDB1U891的设计要求。3.0.3新风系统应具有净化功能,必要时可增加杀菌和新风预热、加湿和除湿等功能“3.0.4新风系统在保证室内空气质量的同时,应适应建筑节能性和舒适性要求。3.0.5新风系统采用的设备、材料等应符合现行国家标准G建筑防火通用规范为GB55037、6建筑设计防火规范GB5(X)16,建筑内部装修设计防火规范GB50222的有关规定。3.0.6新风系统及其与结构主体的连接应符合现行国家标准d建筑抗震设计规范GB50011的有关规定,进行抗篮设计。3.0.7既有居住建筑加装或改造新风系统时,应满足现行国家标准£既有建筑维护与改造通用规范GB55022的规定,且不应破坏居住建筑的结构安全性。4.1 一般规定4.1.1 新风系统采用机械送风、机械排风的双向流系统形式时,排风量与新风员的比值不应小T0.75,且不宜大于1.04.1.2 新风系统的气流组织应优化设计,不应受用房、卫生.问等局部排风的影响。室外新风宜直接送入卧室、起居室等人员的主要活动区。4.2 系统形式4.2.1 居住建筑宜优先采用分户式新风系统。4.2.2 分户式新风系统设计,应符合卜列规定:1宜优先采用双向流新风系统,双向流新风系统宜具备热回收功能:2采用热回收新风系统时应对热回收装巴是否结霜或结露进行核身,必要时采取新风预热等防霜冻和凝水排放措施;3采用单向流新风系统时应保持室内正压,房间应设置过流口或内门与地面间净空应留20mm-25mm的缝隙;4双向流新风系统采用室内公共区集中排风时,房间应设置过潦口或内门与地面间净空应留20mm-25mm的隙。4.2.3 当符合下列情况之时,居住建筑可采用集中式新风系统:I居住建筑采用风机盘管、多联机等半集中式系统时;2对室内空气质量控制而求差异不大,且有统一管理要求时。4.2.4 集中式新风系统设计,应符合下列规定:1风机应采用变速调节;2设计新风量取各住户设计新风量之和:3入户送风管上应装设能严密关闭的阀门:4户内送风末端管段上宜装设风量调节阀;5应设计机房和风管公共空间,并应设置便于清洗维护的检修口。4.2.5 新建装配式建筑的新风系统设计应与建筑设计同步进行14.3 新风量4.3.1 新风系统的最小新风员:宜按换气次数法确定,居住建筑设计最小换气次数应符合表431的规定。表4.3.1居住建筑设计最小换气次数人均居住面枳Fp最小换气次数(hl)FpWlom20.70IOm2<F1120nr0.6020m2<F,50m20.5()Fp>50mj0.454.3.2 新风星设计应能满足现行国家标准室内空气质殳标准GB,T18883规定的CO?浓度限值要求。满足室内Co2浓度限值要求所需的新风量应按下式计算:Q=0.1X-(4.3.2)yct-yco式中:Q一一新风量,单位为立方米每小时(m3h):XC一一室内Co浦发量,单位为升每小时(Uh),按室内人数和每人呼出的CO?量进行计算:yc2一室内COi浓度限值,单位为百分比(%);yd)室外Co2浓度,单位为百分比(%),取0.04,4.3.3 取最小新风融和满足空内CO2浓度限值耍求的新风量中的较大值作为设计新风51.4.4 净化及热回收4.4.1 新风系统的净化设备对PMI5的综合净化效率不应低于80%.4.4.2 新风系统粽合净化效率设计应能满足现行国家标准室内空气质量标准GB/T18883规定的PM"浓度限值要求或更高的设计目标要求。新风系统的净化设备对PMf净化效率应按下式计算:E=(I-公)x100%(4.4.2)式中:E一一净化设备对PMI5的综合净化效率,单位为百分比():Cin室内设计PM?,浓度,单位为亳克每立方米(mg):CoUt一一室外计算PM”浓度单位为玄克每立方米(mgm3),取北京市历年平均不保证5天的日平均浓度,统计年份不应低于三年。4.4.3 新风系统的净化设备宜采用物理过滤,采用静电式时应设置断电保护措施,在打开机组结构或进行维护维修时,其内部装置应能自动断电。4.4.4 新风机组应根据设计风量和风压选型,并应符合下列规定:1新风机组的风量在系统设计新风量基础上附加风管和设备的漏风量,附加率为5%10%:2新风机组的风压在系统计算的压力损失上附加10%15%;3新风机组优先选用静音型。4.4.5 新风机组的风量、风压、功率和噪声性能应能满足现行行业标准通风湍JG/T39I的规定。4.4.6 新风机组的电气安全性能应符合现行国家标准C家用和类似用途电器的安全第1部分通用要求GB4706的相关规定。4.4.7 具有净化功能的单向流新风机组的净化能效不应低于2.00m¼Wh),双向流新风机组的净化能效不应低于1.25mYWh),净化能效应按下式计算:式中:4新风机组对PMi的净化能效,单位为立方米每瓦每小时m%Wh):Q新风机组额定风量,维位为立方米每小时(11h);E净化设备对PMm净化效率.,单位为百分比();W新风机组额定功率,单位为瓦(W).4.4.8 新风系统宜具备外循环、内循环模式切换功能。4.4.9 具有热回收功能的新风机组的交换效率宜符合表4.4.9的规定。表4.4.9具有热回收功能新风机组的交换效率类型交换效率()制冷制热全热效率>60>65显热效率>65>70注:全热效率适用于全热交换新风机组,显热效率适用于显热交换新风机殂,4.4.10 静电式净化设备出风口5cm处的臭氧浓度增加量不应高于0.10mg/n?;带有紫外线杀菌模块的设备周边30cm处紫外线泄漏盘:不应大于5Wcm2.4.5 风口及气流组织4.5.1 室外新风口、排风口的选型及布置应符合下列规定:1总则292术语303基本规定314设计344. 1一般规定344.2 系统形式344.3 新风量364.4 净化及热回收384.5 风口及气流组织424.6 风管434.7 监控系统465施工与安装495. 1一股规定495.2 机组设备495.3 风管及部件505.4 监控系统526系统调试与验收536. 1一股规定536.2调试与试运转536.3竣工验收547运行维护55居住建筑设置新风系统,在不考虑热回收的情况F.势必会增加建筑能耗。根据相关研究,新风系统在被动房中的能耗,在夏季不同新风员下,新风负荷占最大负荷的比例在14%34%之间变化:在冬季不同新风量下,新风负荷占总热负荷的比例在63.8%84.1%左右。居住建筑的空调供暧能耗中,新风能耗占了很大的比例。因此,对丁新建居住建筑,应根据新风系统的设计新风量,校核居住建筑的能耗,以保证设计新风系统的居住建筑能耗符合节能设计标准要求。而对于既有居住建筑,由于建筑年代各异,并不一定都能满足现行节能标准要求,设计新风系统时,应根据能量守恒,计算引入新风造成的室内温度变化,不应使夏季空调和冬季供暖季节室内温度变化过大。3.0.5建筑的防火安全性是建筑的基本要求。新风系统作为居住建筑一个有机部分,其设计、采用的设备材料应能保证建筑的防火安全性,设计时,应符合现行国家标准£建筑防火通用规范GB55037、6建筑设汁防火规范GB50016和6建筑内部装修设计防火规范GB50222的有关规定。3.0.6新风系统属F建筑附属机电设备,不属主体结构,抗震设计时往往容易被忽略,但附期机电设备遭地震破坏时也容易导致次生灾害.建筑抗震设计规范GB500112010中要求非结构构件,包括建筑非结构构件和建筑附属机电设备,自身及其与结构主体的连接应进行抗震设计,避免地震时倒塌伤人,6建筑与市政工程抗震通用规范GB55002中要求建筑的非结构构件及附属机电设备,其自身及与结构主体的连接,应进行抗震设防:建筑附属机电设备不应设置在可能致使其功能障碍等二次灾害的部位:管道、电缆、通风管和设符的涧l设置,应减少对主要承玳结构构件的削弱:洞口边缘应有补强措施;建筑附屈机电设备的基座或支架,以及相关连接件和铀固件应具仃足够的刚度和强度,应能将设备承受的地震作用全部传递到建筑结构上。按照现行国家标准6建筑工程抗震设防分类标准3GB50223确定抗震设防类别及其抗震设防标准。3.0.7北京市作为我国首个减量发展的特大城市,城市老I口住宅更新需求较新建居住建筑占有更大比应。据2022北京城市更新白皮出调研统计,日前北京市存量建筑规模大,建成区内待更新的存量建筑约2.45亿平方米,其中中心城区约1.66亿平方米。老旧住宅加装新风系统可有效改善室内环境质量,但其施工限制也相对较多。既有建筑进行新风系统改造时,应遵循C既有建筑维护与改造通用规范3GB55022的基本规定和设施设备改造的相关要求,不降低建筑的抗灾性能、不降低建筑的耐久性并满足改造后的建筑安全性需求。安全耐久方面,建筑中的屋面、楼板、墙、柱、基础等构件直接或间接、单独或协同地承受各种荷载作用,构成一个建筑结构整体。既有居住建筑改造采用新风系统时,如果风管随意穿梁和穿墙,会破坏梁和墙体的结构,造成结构安全问题。因此从建筑安全角度考虑,既有建筑的风管般不允许穿梁,如果必须穿梁时应经结构工程和确认证明后才可施工:穿墙时应避免破坏墙体内钢筋,如果有破坏钢筋时应进行加固修复。既有装配式居住建筑改造采用新风时,不应在外地上打孔,以免破坏装配式建筑构造。4.1 一般规定4.1.1 本条文规定了新风系统的排风系统要求。排风系统的设计关系到居住建筑空内的通风效果.新风系统的形式主要有机械送风、机械排风,自然送风、机械排风,机械送风、自然排风三种送、排风形式。采用机械送风、机械排风系统形式时,为了避免室外环境中没有处理的空气进入室内,影响室内空气痂量,室内宜保持一定的正压。居住建筑节能设计标准DB11/8912020规定,能量回收系统排风量与新量的比值R不应小于0.75。对于自然送风、机械排风系统来说,排风造成室内负压,新风在负压的作用下进入室内,因此机械排风系统的排风量应能形成足够大的负压,以使足锅的新风量进入室内。而对于机械送风、自然排风系统,靠正压送风,排风也应能保证新风量的要求,以形成良好的室内外空气交换。4.1.2 本条文规定了新风系统的气流组织设计原则。良好的气流组织是达到新风系统效果的关键,应对新风系统的气流组织进行优化设计。通过有组织的气潦运动,保证人员活动区域的空气质量。新风系统的气潦组织可以采用射流计算、数值模拟和模型实验等方法进行优化设计。厨房和卫生间的局部排风量很大。国家标准民用建筑供暖通风与空气调节设计规范GB507322012笫6.3.4条规定,丽房和T性间全面通风换气次数不宜小于3次小:行业标准尔用建筑通风效果测试与评价标准JG/T309-2013第325条规定,住宅厨房排气道每户排风量不应小于30Om)h、不大于50OmVh,且应防火、无倒灌:住宅卫生间排气道每户排风量不应小于80mVh、不大于100m%),且应防火、无倒灌。厨房或卫生间同部推风时,厨房和卫生间室内会形成负压,在窗户密闭时,气流会从居住建筑其他房间流向用房或卫生间,破坏新风系统的气流组织,影响新风系统的效果.因此,规定新风系统不应受身房、卫生间等局部排风的影响,可以对厨房、卫生间同部推风系统进行开窗自然补风或机械补风,尽量减少对新风系统的影响。4.2 系统形式4.2.1 由丁一般各个居住用户对室内空气历量控制要求不同,对新风系统的控制需求亦不同,分户式新风系统可以更好地满足用户的个性化需求。居住建筑节能设计标准DBl1/891-2020中提出“住宅宜采用分户新风系统,不宜采用集中新风系统。”对于既有居住建筑,特别是老旧住宅改造,一般不具有新风机组等设备集中设置的机房和公共空间,为了避免对居住建筑结构布局的破坏,同样更宜采用分户式新风系统。4.2.2 本条文规定了采用分户式新风系统的设计要求。双向流新风系统对建筑外墙的破坏性最小,一般一套系统仅需在外墙上开两个孔洞,且带有热回收的双向流新风系统具有较好的节能性及送风舒适性,宜优先选用.但双向流新风系统的新风机组需要占据室内的吊顶空间或室内空间,在室内铺装风管也要占据室内川顶空间或地面空间,I1.会影响室内的装修。既有老旧住宅新风系统改造受到的限制更多,安装双向流新风系统可能会频繁跨梁,影响房屋结构安全或室内所高。无法安装双向流新风系统时,可以采用壁挂式、立柜式或墙式等无管道新风系统,施工安装仅涉及外增或外窗,属于局部改造,对原有房屋装饰装修破坏小。采用壁挂式、立柜式或墙式新风系统虽然安装位置灵活,但也不能随意安装,也要保证室内的气流组织,以达到良好的效果。此外由于壁挂式、立柜式或新风机组直接安装在人的活动空间内,安装时要考虑噪声对人的影响*北京市地处寒冷地区,经计算分析,新风系统更季和冬季采用热I可收均具有较好的节能效果。随着新风技术的发展,热回收式新风机组的成本趋低,考虑运行维护费用,采用热回收新风系统具有较好的经济性。北京市冬季室外温度较低,随着进入热回收新风机组的新风温度降低,新风机组排风脚的温度也在降低,产生冷凝水;当温度进一步降低时,有可能产生霜冻甚至霜堵现象,影响系统正常运行。因此,设计时应考虑热回收新风机组冷凝水的排放,校核热网收新风机组排风侧的霜冻点温度.热I可收式新风机组冬季防结露的校核计算可参照北京市地方标准6公共建筑节能设计标准3DB11/6872015附录C.3的方法进行。关于防霜冻措施,可以在新风入口侧设置空气预热器,或若在新风系统运行控制上设计防冻措施.如温度过低时停止引新风或降低新风量,或者采用内循环模式.单向流新风系统可分为负压和正压两种系统形式。采用负压单向流新风系统是由排风机排风产生室内负压,新风通过安装在外墙或窗户的风口进行室内,新风只是经过简单的过港。考虑到北京市的大气环境情况,采用负压单向潦新风系统不能完全保证新风的质量。而正压服向流新风系统可以实现对新风的净化处理,因此规定采用雎向流新风系统时亢采用正压新风系统.为保证房间与公共区联通形成气流组织,需鬟采用过流口或内门与地面间净空应留20mm25mm的缝隙“双向流新风系统采用每个房间送风,室内公共区集中排风时,为了使房间与公共区联通形成良好的气流组织,需要采用过流口或内门与地面间净空应剧20mm25mm的健隙.4.2.3 本条文规定了采用集中式新风系统的条件。4.4净化及热回收4.4.1 本条文是新风系统的净化设备时PMl5综合净化效率的最低要求。居住建筑新风系统的净化设备一般至少设置两级净化设备,净化设备对PM”综合净化效率是指所选用的各级净化设备组合的综合净化效率。根据我国环境PMzs的浓度水平,将空气质量分为6个等级,如表3所示.表3空气质量等级划分序号等级划分PM2S浓度水平(gm3)备注1优8352良35-753轻度污染75-1154中度污染IlS-ISOSIft度污染150-2506严声污染>250其中,500为爆表对于居住建筑,室内的PM”主要来自室外,而室内PM”污染源的产生量目前国内缺乏调研测试数据。从20世纪80年代开始西方国家对室内颗粒物污染进行了大规模的测试,得出烟草烟雾是室内环境中细颗粒物的主要来源,抽烟导致室内细颗粒物浓度增加25gn47Sm,不等:交调是室内第二重要的颗粒物污染源,尤其是粗颗粒物的重要来源,而其他的家务活动,如吸尘和打扫对室内颗粒物浓度的贡献率要小得多.此外,室内环境中有7%26%的颗粒物不能解解其来源。本规程2018年首次编制发布时,根据北京市2014年到2016年三年的年不保证5天的室外日平均PM”浓度数据,计算得到净化设符的PMis综合净化效率应达到80%,可使室内PM2.5浓度保持在75g.'11?以下。随着北京市大气环境质量的逐年改善,室外PM15浓度整体呈持续卜降趋势,理论上新风系统净化设备所需的净化效率会越来越低。根据中国气象历史数据集.2014至2021年,全年室外日平均PM”浓度下降了48.3gml年不保证5天的室外日平均PM”浓度下降了151gm按照室内空气质量标潴GB'T188832022对室内24小时平均PM25浓度的要求(W50gm'),净化设备的PM”综合净化效率达到66%即可。但与此同时,人们对室内空气品质的要求也越来越高。世界卫生组织在2021年发布新版G世卫组织全球空气质量指南3(WHOAirQualityGuidelines),将24小时平均PMi5浓度分为四级目标,将2005版目标值(25g11?)改为过渡期目标4,最终目标值降低至15g'm美国WE1.1.建筑评价标准中规定PMf的日平均浓度也为15m按室内24小时平均PM”浓度目标值为WHO过渡期目标4:25回n计算,净化设备的PMr综合净化效率仍需达到4.7.6监控系统传感器的精准测量是实时监测控制的基础,需要对主要传感仪器的分辨率及准确度作HI规定。5施工与安装5.1 一般规定5.1.1 新风系统所使用的设备和材料的质量,将直接影响到工程整体质量。所以,本规程对其作出规定,在进入施工现场后,应对其进行实物到货验收。验收一般应由供货商、监理、施工单位代表共同参加。5.1.2 本条文规定了居住建筑新风系统施工安装应具备的条件。5.1.3 本条文规定了新风系统隐蔽工程验收的要求.新风机组吊顶安装,以及风管或管道被安装于封闭的部位或埋设于结构内或川顶内,均属于胞蔽工程。结构做永久性封闭前,应对被隐蔽的新风机组、风管或管道工程施工质员进行验收否则不得进行封闭作业。5.2 机组设备5.2.1 为保证安全,加顶、地面、押.面和墙体结构应能够承受新风机组的运行荷载,因此,安装时要求校核新风机组运行荷载对吊顶、地面、屋面和墙体结构的影响。由于非承重结构不承受主力,规定新风机组不应安装在非承玳结构上。5.2.2 为了保证施工安全,新风机组的搬运和吊装应严格按照产品说明书的规定。如果说明书不详细,可参照有关安装图桀,为防止因搬运或吊装而造成设备损伤而影晌设备的完好及正常运行,在搬运和吊装时应做好保护工作。5.2.3 新风机组的后期运行维护对于居住建筑新风系统的正常运行和良好效果具仃重要的作用。新风机组的运行维护主要包括过戏设备的清洗更换、电机检修、电源检查等,实际运行中主要是过滤设备的更换清洗。本条规定的检修口和检修空间大小只是保证日常检修的方便,不保证整机的拆卸或更换。般居住建筑吊顶模组为300mm.吊装新风机组预福检修口时为保持美观,机组宽度方向尺寸宜按照模组预留,且不宜少于300mm,长度方向的预留宜根据机组长度和机组实际安装位置确定。5.2.4 为保证新风机组的安全平衡运行,减少振动噪声,规定新风机组的安装应固定平稳,应有防松动措施,并应采取适当的减振措施。对于吊顶式新风机组,规格较小且机组本身振动较小时,可直接将吊杆与机组吊装孔采用螺栓加垫圈连接:机组振动较大的可在吊装孔下部粘贴株胶垫或在吊杆中部加装减振弹簧:对丁落地式新风机组可加弹能减振器.5.2.5 新风机组在运行过程可能会产生凝水,进行安装时应设置凝水排放口位置,按就近原则设置,新风机组安装在画房卫生间时应排至卜.水道,新风机组安装在外墙上时直接排至室外。5.2.6 本条文规定是为了保证壁挂式新风机组安装牢固。5.2.7 为避免由于热工缺陷而造成的室内空气质量问题和节能问题,规定墙式新风机组安装时不应破坏墙体的结构和塔体的热工性能。5.2.8 既有建筑加装吊装式双向流新风机组时,主机设备安装位置应尽量远掰卧室、书房等对噪音要求较高的区域,宜设巴在厨房吊顶内、阳台等地点,对原建筑空间影响相对较小。选择安装位置时,要尽量减少管路总长度和管路弯头数员,尽量利用原仃吊顶空间。设置在房房时,需考虑新风口与油烟机燃气排烟口的相对位置,应符合本规程第451条的规定。5.2.9 新风机组安装在室外时应满足设计要求。设计无要求时应采取防雨雪、防雷电的防护措施。5.2.10 本条规定是为了保证新风机组电源的安全。新风机组本身都自带电源线和插头,新建居住建筑应根据新风机组的位置预用电源插座,避免接线或改造电源插座位置:而对于改造居住建筑,如果新风机组的电源线长度不够,无法接入最近的电源插座时,应将电源线接出,为保证电气安全,接线应有良好的接地。5.2.11 独立的新风过滤设饴单元对室外进来的新风进行过滤净化处理,洁净的空气经过新风机组送入室内。因此,为保证新风过渡设备单元的过滤效果,要求安装时,应平整、牢固,方向正确,且与管道连接严密。5.3 风管及部件5.3.1 现行国家标准&通风与空调工程施工规范BGB50738中对金属风管和非金属及夏介风管与配件的制作进行了详细规定。采用现场制作风管及部件,应按照执行。5.3.2 很多居住建筑新风系统,安装时采用的是成品风管,相关部件也是成品,均不需要现场制作.此时应保证采用的成品风管及部件在安装前已经进行J'进场检验合格,并满足安装耍求。5.3.3 本条文规定了风管安装时的防护要求。5.3.4 本条文规定了既有建筑风管穿堵的安装要求.对既有装配式居住建筑,外墙随意打孔会破坏装配墙体的整体性和结构安全性,因此该规程规定风管不应穿外墙。既有装配式居住建筑的新风系统可以在窗户上开孔安装风管,但应做好密封,不应破坏窗户的气密性和热工性能。对其他既有居住建筑,为了避免风管穿墙打孔时影响墙体的结构安全,规定在安装时应检测打孔位置钢筋,不应打断墙体钢筋。在工程中确实施工打断了墙体钢筋,应加固处理。在实际施工中常有打孔时不采取措施或者采取措施不当,造成现场大量碎屑和粉尘污染环境,对施工人员及室内生活人员造成危害,因此规定要采取抑尘措施,比如采用水钻、安装防护罩等。为了保证墙体的结构安全和热工性能,以及墙体的美观,要求打孔后应对破坏的墙和保温进行修复。5.3.5 本条文规定是为r避免影响建筑的密封性能,防止雨水通过风管与墙或屋面的灌隙渗入室内,造成建筑围护结构的损坏。5.3.6 现场安装宜尽可能诚少金属软管的使用后及使用长度。柔性软管连接存在阻力大、易变形、截面突变等问题。本条为避免风管阻力增大而造成系统运行阻力增大、增加系统运行能耗,规定了软连接的最大长度。5.3.7 本条规定是有利T风管伸缩,又可防止新风机组因振动产生固体噪声。5.3.8 本条规定是为了保证风管安装方便以及后期的维护方便。5.3.9 现行国家标准6通风与空调工程施工规范BGB50738中对支、吊架的制作和安装做了详细的规定。对于金属风管和非金屈及更合风管水平安装时支、吊架的间距规定如下:金属风管(含保温)水平安装时,支、吊架的最大间距应符合表Il的规定。非金属与史合风管水平安装时,支、吊架的最大间距应符合表12的规定。表11金属风管(含保温)水平安装时,支'吊架的最大间距(mm)风管边长b或直径D矩形风管网形风管纵向咬口风管螺旋咬口风管<4004040005000>4003(X)030003750表12水平安装非金属与复合风管支吊架的最大间距(mm)网管类别风管边长b<400<450与00000<1500<1600<2000支.吊柒城大间距IIfcW风许无机成场网管4()3000250()2000帙成会弧乙烯风管40003000整台风殍鬃气於铝箱乂合风谛40003000的IK铝箔更合风究200015001000成城环雄更合风管240022001800破徒!工台风管4(M)()3(MX)250020005.3.10本条文规定风管系统安装后,应进行严密性检验,有效控制系统漏风量,保证风管系统安装质量和后期运行效果。5.3.11 5.3.13条是对风管系统中风口安装要求做出的规定。风口安装侦量应以连接的严密性和观感的舒适、美观为主。5.3.14 本条对风管系统中各类风阀安装要求做出了规定,以保证风阀能正常使用。5.4 监控系统5.4.1 传感器安装美观性要求。在室内装修完成后再安装传感器,可以避免室内装修施匚对传感器的影响:此外传感器安装在墙上应保证安装牢固。5.4.2 本条文是对智能控制器安装的规定。监测与控制系统智能控制渊是系统的可视化终端,应方便人员的查看和操作,一般可与室内照明开关布置在同一面墙体上,并与照明开关集中布巴,高度距地面1.2ml.5m0智能控制器通过导线与新风系统的控制器相连,为避免穿线破坏墙体和室内美观,规定新建居住建筑应预留智能控制器的安装位置和导线穿管位置。既有居住建筑智能控制器安装时应进行导线穿管敷设.5.4.3 本条文是对导线穿管敷设的规定。为了避免导线绝缘层受损,防止火灾等安全的患发生,并保证室内的美观,要求监控系统的导线要穿管敷设。强弱电线要分开布线,不应共管共盒.以避免强电对弱电的干扰。6系统调试与验收6.1 一般规定6.1.1 既有居住建筑对旧有新风系统实施改造时,受到的限制约束条件较多,或仅改造部分分部工程。针对此类情况,系统调试与验收可结合实际情况,参照本规程执行。6.1.2 居住建筑新风系统工程安装完毕后,为了使工程达到预期的效果,应进行系统调试。通过调试,使设备运转正常,系统运行合理。6.1.3 新风系统施工过程中,会由丁各种原因造成风管内不清洁,在调试运行前应进行风管清洗。进行调试时,室外环境不确定,可能会造成室外大的颗粒物破坏新风口过浦网,进而影响新风机组内净化设备的寿命并影响新风机组的运行,因此需要对室外新风入口采取保护措施.此外,调试时室内环境可能不太清洁,会造成持风口过港网的损坏,并影响新风机组的运行,因此也需要对室内排风口采取保护措施。保护措施可以采用无纺布等临时用过滤器。6.2 调试与试运转6.2.1 新风系统的调试是项系统性的技术工程,调试前应编制调试方案,以指导谢试人员按规定的程序、正确的方法和进度实施调试。6.2.2 本条文规定了设备试运转和调试的要求,主要包括新风机组、风量调节阀和监测与控制系统。6.2.3 本条规定/居住建筑新风系统联合试运转及调试的要求.新风系统总风量的调试和各风口风量调试的允许偏差引自现行国家标准£通风与空调工程施工痂量验收规范GB502432016的规定。由丁新风机组和风管内气流都可能产生噪声影响室内的噪声环境.对手居住建筑,我国现行的民用建筑隔声设计规范GB50118-2010中规定居住建筑室内的允许噪声值表13所示。新风系统的新风机组和风管气流噪声应能满足室内允许噪声级的要求。表13卧空、起居空(厅)内的允许噪声级房间名称允许噪声级昼间夜间卧室45(一般住宅)<37(一般住宅)<40(高要求住宅<30(高要求住宅起居室(厅)<45(一40(裔蜃设住宅:求住宅)室内噪声的测试按照学民用建筑隔声设计规范GB50118-2010附录A”室内噪声级测量方法”进行。6.3 竣工验收6.3.1 本条文是对居住建筑新风系统竣工验收手续的规定。6.3.2 本条文规定了居住建筑新风系统工程的竣工验收应提交的文件资料。根据所提供的文件,根据本规程要求进行居住建筑新风系统工程的验收。6.3.3 本条文规定f观感质量检查的要求.6.3.4 为保证居住建筑新风系统的运行效果,本条文规定在系统调试完成后应进行通风效果的检验。考虑实际的可操作性,只检验可以反映室内新风量和污染状况的CO?浓度和PMlS浓度.考虑到通风效果检验受室外天气条件限制,规定可以采用连续监测或现场检测的方法检验新风系统的通风效果。6.3.5 本条文规定了通风效果连续监测时的测试时间、测点布置和结果处理等要求.对丁测试时间,在连续监测的30天内,如果达不到*'有5天以上的室外PN%sH平均浓度而于50g.3'的条件时,应延长监测时间,直至条件达到要求。6.3.6 本条文参考国家标准G通风系统用空气净化装置GB340122017附录B中室内净化效果检测的方法,规定了通风效果现场检测时的测试条件、测点布置、测试时间、结果处理等要求。在设计新风系统净化设备对PMzs的综合净化效率时,考虑了全年5天的不保证率,但如以此作为现场检测测试前提,条件较为苛刻,不易实现。以20192021年为例,取历年平均不保证5天气室外计算PMzs浓度为149gm则脸收时选择的室外PM2.5浓度至少应为120gm2021年仅有17天满足测试条件。而选择室外PMzs浓度较低的天气进行,也不能评判新风系统的除PMis效果。因此,规定对有除PMis要求的新风系统,应根据室外计算PM1.S浓度选择适宜的天气进行,测试时的室外PMU浓度应高下75gm6.3.7 本条规定既考虑验收时的工作蚊,又考虑保证居住建筑新风系统的验收质量而规定的检验户数要求。7运行维护7.0.1居住建筑新风系统的运行维护关系到系统的运行效果,应该有明确的运行维护单位负员.根据不同的情况可以是物业单位、设备供应商、用户本身等来负责系统的运行维护。在投入使用前,制定运行与维护制度或手机,并对使用人员进行培训,以保证按时按侦按员进行系统的运行维护,切实保证新风系统的正常运行.7.0.2本条文对新风系统的集中管理进行了规定。国家标准6空调通风系统运行管理规范3GB50365适用于民用建筑集中管理的空调通风系统的常规运行管理,以及在发生与空调通风系统相关的突发事件时,应采用的相关应急运行管理。新风系统是通风系统,新风系统集中管理时,也应按现行国家标准空调通风系统运行管理规范GB50365规定的管理要求、技术要求和突发应急管理措施进行执行。7.0.3本条规定了新风系统维护保养的内容。新风系统经过长期运行使用之后,会出现性能下降的问题,定期地对新风系统进行维护保养,对了提升系统性能、延长设备使用寿命都是很有帮助的北京地区每年春季4月至5月是杨柳飞絮高发期,大量飞累极易堵塞新风系统的进风口格棚和初效过滤器,造成新风鬓严重降低,因此柳案高发
