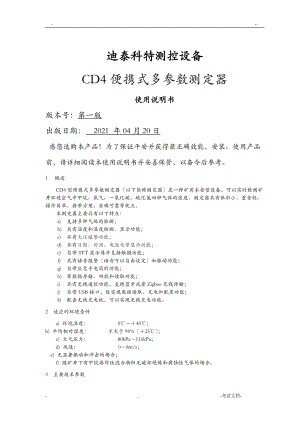

迪泰科特测控设备CD4便携式多参数测定器使用说明书版本号：第一版出版日期： 2021 年04月20日 感您选购本产品！为了保证平安并获得最正确效能，安装、使用产品前，请详细阅读本使用说明书并妥善保管，以备今后参考。1 概述CD4型便携式多参数测定器以下简称测定器是一种矿用本安型设备，可以实时检测矿井环境空气中甲烷、氧气、一氧化碳、硫化氢四种气体的浓度。测定器具有体积小、重量轻、操作简单、携带方便、准确可靠等优点。本测定器主要具有以下特点：a) 支持多种气体的检测；b) 具有温度和湿度检测、显示功能；c) 具有欠压报警功能；d) 具有日期、时间、电池电量显示功能；e) 自带TFT显示屏并支持触摸功能；f) 具有语音报警语音可以自由设定和振动功能；g) 自带应急手电筒的功能；h) 带数据存储、回放和读取功能；i) 具有无线通信功能，支持蓝牙或者Zigbee无线传输；j) 自带USB接口，能实现数据读取、充电和配置功能；k) 配套无线充电板，可以实现无线充电功能。2 适应的环境条件a) 环境温度： 040；b) 平均相对湿度： 不大于98%25；c) 大气压力： 80kPa116kPa；d) 风速： 08m/s； e) 无显著振动和冲击的场合；f) 煤矿井下有甲烷爆炸性混合物但无破坏绝缘和腐蚀性气体的场合。3 主要技术参数3.1 防爆型式：矿用本质平安型，防爆标志为："E*ibMb；3.2工作电压：锂电池DC3.7V/1500mAh；3.3工作电流：110mA；3.4 连续工作时间：10小时充足电后3.5电池工作寿命：24个月；3.6 欠压报警：电池电压低于3.4V时，会间隙性报警，电池电量会闪烁显示。3.7无线信号传输3.7.1 ZigBee传输a)工作频率：2.40 GHz±0.05GHz；b)传输方式：无线同频异步半双工；c)调制方式：O-QPSK；d)发射功率： -10dBm1dbm；e)发射距离：10米； 蓝牙传输a)工作频段： ISM频段，2.4022.480GHz；b)双工方式： 全双工，TDD时分双工；c)业务类型： 支持电路交换和分组交换业务；d)数据传输速率： 1Mb/s。 非同步信道速率， 非对称连接721/57.6kb/s，对称连接432.6kb/s。同步信道速率 64Kb/s；e)功率:100mW；f)跳频频率数：79个频点/MHz；g)跳频速率：1600次/s；h)工作模式：PARK/HOLD/SNIFF；i)数据连接方式：面向连接业务SCO，无连接业务ACL；j)纠错方式：1/3FEC，2/3FEC，ARQ；k)信道加密： 采用0位、40位、60位密钥；l)语音编码方式 ：连续可变斜率调制CVSD；m)发射距离 ：10cm。3.8测量围、根本误差3.8.1 温度围及根本误差a)测量围：-2050；b)根本误差：±1满量程围。3.8.2 湿度围及根本误差a)测量围：0100 %RH；b)根本误差：±6%RH。3.8.3气体的测量围及误差(见表1)表1 气体参数技术表甲烷CH4 (%根本误差0.001.001.003.003.004.00±0.10%真值的±10%±0.30%测试围：0.004.00。报警点设定围：0.502.50%，出厂报警点设定值为1.00%CH4。响应时间：20s。分辨率：0.01。传感器寿命：>1年。一氧化碳CO(1×10-6 )根本误差020201001005005001000±2×10-6±4×10-6测量值的±5%测量值的±6%测试围：01000。报警点设定围：18500×10-6，出厂报警点设定值为24×10-6CO。响应时间：45s。分辨率：1。传感器寿命：>2年。氧气O2%根本误差0.05.05.025.0±0.5%±3%F.S测试围：025.0。报警点设定围：0.5025.0%，出厂报警点设定值为18.0%O2。响应时间：35s。分辨率：0.1。传感器寿命：>2年。硫化氢H2S(1×10-6根本误差04950100±3×10-6真值的±10%测试围：0100。报警点设定围：550×10-6，出厂报警点设定值为10×10-6 H2S。响应时间：45s。分辨率：1。传感器寿命：>2年。报警光能见度> 20m黑暗中。报警声级强度> 75dB(A)(距扬声器1米远处)。报警灯传感头LCD触摸屏按键铭牌报警器LCD手电筒温湿度传感器4 主要构造特征及工作原理图便携仪外形图4.1 外形尺寸及重量a) 外形尺寸如图1，长×宽×高：252mm×126mm×51mm；b) 重量：约0.3kg。4.2 主要工作原理测定器由载体催化元件、电化学原理传感器、温湿度传感器、信号调理电路、微处理器、人机接口和声光报警等电路组成。载体催化元件和电化学原理传感器把气体中甲烷、一氧化碳、氧气和硫化氢浓度转化为与气体浓度成正比的电信号，电信号经调理电路滤波放大，微处理器模数转换、智能分析处理后，通过液晶屏显示出被测气体的浓度：当甲烷、氧气、一氧化碳、硫化氢中任一参数到达或超出设置的报警点时，测定器发出声、光报警信号。测定器具有超量程甲烷冲击保护措施，当甲烷浓度4.00%时, 测定器在报警的同时自动切断黑白元件的供电。测定器可显示当前日期、时间、仪器通讯地址编号。以上信息在LCD液晶屏的左上角切换显示。当仪器进展调零、标定、报警点设置或通过485总线与外部进展通讯时，LCD液晶屏右下角分别闪烁显示"调零、"标定、"报警点或"通讯 提示字符。5 使用和操作 测定器下井使用之前，应先在地面上充足电。5.1 操作1开机：在关机状态下按"ON/OFF键3秒，测定器开机，进入检测状态；2关机：在开机检测状态下按"ON/OFF键3秒，测定器关机；3进入调校菜单：在检测状态时，同时按下"键和"键3秒；4修改仪器通讯地址在检测状态时，同时按下"ON/OFF键和"键1秒；5报警点显示：在检测状态时，按下"键，显示所有参数当前设定的报警值，左上角原显示年月日的位置显示仪器通讯地址编号；6） 电压显示：在检测状态，按下"键，显示测定器电压值，同时电池符号亮。5.2 调校测定器的调零和标定应在开机预热10分钟以上后进展。甲烷1校正甲烷零点当测定器处在甲烷为零的环境中如清新空气中，甲烷显示值不为零，需要校正甲烷零点。校正方法为：同时按下"键和"键3秒，进入调校状态；LCD液晶显示屏上 "CH4字符闪烁，按一下 "ON/OFF键确认进入甲烷调校，LCD下方出现"调零字样，按一下"ON/OFF键确认调零，测定器自动把当前状态调为甲烷零点并退出调校返回到实时检测状态。2标定甲烷精度测定器开机预热10分钟后，以200mL/min的流量通过校验罩向测定器通入1.00的标准甲烷气体。待甲烷读数稳定后，同时按下"键和"键3秒，进入调校状态；LCD上"CH4字符闪烁，按一下"ON/OFF键确认，LCD下方显示"调零，按一下"键，使LCD切换到"标定，按 "ON/OFF键确认；按"键减或者"键加，将甲烷示值调整到与甲烷标气值一样，调整完成后按一下"ON/OFF键确认。甲烷精度标定完成，退出调校并返回到实时检测状态。3设置甲烷报警值在实时检测状态下，同时按下"键和"键3秒，进入调校状态；LCD上 "CH4字符闪烁，按一下 "ON/OFF键确认，LCD显示"调零，按两下"键，使LCD切换到"报警点，按"ON/OFF键确认，LCD显示当前的甲烷报警值，按"键减或者"键加调整甲烷报警值到目标值，调整完成后按 "ON/OFF键确认。甲烷报警值设置完成，退出调校并返回到实时检测状态。4恢复甲烷出厂设置在实时检测状态下，同时按下"键和"键3秒，进入调校状态，LCD液晶显示屏上的"CH4字符闪烁。按一下"ON/OFF键，LCD下方显示"调零，同时按下"键和"ON/OFF键1秒，甲烷标定值和报警值恢复为出厂设置值。5.2.2 一氧化碳1校正一氧化碳零点当测定器处在一氧化碳为零的环境中如清新空气中，一氧化碳显示值不为零时，需要校正一氧化碳零点。校正方法为: 同时按下"键和"键3秒，进入调校状态；LCD上 "CH4 字符闪烁，按一下"键，使LCD切换到"CO字符闪烁，按一下"ON/OFF键，LCD下方出现"调零字样，按一下"ON/OFF键确认，测定器自动把当前状态调为一氧化碳零点；退出调校返回到实时检测状态；2标定一氧化碳精度测定器开机预热10分钟后，以200mL/min的流量通过校验罩向测定器通入500×10-6的标准一氧化碳气体。待一氧化碳示值稳定后，同时按下"键和"键3秒，进入调校状态；LCD液晶显示屏上"CH4字符闪烁，按一下"键，使LCD切换到"CO 字符闪烁。按一下"ON/OFF键确认，LCD下方显示"调零，按一下"键，使LCD切换到"标定，按"ON/OFF键确认；按"键减或者"键加，将一氧化碳示值调整到与一氧化碳标气值一样，调整完成后按一下"ON/OFF键确认。一氧化碳精度标定完成，退出调校并返回到实时检测状态。3设置一氧化碳报警值在实时检测状态下，同时按下"键和"键3秒，进入调校状态；LCD液晶显示屏上 "CH4字符闪烁，按一下"键，使LCD切换到"CO字符闪烁，按 "ON/OFF键确认，LCD下方显示"调零，按两下"键，使LCD切换到"报警点，按一下"ON/OFF键，液晶显示屏显示当前的一氧化碳报警值；按"键减或者"键加将一氧化碳报警值调整到目标值，调整完成后按一下"ON/OFF键确认。一氧化碳报警值设置完成。退出调校返回到实时检测状态。4一氧化碳恢复为出厂设置在实时检测状态下，同时按下"键和"键3秒，进入调校状态，LCD液晶显示屏上 "CH4 字符闪烁。按一下"键，使LCD切换到"CO字符闪烁。按一下"ON/OFF 键，LCD显示"调零；同时按下"键和"ON/OFF键1秒，一氧化碳的标定值和报警值恢复为出厂设置。5.2.3 氧气1校正氧气零点测定器开机预热10分钟后，以200mL/min的流量通过校验罩向测定器通入99.9的高纯氮气。待读数稳定后，同时按下"键和"键3秒，进入调校状态；液晶显示屏上 "CH4字符闪烁。按两下"键，使LCD切换到"O2 字符闪烁。按一下"ON/OFF键，LCD下方显示"调零。按一下"键，使LCD切换"标定，按一下"ON/OFF键确认；按"键减或者"键加，把氧气示值调整到00.0%，然后按一下"ON/OFF键确认。校正氧气零点完成，退出调校并返回到实时检测状态。2标定氧气精度测定器开机预热10分钟后，以200mL/min的流量通过校验罩向测定器通入15.0%氧气标准气体。待读数稳定后，同时按下"键和"键3秒，进入调校状态；LCD上"CH4字符闪烁，按两下"键，使LCD切换到"O2字符闪烁，按一下"ON/OFF键确认，LCD下方显示"调零，按一下"键，使LCD切换到"标定，按一下"ON/OFF键确认；按"键减或者"键加，把氧气示值调整到与标准气体值一样，调整完成后按一下"ON/OFF键确认。氧气精度标定完成，退出调校返回到实时检测状态。3校正氧气21.0点当测定器处在如清新空气中，氧气显示值偏离21.0过大，需要重新标校氧气21.0点。校正氧气21.0点的方法为：同时按下"键和"键3秒，进入调校状态；液晶显示屏上"CH4字符闪烁，按两下"键，使LCD切换到"O2字符闪烁，按一下"ON/OFF键，LCD显示屏下方出现"调零字样，按一下"ON/OFF键确认，测定器自动把当前状态调为21.0并退出调校返回到实时检测状态。4设置氧气报警值在实时检测状态下，同时按下"键和"键3秒，进入调校状态；液晶显示屏上"CH4字符闪烁，按两下"键，将LCD切换到"O2字符闪烁。按一下"ON/OFF键，LCD下方显示"调零，按两下"键，将LCD切换到"报警点，按一下"ON/OFF键，显示当前的氧气报警值；按"键减或者"键加调整氧气的报警值到所需目标值，调整完成后按一下"ON/OFF键确认。氧气报警值设置完成，退出调校并返回到实时检测状态。5氧气恢复为出厂设置实时检测状态下，同时按下"键和"键3秒，进入调校状态；液晶显示屏上 "CH4字符闪烁，按两下"键，将LCD切换到"O2 字符闪烁，按一下"ON/OFF键，LCD下方显示"调零，同时按下"键和"ON/OFF"键1秒，氧气的标定值和报警值恢复为出厂设置。5.2.4硫化氢1校正硫化氢零点当测定器处在硫化氢为零的环境中如清新空气中，硫化氢显示值不为零的情况下，需要校正硫化氢零点。校正方法为：同时按下"键和"键3秒，进入调校状态；LCD液晶显示屏上 "CH4符闪动，按三下"键，将LCD切换到"H2S字符闪动，按一下"ON/OFF键，LCD下方出现"调零字样，按一下"ON/OFF键确认，测定器自动把当前状态调为零点并退出调校返回到实时检测状态。2标定硫化氢精度测定器开机预热10分钟后，以200mL/min的流量通过校验罩向测定器通入50×10-6的标准硫化氢气体。待硫化氢示数稳定后，同时按下"键和"键3秒，进入调校状态；LCD液晶显示屏上 "CH4字符闪动，按三下"键，将LCD切换到"H2S字符闪烁，按一下"ON/OFF键，LCD下方显示"调零，按一下"键，将LCD切换到"标定，按一下"ON/OFF键确认。按"键减或者"键加，把硫化氢示值调整到与标气值一样，调整完成后按一下"ON/OFF键确认。硫化氢精度标定完成，退出调校返回到实时检测状态。3设置硫化氢报警值在实时检测状态下，同时按下"键和"键3秒，进入调校状态，液晶显示屏上"CH4字符闪动，按三下"键，将LCD切换到"H2S字符闪动，按一下"ON/OFF键，LCD下方显示"调零，按两下"键，使LCD切换到"报警点，按一下"ON/OFF键确认，LCD显示当前的硫化氢报警值，按"键减或者"键加调整硫化氢报警值到目标报警值，调整完成后按一下"ON/OFF键确认。硫化氢报警值设置完成，退出调校并返回到实时检测状态。4） 硫化氢恢复为出厂设置在实时检测状态下，同时按下"键和"键3秒，进入调校状态，LCD上 "CH4字符闪烁。按三下"键，将LCD切换到"H2S字符闪烁，按一下"ON/OFF键，LCD下方显示"调零，同时按下"键和"ON/OFF键1秒，硫化氢的标定值和报警值恢复为出厂设置。5.2.5 温度温度校准。使用中，如果传感器的温度显示值与实际温度值不一致，此时需要校准。校准方法：同时按下"键和"键3秒，进入调校状态；LCD液晶显示屏上 "CH4字符闪动，按四下"键，将LCD切换到"TM字符闪烁，按一下"ON/OFF键，LCD下方显示"调零，按一下"键，将LCD切换到"标定，按一下"ON/OFF键确认。按"键减或者"键加，把温度显示值调整到与实际温度值一样，调整完成后按一下"ON/OFF键确认。温度标定完成，退出调校返回到实时检测状态。5.2.6 湿度湿度校准。使用中，如果传感器的湿度显示值与实际湿度值不一致，此时需要校准。校准方法：同时按下"键和"键3秒，进入调校状态；LCD液晶显示屏上 "CH4字符闪动，按五下"键，将LCD切换到"RH字符闪烁，按一下"ON/OFF键，LCD下方显示"调零，按一下"键，将LCD切换到"标定，按一下"ON/OFF键确认。按"键减或者"键加，把湿度显示值调整到与实际湿度值一样，调整完成后按一下"ON/OFF键确认。湿度标定完成，退出调校返回到实时检测状态。校准日期在实时检测状态，同时按下"键和"键3秒，进入调校状态；LCD显示屏上的"CH4字符闪烁，按两下"键, 切换到日期的" / / 字符闪动。按一下"ON/OFF键确认进入日期校准，年值闪烁，按"键减或者"键加，调整年的示值到目标值，按一下"ON/OFF键确认；月值闪烁，按"键或者"键调整月的示值到目标值，按一下"ON/OFF键确认，日值闪烁，按"键或者"键调整日的示值到目标值，按一下"ON/OFF键确认，日期调整完成；退出调校返回到实时检测状态。5.2.8 校准时间在实时检测状态，同时按下"键和"键3秒，进入调校状态；LCD液晶显示屏上的"CH4字符闪烁，按一下 "键，切换到时间" ： 字符闪动，按一下 "ON/OFF键，确认进入时间校准状态，小时值开场闪烁，按"键减或者"键加调整小时值，调整完成后按一下"ON/OFF键，切换到分钟值校准，按"键减或者"键加调整分钟值到目标值后按一下"ON/OFF键，切换到秒值校准，按"键减或者"键加调整秒到目标设定值后按一下"ON/OFF键确认，时间校准完成。退出调校返回到实时检测状态。5.2.9 调整仪器通讯地址编号在实时检测状态，同时按下"ON/OFF键和"键1秒，进入调校状态，LCD液晶显示屏左上角的仪器通讯地址编号闪烁，按"键减或者"键加调整仪器通讯地址编号，调整完成后按 "ON/OFF键确认，仪器通讯地址编号调整完成。退出调校返回到实时检测状态。8使用和维护传感器在正常的使用中，应该注意取样头的枯燥和清洁，应定期对测量探头进展维护校准以保证测量的精度。9 使用本卷须知9.1 传感器使用时应采取防振动措施，不可跌落或强烈撞击，不可用水浸泡；9.2传感器受到有毒气体如硫化氢等的侵害后，灵敏度有较大变化时应及时更换检测元件；9.3 维修时不得改变本安电路和与本安电路有关的元器件的电气参数、规格和型号；9.4在煤矿井下严禁随意拆卸、检修，非专业人员请勿随意检修。10 常见故障处理与维修常见故障处理与维修见下表2。表2 常见故障处理表现象可能原因措施无法开机电池电压过低充电在清洁空气中零点不为零零点发生漂移调零操作在清洁空气中测试不准仪器长期未校准传感器老化失效校准仪器更换传感器不充电充电器故障仪器故障更换充电器进展充电返回厂家修理工作时间缺乏充电器故障电池老化更换充电器进展充电返回厂家修理仪器发出"嘀、嘀提示开机自检电池电压欠压正常检查电池电压并充电对被侧气体无反响传感器老化失效仪器故障更换传感器返回厂家修理不报警报警点设置不正确蜂鸣器坏了仪器故障重新设置报警点更换蜂鸣器送回厂家修理11 运输、贮存11.1 运输完整包装的产品,在防止雨雪直接淋袭的条件下, 可适用于水运、陆运及空运等各种运输方式。11.2 贮存包装后的传感器能在温度为-10+40，相对湿度不大于90%的环境中贮存12个月以上。12 及资料使用说明书 1份；产品合格证 1份；
