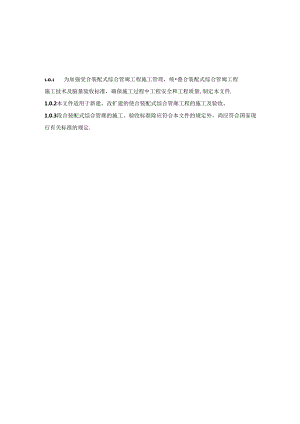

.o.为加强受合装配式综合管廊工程施工管理，统叠合装配式综合管廊工程施工技术及脑量验收标准，确保施工过程中工程安全和工程质量,制定本文件.1.0.2本文件适用于新建、改扩建的使合装配式综合管廊工程的施工及验收。1.0.3段合装配式综合管廊的施工、验收标准除应符合本文件的规定外，尚应符合国家现行有关标准的规定.3.0.1叠合装配式综合管廊工程建设应以综合管廊工程规划为依据,并符合现行国家标准E城市综合管廊工程技术规范3GB50838的相关规定。3.0.2段合装配式综合管廊工程建设应遵循“规划先行、适当超前、因地制宜、统筹兼领”的原则，充分发挥综合管廊的综合效益。3.0.3叠合装配式综合管廊应结合城市新区、各类园区的新建道路设计实施.老城区更新、地卜空间开发、地卜主要管线改造宜采用会合装配式综合管廊。3.0.4叠合装配式综合管廊设计应采用便于组合的模块化构件，遵循少规格、多组合的原则，并应符合现行国家、行业标准混凝土结构设计规范3GB50OI0及&装配式混凝土结构技术规程JGJI的相关规定。3.0.5当地基为软土、可液化土、膨胀土、湿陷性黄土及其他特殊岩土时，应对地基采取可靠处理措施，并应符合现行国家、行业标准湿陷性黄土地区建筑规范GB50025,£膨胀土地区建筑技术规范GB5OII2及S建筑地嵯处理技术规范3JGJ79的相关规定。3.0.6福合装配式综合管廊内可容纳给水,雨水、污水、再生水、热力、电力、通信等工程管线：当容纳天然气管道时，应符合现行国家标准城镇热气输配工程施工及验收规范CJJ33-2005的规定。3.0.7卷合装配式综合管廊应同步建设消防、通风、供电、照明、监控与报警、通信、给水、排水、标识及智超综合管廊系统等附属设施。4施工准备1.1.1I混凝土4.1.1 混凝土的力学性能指标和耐久性基本要求应符合现行国家标准混凝土结构设计规范3GB50010及混凝土结构耐久性设计规范GBfT50476的规定.4.1.2 综合管廊工程地下部分应采用自防水混凝土,设计抗渗等级应符合表4.1.1的规定。防水混凝土应符合现行国家标准£城市踪合管廊工程技术规范XGB50838及地下工程防水技术规范GB50108的规定。表4.1.1防水油聚土设计抗油等霰管也埋泡深度H<m）设计抗渗等级<10P610H<20P82OH<3OPIOH30PI24.1.3 后浇补偿收缩混凝土应符合现行行业标准补偿收缩混凝土应用技术规程JGJ/T178的规定4.1.4 混凝土应符合下列规定：1混凝土配合比设计应符合现行行业标准&普通混凝土配合比设计规程JGJ55的有关规定，并应符合设计文件和合I司要求。混凝十.配合比应有必要的技术说明，包括生产时的调整要求；2混凝土预制构件以及现浇结构的混凝土强度等级不应低于C30；现浇混凝土可用采用白密实混凝十.，白密实混凝十.的材料要求应符合现行行业标准G自密实混凝土应用技术规程JGJ/T283的规定：3混瞅土的原材料和配合比、最低强度等级、最大水胶比和单方混凝土的胶凝材料最小用址等，应符合耐久性要求，满足抗裂、抗港、抗冻和抗侵蚀的需要：4混凝上中氯化物含忸和含碱量（Na20当量）应符合延高子含量不应超过胶凝材料总量的0.06%：采用无活性骨料时，含喊量不应超过3kgmh采用有活性件料时，应严格控制混凝土含碱量并掺加矿物掺合料。4.1.5 混凝土原材料水泥应符合下列规定：1宜采用低碱水泥旦强度等级不低于42.5级的硅酸盐水泥、普通硅酸盐水泥。2水泥性能指标应符合现行国家标准E通用硅酸盐水泥GB175的规定。3不同厂商、不同品种和不同等级的水泥不得混用。4在受侵蚀性介质作用下，应按侵蚀性介质的性项选用相应的水泥品种。4.1.6 混凝土原材料骨料应符合下列规定：I细件料应采用中砂。细度模数为2.33.3,含泥量不宜大于2%,其他性能指标应符合现行国家标准6建设用砂3GB/T14684-2022的规定。2粗骨料应采用连续级配的碎石或碎卵石。粗骨料最大粒径不宜大20mm且不应大于钢筋净间矩的3/4,含泥量不宜大于1%,其他性能指标应符合现行国家标准建设用卵石、碎石GB.，T14685的规定。3采用再生骨料时应符合现行国家、行业标准公昆凝土和砂浆用再生细骨料GBzT25176.混凝上用再生粗骨料GB/T25177、£再生骨料应用技术规程JeJ/T24O的有关规定：4.1.7 混凝土原材料掺合料应符合下列规定：I粉煤灰应采用符合现行国家标准6用于水泥和混凝土中的粉煤灰GBrr1596中不低于II级技术要求的粉煤灰。粉煤灰的应用应符合现行国家标准粉煤灰混凝土应用技术规范GB/T50I46的规定。2旷泄粉应采用符合现行国家标准用于水泥和混凝土中的粒化高炉矿渣粉GB/T18046中的不低于S95级技术要求的矿渣粉。3采用其他掺合料不得对混凝土及钢筋产生有害影响，使用前应进行试验验证。4.1.8 混凝土外加剂应符合下列规定：1外加剂品种和掺量:应通过试验室进行试配后确定，质量应符合现行国家标准斛昆凝土外加剂GB8076的有关规定，宜选用聚竣酸系高性能减水剂。2严禁使用氯盐类外加剂或其他对钢筋有腐蚀作用的外加剂。3混凝土外加剂的应用应符合现行国家标准灯总凝土外加剂应用技术规范B4.1.14 预制构件吊装及临时支掾专用的内埋式螺母或内埋式吊杆及配套的吊具所用材料均应符合现行国家标准混凝土结构设计规范GB50010的规定，吊环应采用HPB300钢筋或Q235B圆钢制作。4.1.15 钢板宜采用Q345钢。钢板的性能应符合X碳素结构钢和低合金结构钢热轧厚钢板和钢带3GB/T3274的规定。Ill连接材料4.1.16 预制构件连接用螺栓应符合现行国家标准£钢结构设计标准GB5OOI7的有关规定。4.1.17 钢筋的连接处理应符合现行国家、行业标准钢结构焊接规范3GB50661、E钢筋焊接及验收规程JGJI8等的规定。4.1.18 预制构件钢筋机械连接用套筒应符合现行行业标准£钢筋机械连接用套筒JGKT163及钢筋机械连接技术规程JGJlO7的有关规定。4.1.19 钢筋锚固板应符合现行行业标准£钢筋锚固板应用技术规程JGJ256的规定。4.1.20 预制混凝土构件连接采用预埋件的应符合现行国家标准*混凝土结构设计规范GB50010及G混凝十.结构耐久性设计规范GB/T50476等的有关规定.4.1.21 焊接材料、螺栓及锚栓等部件的材料应符合现行国家标准，*钢结构设计标准GB5(X)17,£钢结构焊接规范GB50661及现行行业标准*钢筋焊接及验收规程JGJ18等的规定IV防水材料4.1.22 止水带、止水条、防水涂料、防水卷材、防水砂浆、防水板密封胶等填缝材料，应符合现行国家标准地卜.工程防水技术规范GB50108的规定。4.1.23 钢板止水带应符合现行国家标准£钢结构设计规范GB5(X)17的规定。V其他材料4.1.24 预制混凝土构件预埋件应按照不同材料,不同品种、不同规格分类存放并标识；4.1.25 预制混凝土构件预埋件应进行防腐防锈处理并满足现行国家标准*工业管廊防腐蚀设计规范GB5(X¼6.涂置涂料前钢材表面处理表面清洁度的目视评定第I部分：未涂救过的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级GB.T8923.1,«涂覆涂料前钢材表面处理表面清洁度的目视评定第2部分：已涂潼过的铜材表面局部清除原有涂层后的处理等级GB.T8923.2涂被涂料前钢材表面处理表面清洁度的目视评定第3部分：焊边和其他区域的表面缺陷的处理等级GBfT8923.3的有关规定。5预制构件安装5.1 准备工作5.1.1 施工单位施工前应熟悉和审查施工图纸，掌提设计意图与要求。建设雎位应组织设计单位和各参建单位进行设计交底和图纸会审。5.1.2 段合装配式粽合管廊施工前应编制专项施工方案，超过一定规模的危险性较大的分项工程应对专项施工方案组织专家论证。5.1.3 施工单位应根据工程特点配置组织的机构和人员,施工作业人历应具备岗位需要的基础知识和技能，施工单位应对管理人员、施工作业人员进行质量安全技术交底。5.1.4 预制构件、安装用材料及配件等应符合设计要求及相关标准规定。5.1.6 施工现场应根据施工平面规划设置运输道路和存放场地，并应符合卜列规定：I现场运输道路和存放场地应坚实平整，并应有排水措施；2施工现场道路应按照构件运输车辆的要求合理设置转弯半径及道路坡度：3预制构件运送到施工现场后，应按规格、品种、使用部位、吊装顺序分别设置存放场地。存放场地应设置在吊装设备的有效起重范困内，且应在堆垛之前设置通道：4构件存放架应具有足够的抗倾置性能：5构件运输和存放对已完成结构、基坑有影响时，应经计算更核。5.1.7 预制混凝上构件安装前应进行测量放线，设置构件安装定位标识。测量放线应符合现行国家标准£工程测量规范GB50026的有关规定。5.1.8 吊装前应笑核吊装设符的吊装能力，应按现行行业标准N建筑机械使用安全技术规程JGJ33的有关规定执行，检杳更核吊装设备及吊具处于安全操作状态。5.1.9 段合装配式综合管施结构工程正式施工前，宜选择有代表性的单元或部分进行试安装，并按完善后的工艺组织施工。5.1.10 卷介装配式综合管廊工程施工尚应符合现行国家标准g城市综合管廊工程技术规范GB5O838、装配式混凝土建筑技术标准GB.T5I23I及现行行业标准装配式混凝土结构技术规程3JGJI等的规定。5.2 吊装5.2.1 吊装设备5.2.2 据构件的形状、尺寸、重量和作业半径等要求选择吊具和起重设备，所采用的吊具和起重设备及其操作，应符合国家现行有关标准及产品应用技术手册的规定。2吊装作业使用的专用吊具、吊索、定型工具式支掾及支架等应进行安全W、使用中应进行定期与不定期检查，确保其安状态.3吊点数量、位置应经计算确定，应保证吊具连接可靠，应采取保证起重设缶的主钩位置、吊具及构件重心在竖直方向上重合的措施。4吊装大型构件、薄壁构件或形状豆杂的构件时，应使用分配梁或分配桁架类吊具，并应采取避免构件变形和损伤的临时加固措施。5.2.3 预制构件吊运应符合下列规定：I构件应按照加装顺序预先编号，吊装时严格按编号顺序起吊：2吊索水平夹角不宜小于60°，不应小于45°：3构件在吊装过程中，应设置缆风绳控制构件转动：4应采用慢起、稳升、缓放的操作方式，吊运过程，应保持植定，不得偏斜、摇撰和扭转，严禁吊装构件长时间悬停在空中：5.2.4 底板、顶板宜采用框式吊具起川，出点位置应计算确定：双层段合式培板宜采用模数化通用吊梁四点起吊。5.2.5 构件吊离地面30cm时，应停止继续起吊，观察其构件是否水平及各吊点受力是否均匀，确保吊具安全且构件平稳后方可缓慢提升其构件。距离安装位置50Cln高时，应停止构件继续下降，检查所标示的垫块厚度与位置是否与实际相符，根据测址放出的其构件边线及揣线使其构件准确就位。5.2.6 预制构件吊装就位后，应及时校准并采取临时固定措施。构件就位校核与调整应符合下列规定：1竖向构件安装后，应对安装位置、安装标高、垂直度进行校核与调整：2水平构件安装后应对安装位置、安装标高进行校核与调整；3水平构件安装后，应对相邻构件平整度、高低差、拼缝尺寸进行校核与6现浇混凝土篇工6.1.1 段合装配式综合管.施的现浇部分模板施工前,应根据结构形式、施工工艺、设备和材料供应条件进行模板及支撑设计。模板及支探应满足承载力、刚度和推体稳定性要求。6.1.2 段合装配式粽合管廊浇筑混凝上前应检杳下列项11：1叠合装配式综合管制墙板安装前、顶板安装后应进行隐蔽工程照收，验收内容包括钢筋饵接质量，锚筋的尺寸、规格、数成'位置,预制构件的防水检查、迎合板表面处理等，并做好喊收记录：2预留洞口、管线槽口尺寸、位置是否正确，叠合板拼缝处的连接钢筋是否绑扎牢固：3段台侧墙、段合顶板的支撑体系是否按照设计或施工方案的要求进行设置:4预制构件拼缝处是否做好相应的封堵措施，以防止叠合层混凝土浇筑时漏浆。6.1.3 叠合装配式综合管廊浇筑混凝土过程应注意卜列项目：I叠合顶板构件安装前，宜先浇筑底板混凝十.，待底板混凝土达到设计强度的75%以后，再架立顶板，迎合顶板定位安装后不应挪动；2底板叠合层混凝土由端向另端浇筑，先将叠合层混凝土浇筑完成后，待混凝土初凝后浇筑侧墙反上30Ornm的混凝十浇筑至止水钢板中部即可：3侧墙与顶板浇筑时需对称浇筑并一次性浇筑到位。6.1.4 混嵌土的浇筑应在模板和支掾验收合格后进行。预留孔、预埋孔、预埋件及止水带等周边混凝上浇筑时，应辅助人工插捣。6.1.5 混凝土的配合比、骨料级配及流动性等性能指标需满足叠合侧地板混凝土浇筑要求.6.1.6 施工的留置及处理应符合下列规定：1各叠合装配式构件的现浇混凝土施工应连续浇筑，不得招置施工缝，设计有变形缝时，应按变形缝设计要求施工。侧墙不得留置垂直施工缝：2侧墙水平施工缝的留置应符合设计要求.设计无要求时，侧墙与底板之间的施工缝与底板上表面的距离不应小于30Ommo底板或顶板有腋角时，水平施工健与腋角顶部或底部的距离不应小于300m0各类构件之间的接健宽度不宜小于40m11i:3水平施工缝应采取防水措施，侧墙宜选用止水钢板、橡胶止水条等防水措施。6.1.7 现浇混凝土应及时进行养护，养护时间不少于141.6.1.8 现浇混凝十.施工与质量控制应符合现行国家标准£混凝土结构工程修工质量验收规范GB50204和混凝土结构工程施工规范GB50666的规定.6.1.9 叠合装配式综合管廊现浇混凝土施工除应执行本章节外,尚应符合本文件“第四章施工准备、第五章预制构件安装、第九章质量险收”的相关规定.7防水施工7.1 一般规定7.1.1 受合装配式综合管廊结构开洞、切割、打孔应经过设计同意。7.1.2 接合预制件混凝土强度必须达到设计强度的75%,方可进行安装连接施工。7.1.3 叠合装配式综合管廊防水施工应符合设计要求I1.应采用钢筋混凝土结构白防水和柔性防水相结合，以接缝防水为重点.7.1.4 叠合装配式综合管廊防水材料应有质量证明文件，防水材料进入施工现场应见证取样进行匆眩、合格后方可使用，防水材料的品种、规格、性能等应符合国家现行标准的有关规定和设计要求。7.1.5 段合装配式踪合管廊防水施工除应执行本章节外，尚应符合本规范“第四章施工准符、第五章预制构件安装、第六章现浇混凝土施工、第九章历量验收”的相关规定。7.1.6 防水工程施工及验收除应执行本规范外，尚应符合现行国家标准4地下防水工程脑fit验收规范GB50208、E地下工程防水技术规范3GB50108以及现行地方标准的相关规定。7.2 结构自防水7.2.1 叠合装配式构件安装前，会合预制件应复验合格；当预制件上有裂缝且宽度超过0.2mm时，应进行鉴定。7.2.2 受合预制件之间接防水胶的防水性能应符合设计要求.2.Omm57.4.9丙烯酸喷膜类防水涂料施工，喷枪应与基层面垂直，宜分二次达到设计厚度。7.5 钿部构造防水7.5.1 细部构造用的橡胶止水带、止水钢板、遇水膨胀橡胶止水条（胶）、注浆管和接密封材料等应符合设计要求。7.5.2 变形缝、施工缝、穿墙管（盒）、桩头和预留通道接口、通风口、吊装口、逃生口、预埋件等细部构造做法应符合设计耍求，严禁有渗漏“7.5.3 变形缝两侧混凝土基面应密实、洁净、干燥：密封材料应嵌填密实、粘接牢固，不得有开裂、鼓泡、塌陷的现象。7.5.4 中埋式橡胶止水带和背贴式橡胶止水带埋设位先应准确，其止水带的中心线应与变形缝中心线重合，止水带应固定牢固、平直、不得有扭曲现象。7.5.5 结构施工处的止水钢板位置、埋深应准确，应为所在结构部位截面的中间位置，埋深应为止水钢板宽度的中间值，止水钢板折边所形成的凹面应朝向迎水面。水平施工缝处止水钢板的连接应双面满焊，不得漏焊，焊缝高度不低于钢板厚度，搭接长度不得小于50咖.7.5.6 穿塔管的止水环与主管、翼环与套管应连续满焊，并应做防腐防锈处理。7.5.7 钻孔埋管的钻孔直径和成品孔径应符合设计要求。7.5.8 橡胶止水带在转弯处应做成圆弧形，钢边类橡胶止水带的转角半径不应小于200mm,转角半径应随止水带的宽度增大而相应加大。7.5.9 橡胶止水带表面无油物、无明显弯曲等现象.7.6 .10橡胶止水带外观质量要求如下：1止水带中心孔偏差不允许超过壁厚设计值的1/3.2橡胶止水带表面不允许有开裂、海绵状等缺陷.3在Im长度范围内，止水带表面深度不大于2mm面枳不大于IOmm的凹痕、气泡、杂质、明疤等缺陷不得超过3处。8施工安全与绿色施工8.1 施工安全8.1.1 基坑支护、土方作业安全应符合现行国家、行业标准土方与爆破工程施工及验收规范AGB50201、&建筑地基基础工程施工规范GB51004、6建筑基坑工程监测技术规范3GB50497,（建筑基坑支护技术规程JGJ120、建筑施工土石方工程安全技术规范JGJI80、湿陷性黄土地区建筑基坑工程安全技术规程JGJ167等规定。8.1.2 施工机械操作应符合现行行业标准建筑机械使用安全技术规程JGJ33的规定，应按操作规程进行使用，严防伤及自己和他人。8.1.3 施工现场临时用电的安全应符合现行行业标准6施工现场临时用电安全技术规范JGJ46和用电专项方案的规定。«.1.4对支护结构、重要管线、临近建筑物等应按相关标准进行施工监测.8.1.5 开挖的基坑边坡与深基坑,应按设计要求及时进行支护结构的施工及坡面防护，不应长时间曝露。8.1.6 施工单位应根据综合管廊工程特点进行重大危险源的辨识，编制安全专项施工方案。8.1.7 施工单位应在施工现场建立消防安全责任制度和应急预案，确定消防安全贡任人，配备消防设施和灭火器材，确保消防安全道路畅通。8.1.8 施工期间应保证作业区域有足够照明，综合管廊内作业应采取通风措施，确保内外空气流通。8.1.9 在电缆廊道、排风嗓井或地下潮湿场所等部位施工时照明灯具应采用24V及以下安全电压供电或采取22OV电压投光灯照明。8.1.10 在综合管廊基坑临边、结构临边、综合管廊内预留口、通道口、人员出入口、川装口、通风口等处，应设置安全防护措施并设置警示标识，当采用防护栏杆时，其仃效高度不应小于1.2m,«.1.11当福合装配式综合管廊施工涉及地下管线的保护'迁改施工时，应提前编制专项施工方案，施工时进行旁站，避免造成管线破坏。«.1.12叠合装配式综合管廊施工应与道路交通管理等部门密切联系.施工区域应有封闭的隔齿围护，道路交通疏导应有齐全的引导与警示标识，围护与疏导应9质量验收9.1 一般规定9.1.1 登合装配式综合管廊施工质量验收应符合国家现行标准£建筑工程施工质量验收统标准3GB5O3OO、混凝土结构工程施工质员验收规范GB5O2O4、6混凝土结构工程施工规范GB50666、6装配式混凝土结构技术规程JGJI的有关规定。9.1.2 福合装配式综合管廊施工应按现行国家标准夕建筑工程施工质量验收统一标准3GB50300的有关规定进行单位工程、分部（子分部）工程、分项工程和检验批的划分及质盘验收。见附录A。9.1.3 福合装配式综合管廊结构工程施工的原材料、部品及构配件均应按检验批进行进场验收。9.1.4 叠合装配式综合管廊结构中预制构件的叠合面应符合设计要求。9.1.5 微合装配式综合管廊结构连接节点及接合构件浇筑混凝上前，应进行隐蔽工程验收。隐蔽工程验收应包括F列主要内容：I预制混凝土构件粗糙面的质量，键槽的尺寸、数量及位置：9.1.6 号、规格、数地、位置及间距，箍筋弯钩的弯折角度及平直段长度：9.1.7 接方式、接头位置、接头数量、接头面积百分率、搭接长度、锚固方式及锚固长度：9.1.8 预留管线的规恪、数量及位置；9.1.9 项目。9.1.10 段合装配式综合管廊混凝土结构子分部购收时，除应符合现行国家标准6混凝十.结构工程施工质量险收规范GB50204要求提供的资料外，尚应提供下列资料：1工程设计文件、预制混凝土构件安装施工图及预制构件加工制作样图：2桎合构件和现浇混凝土的主要材料和配件的痂址证明文件、进场验收记录及抽样更验报告：3预制混凝土构件安装施工记录：4后浇混凝上部位的隐蔽工程检件验收文件；5外强合地板防水施工质量检验记录：6叠合混凝土装配式结构分项工程质量验收文件：7段合装配式综合管廊工程的其他文件和记录；8叠合装配式综合管廊工程的重大质量问题的处理方案和验收记录：9其他相关的质量证明文件等资料。9.2 地基处理验收会合装配式综合管廊地基处理的施工质量脸收应符合现行国家标准名城市综合管廊工程技术规范GB50838、£建筑地基基础工程施工质量验收标准GB50202、£建筑与市政地基基础通用规范GB55OO3、行业标准建筑地基处理技术规范JGJ79的相关规定。9.3 构件进场验收I主控项目9.3.1 预制构件的质量应符合本规范、国家现行相关标准的规定和设计的要求。检查数量：全数检查。检验方法：检查质量证明文件或质量险收记录.932预制构件进场时，预制构件结构性能检验应按现行国家标准混凝上结构工程施工质量验收规范GB50204的有关规定进行验收。检查数垃：每批进场不超过100o个同类型构件为一批，在每批中应随机抽取一个构件进行检验。检验方法：检查结构性能检验报告或实体检验报告。9.3.3 不可单独使用的接合茂制构件，进场时可不做结构性能检脸。但应采取下列措施：1施工单位或监理单位代表应驻场监造生产过程：2当无驻厂监造时，预制混凝土构件进场时应对其主要受力钢筋的数量、规格、间距、保护层厚度及混凝土强度等进行实体检验：检验数疥：同一类型预制混凝土构件不超过1000为一批，每批随机抽取构件数量的2V且不少于5个构件。检验方法：检查结构性能检验报告或实体检验报告。9.3.4 预制构件的外观质量缺陷根据其影响结构性能、安装和使用功能的严立件预埋板于混凝土平面前差0.-5尺量9.3.9 预制构件粗糙面的外观质量、键槽的外观质量及数量应符合设计要求。检查数显：全数检查。检验方法：观察、量测。9.4 构件安装改收I主控项目9.4.1 预制构件吊运时混凝土强度必须符合设计要求和本规程的规定。检查数量：按批检查。检杳方法：检查构件检验报告。9.4.2 预制构件安装时的临时固定与支探措施，应符合设计、专项施工方案要求及国家现行有关标准的规定“检杳数量：全数检查。检验方法：观察。9.4.3 会合装配式综合管廊施工后，其外观质量不应有严重跳陷，且不应有影响结构性能和安装、使用功能的尺寸偏差。检查数员：全数检查。检验方法：观察，量测，检查处理记录。n一般项目9.4.4 福合装配式综合管廊的施工尺寸允许偏差及检验方法应符合设计要求，当设计无要求时，应符合表9.4.4中的规定。检查数量:按伸缩缝或施工段划分检验批。在同检验批内，对叠合式测壁、会合式中陶墙、叠合式顶板、会合式底板，抽查10%,且不少丁3件.«9.4.4覆制构件安装尺寸允许偏差及检3方法编号项目允许偏差（mm）检验方法1构件中心线对轴在位置登向构件（侧壁、中隔墙）8尺量检查水平构件（底板、顶板52构件标高例壁、中隔指、底板、膜板±5水准尺或尺址检查3构件垂直度例第、中隔墙6m5垂线、经纬仪、全站仪晶测>6m104相邻构件垂宜度竖向构件（恻壁）IO垂线、经纬仪、全站仪量测5相邻构件平整度竖向构件（侧夔、中隔墙）5铜尺、塞尺显羽水平构件（顶板底面3底板顶面不带垫层3带堂层36构件搁置长度水平构件（顶板）±10尺录检查7侧壁、中隔墙、顶板接健宽度±5尺量检查9.5 构件连接险收I主控项Fl9.5.1 预制构件采用焊接连接时,钢材焊接的焊缝尺寸应满足设计要求,焊缝质址应符合现行行业标准钢筋焊接及验收规程JGJ18的有关规定.检查数量：现行行业标准£钢筋焊接及验收规程JGJ18的有关规定审定。检验方法：检查质量证明文件及平行加工试件的检验报告。9.5.2 段合侧壁及接合中隔墙底部水平拼Si处的混凝土必须浇捣密实，养护充分，其强度必须达到设计要求及现行国家标准行昆凝土结构工程施工质量购收规范GB50204的规定.检杳数量：每层全数检杳。检查方法：观察，检查标准养护龄期28d试块报告及施工记录。9.5.3 福合侧壁及叠合中隔墙空腔内的混凝土必须浇捣密实，养护充分，其强度必须达到设计要求及现行国家标准混凝土结构工程施工质量验收规范GB50204的规定。检隹数量：按批检验。检查方法：按现行国家标准混凝土强度检验评定标准GB/T50107的要求进行。9.5.4 硕制构件校合部位浇筑混凝上时，后浇混凝上强度应符合设计要求。翅边和起泡等缺陷。检查数量：全数检查。检验方法：观察检杳工程实体和检查隐蔽工程验收记录。3、卷材防水层外贴法施工时，立面卷材接槎的搭接宽度，高聚物改性沥青类卷材应为150mm,合成高分子类卷材应为100n且上层卷材应彘过下丛卷材。检查数显：全数检查。检验方法：观察检查工程实体和尺址检查.4、卷材收头处理应符合设计要求。检查数员：全数检查。检验方法：观察检杳工程实体和枪铿隐蔽工程验收记录。5、恻墙卷材防水层的保护层与防水层应结合紧密，保护层厚度应符合设计要求。检杳数量：全数检查。检验方法：观察检查工程实体和尺员检查。6.卷材搭接宽度的允许偏差应为-Iomm“检查数量：全数检查。检验方法：观察和尺员检查。9.6.3防水涂料险收标准I、防水涂料防水层分项工程检验批的抽样检验数量，应按施工面积每100m抽查1处，每处Iom，且不得少下3处.I主控项目1、防水涂料的原材料及配合比必须符合设计规定。检查数量：每批抽查:每100l为一批,不足100t按一批抽样.检验方法：检查产品合格证、产品性能检测报告、计量措施和材料进场检险报告。2、防水涂料的粘结强度和抗渗性能必须符合设计要求。检查数量：每批抽直：每100I为一批，不足100t按一批抽样。检验方法：检查防水涂料粘结强度、抗港性能检验报告.附录A叠合装配式综合管廊工程的分部分项工程划分表表'要合装配式第冷管廊工程的分部分项工程划分单位1«子单S分事Xa于分工S分事工S检Ift批9本体Ie«S«:E方工程施工测量，土方开挖,土.方方网域，场堆平整接近水能工长慎层)基坑支护震注机排桩用护坳,银桩用护墙,吸合桩W护墙,察钢水泡土搅拌堵.土仃墙,地F连续垓,水泥土库力式岩墙,内支撞.他杆)1.jI体结构相结合的基城支护水泥土桩，钢及Sl凝土支博,格构柱,诡工测%监控最测按他工段或变形缱位P，总分抬抬批地下水柱州降水与排水.M«每篇工段JttW灰土地茹砂和砂石地理.土工合成材料坳基.强夯地延.砂石极史合地葩.Ai压旋啜豺注浆地压，Ii和灰十.挤左桩亚介堆雁，注裳地扎，水泥粉煤灰碎石机堆y,夯实水能土机北台地茶.水泥土携林机地M按篇工段或变形继位ZlK分检验批主体叠合预IW件办合预制构件进场，免合预制构件安装与连接.钢筋.桢板.海凝土按能1：段和变形继佗巴总分抬抬批现浇混凝土结构钢舫，模板,在我上，现浇结构按俺1：段和变形继位跳划分检验批防水ZS/站构门防水水泥砂浆防水层卷材防水层涂料防水层，缴料板防水层，刖都构造防水.注浆防水，防水基层，防水保护层按施I：段和变形继位Pl1分按股批附录B工种（工序）间交接质量检查记录表B工#（工/料间交接质，检杳记录表单位子/位工程名林总承包Mir单位项目负员人上边工种（工序）名称下道工序（工种）名称移交方白吉记录承接方检直记兼施工依据及自查意见I戊杳依据及履置意见1移交工种（Iff）氽耍M项说明：承接方要求返工、改进意见：专业工长（施工员）.施工班如长专叠工长（施工员）I6K工班姐长】5说明r能工的位检杳结JK项H专业技术负费人：年月日Ifl理的位验收R论专业您理工程fl年月日附录F（子）分部工程质量验收记录表F分保工程质鱼收记录编号:单位（子单位）工程幺林子分部工程ttM分项工程Jfttt施工冷位项目负责人技术<j½nt>负也人分包单位分包球位负方人分包内容子分部工W分项工烈校验批KtG被工单位检依结果监理单位验收结论版架控制资料安全和功能松蛉结袅双燃侦/检发结果练合一;:M能工单位项HftMA年月日勘察用长项目负也人I年月HiSil冷位项目负责人I年HB宗理冷位总监理工程师I年月H注：I地超与咫碎与觥1程的验收应由就1人初察、设计单位项目负衣人和总KI理工程册等加并签字.2主体结构、节能分解工程的验收应由施工、ISiI中位项目负贯人和总监理工程珅警加并提字.附录G单位工程质量竣工验收记录表（；单位工程用量竣工验收记录a9三工程名移结构类51工程造价/建筑双模施工的（4技术负点人开工日期项目短理项目技术负责人竣工日期序号项目验收记戏验收结论1分部工林共分部,经微符合设计反标准规定分部2版收拄制资料核资共rfi,经核会符合奴定顼.3安仝卬主要使用功能核查及抽先结果共检过项.符令规定项.共独花项，符合规定Ifl.经返工处理符合双定项4税愫喳量验收共抽式项，达到“好”和-一段-的项,经返佬处理符合要求的J85综合验收结论加验收举1，建设冷（更（公章）监理单位（公章）姓工中也（公章）设计冷位（公章）防总吨位（公章）单位（项目）负员人：年总监理工程师：年月日单位负责人（或项目经理）：年月单位（项目）负责人：年月日敢位项目负员人：年月日注；冷位工程验收时,验收签字人葛由相应单位的法人代发珏面授权.附录H材料、成品、半成品、配件、器具质量验收记录表H材料、成品、半成品、配件、4»具质量验收记录编号：工程名检专业工程类别品名赛洛、型号生产厂*厂址进场放V生产日期进场H期产品有效期序号松杳验收项口验收记录险收结论1品名、规格、型号、使用标准、步图等级2外观、怙的.但笠3生产（IMiS）厂家.售产（IW造）日期.产拈有收期本文件用词说明I为便于在执行本文件条文时区别对待，对要求严格程度不同的用词说明如下：I）表示很严格，非这样做不可的：正面词采用“必须”，反面词采用“严禁”：2）表示严格，在正常情况下均应这样做的：正面词采用“应”，反面词采用“不应”或“不得”：3）表示允许稍有选择.在条件许可时首先应这样做的：正面词采用“宜”，反面词采用“不宜”：4）表示有选择，在一定条件卜可以这样做的，采用“可”。2标准中指明应按其他有关标准执行的写法为：“应符合的规定”或“应按执行”。编制说明孀台装配式综合管廊施工及验收规程经中国市政工程协会于XX年XX月XX日以XX年第XX号公告批准发布。本文件制定过程中，编制组对国内段合装配式综合管脾项目进行了广泛调杳研究，总结了我国叠合装配式综合管廊的先进实践经验，同时参考了国内外会合装配式综合管廊的先进技术法规、技术标准。为使丁广大规划、设计、施工、学校等单位有关人员在使用本文件时能正询理解和执行条文规定，叠合装配式综合管廊施工及验收规程编制组按章、节、条顺序编制r本文件的条文说明，对条文规定的目的、依据以及执行中需注意的有关事项进行了说明。但是，本条文说明不具备与文件正文同等的法律效力,仅供使川者作为理解和把握文件规定的参考.目录4施工准备494.2叠合预制件494.3地基处理495预制构件安装505.1准备工作505.2吊装507防水施工519质量验收529.1一般规定529.3构件进场验收529.6防水工程验收527防水施工7.1.6通合装配式综合管廊防水体系痂量的好坏，受施工过程中各个环节的影响,可谓“牵一发而动全身”，所以对防水施工的要求必须以“第四章施工准备、第五章预制构件安装、第九章步址险收”等章节为基珈进行更多的约束和指导.9质量验收9.1 一般规定9.1.5隐蔽工程反映钢筋、现浇结构分项工程施工的综合质量，后浇混凝土处的钢筋既包括预制构件外伸的钢筋，也包括后浇混凝十中设置的纵向钢筋和筵筋.在浇筑混凝土之前进行隐蔽工程验收是为了幽保其连接构造性能满足设计要求。9.3构件进场验收9.3.2结构性能检除：所检构件在设计外加荷教作用下，测属其挠度、裂缝宽度实测值是否符合设计要求。实体检验：无驻场监督时，主要受力钢筋数童、规格、间距及混殴土强度、混概上保护层厚度等进行实体检验。9.6防水工程验收9.6.4根据4GB50838-2015城巾,综合管廊工程技术规范8.6.1条第条,综合管廊结构变形缝的最大间距应为30Ub结合西宁管廊、银川管廊、南昌管廊、天津管廊等众多实体管廊工程项目可知，因号虑管廊结构变形缝会受外部因素影响而发生各种变形，管榭结构变形缝处采用的止水带通常为柔性材料，即橡胶止水带。ICS号中国标准文献分类号团体标准T/CMEAXX-2023叠合装配式综合管廊施工及验收规程TechnicalStandardfbrConstructionandacceptanceofcomposite
