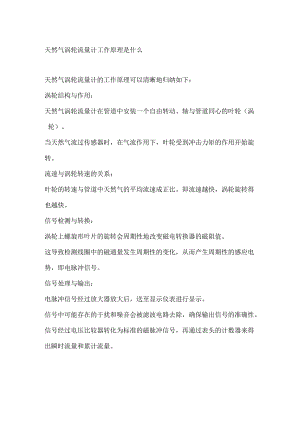

    天然气涡轮流量计工作原理是什么.docx

    天然气涡轮流量计工作原理是什么天然气涡轮流量计的工作原理可以清晰地归纳如下:涡轮结构与作用:天然气涡轮流量计在管道中安装一个自由转动、轴与管道同心的叶轮(涡轮)。当天然气流过传感器时,在气流作用下,叶轮受到冲击力矩的作用开始旋转。流速与涡轮转速的关系:叶轮的转速与管道中天然气的平均流速成正比。即流速越快,涡轮旋转得也越快。信号检测与转换:涡轮上螺旋形叶片的旋转会周期性地改变磁电转换器的磁阻值。这导致检测线圈中的磁通量发生周期性的变化,从而产生周期性的感应电势,即电脉冲信号。信号处理与输出:电脉冲信号经过放大器放大后,送至显示仪表进行显示。信号中可能存在的干扰和噪音会被滤波电路去除,确保输出信号的准确性。信号经过电压比较器转化为标准的磁脉冲信号,再通过表头的计数器来得出瞬时流量和累计流量。传输与调控:计算得到的流量数据可以上传到P1.C柜并显示在工控机上。通过Tl星通信或以太网等技术,数据可以传输到调控中心进行远程监控和管理。流量计算公式:流量计算公式通常涉及工况体积流量(qf),流量计每秒的脉冲数(N)以及流量计仪表系数(k)等参数。具体公式为:qf=N/k,其中k为Vm3O产品特点:天然气涡轮流量计具有多种特点,如优质合金涡轮、进口专用轴承、计量室与通气室隔绝保证安全性、可检测被测气体的温度、压力和流量等。通过上述工作原理,天然气涡轮流量计能够准确、可靠地测量天然气在管道中的流量,为天然气计量和调控提供重要依据。
