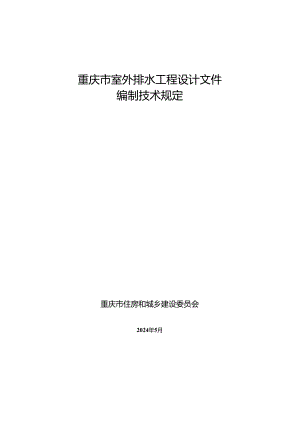

重庆市室外排水工程设计文件编制技术规定2024.docx

重庆市室外排水工程设计文件编制技术规定重庆市住房和城乡建设委员会2024年5月根据重庆市住房和城乡建设委员会关J：下达2023年度勘察设计行业创新研究与能力建设项目和绿色建筑配套能力建设项目计划的通知3（渝建勘设（2023）31号）的耍求，重庆市城镇排水事务中心会同重庆市勘察设计协会等单位在总结£市政公用工程设计文件编制深度规定（建质（2013）57号）、6重庆市市政工程初步设计文件编制技术规定（2017年版）、6重庆市市政工程施工图设计文件编制技术规定（2017年版和重庆市市政公用工程方案设计文件编制深度规定（2013年版实施效果的基础上，结合近年来规范标准的更新和行业管理需求，充分考虑山地城市特点，分析研究了室外排水工程设计文件编制内容、编制深度和表达形式等方面的要求，并广泛征求意见，编制形成本技术规定，作为设计文件编制的技术依据。本技术规定对重庆市范围内新建、改建和扩建室外排水工程设计文件的编制作出了具体规定，包括方案设计、初步设计和施工图设计阶段。本技术规定由全庆市住房和城乡建设委员会负责管理，由全庆市城镇排水事务中心、武庆市勘察设计协会水系统分会负责具体内容解择。主编单位：重庆市城镇排水事务中心参编单位：重庆市助察设计协会重庆大学建筑规划设计研究总院有限公司重庆汇中建筑施工图设计审查有限公司林同楼国际工程咨询（中国）仃限公司中国市政工程中南设计研究总院有限公司中国市政工程华北设计研究总院有限公司重庆市市政设计研究院为限公司重庆市设计院有限公司重庆纵横工程设计有限公司中煤科工Ift庆设计研究院（集团）有限公司里庆市勘测院中机中联工程有限公司中冶赛迪工程技术股份有限公司主要起草人：祝飞周倩倩盛国荣龚安军何丹冯暑邓瑛胁马念贾建青冉E徐振龙毕生兰马蜀朱贞臻袁江贺茂卿赛金强敖良根陈爽冯杰李进丰易海涛肖龙张为周炯张锐期露姜宗海服立朝吴欢刘锋刚田沁未李晓渝付奈皮家悦黄成胡斌Bl洋张国军周莉吴琴刘宏伟韩版柳铳黄文钟段婵娟里可郑晓宇冉浩吴峙李莹莹杨梅刘恋秋程世彪王徵煤王炜杨韵向翌杨典东郎坤铭赵欢翁文江罗颖陈俊宇肖哈黄清林曹晓艳刘伸主要审查人：张智罗昭辉韩乔刘智刚谭洪强目录1 总M12 外建水工程方案设计文件制技术提定22.1 设计说明书22.1.1 概述22.1.2 总体设计52.1.3 方案论证82.1.4 工艺设计Il2.1.5 建筑设计172.1.6 结构设计172.1.7 供喔通风与空调设计182.1.8 供电设计182.1.9 仪衣及自控设计192.1.10 消防192.1.11 环境保护192.1.12 节能192.1.13 其他192.1.14 主要工程数崎、材料及设需表202.1.15 投资及主要技术势济指标202.1.16 附件202.2 设计图纸202.2.1 总体布置图202.2.2 排水管束和再生回用水管道工艺202.2.3 雨水两带设施工艺212.2.4 泵站及污水处理厂（包括再生网用水厂、水质净化厂）工艺212.2.5 水环境治理工艺222.2.6 建筑设计232.2.7 其他243 外排水工程初步设计文件制技术提定253.1 设明书253.1.1 概述253.1.2 区域概况和建设条件263.1.3 总体设计283.1.4 方案论证303.1.5 工艺设计323.1.6 建筑设计493.1.7 结构设计503.1.8 供暖通风与空调设计543.1.9 电气设计543.1.10 仪表及自控设计553.1.11 机械设计（必要时）563.1.12 总工程数量表、设符及主要材料表563.1.13 环境保护与水土保持563.1.14 劳动保护和安全卫生573.1.15 消防573.1.16 节能573.1.17 其他573.1.18 新技术应用及拟开展的专题技术研究(必要时)583.1.19 设计概算简况及主要技术经济指标583.1.20 存在问题和建议583.1.21 附件583.2 设计图纸583.2.1 总体布置图583.2.2 排水管条和再生同用水管道工艺593.2.3 雨水网蓄设俺工艺603.2.4 泵站及污水处理厂(包括再生回用水厂、水质净化厂)工艺613.2.5 水环境治理工艺623.2.6 海绵城市设计633.2.7 建筑设计643.2.8 结构设计643.2.9 基坑与边坡工程设计653.2.10 供暧通风与空调设计653.2.11 电气设计663.2.12 仪表及自控设计663.2.13 机械设计663.3 倍息模型663.3.1 基本规定663.3.2 交付要求674 外建水工程工BB设计文件”技术提定7()4.1 *计MI总说明704.1.1 工程概况704.1.2 设计依据704.1.3 对初步设计的优化和变更704.1.4 规范、强制性标准符合情况704.1.5 工艺设计714.1.6 建筑设计804.1.7 结构设计844.1.8 供暧通风与空调设计864.1.9 电气设计914.1.10 仪表及自控设计924.1.11 采用的新技术、新工艺、新材料934.1.12 施工安装注意事项和验收要求934.1.13 运行管理要求和注意事项934.2 设计留版934.2.1 工艺设计944.2.2 建筑设计I(X)4.2.3 结构设计KM4.2.4 供暧通风与空调设计1094.2.5 电气设计Ill4.2.6 仪表及自控设计Ill4.2.7 机械设计1124.3 侑息模B1124.3.1 基本规定1124.3.2 交付要求1131.1 为规范重庆市室外排水工程设计文件编制工作，促进设计成果质量提高，满足安全可靠、技术先进、经济合理的要求，推动源头减排、节能降碳和资源循环，依照国家相关规定，结合本市实际情况，制定本规定.1.2 本规定适用于全庆市范围内新建、改建、扩建的室外排水专项工程和附底排水工程，主要包括水处理工程（污水处理厂、再生回用水厂、水质净化厂）、排水管渠系统工程（雨污水管槃、再生回用水管道、泵站、雨水调蓄设施）和水环境治理工程（控源截污、生态修安、活水补水、水历监测）等。1.3 本规定包括方案设计、初步设计和施工图设计阶段其他设计和研究阶段技术文件的编制可参照执行。1.4 设计文件的完整性和编制深度除应满足本规定外，还应满足国家关于设计文件编制的相关要求。设计文件的章节顺序、编排方式可参照本规定：可根据项目具体情况对本规定内容进行合理取舍，或按需增加必要的内容：附属排水工程和小型排水工程可适当简化。【本规定对设计文件的完整性和编制深度提出要求，专业技术方面的要求按相关技术标准执行，不在本规定之列。项目涉及的内容，设计文件中应完整表达、深度满足，项目不涉及的内容设计文件中不必提及。设计文件编排的逻辑、顺序由设计人自行谶定，本规定不做要求。】1.5 除排水工艺专业以外的其他建筑、结构、电气、仪表及自控、建筑给水排水、暖通、景观、经济等专业和海绵城市、节能绿建、装配式、信息模型、边坡基坑、涉河、涉轨、危大工程等专项，除应符合本规定外，尚应满足国家和武庆市对设计文件编制的相关要求。2宣外排水工程方案设计文件编制技术规定2.1设计说明书21.1献1项目(1)简述项目提出的背景、项目区位、工程地点、项口服务范困、项目前期研究情况.(2)简述项口分期建设楮况及各期服务年限、建设规模、主要工程内容、主要经济指标和项目投资。【分期建设的项目说明各分期对应的年限,说明各分期的规模和主要工程内容.工程内容主要包括：排水管集或再生回用水管道走廊布置：主要的管材、规格、数量、主要敷设方式：泵站的位置、占地面枳、近远期规模、结构型式：雨水调蓄目的、调蓄设施的数量、设置位置、有效容积、谢蓄类型、水池结构型式：处理厂(包括污水处理厂、再生回用水厂和水质净化厂)近远期设计规模、排放标准、主要处理工艺、是否为地下式、尾水排放方式和污泥处理处置方式：水环境治理项目主要的点源面源污染控制措施、内源污染治理措施、水体水质保障措施、基流保障措施、水动力改善措施、水生态修复措施、滨水空间打造、配套设施完善、智慈管理措施等。简介项目的主要工程数量、主要建(构)筑物、总用地面积、总建筑面积、容积率、建筑密度、绿地率等指标，以及项目总投资。1(3)展示效果图(若有【厂站或曳杂的架空管渠工程宜展示效果图,水环境治理项目涉及滨水空间打造时宜展示效果图。2设计依据(1)国家法律法规及有关方针政策性依据文件。(2)业主的设计任务书、委托书及有关的合同、协议书。(3)国土空间规划、与排水相关的各类专项规划、现状排水管网和其他综合管网资料、水质监测资料、各类专项论证报告和其他相关资料。【其他相关资料包括：上一阶段批史、主管部门批狂、上级督察整改交办文件,沟通意见及各种会议纪要等，专项论证报告包括工程地明评价报告、环境影响评价报告、社会稳定风险评估等。】（4）改扩建工程原有设计资料、竣工资料和现有排水设施检测评估资料（若有）。【可根据需要提出对现有排水设施进行检测评估。对于雨污分流改造.原则上应调查至错接源头，达到分流目的。对于管网痂量缺陷整治，可先通过观察流量、污染物浓度和淤堵情况进行简维排查，逐步缩小范围，必要时再采取精细化的检测手段。）（5）采用的主要规范和标准。【排水专业主要包括：d城乡排水工程项目规范GB55027,室外排水设计标准GB50014.城市污水处理工程项目建设标准（建标198）、地表水环境质量标准GB3838sW城镇内涝防治技术规范3GB51222,£城镇雨水调蓄工程技术规范GB51174,£建筑与市政工程抗震通用规范GB55002、山地城市室外排水管渠设计标准DBJ50/T296、山地城市内涝防治技术标准DBJ50/T-427等，列出的技术标准须与本工程有关且为有效版本。除J'规范标准以外，还应满足G重庆市建设领域禁止、限制使用落后技术通告的规定。13区域概况（D示意项目区位简图，简述区域自然条件，简述排水流域概况和水体所在流域概况。【自然条件包括地理位置、地形地貌、水系、气飘（包括宙电八水文、工程地质、地震、水文地质等，排水流域概况包括流域面积、排水管网和厂站基本情况等，流域水环境治理项目概况包括汇水流域面积、河道长度、湖库水体面积、水域功能、河湖水系基本情况、主要干流支流水系特征、多年径流和洪水等水文气象条件。1（2）简述城镇概况、区域经济社会现状和规划发展情况。【简述城镇和项目所在区域的经济社会现状，简要介绍总体（区域）规划等上位规划情况，简述本项目与总规的符合性。流域水环境治理项目涉及滨水空间打造时，简述区域文化特色“】4排水系统(流域水环境)现状(1)说明现状排水体制，简述现有排水设施和再生水回用设施的位置、规模、处理工艺、服务范用、人口数量和运行情况，简述水环境污染情况、内涝积水情况和排水系统存在的其他问题。【排水系统现状包括：排水泵站及调蓄设施运行情况，雨污水管道分流情况，雨污混接情况,合流或混流系统截流倍数和被流量控制措施,排水管集病害情况，外水入渗情况，污水收集率，溢流污染情况，易涝点情况，污水处理J.早季进厂水侦水量和雨季进厂水旗水量,尾水达标情况，厂内能耗、药耗、补充碳源情况，污泥脱水后的含水率，污泥处置出路是否稳定保障，除厂内自用以外的尾水再生利用情况。可提供现场调研的影像资料。】(2)水环境治理项目：根据水质监测资料分析说明水环境质量现状和变化情况；筒要说明污染源调杳、排水管网普查、处理厂调包、沿岸排水口调杳、陆域和水生生态系统调杳、水资源调杳、防洪排涝调查情况：简要分析说明水环境、水生态、水资源、水安全、水景观、水管理等方面存在的问题，简要分析说明水体黑见、富营养化或水历不达标的原因.【水环境质量宜根据近年长期的水质监测资料进行评判：污染源调包包括生活污染源、工业污染源、城市面源、农业面源、固体废弃物等污染源的主要污染物排放情况，结合泥质检测资料分析是否存在底泥淤积情况、是否对水体构成内源污染：排水系统调查包括流域重要樗水户持放情况、排水管渠缺陷、雨污混接情况、搬流制系统溢流情况、污水收集率和处理率、污水处理厂尾水排放标准等：调查沿岸污水直排口、溢流口和雨水排口：生态系统调查包括生境调查，水生动植物、滨水带和岸上动植物的调查，并分析生物多样性和群落特征：水资源调查包括流域汇水范闱、补给水源、多年径流情况、基流保障情况、湖库换水周期等：防洪排涝调查包括护岸桎定情况、水土流失情况、岸线侵占情况、河道冲淤情况、各频率洪水位、防洪达标情况等；分析说明存在的问题和水质不达标原因。J(3)改扩建工程简述原设计概况和实际运行情况，简要评价运行效果，分析存在的问题.5相关规划简述给水规划、排水规划、再生回用水规划、污泥处理规划、排水防涝规划、海绵城市建设规划、防洪规划和其他相关规划和实施方案与本工程相关的主要内容。6对规划或上一阶段研究成果的优化和变更说明方案设计对规划、可行性研究成果和其他相关研究论证结论的执行情况，简述方案设计优化或变更的内容。【重点叙述对前期成果进行优化调整和变更的内容。若对前期批夏成果进行了实质性调整，方案设计中须提出，并按本规定充分论证其合理性。12 .1.2总体设计【本章节的方案论证是指涉及选址、总体规模和系统总体布置等重要内容的方案比选论证。】1建设目标和设计思路简述项目建设的预期H标和需要解决的问题，水环境治理项目简述考核指标，分析项目的特点、技术盘点和难点，针对性提出设计原则和技术路线。分期建设时分别说明。水环境治理项目的建设目标通常包括水质目标、自然岸线恢史目标、基流保障目标、海绵城市建设目标和滨水空间打造目标等，考核指标通常包括主要的水质指标、生态指标、海绵城市指标等，技术路线通常是通过控源截污、生态修豆、基流保障、水动力条件改善、水体自净能力提升等方式实现治理目标。J3 180«(1)根据人口数量、用地性质和面积、用水量标准，结合供水量、污水圻现状调查资料和区域发展趋势，预测工程设计服务年限的生活污水量，并考虑工业废水排放附、地下水入港地和截流雨水注，论证说明污水干管、泵站和污水处理厂分期建设规模。（2）过杂的再生同用水系统对供水干管、泵站、分区等布理方案进行技术经济比较，提出推荐方案，必要时列出供水系统示意筒图，【“熨杂”系指地形、地质、用户分布情况笑杂，导致管路定线、泵站高程和位置选择、供水压力分区等存在多种可供选择的总体布局方案的情况。（3）排水采用泵站提升、管路架空敷设或非开挖敷设时，进行技术经济比较，提出推荐方案。（4）水环境治理项目：对排水管网分流改造与末端截流进行比选论证，对底泥原位治理与清淤进行比选论证，对调水补水、设置水质净化厂与污水处理厂尾水再生回用补水进行比选论证，提出推荐的综合治理方案。【对建筑小区和市政排水管网进行彻底分潦改造和病害整治可以从源头上控制污染负荷进入水体，短期无法彻底根治时也可采取末端截流溢流和（或）水质净化方式削减入河污染负荷；河道和湖库底泥可根据具体情况采取原位治理（陵盖或生物化学修更）和清淤方式（带水作业或放干作业）控制内源污染：基流不足时可以采取上游湖库调水补水、设区水质净化J.站或尾水再生回用方式进行补水：水质净化厂站通常旱季从布政污水管取水净化后作为枯水季节生态基流的补充，或者早季用于不适合截流进入市政污水管网的低浓度污废水的净化，雨季用于初雨净化。此类重要的总体技术方案需进行比选论证.】2.1.3此处的方案论证是指除选址、总体规模、总体布置以外的技术措施的方案比选论证。也可纳入“工艺设计”牵节进行论证。1污水ft三哪式的建设地下或半地下污水处理厂（包括再生回用水厂、水质净化厂）时，对必要性和可行性进行充分的比选论证。【对地下污水处理厂建设形式进行论证，包括地上式、半地下式、地下式等形式进行技术经济比较0可主要从环境友好（对城市价值影响）、建设条件（地形、地质、地下空间利用等）、技术难度、经济可行等方面进行论证。2处理处置工艺论证分析说明主要的处理指标对型：对污水处理、再生回用水处理、溢流和初雨净化处理工艺进行多方案技术经济比较：对除见工艺和兄气收集方案进行简要比选论证：对处理厂污泥、管集疏通污泥和水体清淤底泥处理工艺进行简要比选论证：涉及污泥后续处理处置时，对处理处置工艺进行多方案技术经济比较：在比选论证基础上提出推荐的处理工艺流程。【处理工艺选择宜充分考虑后续处毙方式。污水处理和污泥处理处置工艺比选论证时须充分考虑节能降碳，污泥处置优先考虑资源化利用113主要设备和构筑物选型论证对预处理、生化处理、深度处理、力Il药、消毒、污泥处理、除臭等生耍工艺环节的主要设备材料和处理构筑物的选型进行简要比选论证.4厂（站）总平面布置的证根据用地条件和处理工艺需求，考虑环境影晌、工程造价、近远期衔接等因素，对厂（站）总平面布置进行比选论证.5厂（站）高程布置论证根据处理工艺需求、地形地质条件、运行能耗、土石方平衡、基础处理、防洪排涝要求和受纳水体水位情况，对厂（站）设计地面标高和水力高程布酉方案进行简要比选论证，提出推荐的水力高'程布巴方案。6管渠线路、高程布置、管道材质、断面形式论证综合考虑用地条件、地质地貌、雨污水收集效率、地下障碍物情况、地下水位、防洪、再生回用水服务范围、工程造价和管理维护条件等因素，对干管（渠）、涵洞、再生回用水干管、行泄通道的平面线路和启程布国进行多方案比选论证。大型管槃工程和特殊地痂区域对材质和断面形式进行比选论证.【管案平面位置和而程应根据地形地貌（现状和规划）、土质、地下水位、道路情况、原有的和规划的地下设施、施工条件及养护管理方便等因素综合考虑确定，并应与源头减排设施和排涝除险设施的平面和竖向设计相协调,Il应符合下列规定：排水干管应布阻在排水区域内地势较低或便于雨污水汇集的地带：排水管宜沿城镇道路敷设，并与道路中心线平行，宜设在快车道以外：截流干管宜沿受纳水体岸边布置，且管底尽量高于常水位：管渠高程设计除应考虑地形坡度外，尚应考虑与其他地下设施的关系及接户管的连接方便。排水管渠应以重力流为主，宜顺坡敷设。当受条件限制无法采用重力流或亚力潦不经济时，措水管道可采用压力流提升排放。管道上下游高差较大、沿线无节点流量进入时，管道也可以利用重力按压力管道方式设计（按满流设计，类似乎高位水池的揖力流供水输水管道），进水口采取拦泄措施，出水口采取消能措施。雨水的排水分区应根据城市水脉格局、地势、用地布局，结合道路交通、竖向规划及城市雨水受纳水体位置，遵循虑水高排,低水低樗的原则确定，宜与河流、湖泊、沟塘、洼地等天然流域分区相一致。雨水排放系统应按照分散、就近排放的原则，结合地形地势、道路与场地竖向等进行布局。污水收集系统应根据地形地势进行布酉，降低管道埋深。充分利用地形、地势布置，并与城市场地竖向相协调,可以减小管道埋深、少设提升泵站、降低工程造价、减少运行费用、提高城市抗灾能力。管渠材质、管柒断面、管道堪础、管道接口应根据排水水质、水温、冰冻情况、断面尺寸、管内外所受压力、上质、地下水位、地下水侵饨性、施工条件和对养护工具的适应性等因崇进行选择和设计.时下大埋深条件下大断面排水管或下游重要排水管，管道损坏将造成严重后果，应进行结构形式比选，提高工程设计安全系数，可采用整体浇筑箱涵或拱涵代替大型雨水管道，以确保结构安全。】7泵站形式和管渠特殊敷设方式论证对提升泵站、排涝泵站、管渠局部架空、沿河道在水下敷设污水管道、倒虹管、高跌水、非开挖海工、管道非开挖修复、管涵清淤等的必要性进行论证，对实施方案进行比选论证。【泵站可从提升规模、占地面枳、施工周期、保养维护、工程造价等角度进行方案比选。规模较小、用地紧张、不允许修建地面建筑的情况卜.，可采用一体化预制泵站。8水环境治理方案论证数需要修正时，说明各项修正系数.】(2)污水管道说明近远期服务面积、人口、用水定额、综合生活污水量变化系数、地下水入渗系数等设计参数，计算综合生活污水量和工业废水量，确定干管(渠)旱季设计流量，说明主要管渠断面尺寸、坡度、内壁粗糙系数、充满度、流速等；分流制污水管道系统在雨季截潦雨水时，说明干管(集)的雨季设计流量和校核结果。【依照室外排水设计标准GB50014,分流制污水系统的雨季设计流量是在旱季设计流量上增加截流雨水量。鉴于保护水环境的要求，为控制径流污染，需将一部分雨水径流纳入污水系统，进入污水处理厂处理。雨污分流系统已经设有径流污染控制的雨水谢荒池、将处理后的废水排入污水管道时，已建有截流设施将早季道路冲洗吸水截流进入污水系统时，或者建有其他雨水截潦设施时，应对截流量进行调查，据实确定。无现有雨水截流设施、新建污水管道时，需考虑到今后可能需要新建雨水截流设施，污水管道应考虑接纳该截流量。应合理确定截流量，既要满足污染控制要求，也应充分考虑污水处理设旅的承受能力，不应盲目取值。(3)合流管槃说明故流倍数及取值依据，计算说明合流管集设计流量：，说明主要管条断面尺寸、坡度、内壁粗糙系数、充满度、流速等：说明截流溢流方式，说明搬流量控制方式。【合流制系统通常通过控制溢流频次和溢流时间来控制溢流污染负荷.需根据降雨特征、污水特征等因素，探索溢流频次、溢流时间与截流倍数的关系，再根据受纳水体承受能力确定合理的截流倍数设计截流管道”为便了设计应用，室外排水设计标准GB50014给出/较宽泛的取值范围，同时也强调了“应根据旱季污水的水侦、水量、收纳水体的环境容量和排水区域大小等因素经计算确定"。截流倍数过大会加大污水收集处理系统和调蓄设施的投资，截流倍数过小会加大进入受纳水体的污染物负荷。宜按以上要求合理取值，必要时经主管部门同意。合流制区域应优先通过源头减排系统的构建，减少进入合流制管道的远期预留用地和近远期衔接情况，说明地下(半地下)处理厂箱体内部功能分值分区、防火分区、交通组织、防淹没措施和上部地面利用情况，改扩建工程说明与原总平面布置的衔接。【扩建项目宜更核规划红线是否满足扩建需求，不能满足需求时需提出可行的调整建议。4)说明出水口设计情况。(2)污水处理工艺D说明早季设计流量和雨季设计流量。2)绘制工艺流程框图，简要说明污水处理流程。3)按工艺潦程厥序说明各水处理构筑物的设计流员、校核流量、主要设计参数、主要尺寸、构造材料、设符选型和性能参数.，(3)污泥处理工艺D说明旱季和雨季的污泥产量，确定处理规模。2)说明污泥浓缩、污泥消化和污泥脱水方式，说明设备选型和性能参数。3)说明厂内处理后污泥的储存方式和储存能力。4)简要说明污泥外运处置方式，厂内进一步处理时说明处理工艺流程及设备选型.(4)除臭工艺说明需除臭的部位和臭气风量计算标准，说明各构筑物和设备的加盖、加单方式，说明除臭风量和风机选型，说明臭气处理工艺、分区处理方式、设备选型和性能参数，说明处理后臭气排放方式。加靛改造除臭工程分析说明是否影响原有构筑物的使用功能和结构安全，说明保障措施.6水环境治理(D简述流域点源污染治理方案和流域排水管网整治方案，参见前述“管渠改造工程”.(2)简述沿岸排口整治方案，初雨和合流制溢流调蓄参见前述“雨水调蓄设施”，末端截流溢流参见前述“合流管集”。(3)荷述流域面源污染治理方案。等耐腐蚀材料“排水泵站相应的防护措施有：1）乩好的通风设备：2）防火防爆的照明、电机和电气设备：3）有毒气体监测和报警设施：4）与其他建筑物有定的防护距离。（5）说明人员编制、附属建（构）筑物、事故应急排放、防洪、除臭等设计情况。【为了便于清洗集水池或检修水泵，泵站集水池前应设置阀门或闸槽。泵站前宜设置事故排放口，供泵站检修时使用。为防止水污染和保护环境，污水泵站和合流污水泵站设置事故排出口应报有关部门批准。5污水处理厂（包括再生回用水厂、水质净化厂）（D工艺总图设计D简述厂址地理位置、与城镇布局关系、卫生防护距离、主导风向、交通、供水、供电、供暖等外部条件。t应说明环评要求的卫生防护距离，以及本项目实际的卫生.防护距离是否满足要求.2简述厂区地形地貌、地质条件、防洪标准、占地面枳，说明总平面布置的构思意图和布局特点，说明竖向设计如何充分利用地形地质条件并满足水力前程需求.【占地面枳应分别说明近远期占地面枳，是否符合£城市污水处理工程项目建设标准（建标198）中的用地指标要求.）3）说明总图功能分区、场地登向、交通运输、建（构）筑物平面布置、远期预留用地和近远期衔接楮况；说明地下（半地下）处理厂箱体内部功能分层分区、防火分区、交通组织、防淹没措施和上部地面利用楮况：改扩建工程说明与原总平面布置的衔接。4）说明工艺管道、超越管集、连通管集、排空管渠、综合管线（管廊）、排水防涝管渠、尾水排放管渠和出水口设计情况。（2）污水处理工艺1）设计流量根据厂区分期建设情况说明各期的旱季设计流量：分流制系统的污水处理厂说明服务范围内雨水径流污染控制方式，计算说明污水处理厂雨季设计潦量：局部合流制污水处理厂说明分流区域和合流区域的雨季流量，计算说明污水处理厂雨季设计流星。【根据室外排水设计标准3GB50014要求，设计流量应分别考虑不季流星和雨季流量:。J2）绘制工艺流程框图，简要说明污水处理流程。3）污水处理按工艺流程顺序说明各水处理构筑物的设计流原、校核流限、主要设计参数、主要尺寸、构造材料、设备选型和性能参数，包括以下内容：一级处理进厂流量控制措施，配水构筑物形式：调节池、雨季调蓄池的形式、容枳、水力停留时间和扑泥方式：格栅性能参数、数量、尺寸、间隙、安装角度、栅渣输送方式、格栅间有毒有害气体检测和报警装置：沉砂池形式、主要尺寸、流速、水力停留时间、砂斗容积、除渣方式、砂渣输送方式、撇油设备、曝气沉砂池的曝气量、旋流沉砂池的表面水力负荷:初沉池形式、主要尺寸、表面水力负荷、沉淀时间、出水垠负荷、污泥区容积、排泥方式、微渣设施、浮渣输送和处理设施.二级处理生物池分区、各分区主要尺寸、水力停留时间、BOD污泥负荷、BOD容积负荷、设计污泥浓度、设计污泥龄、污泥产率系数、需氧量、各段回流比，回流泉、搅拌器（推潦器）、曝气系统、起克机等设备的选里和性能参数；厌氧/缺氧/好氧法（A2心）的碳氮比、碳磷比、好氧区或度校核.缺氧/好氧法（AvO）设计脱氮速率、总械污泥负荷，厌氧/好氧法（ApO）的设计污泥含磷率，倒置A2心的进水点位置和各点进水比例：氧化沟（OD）形式,曝气、混合、推流设备选型和性能参数：3纵断面图绘制主要管段的纵断面图。(1)采用比例一般横向1:500,纵向1:2001:100,图中示意现状和设计地(路)面线,示意与设计管渠交叉的铁路、轨道、道路、桥梁、河流、各类地上地下管线、管渠及其他障碍物的位置.示意管路中的构筑物。(2)注明设计管渠底标高、管道埋深(架空高度)、管段长度(井距)、坡度、管渠断面尺寸、管材、基础及接口形式、交叉管集的标高、压力管道转角等。(3)再生回用水管道和压力排水管道宜示意总水压线。【管路起伏情况较复杂时,为避免出现负压，须示意总水压线。4工S猫表分段或合并列表示意土建工程量、设备及主要材料规格数员，5构造详图未采用标准图集的宏杂构造宜绘制详图和重要节点大样图。【包括管渠开挖回填断面大样图、管道基础接口大样图和其他必要的详图.满足经济专业计算工程员的需求。13.2.3用水调施工艺1总平面布图(1)比例般采用1:500-1:200,在现状地形图基础上表示出调蓄设施、附属建(构)筑物、进出水管柒，标注必要的坐标、尺寸、设计地面标尚、池底标高、溢流标高和进出水标高。(2)标示风玫瑰，进行必要的说明，列出建(构)筑物一览表、工程量表和主要技术经济指标表。(3)推荐方案和比选方案表达深度基本相同。2水力流程图(高程布置图)采用竖向比例1：2001:100,表示出生产流程中各构筑物及其水位标高关系，进行必要的说明，列出图例.3工艺图(1)采用比例一般1:2001:50。(4)说明施工安装要求及注意事项，说明大里设备安装要求及预留进、出运输通道。(5)说明采用的施工及验收规范，标准图集。5图例施工图中对水、汽管道线型、代号、主要阀门和附件，风道、风阀、风口和附件.暖通空调设符，调控装置及仪表等内容作图例说明。图例样式按£暖通空调制图标准GB/T50U4执行。工程简雎时，可以适当简化。6设备表(1)施工图阶段性能参数栏注明详细的技术数据，并注明锅炉的额定热效率、冷热源机组能效比或性能系数、多联式空调(热泵)机组制冷综合性能系数、风机效率、水泵在设计工作点的效率、水泵的耗电输冷(热)比、风机的堆位耗功率、热回收设备的热回收效率及主要设备噪声值等。(2)大型发杂工程各种设备较多时宜按制冷、空训、通风、防排烟各系统分别制表.7计算书采用计算程序计算时，计算书注明软件名称、版本及鉴定情况，打印出相应的简图、输入数据和计算结果。以下计算内容应形成计算书：(I)供暖房间耗热量计算及建筑物供暖总耗热量计算，热源设备选择计免。(2)空调房间冷热负荷计算(冷负荷按逐项逐时计算)，并应有各项输入值及计算汇总表：建筑物供暖供冷总负荷计算，冷热源设备选择计算。(3)供暖系统的管径及水力计算，循环水泵选择计算.(4)空调冷热水系统最不利环路管径及水力计算，循环水泵选择计算。以下内容应进行计算：(1)供暖系统设备、附件等选择计算，如散热器、膨胀水箱或定压补水装置、伸缩渊、疏水器等。(2)空调系统设备、附件等选择计算：，如空气处理机组、新风机组、风机盘管、多联式空调系统设备、变风加末端装置、空气热网收装置、消声器、膨胀水箱或定压补水装置、冷却塔等。说明设计范用内的各区域防雷、防爆、防腐及防静电采取的措施：确定防雷等级及施工要求。(IO)接地说明低压系统接地型式和等电位连接方式及施工要求。(11)照明说明各建(构)筑物及厂区照明照度设计标准、应急照明电源型式线路选择及敷设方式及施工要求。(12)厂区电缆敷设方式说明室内外电缆的敷设方式及注意事项。(13)电气消防说明电气消防设计内容。(14)节能设计说明节能产品和节能措施。(15)机电抗震设计根据抗震烈度确定抗震措施和设计。(16)施工安装注意事项施工安装过程中的注意事项及要求、工程难点等：常用施工标准图集及工程施工及验收的主要标准和规范。4.1.10仪表及自控设计1自控专业设计文件包括图纸目录、设计总说明、设计图纸。2设计总说明中包括以下内容：(1)工程概况说明厂(站)的建设规模、工艺流程、主要建(构)筑物等：扩建、改造等项目应增加现状自控仪表安防等情况说明.(2)设计依据采用的主要标准和法规(含本地相关标准及规范、规定)，相关专业提供给本专业的工程设计资料，建设单位提供的仃关职能部门认定的工程设计资料。(3)设计范围说明自控专业设计内容，说明与电气专业、工艺设备自带控制箱柜的分工界面.以及不在本次设计范围内需要专项设计的自控系统.(4)初步设计审查意见及执行情况若有重大更改部分，需说明其内容、原因和依据。(5)自控系统设计A.系统组成：控制系统的选择系及层级架构设置、站点分布情况、通信方式等。B.控制功能：各站点控制功能描述、中心控制站功能内容。C.智能应用内容。(6)仪表设计工艺过程仪表、电量仪表、环境检测仪表设置及选型、通信方式等内容。(7)安全和技术防范火灾报警、视频监控、电子入侵、网络安全等保、安全巡视等功能描述及要求.(8)电缆选型及敷设(9)自控、仪表系统的防雷、接地、抗干扰内容(10)施工安装注意事项自控、仪表系统的调试检验要求、安装施工注意事项等。4.1.11 采用的新技术、新工艺、新材料4.1.12 籁工安装注意事项和险收要求1说明主要工序的施工方案、施工要求及安全措施，说明验收标准和要求。2必要时说明施工安装前需落实的问题和施工安装过程中需注意的事项。3说明可能存在安全隐患和涉及危大工程的重点部位和环节，提出保障工程周边环境安全和工程施工安全的意见，必要时进行专项设计。4说明涉及有限空间作业的部位和环节，提出安全管理建议。【有限空间作业安全管理建议主要要求按照有限空间作业安全指导手册B(应急厅函(2020)299号)和有限空间作业事故安全施救指南执行。】4.1.13 行管理要求和注意事项1说明运行管理的基本要求和安全注意事项。2说明可能存在的安全院患和涉及有限空间作业的场所，提出安全管理建议。4.2本规定按专业分列，设计图纸成册方式由设计人确定，可按分项工程成册，4.2.1工艺设计1排水管集、再生回用水管道工艺设计（1）总体布置图比例股采用1:100001:2000,图纸标示管道服务范用、其在服务区域的总体位置、与其相关的设施（包括已建成或已设计的排水管道和J.站）的关系：管道工程起止点坐标、总体工程量表、风玫瑰（指北针）一股上北卜南（指北针可向东北、西北偏转），图例及相关说明、排水出路。【总体布置图应从片区和流域的角度，示意出设计排水管渠与周边地块道路、上下游管条和水系的关系，清晰表达排水系统的设计思路.】（2）总平面图比例一般采用1:20001:500,在现状地形图上示意排水管渠坡向、主要管段坡度、上游接口及下游排水出路，示意再生回用水管道走向、主要节点潦忸和压力，示意主要管柒断面尺寸、各段汇水（服务）范围和面积，示向管路中主要的构筑物（泉站、截流设施、出水口等）和特殊敷设方式的管段（倒虹管、架空管、管桥、拱管、非开挖管段、连通管等）。管渠改造工程在图中各管段、各节点简要标示存在的问题和改造方式。标示指北针和图例，列表示意主要工程项目，进行必要的说明，【总平面图是在总体布置图的基础上，详细表达设计管渠和排水构筑物的具体参数，如管径、坡向、排水构筑物的规模、尺寸，以及特殊管段的范围、管径、坡向等，以及与上下游现状管渠和排水构筑物的关系.】（3）平面图、纵断面图绘制所有管段的平面图和纵断面图。平面图比例一般采用1:500,纵断面图-般采用横向比例1:500、纵向比例1：2001:100。平面图中示意管渠转角度数、圆弧转弯半径，压力流管道纵断面图
