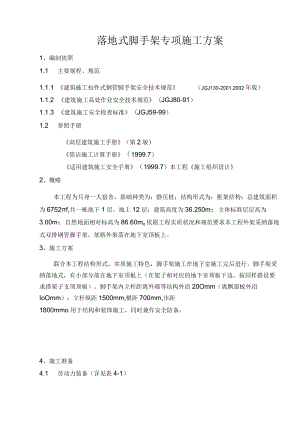

落地式脚手架专项施工方案1、编制依照1.1 主要规程、规范1.1.1 建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001,2002年版）1.1.2 建筑施工高处作业安全技术规范（JGJ80-91）1.1.3 建筑施工安全检查标准（JGJ59-99）1.2 参照手册高层建筑施工手册（第2版）简洁施工计算手册（1999.7）适用建筑施工安全手册（1999.7）本工程施工组织设计2、概略本工程为只身一人宿舍，基础种类为：静压桩；结构形式为：框架结构；总建筑面积为6752f,共一栋地下1层，地上12层；建筑高度为36.250m；主体标准层层高为3.00m；自然地面相对标高为86.60mo依据工程实质状况和规范要求本工程外架采纳落地式双排钢管脚手架，部格外架落在地下室顶板上。3、施工方案联合本工程结构形式、实质施工特色，脚手架施工在地下室施工完后进行。脚手架采纳落地式，有小部分落在地下室顶板上（在架子相对应的地下室顶板下边，按同样搭设要求搭架子支顶顶板）。脚手架内立杆距离外墙等结构外沿20Omm（离飘窗板外沿IoOmm）；立杆纵距1500mm,横距700mm,步距1800mmo用于结构和装饰施工，同时兼作安全防备。4、施工准备4.1 劳动力装备（详见表4-1）表41工种人数任务架子工20负责架子搭设及拆掉丈量放线工2负责脚手垂直度控制4.2 资料装备（详见表4-2）表4-2名称单位数量规格一般钢管t1304.548X3.5mm竹拼板m26820.0密目安全网m233936.0水安全全网m26060.0直角扣件只203616.0旋转扣件只12217.0对接扣件只40723.0钢丝绳根(L=4.0m)47515.5mm4.3机（工）具装备（详见表4-3）表4-3名称单位数量备注架子板手把20搭设和拆掉架子用力矩板手把2检查架子扣件拧紧力度能否达到要求倒链葫芦个2调整架子水平曲折度5、落地式脚手架的搭设备工工艺5.1搭设次序落地式双排脚手架的搭设次序为：地基办理f定位设置脚垫板、钢管底座f纵向扫地杆f立杆f横向扫地杆f小横杆f大横杆（栅格）f剪刀撑f连墙件f铺脚手板f搭防备栏杆绑扎安全网。地基办理回填土依照设计要求分层夯实，分层取样试验合格后方可进行下一步回填土。土方回填完后表面用C15混凝土进行硬化，厚度为8cmo基础上、底座下设置垂直墙面的脚手板垫板10OO×300×50mm,布设一定安稳，不得悬空。并在四周距脚手架外立杆50Cm处设排水渠和转角设积水坑，积水坑和排水渠底用粗沙浆硬化，侧壁采纳砖砌，坑、沟内均用水泥沙浆抹面。立杆所有采纳单立杆，立杆顶端超出结构栏杆起码1.5m。立杆接头除顶层顶步可采纳搭接外，其余各层各步接头一定采纳对接扣件连结，立杆与大横杆采纳直角扣件连结。接头交织部署，两个相邻立柱接头防止出此刻同步同跨内，而且在高度方向起码错开50cm；各接头中心距主节点的距离不大于步距的1/3（本工程取60Cm）。立杆在顶部搭接时，搭接长度不小于1m,一定等间距用3个扣件固定，端部扣件盖板边沿至杆端的距离为100mm。在搭设首层脚手架的过程中，沿四周每6m设一道斜支撑，拐角处双向增设,待该部位脚手架与主体结构的连墙件靠谱拉结后方可拆掉。当脚手架操作层超出连墙件两步时，应采纳暂时稳固举措，直至连墙件搭设完成后方可拆掉。大横杆大横杆置于小横杆之下，立柱的内侧，用直角扣件与立杆扣紧，尽量采纳6m的钢管（或合理搭配），且同一步大横杆四周要交圈。大横杆采纳对接扣件连结，其接头交织部署，不在同步同跨内；相毗邻头水平距离按50cm,各接头距立柱距离不大于纵距的1/3（本工程按50cm）,大横杆在同一步架内纵向水平高差不超出全长的1/300o小横杆每一立杆与大横杆订交处（主节点）都一定设置一根小横杆，并采纳直角扣件扣紧在大横杆上，该杆轴线偏离主节点不大于15cm。小横杆间距与立杆纵距同样，且依据作业层脚手板搭设的需要，在两立柱之间等距离设置2根小横杆，最大间距不超出75cm,并依据脚手板的铺设状况加设小横杆（脚手板采纳平铺）。小横杆伸出外排大横杆边沿距离为15cm,伸出里排大横杆距离结构外边沿10cmo上基层小横杆在立杆处同侧部署，同层的相邻小横杆在立杆处相向部署。纵、横向扫地杆纵向扫地杆采纳直角扣件固定在距离底座上皮20cm的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上。关于立杆存在较大高低差时，扫地杆错开，高处的纵向扫地杆向底处延伸两跨与立柱固定。剪刀撑本工程双排落地脚手架采纳剪刀撑与横向斜撑相联合的方式，随立柱、纵横向水平杆同步搭设，用通长剪刀撑沿架高连续部署，所有采纳单杆通长剪刀撑。剪刀撑设置详见外架立面图，斜杆与地面的夹角在45°50°左右（规范为45°60°之间）。斜杆订交点处于同一条直线上，并沿架高连续部署，剪刀撑的一根斜杆扣在立杆上，另一根扣在小横杆伸出的端头上，两头分别用旋转扣件固定，在此中间增添24个扣节点（依据剪刀撑的长度确立）o所有固定点距主节点距离不大于15cm。最下端的剪刀撑的底部要插到垫板处。为保证剪刀撑的顺直，同时充足考虑剪刀撑的安全作用，剪刀撑采纳搭接连结，搭接长度不小于1m,其实许多于3个旋转扣件固定。本工程除在每一拐角处设置横向斜撑外，中间每隔6跨设置一道。横向斜撑在同一节间，由底至顶层呈之字形连续部署，斜杆采纳通长杆件，使用旋转扣件固定在与之订交的立杆或横向水平杆的伸出端上。剪刀撑的详细设置详见附图。脚手板落地脚手架立杆底座下垫木垂直于墙面搁置，采纳1000×300×50mm长硬木板。作业层脚手板采纳竹脚手板，厚度不小于5cm,宽20cm,长度不小于3.0m,两头用14#铁丝箍两道。在作业层下部加设一道水平兜网，随作业层上涨，同时作业层不超出两层。（首段）首层满铺（并与主体关闭）一层脚手板，以上每隔3层满铺一层脚手板（即每段满铺2层），并设置安全网及防备栏杆（高90Cm）o脚手板设置在两根横向水平（小横）杆上，并在两头8cm（横杆）处用14#铁丝箍绕23圈固定。脚手板采纳对接方式铺设而且满铺、铺稳，接缝处设两根小横杆，各杆距离接缝的距离均不大于15cm。靠墙一侧的脚手板距离结构墙的距离不大于15cmo拐角处两个方向的脚手板重叠搁置，防止出现探头及空挡现象。连墙件连墙件采纳刚性连结，垂直间距为每层楼设置，水平间距落地式为三跨。连墙杆用48X3.5mm的钢管，它与脚手架、建筑物的连结采纳直角扣件，落地式脚手架为双扣件。连墙件横竖向次序摆列、平均部署、与架体和结构立面垂直，并尽量凑近主节点（距主节点的距离不大于30Cm）。连墙件中的连墙杆尽量呈水平设置，当不可以水平搁置时，与脚手架连结的一端应下斜连结，不得采纳上斜连结。连墙杆伸出扣件的距离应大于10cm。底部第一根纵向水平杆就开始部署连墙杆，凑近框架柱的横向水平杆可直接作连墙杆用。当脚手架暂时不可以设置连结墙件时可搭设抛撑，抛撑采纳往常长杆与脚手架靠谱连结，与地面成50。夹角。防备设备脚手架满挂全关闭密目安全网，密目网采纳1.8mX6.0m规格，用网绳绑扎在大横杆上（网面平坦）。作业层安全网要高于平台1.2m,并在作业层下部挂一道水平兜网，在架内高度3.6m时设首层平网，往上每隔三层设一道平网，施工层随层设网。作业层脚手架外立杆于0.9m处设一道拦腰杆，底部侧面设18Cm高的挡脚板。5.2脚手架进出口的结构各栋进出口设在住所楼进口处，挑空两根立杆，超越两步三跨，大小为4.5m×4.0m（宽X高）。挑棚进出口再搭设4.0m×3.0m×4.0m（长X宽X高）的防备棚，棚顶上铺50mm厚的双层脚手板，层距为60cmo施工井架出口处设置3.5m×3m×4.0m（长X宽X高）进出口防备棚，顶部铺50mm厚的双层脚手板，层距为60cmc6、脚手架的拆掉施工工艺拆掉作业应按确立的程序进行拆掉：安全网一挡脚板及脚手板防备栏杆f剪刀撑f斜撑杆f小横杆一大横杆f立杆。不赞同分立面拆掉或在上下两步同时拆掉，做到一步一清，一杆一清，自上而下进行拆掉。拆立杆时，要先抱住立杆再打开最后两个扣件。拆掉大横杆、斜撑、剪刀撑时，应先拆中间扣件，而后托住中间，再解端头扣件。所有连墙件一定随脚手架拆掉同步降落，禁止先将连墙件整层或数层拆掉后再拆脚手架，分段拆掉高差不该大于两步，如高差大于两步，应增设暂时连墙件加固。拆掉后架体的稳固性不被破坏，如连墙件被拆掉前，应加设暂时拉结（支撑）防备变形，应防备失稳。当脚手架拆至下部最后一根长钢管的高度时，应先在适合地点搭暂时抛撑加固，后拆掉连墙件，再拆架子。7、安全防备举措7.1 电梯井洞口防备举措电梯井口设置1.2m高的自闭式防备门，用12的螺纹钢筋，依照水平间距15cm,竖向间距20Cm焊制而成，并在防备门上刷红白相间漆、挂牌。电梯井筒内每隔一层在进口处设置一个用25螺纹钢筋、钢管及木板搭设的平台，中间一层用钢筋支托水安全全兜网一道，网上及平台上均不得存有杂物。电梯井内禁止做垂直运输通道或垃圾通道。7.2 结构临边防备举措在结构进出露台的门窗洞口处及未砌外墙的结构临边处设置关闭式防备栏杆，资料采纳48X3.5mm钢管。其高度为1.2m,立杆间距为2.0m,竖向每隔0.6m设一道通长大横杆，每隔一根立杆设一道三脚架。沿钢管长度方向刷红白相间的油漆、挂醒目标记牌；护身栏杆满挂密目安全网，白日设警告牌、夜间设红色标记灯。7.3 楼梯间防备举措楼梯的侧边利用脚手架做安全防备，架子立管从楼梯踏步面搭设，侧边沿楼梯坡度方向做两道护身栏杆，高度分别为60Cm和120cm,侧边底部设18Cm高的挡脚板。7.4 施工井架处脚手架双侧防备举措每步在90Cm处设栏腰杆，在满铺脚手板层设18Cm挡板，全高用密目式安全网关闭。7.5 防雷避电举措本工程脚手架接地、避雷举措履行施工现场暂时用电安全技术规范(JGJ46-2005)标准。工程采纳避雷针与大横杆连通、接地线与整栋建筑物楼层内避雷系统连成一体的举措。每座楼各设置4根避雷针，避雷针采纳612镀锌钢筋制作，高度1.5m,设置在脚手架四角立杆上，并将所有最上层的四角立杆所有连通，形成避雷通路。接地线采纳12镀锌钢筋，将立杆分别与建筑物楼层内的避雷系统连成整体。接地线要连结靠谱，与立杆连结采纳焊接连结，并保证焊接长度不小于IOCm,并将表面焊渣层清理洁净，露出金属光彩并涂以银粉漆保护。接地线与建筑物楼层内避雷系统的设置按脚手架的长度不超出50m设置一个，地点尽量防止人员常常走动的地方，以防止跨步电压的危害，防备接地线遭机械破坏。二者的连结采纳焊接，焊接长度大于5倍的钢筋直径，焊完后再用接地电阻测试仪测定电阻，要求冲击电阻不大于10Q,同时注意检查与其余金属物或埋地电缆之间的安全距离不小于3m,以防止发生击穿事故。8、质量保证8.1构配件赞同误差(详见表8-1)表8-1序号项目赞同误差(mm)示意图检查工具1一般钢管尺寸外径48mm壁厚3.5-0.5-0.5游标卡尺2钢管两头面切斜误差1.70中塞尺、拐角尺3钢管表面面锈蚀深度0.5游标卡尺4钢管曲折：各样杆件钢管的端部曲折l1.5mW5钢板尺立杆钢管曲折3mWIW4m4mI6.5m1220水平杆、斜杆的钢管曲折I6.5m305冲压钢脚手板a.板面挠度I4m：I>4m1216钢板尺b.板面歪曲（任一角翘起）W58.2 脚手架搭设的赞同误差和查验方法（详见表8-2）表8-2项次项目技术要求赞同误差4（）表示图检查方法与工具1地基代础表面坚固平坦-观察排水不积水垫板不晃动底座不滑动不沉降-102最后查收垂直度2080m-+ooH/用经纬仪或吊线和卷尺搭设中检查偏差的高度(m)H=2H=WH=20-+7±20+60-3间距步距±20+50±20-钢板尺纵距横距4纵向水平一根杆的两头+20水平仪或水平.杆高差同跨内两根纵向水平杆高差+10尺K5双排脚手架横向水平杆外伸长度外伸500mm-50钢板尺6扣件安装主节点外各扣件中心互相距离a150mm-卜钢板尺同步立杆上两个相隔对节扣件的高度Ae500mm-钢卷尺立杆上的对接扣件至主节点的距离ah/3纵向水平杆上的对接扣件至主节点的距离ah/3钢卷尺扣件螺栓拧紧扭力矩40-z65Nm-扭力板手7剪刀撑斜杆与地面的倾角450600-角尺脚手板8外伸长咬对接a=130150mm;IW300mm-卷尺搭接a2100mmI2200-8.3 扣件拧紧抽样检查数目及质量判断标准（详见表8-3）表8-3项次检查项目安装扣件数目（个）抽检数目（个）赞同的不合格1连结立杆与纵（横）向水平杆或剪刀撑的扣件：接长立杆、纵向水平杆或剪刀撑的扣件1850-3870200102连结横向水平杆与纵向水平杆的扣件（非主节点）12002430180188.4质量保证注意事项脚手架一定经过安全员查收合格后方可使用，作业人员一定仔细戴好安全帽、系好安全带、穿好防滑鞋。脚手架的查收和平时检查依照以下规定进行，检查合格后，方赞同使用或持续使用：每层及每段搭设完成后；连续使用达6个月；施工中半途停止使用超出15天，在从头使用以前；在遇到狂风或大雨、地震等强力要素作用以后；在使用过程中发现明显变形、沉降、拆掉杆件和拉结及安全隐患存在的状况时。操作架上禁止集中堆放不用要的施工资料或重要荷载。在架子的使用过程中，要做好平时的保护、养护工作，派特意人员定期检查钢管、扣件、脚手板及安全网的使用状况，遇有问题实时解决。外观质量安全网整体颜色应该一致，每一立面安全网的颜色不得出现过大色差，安全网挂设一定紧凑，表面绷紧。脚手架架体各部分分色一致，要求以下：（1）脚手架架体钢管颜色：桔黄色；（2）剪刀撑（包含防备栏）颜色：红白相间色；（3）分段水平装饰条（高25cm）：黑黄相间斜色条；9、安全施工举措9.1 材质及其使用的安全技术举措扣件的紧固程度宜在4050Nm,其实不大于65N-m,对接扣件的抗拉承载力为3kN°对接扣件安装时其张口应向内，以防进雨，直角扣件安装时张口不得向下，以保证安全。各杆件端头伸出扣件盖板边沿为150mm。钢管有严重锈蚀、压扁或裂纹的不得使用，禁止使用有脆裂、变形、滑丝等现象的扣件。外脚手架禁止钢竹、钢木混搭，禁止扣件、绳子、钢丝、竹蔑、塑料混用。禁止将外径48mm与51mm的钢管混淆使用。钢管和扣件均要现场取样查验，合格后方可使用。9.2 脚手架搭设的安全技术举措脚手架的基础一定经过硬化办理知足承载力要求，做到不积水、不沉陷，用楼板做基础时，混凝土一定达到设计强度的75%以上才能施工。搭设过程中划出工作标记区，禁止行人进入，一致指挥、上下响应、动作协调，禁止在无人指挥下作业。当解开与另一人相关的扣件时一定先告诉对方，并获得赞同，以防坠落伤人。开始搭建立杆时（落地架）应每隔6跨设置一根抛撑，直至连墙件安装稳固后，方可依据状况拆掉。脚手架实时与结构拉结或采纳暂时支顶，以保证搭设过程安全，未完成脚手架在每天竣工前，必定要保证架子稳固。脚手架一定配合施工进度搭设，一次搭设的高度不得超出相邻连墙体两步以上。在搭设过程中应由安全员、架子班长等进行检查、查收和签证。每两步查收一次，达到设计施工要求后挂合格牌。9.3 脚手架上施工作业的安全技术举措结构外脚手架每一层搭设完成后，经项目经理部安全员查收合格后方可使用。任何班组长和个人，未经赞同不得任意拆掉脚手架零件。9.3.2 严格控制施工荷载。脚手板上不得集中堆放荷载，施工荷载不得大于3kNm2,保证较大安全贮备。结构施工时不赞同三层同时作业，装饰施工时同时作业层数不超出两层，暂时使用的悬挑脚手架同时作业层数不超出一层。9.3.4 看作业层超出其下连墙件3.1m以上，且其上还没有连墙件时应采纳适合的暂时拉结举措。各作业层之间设置靠谱的防备栏杆，防备坠落物体伤人。按期检查脚手架，发现问题和隐患，在施工作业前实时维修加固，以达到牢固稳固，保证施工安全。9.4 脚手架拆掉的安全技术举措脚手架搭拆人员一定是经过查核的专业架子工，并持证上岗。连墙件应在位于其上的所有可拆杆件都拆掉以后才能拆掉。拆架前，全面检查待拆脚手架，依据检查结果，拟定出作业计划，报请赞同，进行技术交底后才准备工作。架体拆掉前，一定观察施工现场环境，包含架空线路、外脚手架、地面的设备等各种阻碍物、地锚、风缆绳、连墙杆及被拆掉架体各吊点、附件、电器装置状况，凡能提早拆掉的尽量拆掉去。拆掉时应划出作业区，四周设绳绑围栏或建立警告标记，地面设专人围护，禁止非作业人员进入。拆掉时一致指挥、上下响应、动作协调，当解开与另一人相关的扣件时一定先告诉对方并获得赞同，以防坠落伤人。拆架时不得半途换人，如一定换人时，应将拆掉状况交代清楚后方可走开。每天拆架下班时，不该留下隐患部位。拆架时禁止碰撞脚手架邻近电源线，以防触电事故。在拆掉过程中，凡松开连结的杆、配件应实时拆掉运走，防止误扶、误靠已松脱的杆件。拆掉的杆、配件禁止向下投掷，应吊至地面，同时做好配合协调工作，禁止单人进行拆掉较重杆件等危险性作业。所有杆件和扣件在拆掉时分别，禁止在杆件上附着扣件或两杆连着送至地面。9.4.11所有的脚手板，应自外向里直立搬运，以防备脚手板和垃圾物从高处坠落伤人。拆掉的零配件要装入容器内，用吊篮吊下；拆下的钢管要绑扎牢靠，双点起吊，禁止从高空投掷。雨雪天、大雾天及六级风以上（含六级）时停止拆掉脚手架施工。10、文明施工要求依据脚手架施工的特别性，联合柳铁建安企业的相关文件，要求施工时做至IJ:10.1 进入施工现场的人员一定戴好安全帽，高空作业系好安全带，穿好防滑鞋等，现场禁止抽烟。10.2 进入施工现场的人员要爱惜场内的各样绿化设备和表记牌，不得踩踏草坪、破坏花草树木、任意拆掉和挪动表记牌。10.3 禁止酒后或带病人员上架作业，施工操作时要求精力集中、禁止开玩笑和打闹。10.4 脚手架搭设人员一定是经考试合格的专业架子工，上岗人员按期体检，体检合格者方可持上岗证。凡有高血压、贫血病的、心脏病及其余不适合高空作业者，一律不得上脚手架操作。10.5 上架子作业人员上下均应走人行梯道，禁止攀登架子。10.6 护身栏、脚手板、挡脚板、密目安全网等影响作业班组支模时，如需要拆改时，应由架子工来达成，任何人不得任意拆改。10.7 脚手架查收合格后任何人不得私自拆改，如需作局部拆改时，须经技术负责人赞同后由架子工操作。10.8 禁止利用脚手架吊运重物；作业人员禁止登攀架子上下作业而；禁止推车在架子上跑动；塔吊起吊物体时不可以碰撞和拖动脚手架。10.9 不得将模板支撑、泵送混凝土及沙浆的输送管等固定在脚手架上，禁止任意悬挂起重设备。10.10 在架子上的作业人员不得任意拆动脚手架的所有拉结点和脚手板，以及扣件绑扎扣等所有架子零件。10.11 拆掉架子而使用电焊气割时，派专职人员做好防火工作，装备料斗，防备火星和切割物溅落。10.12 脚手板使用时间较长，所以在使用过程中需要进行检查，发现地基下沉、杆件变形严重、防备不全、拉结松动等问题要实时解决。10.13 要保证脚手架体的整体性，不得与施工电梯等一并拉结，不得截断架体。10.14 施工人员禁止腾空投掷杆件、物料、扣件及其余，资料、工具用滑轮和绳子运输，不得乱扔。10.15 使用的工具要放在工具袋内，防备掉落伤人；登高要穿防滑鞋，袖口及裤口要扎紧。10.16 脚手架堆放场做到整齐、摆放合理、专人保存，并成立严格领料手续。10.17 施工人员做到活完料净脚下清，保证脚手架施工资料不浪费。10.18 运至地面的资料应按指定地址随拆随运，分类堆放，当日拆当日清，拆下的扣件和钢丝要集中回收办理，应实时整理、检查，按品种、分规格堆放齐整，妥当保存。10.19 六级以上（含六级）狂风、大雾、大雨天气停止脚手架作业。在冬期、雨期要常常检查脚手板、斜道板、跳板上有无积水或其余杂物，如有则应随时打扫，并要采纳防滑举措。11、脚手架计算书因为1、2、7、8#楼搭设高度较大（35.9m）故取1、2#楼进行计算，搭设高度取36m。11.1 参数信息脚手架参数计算的脚手架为双排脚手架，搭设高度为36.0m,立杆采纳单立杆。搭设尺寸为：立杆的纵距1.50m,立杆的横距0.70m,立杆的步距1.80m。采纳的钢管种类为48J.5,内排架距离墙长度为0.20m；横杆与立杆连结方式为扣件，取扣件抗滑承载力系数0.80；小横杆在上，搭接在大横杆上的小横杆根数为2根；连墙件采纳四方形部署，两步三跨，竖向间距2.80m,水平间距4.5m,连墙件连结方式为单扣件连结。活荷载参数施工均布荷载标准值3.0kNm2,脚手架为结构脚手架，同时施工层数：2层。风荷载参数本工程地处广西省南宁市，查荷载规范基本风压为0.350MPa,风荷载高度变化系数IIZ为1.25,风荷载体型系数uS为1.20。静荷载参数每m立杆蒙受的结构自重荷载标准值（kNm2）：0.125；脚手板自重标准值（kNr2）：0.35；栏杆挡脚板自重标准值（kNm2）：0.14；安全设备与安全网自重标准值（kNm2）：0.005；脚手板铺设层数：4层。11.2 小横杆的计算小横杆依照简支梁进行强度和挠度计算，小横杆在大横杆的上边。依照小横杆上边的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。均布荷载值计算小横杆的自重标准值P=0.035kNm脚手板的荷载标准值P2=0.350×1.500/3=0.175kNm活荷载标准值Q=3.0×1.5/3=1.5kNm荷载的计算值q=1.2×0.035+1.2×0.175+1.4×1.5=2.352kNm小横杆计算简图抗弯强度计算最大弯矩考虑为简支梁均布荷载作用下的弯矩计算公式弊人n仪.8M=2.352×0.928=0.238kNmCT=M/W=0.238×106/5080=46.85Nmm2小横杆的计算强度小于205.0Nmm2,知足要求。挠度计算最大挠度考虑为简支梁均布荷载作用下的挠度计算公式以下：.V多La33AE1荷载标准值q=0.035+0.175+1.5=1.71kN/m简支梁均布荷载作用下的最大挠度V=5.0×1.71×9004/(384×2.06×105×121900)=0.582mm小横杆的最大挠度小于900/150与IOrTlm,知足要求。11.3大横杆的计算大横杆依照三跨连续梁进行强度和挠度计算，小横杆在大横杆的上边。用小横杆支座的最大反力计算值，在最不利荷载部署下计算大横杆的最大弯矩和变形。荷载值计算小横杆的自重标准值P1=0.035X0.900=0.032kN脚手板的荷载标准值P2=0.350×0.900×1.50/3=0.158kN活荷载标准值Q=3.000×0.900×1.500/3=1.35kN荷载的计算值P=(1.2×0.032÷1.2×0.158+1.4×1.35)/2=1.059kNFPPF户产PFP大横杆计算简图抗弯强度计算最大弯矩考虑为大横杆自重均布荷载与荷载的计算值最不利分派的弯矩和。均布荷载最大弯矩计算公式以下：集中荷载最大弯矩计算公式以下：M=0.08×(1.2×0.032)X1.5002+0.417X1.059X1.500=0.669kN-m。=M/W=0.669X10/5080=131.7Nmm2大横杆的计算强度小于205.0Nmm,知足要求。挠度计算最大挠度考虑为大横杆自重均布荷载与荷载的计算值最不利分派的挠度和均布荷载最大挠度计算公式以下：集中荷载最大挠度计算公式以下：大横杆自重均布荷载惹起的最大挠度V1=0.677×0.035×15004(100×2.060×105×121900)=0.05mm集中荷载标准值P=(0.158+1.35)2=0.754kN集中荷载标准值最不利分派惹起的最大挠度V2=3.029×754X15003(100×2.060×105×121900)=3.07mm最大挠度和V=V+V2=3.12mm大横杆的最大挠度小于1500/150=10mm,知足要求。11.4主节点扣件抗滑力的计算按规范表5.1.7,直角、旋转单扣件承载力取值为8.00kN,依照扣件抗滑承载力系数0.80,该工程实质的旋转单扣件承载力取值为6.40kN,旋转双扣件承载力取值为12.0kN0纵向或横向水平杆与立杆连结时，扣件的抗滑承载力依照下式计算(规范5.2.5):RRc此中Rc扣件抗滑承载力设计值，取8.0kN；R一一纵向或横向水平杆传给立杆的竖向作使劲设计值；荷载值计算小横杆的自重标准值P=0.035×0.900X2/2=0.032kN大横杆的自重标准值P2=0.035X1.500=0.053kN脚手板的荷载标准值P3=0.350×0.900×1.5002=0.236kN活荷载标准值Q=3.000×0.900×1.5002=2.03kN荷载的计算值R=1.2×(0.032+0.053+0.236)+1.4×2.03=3.24kNR<Rc=8×0.8=6.40kN,单扣件抗滑承载力的设计计算知足要求。11.5脚手架基层立杆荷载的计算脚手架荷载标准值作用于脚手架的荷载包含静荷载、活荷载。(1)静荷载标准值包含以下内容：1)每米立杆蒙受的结构自重标准值为0.1149kNm,H=36mNG1=0.1149×36=4.14kN2) 脚手板的自重标准值(kNm2)；采纳竹串片脚手板标准值为0.35NG2=0.350×4×1.50×0.902=0.945kN3) 栏杆与挡脚手板自重标准值(kNm)；该工程采纳栏杆、竹串片脚手板挡板，标准值为0.14NG3=0.140×1.50×4=0.84kN4) 悬挂的安全设备荷载，包含安全网(kNm2)；0.005NG4=0.005×1.50×36.00=0.27kN经计算获得，静荷载标准值Ng=Ngi+Ng2+Ng3+Ng4=6.2kN(2)活荷载为施工荷载标准值产生的轴向力总和，内、外立杆按一纵距内施工荷载总和的1/2取值。经计算，活荷载标准值N0=(3.00×2×1.50×0.900)2=4.05kN(3)风荷载标准值应依照以下公式计算犷L(V7凡日%此中Wo基本风压(kNm2),依照建筑结构荷载规范(GB50009-2001)的规定采纳：Wo=0.350Uz风荷载高度变化系数，依照建筑结构荷载规范(GB50009-2001)的规定采纳：UZ=1.250Us一一风荷载体型系数：Us=1.200经计算获得，风荷载标准值Wk=O.7X0.350×1.250×1.2000.368kNm2o立杆的轴向压力设计值计算公式不考虑风荷载时，立杆的轴向压力设计值计算公式N=1.2Ng+1.4Nq=1.2X6.2+1.4×4.05=13.11kN；考虑风荷载时，立杆的轴向压力设计值为N=1.2Ng÷0.85×1.4Nq=1.2×6.2+0.85×1.4×4.05=12.26kN；风荷载设计值产生的立杆段弯矩Mw为Mw=0.85×1,4WkLah210=0.850×1.4×0.368×1.5×1.8210=0.213kN.m11.6立杆的稳固性计算不考虑风荷载时，立杆的稳固性计算公式为:此中N立杆的轴心压力设计值，N=13.11kN;一轴心受压立杆的稳固系数，由长细比Io/i结果查表获得0.19；1 计算立杆的截面展转半径，占1.588cm；10计算长度(m),由公式lo=kuh确立，Io=3.12m；k计算长度附带系数，取1.155；u计算长度系数，由脚手架的高度确立，u=1.50;A一一立杆净截面面积，A=4.89cm2；W一立杆净截面模量(抵挡矩)，W=5.08cm3;f钢管立杆抗压强度设计值，f=205.00Nmm2；钢管立杆受压强度计算值(N/mm2)；经计算=(13.11×103)(019×4.89×102)=141.1N/mm2经计算立杆的稳固性计算1<f,知足要求。考虑风荷载时，立杆的稳固性计算公式为：此中N立杆的轴心压力设计值，N=12.26kNMw一一风荷载设计值产生的立杆段弯矩Mw=0.213KN经计算=12260/(0.19×489)+213000/5080=173.88Nmm2经计算立杆的稳固性计算vf,知足要求。11.7 连墙件的计算连墙件扣件连结表示图连墙件的轴向力计算值应依照下式计算：N=N+NIIWwON风荷载产生的连墙件轴向力设计值(kN),应依照下式计算：IwNIW=I.4XWk×Aww风荷载基本风压标准值，w=0.368kNm2；kkAw每个连墙件的覆盖面积内脚手架外侧的迎风面积，Aw=3.6×4.5=16.2m2；N连墙件拘束脚手架平面外变形所产生的轴向力(kN)；N=5.000OO经计算获得NIwW=8.35kN,连墙件轴向力计算值Nl=13.35kN连墙件轴向力设计值N.=Af此中嫉一一轴心受压立杆的稳固系数，由长细比li=20.001.588的结果查表获得=0.966；A=4.89cm2；f=205.00Nmm20经过计算获得Nf=96.84kNNf>Nl,连墙件的设计计算知足要求。连墙件采纳双扣件与墙体连结(有碎墙时)或预埋短钢管与架体连结。经过计算获得N.=13.35kN,采纳扣双件可知足抗滑力要求。11.8 立杆地基承载力验算：立杆经过垫板直接支承在校地面或地下室顶板上，故每两根立杆底部垫板采纳30Omm宽，50mm厚，100Omm长硬杂木垫板，垫板与楼面亲密接触，无留空，四周做好排水渠实时将地表水排走。)垫层受压验算：支撑高度H=36mA=0.3X1.0/2=0.15m2<0.25m2p=NA=13.11/0.15=87.4KNm2<fg=500×0.4=200KNm2PVfg,知足要求！因为只有少量外架落在地下室顶板上，且地下室顶板采纳回顶加固举措，故不再进行受力验算。12、附图外架搭建立面图、剖面图外架立面图外架侧面图
