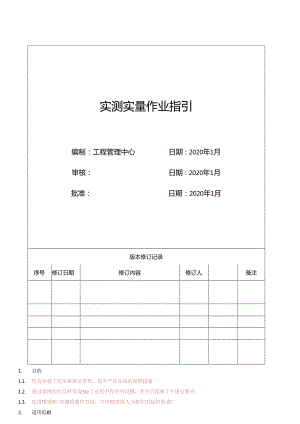

实测实量作业指引编制：工程管理中心日期：2020年1月审核：日期：2020年1月批准：日期：2020年1月版本修订记录序号修订日期修订内容修订人备注1. 目的1.1. 作为加强工程实体痂证管理，提升产旅品场的保障措施.1.2. 通过实浏实的及时发现Ste工过程中存在的同翘，并在后续施工中进行整改。1.3. 提供现场鲂/实测的愫作方法，尽可能消除人为我作用起的借餐C2. 适用低BI适用于集团所属项目（含工程由中南置地操盘的合作项目.3. 实浦术语及定义3.1. 基础质武捽制能力，即土也防匚阶段基本的实测指标项包括以下实测指标项：3.1.1 .混凝土工程：豉面尺寸偏差、表面平整度、垂百度、顶板水平度极差、舲外窗洞口尺、j、施工控制线、轴线控制偏差：3.1.2 结构工程:螺栓生片设过、钢结构焊接质、焊缝尺寸、钢结构防火侦；士、材料、垂H度、犷孔、钢结构柱偏位、钢柱时接偏差、铜梁底水平度极差：3.1.3 筑工程：表面平用度、垂直度、方正度：3.1.4 .抹灰工程:堆体衰面平整度、墙面垂直度、阴阳角直线度、外墙窗内假墙体/底体入地面表面干整度、室内咨高偏差、顶板水平度极整、阴阳用方正、地面水平度极差、方正度、房间开间/进深偏差、户内门洞尺寸偏差、抹灰空鼓数量和空鼓面积.3.1.5 .同户型尺寸：问户型同厨卫间普井尺寸偏差、同户型同周卫间窗底框标高偏差、同户型同居卫问窗恻框增用偏差、柜体嵌入位尺、J（W差、同户里同的里间开河，进深假龙；3.1.6 精装修能力,即影响精装施工的基层质量和精装修施工成型质量（不包括观感）.包括以卜实M指标：3.2.1. 设备安装工程：座使预用排水管孔即偏差、同一型内底盒标高程、并列面板排水侑连,开关、插隙面板垂克吱偏羌、管道保温厚度（穿刺法桧测）：3.2.2. 涂饰I.程:墙面表面平整度、堵面垂宜度、阴阳角直线度、阴阳角方正、顶棚（吊蹊）水平度极差、门贴/踢脚线部位平整度:3.2.3. 饰面断匚程：表面平整度、垂比度、阴阳角方正、接缝高低差、空鼓、饰面徜拼面宽、克我/石材陶脚凸山崎面：地面饰面l工程：表面平整度、接缝高低差：3.2.4. 地面饰面砖工程：表面平整座、接缝高低差、饰向成拼绣交；3.2.5. 入户门及室内门安装工程：门框正、侧面垂直度、门四。侧边框留缝宽度、塞内门崩与地面留缝近度、房里门周与地面留缝宽度、门贴脸与塔面缝隔：3.2.6. 恰合金（或型川门窗安装工程：恺合金门或窗框正面垂过度：3.2.7. 木地板安装工程：表面平整度、地板水平健极型、池板接域宽度（强化复合色板不;W）、地板接缝高低羌（强化”介地板不测）、蹋脚战与面层间的缝隙、西脚找水平慢：3.2.8. 部品安装：部品门板平整度高度差、部品门板水平高低差、门板/宽、柜体与墙面女第、小柜水平平、外面水平度：33专项控制能力，即涉及到产品使用功德和客户聚供关注的旗星点（不含观塔），包括以下实测指标：3.3.混凝土工程：碎外窗洞IJ尺寸.搂板厚度:332 .砌筑工程：外门窗洞口尺寸偏差、外地防开裂节点、内墙防开裂节点、砌筑灰缝饱满厦：333 .设备安装：混凝土楼板和混凝土墙面给水管啥理、砌体墙面给水管暗埋、物体墙电城管暗埋：3.3.4. 愕合金或熨制门窗安装工程：型材拼舞宽度、型材拼St高低差、外门窗边框外表面防水层、边框收门与塞缝：3.3.5. 防水工程：淋浴历门槛防水节点、防水切片厚度、卫生间涂膜Kt度、卫生间附加防水层、卫生间地漏；3.3.6.防开裂：裂缱/空鼓（抹灰工程、涂饰工程、墙地面码。4. 职贵与权限4.1 .集01工程管理中心4.1.1. 制定本作业指引，并根据管控要求及时修改补充完善：4.1.2. 时备战区实测实业工作执行情况进行检食，4.1.3. 组织第三方对项目进行实测实量检测和抽S.4.2 战区工程管理部4.2.1. 落实操团实测实软作业制度，旅科指V各项目头测集砥工作按标准执行，43项目工程部1.1.1 制定项目实测实Ift考核指标.并与付款、奖罚挂构：1.1.2 监将监理单位、施工单位按本作业指引对实体进行实测实hi:1.1.3 时旅工单位实测数据按不低下20%的比例进行抽测，且与监理公司夏测数据也复不超过10%：4.4 监那单位对施工单位实测数据按不低于5）%的比例进行莫测.4.5 总承包商按分户测量原则对所有实测M迸行100%实测实量并建立分户/分层实测档案。5.考核评估取样K则与计算说明5.1. 取样原则5.1.1. 机原则：各实测取样的楼栋、楼层、房间、测点等，必须结合当前各标段的施工进度，原则上通过图纸或电脑随机抽样事前确定，如现场存在迎检性紧急整改清扫的将询整改换测区。同时为保证实体质量控制均好和常态的管理目标,任何情况下评估组保留询整更换测区的权利，项目部各方管埋人员箭于以配合支持.实测实质取点随机性原则加强，测区内测点位黄在指出图示位置I米范用内班机选取，随8U取的指标包括本指引内的所有指标：5.1.2. 可追溯原则：对实测实所的各项目标段结构层或房间的具体楼栋号、房号做好书面记录并存档.5.1.3. 完整原则：同一分部工程内所有分项实测指标，根据现场情况兵符条件的必须全部进行实测，不能有遗漏.5.1.4. 效率原则：在选取实测套房时，要充分考虑各分部分项的实测指标的可测性，使一套房包括尽可能多的实测指标，以提高实测效率。5.1.5. 原则：测Ift数据应反映项目的真实质量.避免为了片而提高实测指标.不合理修补（包括但不限于点对点的怪补方式或修补的意痕迹明显），实测取点时应规避相应部位,并时修补方案的必要性和合理性进行检查，对不合理的脩补参考S245.2.8办法处理.（2）考虑砌体的期体开槽、挂网等工序的合理时间，砌体部位原则上要求必须在期休完成30天后才允许HI架隐蔽。（3）如发现存在砌体提前防蔽.隐蔽工序不合理前置.规避现场评估实测时，按如下方式进行处理：如现场仍具备实测条件，则砌筑工程中的表面平整度、垂直度、方正度、外门窗洞口尺寸偏差（洞口上、左、右三边均为碎结构除外）四项指标，按实测成缄的85%作为标段合格率、J目合格率的实际计算值:5.2.5. 对于抹灰工程,按以下方法进行计算处理：1抹灰面严禁诳行打磨、批泯，不论其是否在实冽区，本季度空鼓/开裂风险评定为“高并且通报批评。5.2.6. 对于精装修工程，按以下方法进行计算处理：（1精装脩标段测区不少于IO个，并有合理流水工序：如现场发现精装修工序不合理，行为刻意且Fl的明显，规避测区,将通报批评，5.2.7. 诚实守信修补要求：（1）如发现现场存在引导规避测区行为（包括但不限于进度播报、引导至非选定的楼栋或测区、过度“/龙品保护遮挡测区、刻意帮再围挡靖塞楼层上下通道等）.评估组将调整测区,选取目测最差的楼栋、楼层进行实测,同时实测实麻合格率成绩按调整后测区实测成绩的90%计算标段合格率、ll合格率：对于实测作弊行为，该项指标全部按不合格点记录（包括但不限于：数据记录人员多写数据、算改数据、配合过程中作怫）：（2）对于砌筑外窗洞口尺寸修补,需2定专项的维修方案,刚体面禁止任何形式的修补措施，一次结内面、二次结内面允许细斩刖曲禁止批段修补，该部位仍进行实测数据采集,若别密后实测仍不合格,该实测点作为两个不合格点计算,对存在开裂点或渗漏风险及钢筋外褥的测区实测点将记为不合格点：（3）对于一结构涨模部位允许细斩剔凿禁止打磨批嵌.但结构面副曲将对观感质量评分进行扣减.该部位仍进行实测数据采集,若别凿后实测仍不合格，该实测点作为两个不合格点计算：（4）结构顶板禁止打麻、批嵌;对于抹灰工程,顶板允许批嵌，但4完善批战修补方案,批嵌修补后按悚灰顶棚标准进行合格率计算，若修补后按抹灰标准实测仍不合格，则该实测点作为两个不合格点计算，时存在开裂脱落的膜板不论其是否在测区内,均按5个不合格点记录：（5）结构别凿露筋的混凝土面，不论其是否在实测区，均按不合格点计算；（6）结构墙柱（除帙板平缝5an范困外如存在打磨批假，不论其是否在实测区，均按不合格点计算.5.2.8. 墅业态的楼栋、标段可不进行精装蟋能力中的同户型相关指标的采集计算.6.基砒质g制能力&1各阶段旗量要点6.1.1. 现浇混凝土结物：铁面尺寸偏差、表面平整度、垂直度、顶板水平度极差、梁底水平度极差、施工控制践、轴线控制偏差：6.1.2. 钢结构工程：爆检垫片设置、钢结构焊接质量、焊缝尺寸、钢结构防火侦垃、材料、垂n度、扩孔、钢结构柱俅羌：6.13.砌策工程:6面平匏度、垂直度、方正度:6.1.4. 抹灰工程:墙体表面平整度、墙面垂出度、地面表面平整度、室内净裔侑差、顶板水平度极差、阴阳角方正、地面水平度极差、方正度、房间开间/进深偏羌、墙面空鼓数量和空鼓面积。6.2.现浇混凝土结构6.2.1. 范本原则（1）同一标段内根据各楼栋进度.在实测前版机确定已拆完模板的2个搂层作为混凝土结构工程的实测层完成砌筑但未甩发的新生站构楼层为可选测区楼层）。（2）根据选取楼层结构平面图,实测实盘选点考虑每层结构4个角和中间混凝十.剪力增、柱.当实测混凝土结构的截面尺寸、表面平整度、垂直废时,每个实测层要选取7-10个实测区.2个实测层累计15-20个实测区.商改住（IofO产品、集中、独栋办公产品核心筒部位剪力墙可作为实测可选范围（电梯门洞口一侧剪力墙可不纳入），商改住（Ioft）产M，顶板水平度，按股住宅标准实测，集中、独栋办公产品纯商业写字楼类型不做顶板水平度实测。（3）当实测同楼层内顶板水平极差时，每个实测层选取5个实测区，2个实测层累计10个实测区。好个实测区实,测5个点，每个点均作为1个计算点.（4）对于金屈模板项目,竖向构件的垂直度、平整度按标准0,5mm实施检杳，其余指标参考有抹灰标准实施将查：涉及指标包括地面表面平整度、室内净而偏茏、顶板水平段极差、阴阳地方正、地面水平度极差、方正度、房间开间/进深儡差、户内门洞尺寸偏差.外墙窗内侧墙体庠度极差、同户型同时卫间管井尺寸偏差、问户型同场12间窗底也标高偏差、同户型同网E间窗恻框域距偏差、柜体嵌入位尺寸偏差、同户型同厨卫同开间/进深侑差，6.2.2. 被面尺寸偏差（混凝土结构（1）指标说明：反映层高范用内剪力搞、混凝土柱施工尺寸与设计图尺寸的偏差.（2）合格标准：微面尺寸偏差卜5,Slmm（3）测3工具:Sm钢卷尺<4）测4方法和数据记录:以钢卷尺测出向一面墙/柱裁面尺寸,精确至去米.同一墙/柱面作为I个实测区，象计实测实埴20个实测区.每个实测区从地面向上30Omm和1500mm各测显/面尺寸1次,选取其中与设计尺寸偏整破大的数,作为判断该实测指标合格率的1个计算点.（5）示例地面ISO30堵或住法二笫一墙柱截面尺寸测量示意6.2.3, 衣面平整度（混凝土结构< 1）指标说明：反映层商范用内剪力墙、混凝土柱表面平整程度。< 2）合格标准:木模板IO.8mm:金属模板0.5mm（3）测豉工具：2米奇尺、楔形塞尺< 4）测量方法和方据记录I剪力墙，暗柱；任选长边墙两面中的一面作为1个实测区。累计实测实量20个实测区，50个实测点。 当所选墙长度小于3米时,IHJ一面墙4个角（顶部及根部）中取左上及右下2个角（或左下右±）.按45度角斜放席尺，累计测2次表面平整度，墙长度中间距地面20cm处水平放余尺测一次表面平整度，跨洞口部位及距地面2（km处为必测，这3个实测值分别作为该指标合格率的3个计算点. 当所选墙长度大于3米时，除上述3个点外，还辐在堵匕度中间水平放能尺测玳1次发面平整度。跨洞口部位必测，测区内优先选取必测部位，单个测区内不超过3个测点。 当取消抹灰层时取样.测盘和记录参照抹灰堵面平整度相关要求（第6.2节）. 混凝土柱：不测衣面平整度.©为客观反应标段的实体质Jk除合检查时拘加大实测覆靛箍围对于增长大于3米,实测不超过3个点，可优先选取必冽部位（梁增交接部位、跨洞n、距地20Cm处）.<5）示例：6.2.4,垂且度（混凝土结构）（1）指标说明：反映层而范围内剪力墙、混凝土柱表面垂立的程度.（2）合格标准：木模板（）XJmm:金属模板0.5mm（3）测Ift工具:2米禀尺（4）洲量方法和数据记录： 剪力堵：任取长边堵的一面作为1个实测区.累计实测实技20个实测区.50个实测点. 当地长度小于3m时，同一面墙距两端头将向阴阳角20CM位置，分别按以下原则实测2次：一是粘尺顶端距上都聆顶板位置20Cm时ifl1次垂食度,二是城尺底端距地面20cm位置时测1次垂直度，这2个实测位取最大值作为判断该实测指标合格率的I个计算点. 当墙长度大于3米时,同一面墙跑两级头萼向阴阳角约30Cm和墙中间位置.分别按以下原则实测3次：一是籁尺顶皓接触到上部混凝土顶板位置时测1次垂直.度，二是常尺底端接触到下部地面位置时测1次垂直度,三是在瘠长度中间位置靠尺基本在高度方向居中时测1次垂出度.混凝土地体洞口-恻为垂直度必测部位.这3个实测值分别作为判断该实测指标合格率的3个计算点,混凝土柱：任选依柱四面中的两面，分别将毒尺顶端用上部险顶板和下部地面20Cm位置时各测1垂直度。这2个实测值取最大值作为判断该实测指标合格率的1个计算点。 当取消铢灰层且门洞I为混凝土结构时时,取样、测Ift和记录参照抹灰墙面平整度相关要求（第6.3节）.（5示例:6.2.5.顶板水平度极差（混凝土结构）（1）指标说明：考虑实际测破的可操作性,选取同一功能房间混凝土膜板内四个角点和一个中点距禹同一水平基准税之间5个实测值的极差位，综合反映同一房间混凝土顶板的平整程度.商改住（IHt）产品，顶板水平度，按一般住宅标准实测，集中、独栋办公产品纯商业写字楼类型不做顶板水平度实测，（2）合格标准；0,15mn（3）测后工具：激光扫平仪、具有足够刚度的5米钢卷尺（或2米塔尺、激光测距仪（4）测及方法和数据记录：同一功能房间混凝上顶板作为1个实测区，旬个实测层抽取5个测区,蹉计实测实域IO个实测区。使用激光扫平仪，在实测板跆内打出一条水平基准税,同一实测区距顶板天花税约30Cm处位置选取4个角点，以及板跨几何中心位（若板单侧跨度较大可在中心部位增加1个测点），分别冽收混凝土顶板与水平基准线之间的5个垂出距离.以最低点为基准点计算另外四点与最低点之间的偏差,倒弗值W5mm时实测点合格：最大偏差值20mm时，5个低筌依（基准点偏差值以OH）的实际值作为判断该实测指标合格率的5个计算点。最大偏差例20mm时，5个儡差值均按以大偏差假计，作为判断该实测指标合格率的S个计算点。所选2套房中顶板水平度极差的实测区不满足IO个时，衡增加实测套房数.对商业项目的住宅部分，需进行顶板水平度实测,（5）示例：6.2.6. 梁底水平度极差（混凝上结构）（1）指标说明：考虑实际测设的可操作性.施机选取一功能房间大赦面梁,优先选取大涔度梁体及外瘠结构梁,目测下坠或旅模部位选取3个点距离同一水平基准线之间3个实测值的极差值,综合反映同一混凝土梁底的水平程度。（2）合格标准r（O,15mm（3）测fit工具：激光扫平仪、具有足够刚度的5米光卷尺（4）测4方法和效据记录: 同一功能房间混凝土梁底作为I个实测区，累计实测实用10个实测区.10个实测点.使用激光扫平仪，在实测板跨内打出一条水平基点戏，同一实测区内随机选择3个测点，分别测收混凝± 梁底与水平基准线之间的3个垂直距离，计算最低点与外高点之间的偏茏。偏歪值15mm时实测点合格. 所选2套房中梁底水平度极差的实测区不满足10个时，需增加实测套房数. 跨度N8米梁体不适用以上标准。梁体跨度羽米的按起拱要求诳行评定，极差不大于起拱高度（例：某梁跨度8米.起拱W1000,则合格标准为800Omm«3/1Ooo=24mm）.（5）示例:rmIf7627.1. 工控制线没汽（结构阶段）（1）指标说明：反映砌筑、抹灰、装修尺寸前期控制的借整，以便控制砌筑、抹灰和装修的尺寸精侬.为何筑、装修房集中加工等提供控制条件,<2）合格标准；出面砌体正手墙要求设困砌筑控制城（对剪力墙则为抹灰控制战.楼地面清扫完成砌筑施工施锯弹设完成、水平标高控制线（反坎支模前,二结构植筋前标高控制税必须弹谀完成）.（3）测3工具:Sm钢卷尺<4）测量方法和数据记录:姆一面墙、每一个卫生间、集一个厨房各作为一个实测区，测域部位选择正手墙面，累计实测实量I5个实测区,其中卫生间、取5个测区，非卫生间墙面选取K）个满区.所选2套房中的实测区不满足15个时，需增加实测套房数每1个实测区只收1个实测点.其实测值作为该指标合格率的1个计第点.测显方法：采用目冽、尺J方法，核查问一个实冽区是否设置二线，其尺寸是否符合设计要求.数据记录：每一实测区未设置：戏，则该实测点不合格；反之，则该实测点合格.不合格点均按“1"记录,合格点均按记录”6.2.8. 轴线偏差控制（混凝土结构）<1）指标说明：反映现场轴规控制措施是否合理，现场放燃是否涵足精度要求。（2）合格标准：（轴线竖向投测：总高H（m>Hw30.允许偏差5（mm）:30<H<6（）.允许偏差I（Nmm”60 <H90.允许偏基15（mm）:90VH4120,允许偏差偏（mm）：I2O<HI5O.允许儡差25（mm）. 施工层放践精慢：承重墙、梁、柱边线制度允许偏差±3（mm）, 每层放线孔不能少于2个。（3）测员工具:激光铅直仪（羟纬仪）、卷尺（4）测4方法和效据记录:每栋楼为一个测区，共2栋楼.祗层不少于2个放线孔。轴线竖向投测；在楼层放跳孔上架设仪器，通过仪器对准册准点，施工层主轴战和艇准点之间的偏差俏若偏差侑不满足标准要求及楼层少于2个放践孔，则此测戊为不合格，狗栋楼任选一层进行实测.好层轴践瞪向偏差实测值2个实测值，各作为一个计算点，好个测区共2个测点，总共2个测区，2个计算点，施工层放我精度：用卷尺测城主轴线和施工层控制线（承重堵、柱边城）之间的距离与设计值进行比较,其儡差值是否符合标准要求：累计实测2个测区，8个计算点，数据记录：合格记为'0:不合格记为“1：（5）示例（无6.3. PC结构6.3.1. 基本原则（1）搬面尺寸偏差、表面平整度、垂宜度、顶板水平度极差、梁底水平度极差、施工控制线、轴税控制偏差参考现浇混减上结构实测指标标准实施校查。（2奘配式PC结构与现浇混凝上结构混合使刖时，PC结构的登向预制构件的垂直度、平整度偏差和现浇混凝土剪力墙各实测IO个测区，30个实测点,PC结构不足IO个测区，30个测点时，优先选取PC结构进行实测,不足测区及测点实测现浇结构补齐.（3PC结构实测分项增设预制构件的尺寸偏若实测，4当实测混;疑土结构的极面尺寸、表而平整度、垂直度时,每个实测必要选取7-10个实测区.2个实测层累计15-20个实测区.商改住（Ioft）产品、集中、独栋办公产品核心筒部位剪力墙可作为实测可选范围（电梯门洞口侧剪力墙可不纳入，商改住（Ioft）产晶，顶板水平度，按一般住宅标准实测，集中、独栋办公产品纯商业写字楼类型不做顶板水平度实测.（5）当实测同一楼层内顶板水平极差时.每个实测层选取5个实测区,2个实测层累计10个实测区.每个实测区实测5个点，好个点均作为1个计算点。6.3.2. PC板安装精度（PC结构（1）指标说明；反映Pe墙板安装控制的偏差，以便控制PC结构安装的尺寸粕度，为装脩房集中加工等提供控制条件.（2）合格标准:O.3mm（3）测Ht工具:5m钢卷尺、扫平仪（4）测地方法和数据记录：每一功能房间内任选1-2面墙面各作为一个实测区,祟计实刈实量20个实测区.所选2套房中实测区不满足20个时，需增加实测套房数.每1个实测区只取I个实测点，其实测值作为该指标合格率的I个计算点.测At方法：采用目测、尺Ift方法，PC结构熔板定位精度.（5）示例:6.3.3. PC板构件尺寸偏差（PC结构）（I）指标说明：反映PC板构件的尺寸偏差.（2）合格标准：5,5nm（3）刈盘工具：5m钠卷尺（4）测fit方法和数据记录：PC板构件堆场内的任意一块PC构件板作为一个实测区，累计实测实量IO个实测区。测属方法：PC板构件分别刈取长度、宽度尺寸各20个实测点，采用钢尺IS-端及中部的尺寸值，选其中与设计尺寸偏差最大的数.作为判断该实测指标合格率的I个计算点.累计20个计算点.<5）示例:6.4. 刚结构工程6.4.1. 基本原则按照“钠结构结构施I.顺V险收规迫GB50205-2001”检f闻结构相关性能和指标，642.高强螺校连接（1）指标说明：姝合反映高强爆栓连接强度是否满足要求。（2）合格标准：螺栓丝扣外露应为2-3扣，其中允许有10%（以一个连接处的高强螺栓总数为一个单位）的螺栓税扣外蹋1扣或4扣。（3）测量方法和数据记录：实测区：每一个连接件作为1个实测区，累计实测实量6个实测区.所选实测区内不满足6个时,需上下楼层进行补点.测量方法：目测同一连接件中只要有一个螺栓不满足要求,则该连接件不合格记“1”，反之记“0.（4）示例岛强姆栓连接测量:示意6.43蜷栓格片设设< 1）指标说明：（2）合格标准：检查螺栓两例是否安放垫片，垫片位置是否偏移，（3）测地工具：目测< 4）测M方法和数法记录:实测区：每一个连接件作为1个实测区，累计实测实眼6个实测区.所选实测区内不满足6个时，需上下楼层进行补点.测量方法：目测< 5）示例A.平面焊缝高度首先把咬边尺对准等,并紧固螺丝然后滑动高度尺与焊点接触.高度尺的所指示值,即为焊缝高度B.角焊高度测G角炸高度，用该尺的工作面靠紧焊件和焊缝，并滑动高度尺与焊件的另一边接触，而高度尺的指示线,指示值即为焊缝高度.6.46刖结构防火质M（1）指标说明：综合反应防火涂刷质量是否合格,满足质圻要求.<2）合格标准:薄涂A.涂膜厚度符合设计要求.B.无漏涂、脱粉、明显裂缝，裂缝宽度不大于0.5mm。C涂层与钢基材之间和各涂层之间，应粘接牢固，无脱层、空鼓。D.颜色和外观符合设计规定，轮加清晰，接槎平整.库涂A.涂膜厚度符合设计要求如用度低干照订标准,但必须大于照订标准的85%,且用度不足部位的连续面积的长度不大于1m,并在5m也因内不再出现类似情况。B.涂层应完全闭合，不应漏底、漏涂.C.涂层不应出现裂缝,裂缝宽度不大于Imm.D.涂层与钢基材之间和各涂层之间，应粘接牢固，无脱层、空鼓。E.涂层衣面应无乳突，<3）测成工具:目测,破损法<4）测盘方法和数据记录：实测区：每一个构件作为1个实测区，累计实测实fit6个实测区.所选实测区内不满足6个时.需上卜楼层进行补点.测配方法：目测涂膜表观质城，将涂腴钻孔用探针插入地取探针插入深度及为涂腹厚度，若表观放量存在缺陷，涂膜厚度不符合要求均记为不合格。647.材料（钢结构工程）（1）指标说明：反应材料的出厂质量。< 2>合格标准：主要原材料整厚，符合设计要求< 3>测搔工具：饮板尺，游标卡尺（4）测圻方法和数据记录：测量方法：用钢板尺或游标卡尺测址材料壁实测区：祗一个构件作为1个实测区，歌计实测实量6个实测区,所选实测区内不满足6个时，需上下楼层进行补点。< 5>示例单扎钢板的厚度允许偏差（卜类）公称厚度下列公称宽度的谆度允许偏差W1500>1500'2500>2500FO(K)>4000'48003.00'5.00±0.45±0.55±0.65>5.00'8.00±0.50±0.60±0.75>8.00'15.0±0.55±0.65±0.80+0.90>15.0'25.0±0.65±0.75±0.90±1.10>25.0'40.0±0.70±0.80±1.00±1.20>40.0'60.0±0.80±0.90±1.10±1.30>60.0"I(W±0.90±1.10±1.30±1.50>100'150±1.20±1.40±1.60±1.80>150'200±1.10±1.60±1.80±1.90>200250±1.60±1.80±2.00±2.20>250'300±1.80±2.00±2.20±2.40>300'100±2.00±2.20±2.40±2.60< .48垂直度（钢结构工程）（1）指标说明：反应钢构件施工竖H.程度。<2>合格标准：H/1000,且不应大于25mm,H为构件高度,<3）测盘工具：全站仪<4）测量方法和数据记录：实#!区：每一个构件作为1个实测区，累计实测实址6个实测区.所选实测区内不脩足6个时，需上下楼层进行补点。测M方法：架设全站仪，Wi整全站仪十字丝瞄准钢柱低端（左边右边都可以，就是望远镜里面看到的墩柱边跟空气相接的地方）然后水平制动锁死井水平置零，转动鬓远慢到铜柱顶端（如果偏了你会发现十字丝不在铜柱的边缘），下一步馍死竖直制动,然后旋转水干微动使卜字缠竖线跟墩柱边缘复合在一起。卜一步查看水平角度变化.（5）示例：钢柱垂直度测地示意6.4.9.扩孔（钢结构工程）（1）指标说明：反应现场扩孔施工是否合理,是否湎足扩孔要求。（2）合格标准：高强度蟠栓孔不应采用气割扩孔，扩孔数量应征得设计同意，扩孔后的孔径不应超过1.2d；（3）测量工具：目iW，钢板尺（4）测口方法和数据记录：实测区：每一个构件作为1个实测区，累计实测实t6个实测区.所选实测区内不满足6个时.需上下楼层进行补点.测量方法：目测观察开孔数盘,开孔处形状规整，用钢板尺测盘孔径与蝴栓直径比较是否满足要求。6410.钢结构柱偏位（剂结构工程）（1）指标说明：反应钢柱偏移程度。（2）合格标准：0,20mm（3）测量工具：扫平仪,卷尺<4>测址方法和数据记录:（5）示例:6.5. 砌筑工程6.5.1. 基本原则 1）实测徜，根据同一标段内各楼栋进度l¾mii取处于砌现阶段24套房作为砌筑工程的实测套房。户数以多的房型为必选.累计实测实量播个实测区（二构造浇筑完成,斜顶碑未砌墙体为砌筑备选测区）.（2）对于聆收以后济改造的墙体仍需作为实测区，相关标准不变.652.去面平整度（物秋工程）（1）指标说明：反映层高范用内砌体墙体表面平整程度，（2）合格标准：O.8mm（3）测鹏工具：2米靠尺、楔形或尺（4）测4方法和方法记录:每一而墙都可以作为1个实测区，优先选用有门窗、过道洞口的墙面.测量部位选择正手摘面累计实测实量30个实测区. 当墙面长度小于3米，各墙面顶部和根部4个角中，取左上及右下2个角。按45度角斜放奇尺分别测量2次，取最大值作为判断该实测指标合格率的I个计算点. 当墙面长度大于3米时.还需在墙长度中间位置增加I次水平测量,3次测量值取最大值作为判断该实测指标合格率的I个计匏点. 有门窗洞口的砌体墙，必须骑跨fj窗涧口45°角测出一尺（含过梁及构造柱）。 所选2套房中墙面表面平整度的实测区不满足10个时，需增演实测套房数。平整度魁此示意653.垂直度（砌筑工程 同一面墙作为1个实测区，累计实剃实量IO个实装区。 在同一测区内，实测演需用5米卷尺或激光扫平仪对弹出的两条方正度控制线，以短边墙为基准进行校核无误后采用澈光扫平仪打出十字战或吊践方式，沿长边墙方向分别;IH量:3个位置两然和中间）与控制战之间的矩离。选取3个实测殖之间的极差，作为判断该实测指标合格率的1个计算点,如该套房无方正基准段或偏差超过5mnV2m,则该套房内所有测区的实测值均按不合格计.并统一记荥为,5mm,o（三）所选2套房中方正度极差的实测区不湎足10个时，需增加实测套房数.（5>示例：1.6.6. 抹灰工程6.6.1. 基本原则（1）实测前，根据同一标段内各楼栋进度的8至取处于抹灰阶段2个喽片作为抹灰工程的实测测区.户数最多的房里为必选。<2）采用木夹板、石膏板等轻质材料作为后改造墙体，可不作为实测区。对于其他后改造墙体，相关标准不变。6.6.2. 在面平整度（抹灰工程（1）指标说明：反映层海范国内抹灰墙体表面平整程度，（2）合格标准：打.打丽F4mm:Mfftt,Jj*（J.3JmmA. ）测Ja工具：2米靠尺、楔形塞尺（4）测4方法和数据记录:实测区与合格率计以点：包一面墙为I个实测区，累计15个实测IX,45个实测点。所选2套济实测区不足15个时，需增加实测套房数J每一渊尺实测值为一个合格计算点.冽显方法：同一实测区内B. 当墙面长度小于4米，在同一-墙面顶部和根部4个向中，选取左上、右下2个珀按45度角斜放非尺分别测Jit1次，在距离地面20cm左右的位置水平测I次：C. 当墙面长度大于4米，在同-墙面4个角任选两个方向各测中1；）；,在墙长度方向任意位置增加2次水平测地，在距离地面20Cm左右的位区水平测2次：D. 所选实测区指面优先考虑有门窗、过道洞口的,在各洞口45度斜测一次，洞U两边竖向各测一次：E. 测区内优先选取必冽部位，单个刈区内不超过3个测点.（5）示例:6.6.4. 阴阳角方正（抹灰工程）（1）指标说明：反映层高范围内抹灰墙体阴阳角方正程度.（2）合格标准：抹灰面或腻子而未打赠Mmm；肮子面已打3mm:<3）测3工具:阴阳角尺（4）测贵方法和数据记录,每面墙的任.意一个阴角或阳角均可以作为I个实测区，崟计实测实量I5个实测区.所选2套房的实测区不满足15个时，管增加实测套房数,选取对观感影响较大的阴阳角,同一个部位.从地面向I：3（X）mm和150Omm位置分别测量1次.2次实测值作为判断该实测指标合格率的2个计算点.6.6.5. 地面衣面平整度（抹灰工程）（1>指标说明；反映找平层地面表面平整程度，（2）合格标准：毛坯房交付地面或装修房龙件地板基层表面平整度05mm:而层为i或石材的地面基层衣面平整度W5mm装修房H铺地板联层表面平柔度S3nm.（3）测It工具:2米靠尺、楔形瘟尺（4）测埴方法和数据记录：每个功能房间地面都可以作为I个实测区，累计实测实显6个实测区.任选同一功能房间地面的2个对角区域.按与墙面夹角45度平放靠尺测量2次,加上房间中部区域测破一次，共窝款3次,客、笆厅或较大房间地面的中部区域需加测1次。同一功能房间内的3或4个地面平整衣实测值,作为判阍该实测指标合格率的3或4个计算点.所选2套房地面表面平整度的不满足6个实测区时,需增加实测套房数.（5）示例：6.6.6. 顶板水平度极差（抹灰工程）（1）指标说明：考虑实际测盘的可操作性，顶板肮子找平层完成后实测该项指标（一遍网干为找平层，即“见白''便可实测该项指标），选取同一功能房间混朕上顶板内四个角点和一个中点地离同一水平基准线之间5个实测值的极差（ft.综合反映同一房间混凝土膜板的平整程度.（2）合格标准：（O.IOJmm（3测3工具:激光扫平仪、具有足够刚度的5米钢卷尺（或2米塔尺、激光测距仪）：（44测量方法和数据记录:实测区，已完成Mf的同一功能房间内顶板作为1个实测区.累计实测实量IO个实窝区所选2套房的实测区不满足10个时，制增加实测套房数.测量方法：同一实测区内A, 同一功能房间内顶板需已完成腻子找平层随（即,见白'仞可实测该项指标：B, 使用激光扫平仪，在实测板跨内打出-条水平很准跷,同一实测区距顶板天花线30Cm处位祝选取4个角点,以及板跨几何中心位（若板单侧跨度较大可在中心部位增加1个测点,分别测量混凝土及板与水平基准线之间的5个垂耳矩离.合格率计算点；以垂直即席的城低点为基准点，计算另外四点与域低戊之间的偏差，必大偏差伯WISmm时,5个偏差假（基准点偏差值以0计）的实际值作为判断该实测指标合格率的5个计算点。呆大的走值15mm时,5个偏差值均按最大偏差值计，作为判断该实测指标合格率的5个计算点.（5）示例:顶板水平度测量示意6.6.7. 地面水平度极差(抹灰工程(1)指标说明：考虑实际测眼的可操作性选择同一房间找平层地向两段长塘中间区域和4个角部区域四个角点和一个中点与同一水平线距离之间极差的域大值作为实测指标，以综合反映同一房间找平层地面水平程度。(2)合格标准r(O,IOJrnm(3)测fit工具：激光扫平仪、具有足够刚度的5米钢卷尺(或2米塔尺、激光测距仪)(4)测4方法和方法记录:好一个功能房间地面都可以作为I个实测区，累计实测实做10个实测区。使用激光扫平仪，在实测板跨内打出一条水平法准战，同一实测区地面有踢脚线的两段长墙中间区域和4个角部区域，土地脚边线30Cm以内各选取I点，在地面几何中心位选取1点，分别测吊:找平层地面与水平基准线之间的5个垂宜冲离.以最低点为基准点,计算另外4点与最低点之间的偏差.偏差(fi10mm时，该实测点合格：最大偏差值l5mm时,5个倡常伯基准点保型(ft以O计的实际值作为判断该实测指标合格率的5个计算点。最大侑差伯ISmm时，5个偏差位均按以大偏差值计，作为判断该实测指标合格率的5个计算点。所选2套房中地面水平慢极差不满足1()个实测区时.需增加实测套房数.（5）示例：室内净高测或示意6.6.9.方正性（抹灰工程）（I）指标说明：考虑实际泅业的可愫作性，选用同一房间内同一垂且面的墙面与房间方正度控制战之间距寓的偏差,作为实测指标,以综合反映同一房间方正程度.（2）合格标准：O,IOlmm（3测盘工具：5米制卷尺、吊线或激光扫平仪（4）测量方法和数据记录：摊套房同层内必须设置条方正控制法准钱（尽地通长设置，降低引测误差），且同一套房同层内的各测区（即各房IM）必须采用此方正控制基准战，然后以此为域准，引测至答测区（即各房间）： 即墙体30-60Cm范围
