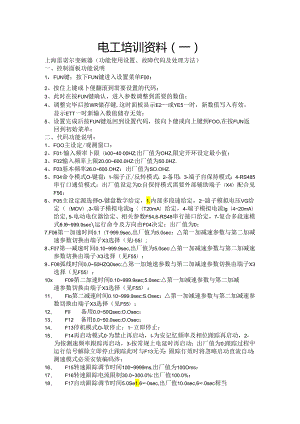

电工培训资料（一）上海雷诺尔变嫉器（功能使用设置、故障代码及处理方法）一、控制面板功能说明1，FUN键；按下FUN键进入设置菜单F00：2、按住上键或卜便翻滚到需要设置的代码：3、此时在按FUN键确认，进入参数调整到需要的数值：4、调整完毕后按WR储存键,这时面板显示E2或YE5一时，新数值写入有效，显示ETT一时新输入数值储存无效：5、设置完成后按FUN键返回到设置代码，按向卜健或向上键到FOO,在按FUN返回到初始菜单：二、代码功能说明：1、FOO主设定/观测窗口：2、F01输入频率卜限（004000HZ;出厂值为OHZ,限定开环设定最小值：3、F02输入频率上限20.00600.0HZ:出厂值为50.0HZ.4、F03基本频率26.0600.OHZ：出厂值为SO.OHZ.5、F04命令模式O-键盘：1-端子正/反转模式：2-备用：3-端子自保持模式：4-RS485串行口通信模式；出厂值设定为0:自保持模式需要外部辅助端子（X4）配合见F56；6、F05主设定源选择O-键盘数字给定，1.内部多段速给定，2-湍子模拟电压VG给定（MOV）,3-端子模拟电流lg（T20mA）给定，4-端子模拟电流lg（420mA）给定,5-电动电位器给定、相关参数F54,6-RS48串行接口给定，7-复合多段速模式.l999.9sec运行命令及方向由F04决定：出厂值为0：7.F06第一加速时间0.1（T999.9sec,出厂值为5.0sec：第一加减速参数与第二加减速参数切换由端子X3选择（见l55）;8、F07第-减速时间0.10999.9sec,出厂值为5.0sec:第一加减速参数与第二加减速参数切换由端子X3选择（见F55）：9、F08弧线时间0.050HZQ0sec:第一加她速参数与第二加减速参数切换由端子X3选择（见F55）；10xF09第二加速时间0.10999.9sec;5.0sec:第一加减速参数与第二加减速参数切换由端子X3选择（见F55：11、 Flo第二减速时间0.10999.9sec:S.Osec：第一加减速参数与第二加减速参数切换由端子X3选择（见F55）：12、 FIl备用0.050Qsec:O.Osec：13、 F12备用0.050.0sec;O.Osec；14、 F13停机模式O-软停止：1-立即停止：15、 F14再启动模式0为禁止再启动，I-为安记忆频率及相位跟踪再启动，2-为按测速频率跟踪再启动，3-按常规上电延时再启动：出厂值为0;跟踪过程中运行信号解除立即停止跟踪此时与F13无关：跟踪仃效时将忽略启动直流自动：测速模式必须安装编码涔：16、 F15转速跟踪调节时间1009999ms,出厂值为100Oms：17、 F16转速跟踪电流限制30.0300.0%:出厂值100.0%：18、 F17自动跟踪调节时间5.0Se1.60sec,出厂值10.0sec,6.0sec相当不解除跟踪：19、20.21、22.24、25、26、27、28、29、F18始动频率0-30HZ:出厂值O.OOHZ给定频率低于此频率系统保持机且不忆键盘命令：F19直流制动0无直流制动：1直流制动后启动：2为减速停止后直流制动：3-为启动/停止均匀直流制动：出厂值为0：启动直流制动DCb停机直流制动显示deb,制动筑率低于初始顽率相当于直流制动无效F20停机直流制动开始频率O13OQHZ:出厂值2.00HZ:低于初始频率时停机制动无效：F21直流制动时间O.lsec-lO.Osec：出厂值2.0sec；对启动或停机直流制动均有效矢地控制制动强度以电流评价：F22直流制动电压强度0.110.0%;出厂值3.0%：对启动或停机直流制动均仃效矢量控制制动强度以电流评价：F230.00HZ三0.010.0%;出厂值1.5%：F03为基本频率：F241/3基本频率电压15.060.0%;F252/3基本频率电压30.080.0%;F26基本频率点电压80.0100.0%;F27跟踪调节牌比例00102.000:出厂值33.3%；F03为基本频率：出厂值66.6%：F03为基本频率：出厂值100.0%：F03为基本频率：出厂值1.000:仅在F14=l时有效:F28跟踪调节器积分时间IOFOOOms;出厂值500ms；仅在F14=l时有效:30.31、32、33、34、35、36、37、38、39、40.41、42、43、44、45、46、47、48、F29备用：F30备用;F31备用；F32备用；5无效;I-按有功电流限制；2-按输出电流限制；F33最大电流限制系数5.0%300.0%:出厂值150.00%：F34加减速失速电流5.0300.0%;出厂值125.0%；F35加减速失速电压5.0300.0%;tfi115.0%：F36软件能耗制动电平70.0-300.0%：出厂值120.00%:软件放电方式:F37第跳跃频率0.01500.0HZ:F38第二跳跃缴率0.01*500.0HZ;F39第三跳跃频率0.01SOO.OHZ:F40第一跳跃频率范围02.00HZ:F41第二跳跃频率范闹02.00HZ:F42第三跳跃频率范围02.00HZ:出厂值11Q0HZ：出厂值21.HZ:出厂值31.00HZ：出厂值O.OOHZ：出厂值O.OOHZ；出厂值O.OOHZ：49、F43转向约束O-允许正反传；I-允许正转：2-允许反转：出厂值0：F44延时运行时间030.0sec:出厂值0.5sec:F45备用：F46备用:F47显示参数选择O-主设定参数：1-输出频率；2-输出电流有效值：3-输出电压有效值：4-测速频率：5-带符号测速百分数：6-输出无量纲：7-反馈无员纲（fl37指定）：8直流母线电压：出厂值1：F48FOS主设定格式选择O-直流频率设定：1-按最高频率F02百分数：2-按最高转速rpm：3-按F05指定的无敢纲格式：出厂值0：相关参数F0O、F05：50.51.F49无量纲设定参考值09999:出厂值1000：;F50无量纲显示格式5XXXX小数点格式；1-XXXX：2-XXXX：3-XXXX；出厂值0：52、 F51模拟显示量时间常数502000ms:出厂值500ms；电压、电流显示灌波：53、 FS2备用：54、 F53备用；55、 F54XI、X2端子功能选择OX1X2外部多段速低二位：1-X1、X2电动电位器:2-XI.X2选择给定电源：出厂值0：相关参数F54=2时,常态选择键盘给定：Xl选择VG；X2选择IG(420mA)56、 F55X3端子功能选择d外部多段速低二位；I-VF闭环模式选择；2-负荷分配控制；3-强迫跟踪启动端子；4-第二加减速选择端子；出厂值0：F55=2时：常态选择键盘绐定：Xl选择VG,X2选择IG(420mA);57、 FS6JoG(X4)端子功能设定5电动端子：1白保持启动时保持端子：出厂值0:58、 F57模拟电压输入Vg增益0.5002.000:出厂值1.010：VG作为反馈时也起作用：59、 F58模拟电压输入偏移出0050.0%:出厂值0.0%：AVG作为反馈时也起作用；60、 F59模拟给定VG滤波时间502000ms:出厂值200ms：:61、 F60模拟电流输入Ig增益05002.000:出厂值1.010：ZMG作为反馈时也起作用：62、 F61模拟电流输入偏移量0.050.0%:出厂值0.0%；IG作为反馈时也起作用：63、 F62模拟给定Ig港波时间5020ms;出厂值200ms：;64、 F63模拟输出通道AMI选择O输出频率：I-输出电流有效值(Ism)；2-输出电压有效值(Vsm);3-实际转速(Nf)：4-F05主设定：5-速度调节器给定(Nref)；6-速度调节器反馈(Nreal)57-激磁电流调节器度定(Idref):8-激磁电潦调节器反馈(Id)：9转矩电流调节器给定(Iqref)：10*转矩电流调节器反愦(lq):11输出U相电流(IU)：12-输出W相电流(IW)：13-激磁电流(Imr)s14-有功电潦；15-有功功率：出厂值0：此项所有参数均以标么值输出，并由端子AMI输出模拟电压信号010V:65、 F64模拟通道1校准10.0%150.0%:出厂值100.00%；AMI相关参数F63；66、 F65模拟输出通道AM2选择同F63；出厂值0：同F63：67、 F66模拟输出AM2方式选择0020mA:l-420mA;出厂值0：68、 F67模拟通道2校准10.0%150.0%;出厂值100.00%；AM2相关参数F65：69、 F68可编程输出节点(OUT)0后动/停止：1-达到主设定频率：2-超过第一参考频率(F70)：3-低于第一参考频率(F70)；4-超过第二参考频率(F71)；5-低于第二参考频率(F71)；6-正转指示：7-反转指示：出厂值0:端子OT1：70、 F69可编程输出节点(OUTl)同F68；出厂值0：端子52：71、 F70第一预达到频率设定F01F02指定最高频率：出厂值50.00HZ：72、 F71第二预达到频率设定FolF02指定最高频率；出厂值10.00HZ;73、 F72主板继电器方式。-故障综合：1-运行/停止：2-预充电：出厂值0：此功能需断电身位确认方能完全生效：74、 F73备用：75、 F74臼动电压控制（AVR）O-无效：I-有效；出厂值1：AVC补偿网压波动76、 F75节能控制方式O-无效：1-节能：2-自动力矩补偿：出厂值0;77、 F76参数转差频率0.015.00:出厂值1.00HZ：F75=2时此功能有效：78、 F77转差补偿方式O-无效：I-有效：出厂值0：79、 F78软件死区补偿O-无效；I-有效：出厂值0：用户勿动；80、 F79脉宽调制模式。-普通SVPWM：I-优化SVPWM：出厂值1：81、 F80载波频率100o6000HZ:出厂值2000HZ：82、 F81备用：83、 F82运行次数限制19999:出厂值999984、 F83模拟输出AM2卜限调整（T30.0%:出厂值20：85、 F84输出电流级滤波时间l500ms:出厂值2ms：动态输出电流滤波86、 F85有功电流一级港波时间l500ms:出厂值20ms：动态有功电流漉波87、 F86直流电压一级泄波时间l500ms:出厂值Oms：动态电压控制港波88、 F87上电延时时间0.030sen;2.0sen：显示“dly”：89、 F88允许身位次数020：出厂值0；90、 F89显示软件版本只读：Uuxx；91、 F90备用：92、 F91备用；93、 F92点动频率0.1F02指定频率：94、 F93点动加速时间1.04000sec:95、 F94点动减速时间l04000sec:96、 F95多段速参数隐含模式0隐含:97、 F96第段转向0反转：1正传：98、 F97第二段转向O反转：I-正传：99、 F98第三段转向0反转：I-正传：100、 F99第四段转向0反转：1-正传：101、 Floo第五段转向0反转：1正传102、 FIol第六段转向O-反转：1.正传103、 F102第七段转向O-反转：I-正传104、 F103第八段转向O-反转：I-正传105、 F104第段速频率0.0050.0HZ:106、 F105第二段速频率0.00-50.0HZ；107、 F106第三段速频率0.0050.0HZ:108、 F107第四段速频率0.50.0HZ:109、 F108第五段速频率0.0050.0HZ;110、 F109第六段速频率0.0050.0HZ;111，FIlO笫七段速频率0.0050.0HZ;112、 Flll第八段速频率0.0050.0HZ:113、 F112第段速时间0.0999.9sec:114、 F113第二段速时间0.0999.9sec;115、 F114第三段速时间0.0999.9sec:116、 F115第四段速时间0.0999.9sec;117、 F116第五段速时间0.0999.9sec:出厂值1.00HZ：出厂值S.Osec；出厂值S-Osec：I-不隐含;出厂值0；出厂值1.出厂值1：:1111m.lfl,il(fi(值逸一IIJ»Jflwli出出出出出厂值5.00HZ：出厂值10.00HZ：出厂值15.00HZ：出厂值20.00HZ：出厂值25.00HZ：出厂值30.00HZ：出厂值40.00HZ：出厂值50.00HZ：出厂值5.Osec出厂值5.0SeC出厂值5.Osec出厂值5.0SeC出厂值5.Osec出厂值5.0SeC118、 F117笫六段速时间0.09999sec:119,F118第七段速时间0.0"999.9sec;出厂值5.0sec120,F119第八段速时间0.0999.9sec:出厂值5.Osec121、F120第段速加速时间0.0999Ssec:出厂值5.0SeC122,F121第二段速加速时间0.0999.9sec:出厂值5.Osec123,F122第三段速加速时间0.0999.9sec:出厂值5.0sec124、F123第四段速加速时间0.0999.9sec:出厂值5.Osec125,F124第五段速加速时间0.0999.9sec:出厂值5.Osec126,F125第六段速加速时间0.0999.9sec:出厂值5.0sec127,F126第七段速加速时间0.0999.9sec:出厂值5.0SeC128、F127第八段速加速时间0.(T999.9sec:出厂值5.0sec129.F128第段速诚速时间0.0999.9sec:出厂值5.Osec130,F129第二段速减速时间0.0-999.9sec;出厂值5.0sec131、F130第三段速减速时间0Q999.9sec:出厂值5.0sec132、F131第四段速减速时间0.0999.95ec：出厂值5Qsec133、F132第五段速诚速时间0.0999.9sec:出厂值5.Osec134,F133第六段速减速时间0.0999.9sec:出厂值5.0sec135、F134第七段速减速时间0.0999.9sec;出厂值5.0sec136、F135第八段速减速时间0.0999.9sec:出厂值5.0SeC137、F36控制方式O-开环V/F频率控制：1闭环WF频率控制：2转差频率控制；3-有传感器矢量控制；4-无速度传感器矢量控制：出厂值0：VF闭环VF频率控制使能与极性可由控制端子强迫选择F55、F56：138、 F137反馈通道选择0*端子Vg：I-端子lg020mA;2-端子lg420mA:出厂值0；139、 F138反馈比例系数K,0.0-200.0%：出厂值100%：F(x)=kx+b:140、 F139反馈校准偏移B,-500500%:出厂值0.00%：F(x)=kx+b:141、 F140VF模式Pl调节比例024.0:出厂值0.5:142、 F141VF模式Pl调节积分时间0.1100.0:出厂值3.5sec：143、 F142闭环频率下限O.0OHZ50.OOHZ;出厂值O.OOHZ：144、 F143闭环算法选择O-梯形算法；卜直接算法：出厂值0;145、 F144休眠方式选择O-无效：卜有效：出厂值0：跟踪过程不进入休眠：146、 F145临界休眠频率0.00'50.OOHZ；出厂值1.OOHZ：147、 F146休眠等待时间1.03600sec:出厂值lO.Osec：148、 F147闭环休眠误差唤醒回环0.0'50.0%；出厂值5.0%：l'136=l时有效：149、 F148开环休眠频率唤醒回环1.010.OHZ；出厂值2.OHZ：150、 F149备用：151、 F150备用：152、 F151无电跨越使能无效；卜有效;出厂值0：电网失电采用惯量动能反发电原理使逆变器不进入欠压保护：153、 F152直流电压调节器比例0.000-4.000:出厂值0.500：电网失电采用惯量动能反发电原理使逆变器不进入欠压保护：154、 F153直流电压调节器积分3500ms:出厂值100mS:电网失电采用惯量动能反发电原理使逆变器不进入欠压保护：155、 F154直流电压波动下限电压30.0%100.0%;出厂值:85.0%:电网失电采用惯量动能反发电原理使逆变器不进入欠压保护：156、 F1S5直流电压闭环参考电压30.0%100.0%:出厂值80.0%：电网失电采用惯量动能反发电原理使逆变器不进入欠压保护：157、 F156无电跨越检测参考电压30.0%100.0%:出厂值70.0%；电网失电采用惯量动能反发电原理使逆变器不进入欠压保护：158、 F157备用：电网失电采用惯量动能反发电原理使逆变器不进入欠压保护：159、 F158无功电流参考值10.0%200.0%;出厂值100.0%：电网失电采用惯量动能反发电原理使逆变落不进入欠压保护：160、 F1S9无功电流调节器比例0.0004.000:出厂值0.200：电网失电采用惯量动能反发电原理使逆变器不进入欠压保护：161、 F160无功电流调节枳分时间3500ms;出厂值100ms；电网失电采用惯量动能反发电原理使逆变器不进入欠用保护：162、 F161负荷分配方式选择5无效：I-有效：出厂值0：电网失电采用惯量动能反发电原理使逆变器不进入欠压保护：163、 F162负荷分配参考电流卜,限0.0200.0%:出厂值0.500；主从电流均只小于此值自动退出分配调节：164、 F163负荷分配比例系数0.0052.000：出厂值0.500：165、 F164负荷分配时间常数1009999ms:出厂值500ms；166、 F165负荷分配从机电流取得模式O-端子VG(010V):I-端子IG(0-20mA):2端了G(420mA):出厂值未设：167、 F166负荷分配极性O-正极性：I-反极性O-隐含；出厂值0：168、 F167矢量控制参数隐含I-显示矢量控制参数：出厂值0：可能出错：169、 F168弱诙曲线选择0-高位曲线：I-低位曲线：出厂值0提供两条标准弱磁曲线：170、 F169零频过激磁倍数100Q-200.0%：出厂值120.0%：矢属控制有效；171、 F170矢量控制输出电压限制0.CT125.0%：出厂值115%：172、 F171激磁电流给定0.0100.0%:出厂值40.0%；173、 F172矢员控制电流限制10400%;出厂值120%：;174、 F173速度调节器比例系数08.000:出厂值4.000：:175、 F174速度调节器积分时间SOSOOOms:出厂值80ms：;176、 F175激磁电流调节比例系数04.000:出厂值0.300；;177、 F176激磁电流比例积分时间24000ms;出J.值20ms：178、 F177转矩电潦调节比例系数04.000:出厂值0.300：179、 F178转矩电流调节积分时间24000ms:出厂值20ms；:180、 F179转矩给定方式0-来自速度调节器：I-来自FOO主设定；2-来自F主设定积分潺：出厂值0：181、 F180矢fit控制直流制动电流IoQ150.0%:出厂值100.0%：182、 F181备用；183、 F182备用：184、 F183电机额定电流1.06000A:出厂值*：出厂值因具体功率而异：185、 F184电机额定电压IoQ6000V:出厂值380V：186、 F185电机额定转速1009999:出厂值ISOOrPm：187、 F186电机额定频率20.0500.0HZ：出厂值50.0HZ：188、 F187电机额定功率因数0.201.00:出厂值0.8：189、 F188电机极对数116：出厂值2：190、 F189电机定子电阻0000f.999:出厂值0：0无效：191、 F190电机转子电阻0.000-9.999:出厂值0：0无效：192、 F191电机定子自感0.008999.9：出厂值0：0无效：193、 F192备用：194、 F193备用；195、 F194备用：196、 F195电机转子时间常数1020ms:出厂值200ms：197、 F196编码器每转脉冲数1O4O96;出厂值200；198、 F197测速点传动比0.100f.999：出厂值1.000：199、 F198跟踪编码器O-无编码器；"有编码器；出厂值0:200、 F199备用：201、 F200符用：202、 F201反时限特性O-无效：I-有效：出厂值1；203、 F202反时限电流倍数50.0300.0%:出厂值Io0%；204、 F203欠电流保护阀值0.0300.0%;出厂值0.0%：输出频率大于2HZI1.进入稳态2sec后条件满足报警：205、 F204欠压阀值30.0100.0%;出厂值70.0%206、 F2051.0%20.0%:出厂值5.0%:207、 F206缺相保护使能5无效：I-有效：出厂值0：厂家专用：208、 F207温度检测过热参考值20.BIlO.0：出厂值85：209、 F208故障记录八次历史故障记录：出厂值一；回顾近八次故障；210、 F209数据保护O-锁定所有参数：1-只允许更改FOO主设定：5-初始化参数；出厂值1：211、 F210申行通讯方式O-无效：I-RNBBUS:2-M0DUBS：出厂值0：212、 F211本机地址125：出厂值1；仅对数据域有效；213、 F212波特率480057600:出厂值9600;214、 F213RNBBUS数据格式0*16进制:1.BCD格式：出厂值0；215、 F214报文I可答模式O-不回答：I-出广播外回答：出厂值1:216、 F215强制功能选择O-无效：I-有效；出厂值0：217、 F216强近回答等待时间3300sec:出厂值5sec：218、 F217备用00：圉厂值0：219、 F218厂家参数显示密码0-2020：出厂值0：220、 F219装配电潦基准；出厂值:厂家专用；221、 F220装配直流电压基准：出厂值*：厂家专用；222、 F221死区时间2.18.0us:出厂值,：用户勿动:223、 F222风机启动模式O-按频率运行状态启动/停止；I-按温度点采集温度自动启动风机：出厂值0:224、 F223风机自启动参考温度25.(T1OO.O:出厂值40：225、 F224备用：故障显示及处理1.CD故障描述1.ED故障代码原因处理方式主回路欠电压1.U2电网电压太低检查外电路主过流回路故障检查逆变器过电压OU电机降速过快或负载惯量过大调整FO6、F07F09,FlO过电流SCOC补偿不妥调整F23-F26、F03升频过快调整FO6、Fo7、Fo9、10整定值偏低调整硬件短路检杳外短路电机负载过揖减轻负载逆变器损坏更换逆变器单元控制回路欠电压1.UI电网过低检查外电路电网缺相1.P电网缺相检查外电路瞬时停电散热器过热OH通风效果不好加强通风过热O1.d负载过成减轻负载整定值偏低调整F202驱动故障PC负载过重或短路检查外电路功率器件损坏数据冲乱E2r干扰过强加强抗干扰措施并初始化E2PROM数据(F209)主控板损坏更换主控板操作故障I-EF-操作顺序错误(运行命令提前运行)断开主板对外端了的FWD或REV欠电流保护1.c负载偏低或空载调整F203
