    变电站综合自动化.docx

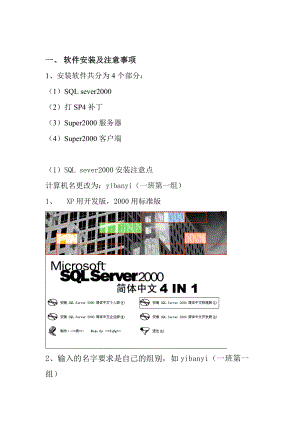

    一、 软件安装及注意事项1、安装软件共分为4个部分:(1)SQL sever2000 (2)打SP4补丁(3)Super2000服务器(4)Super2000客户端(1)SQL sever2000安装注意点计算机名更改为:yibanyi(一班第一组)1、 XP用开发版,2000用标准版2、输入的名字要求是自己的组别,如yibanyi(一班第一组)3.、使用本地系统账户4、使用混合模式Sa登录密码:psdmaes(2)打SP4补丁安装注意点1、可以不变2、3、SCADA放在d盘,以备后期的要注册规约之类用4、数据库文件路径可以更改5、主服务器名输入“计算机名”6、出现如下问题,点是7、用户名:sa 密码:psdmaes(3)Super2000客户端安装注意事项super2000_client_sql_2_6_6_0612041、三个都选2、出现如下错误,点确定3、主服务器名同“计算机名”4、装完后 启动 控制面板性能和维护管理工具-02164954018总结:在安装软件前,先要确定所安装的电脑是只安装完系统的电脑,如果安装过其他的应用软件后,super2000很难安装上去。在安装软件是,要严格按照上述顺序进行软件安装,如果颠倒安装顺序或安装步骤错误都会导致软件super2000安装失败。二、数据库安装及注意事项点击进入AdvancedSC210输入用户名和密码均为:zzzz进入系统界面建立子站建立模块建立六个模块设置本机与目标机通讯的参数修改以太网A的以太网属性设置网卡IP地址与上级参数相同上载所有参数上传成功查看遥信遥测逻辑库将逻辑库数据导入Excel表格导出成功(8)打开super2000的数据管理器点击用户管理建立用户点击数据库管理进入程序输入建立的用户名密码,电机钥匙允许修改建立厂站信息建立遥信,遥测点信息表输入与AdvancedSC210遥信逻辑库中对应的数据数目六个模块都是如此导出信息表到Excel表格导出成功将AdvancedSC210遥信逻辑库中导出的数据复制到Super-2000中导处的Excel表,将Super-2000中导出的表格再导入即可(遥测量也是如此,其他模块也是如此)再导入做好的Excel表查看,导入成功三、制图(1)打开super2000的制图软件(2)进行画图总结:根据图纸画图,应用好各元器件,设计好布局。四、通讯制作(1)添加端口和规约和节点,以及电脑的一些原始设置。如下图所示(2)在维护系统中进行模块后台的设置(3)进行端口的设置(4)在维护系统中对子站进行下载所有参数然后复位相应的继电保护装置。(5)安装软件狗驱动程序安装完成以后重启电脑。(6)打开super2000的端口可以看到所建立的子站在运行(7)打开图面制作软件对相应的元器件进行链接(8)最终通过图形界面可以通过电脑实时监测继电保护装置的数据总结:要严格按照上述过程认真完成,只要缺少了任何一个步骤都不能通讯,要注意super2000的数据库的子站名改为大写的字母。如果连接未成功,认真检查错误,然后终会成功。
