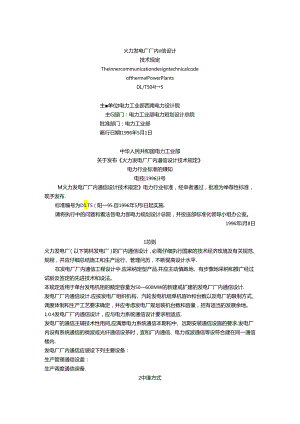

火力发电厂厂内ii信设计技术规定TheinnercommunicationdesigntechnicalcodeofthermalPowerPlantsDI./T504l5主单位I电力工业部西南电力设计院主G部门：电力工业部电力短划设计总院批准部门：电力工业部籁行日期I1996年5月1日中华人民共和国电力工业部关于发布火力发电厂厂内遢信设计技术规定电力行业标准的嫌知电技19963号M火力发电厂厂内通信设计技术规定电力行业标准，经申者通过，批准为举荐性标准，现予发布.标准编号为D1.T5（阳一95.自1996年5月I日起实施.请将执行中的问题和看法告电力部电力规划设计总院，并投送部标准化领导小组办公室。1996年I月8日1总则火力发电厂（以下简林发电厂）的厂内通信设计，必需仔细执行国家的技术经济玫境及有关规范、规程，并应仔细总结施工和生产运行、管理问历，不断提高设计水平.在发电厂厂内通信工程设计中.应采纳定型产品.并应主动慎跑地、有步骤地采纳和推广经过试龄及签定的先进技术和设法。本规定适用于单台发电机殂的额定容量为50600MW的新建或扩建的发电厂厂内通信设计.发电厂厂内通信设计.应按发电厂组织机构、汽轮发电机组单机容Ift和台数以及电厂的限制方式、调度体制和生产工艺要求确定，井应考虑发电厂规划装机台数和容量，招有适当的发展余地。1.0.4发电厂厂内通信设计，应与电力系统通信设计要求相适应.发电厂的通信主辅技术性用间,应满意电力系统通信本期和中、远期安装通信设施的要求.发电厂内设有系统通信的微波或光纤通信设茶时，宜和厂内通信、电力或波通信等设符合建在同一通信楼内.发电厂厂内通信应袋设下列主要设备：生产管理通信设盖：生产调度通信谀备.2中继方式发电厂厂内通信应一个厂安装一台生产管理电话交摭机。当一厂多站时，各站交换机间宜采纳全自动接续的中继方式.发电厂生产管理电话交换机与生产调度总机间,应谀有中继线连接.发电厂网控室（或主拄室）的生产调度总机至电力系统调度主管部门应有中维线连接.就发电厂生产管理交换机的用户而言，发电厂至市话局的通信，应分为限制性用户（呼出、呼入I可时实行限制）和非限制性用户两种，其限利性用户的数家可按交换机容M的30%50%确定.发电厂至市话局的中维方式，视工程洋细状况可采纳用户小交换机（呼出应全自动接线.呼入可设话务台转接）或占市话统一编号资源的中维方式。进入市内电话局的中继畿束设计宜按下列规定：交换设备的容依在50线以内,中维践数在5对以下时，采纳双向中维方式：交换设备的容量在50线及以上，中继线数大于5对时,采纳单向中维或部分双向、部分单向的混合中绑方式：交换设备的容M在500战以上，中继践数大于37对时，采纳总向中继方式。发电厂至市话同中雒血数fit应按非限制用户数的8%IO%取定或按话务fit大小核定.发电厂到电力系统主管局的交换机间,应有中继线连接.若建立或通过电力系统专用通信网时，其中维方式（含中维局向、中第戏致量及接口技术条件等）应按工程详细要求确定。远离电厂的生活区设有交换机时，与电厂厂内交换机间应有中继我连接，发电厂至长话局的中维方式，可经由市话局转接或在部分非限制性用户中采纳长话直拨.3生产管理通信发电厂厂内通信应设置一台生产管理电话交换机设备,该设备并应兼作生产调度通信的备用。交换机程式的选择要求原则：对于电力系统专用通信网络中的发电厂.若该发电厂属于通信网的交换局,则交换设备的机里应符合电力系统通信网规划设汁的统一要求.所选机型的技术条件应符合当地市话进网要求，电厂生产管理通信用电话交换机的程式，可依据发电机组容麻、i殳备等详细状况，果纳时分制或空分制程控交换机.当发电厂有扩建的可能性时，应选择能增容的系列配套交换机设需，发电厂厂内生产管理电话交换机的容敢（不包括生活区），应按发电厂的管理体制、人以编制、自动化水平、规划装机台数和容量来选择：机组容量为125Mw及以下时可按5（）线为基础.再考虑每台机组增加50线.机姐容量为2OO3OOMW时，可按70线为基础,再考虑每台机组增加70线。机组容收为600MW时,可按90线为基硼,再按好台机组增加90%发电厂生活区通信，应参照YD,T2（）0X*城市住宅区和办公楼电话通伯设施设计标准*要求执行。远离电厂的生活区，在当地市话局不能满意对外通信要求时，可考虑设置生活区交换机设备：若生活区设在厂前区或旁边时电厂交领机容量宜与生活区合并考虑.总配戏架（箱）的容优可按电话交换机、调度总机、载波机和出入中维线等端口设备总容量的1.52倍确定。4生产网度通伯对设有单元限制室和M络限制室的发电厂.可在每一单元限制室和网络限制室设置20-4（）线容优的调度总机，时设有总值长的限制室,可再增设2040线容量的调度总机。对设有主限制室的发电厂，可在主限制空内设置2040线容量的调度总机，发电厂的输媒系统，可依据系统的大小设置20-40税容量的调度总机或相像容依的调度呼叫通信系统设备.调度总机应选用具有组呼、统呼、调度会议电话和录音功能的设备。对巡检值班的电厂，可增设扩音呼叫功能的设备，网控室须要同时进行调度和管埋迪信时，应选用程控照度电话总机.该机应具才调度员优先呼叫用户和插入功能、各个用户的操作呼叫犍及用户忙闲状态桩示信号.设有系统交换节点的发电厂,应选用数字程控调度总机，对厂区外的水源地、灰场和输煤系统等，宜设置具有无雄和有级转接性能的小型无战也调度通估谀备，该i殳备应与调度总机相连接，并应满意厂内检方、巡察值班以及屋外充电装置等工作岗位联络通信的须要.5网络发电厂厂内通信网络的传输设计，应符合GBJ42£工业企业通信设计规范的标准，发电厂厂内通信网络应包括发电厂厂内各类通信设备的线路.当生产两度犷音逋伯的传输电平大于7.8dB时,应采纳单独电缜传输.发电厂通信网络的配线方式，宜采纳干胞配妙，在技术、经济合理状况下，也Ur采纳更接或交接配找方式。发电厂通佶电缆线路敷设方式,应利用电气电缆构策物敷设.无电气构筑物可利用时，宜采纳直埋电缆或管道电缆等敷设方式.发电厂厂内通信电烦选择，应符合如下规定：当架空敷设时，宜采纳屏蔽型通信电缆，当管道敷设时，宜采纳全型屏蔽型通信电缆，不应选用铠奘电缆.隧道内的通信电缆.宜采纳具有不延燃特性的全塑屏蔽型电烦或裸铠装电缆。当真理敷设时，在柔纳钢带铠装电缆。在坡度大于30'的地区，宜采纳钢丝铠装通信电现，并应实行加固措施，当沿电缆构策物（如电缆桥架）敷设时，宜采纳具有不延期特性的全城屏蔽型电缆.5.当沿建筑物墙而敷设时.宜采纳全型屏蔽型电费.当室内短距离敷设时，宜采纳全型屏蔽型电线,不应选用铠装电缆，用户践室内敷设时，可采纳照料找或胶皮浅；室外敷设时，应采纳少对数电液，不宜采纳电线.发电厂厂内通信主干电缆容做不宜大于200时；分支电缆容值不宜大于100对：配戏电缆容敏不宜大于50对。工程设计时，应留有适当的备用跳对.厂曲区通信电缆必需采纳地下管道电跳或直埋电魏敷设方式,严禁采纳架空电缠敷设.办公楼、网控楼等要求配城除藏美观的建筑物内，可采纳哈配战敷设方式。发电厂至厂区外的水泵房、灰浆泵房和生活福利区等通信电缆线路，可与IOkV及以下电力跣路同杆架设，但应实行防护措施,严禁采纳通信明线线路与电力线路同杆架设.当电话机安装在环境噪声超过XOdB及以上的生产岗位时陶实行防噪声措施.当电话机安装在某些特别环境下的生产岗位时，应依据须要实行相应防潮、防爆,防粉尘污染等防护措施，6电源发电厂厂内通信设备所褥沟+电源，应由能自动切换的、牢靠的、来自不同厂用电母线段的双回路沟通电源供电.发电厂厂内通信设备所衡H流电源，应设1-2级通信专用而电池祖，并按下列原则确定：当选用Iffl替电池时,用置两套整流器.其中一套为主用，并具有干脆供电功能:另一套为备用兼充电,以全浮充方式供电.当选用2组蓄电池时,配置两食整流器.当厂内通信设备与系统通信设爸安装在同建筑物内时，交、口,流供电电源系统在符合技术条件下，应合并考虑.交、直流配电屏及蓄电池组的容量,应按发展所需最大负荷确定.蓄电池组的放电时间按Ih考虑。宜流馈电系统的全程鼓大压降取值，应符合下列要求：M）V直通电源不得大于1.6V-48V电流电源不得大于2-3V.24V直通电源不得大于1.8Vo直流电源的脓动电压伯应符合下列要求：24V基础电源的脉动电压值不应大于2.4XIO'V（衡，K）.48V基础电源的脓动电压值不应大于2.0X1（尸V（衡重）.6OV基础电源的脉动电质值不应大于2.4×IO3V（f¢）.7接地发电厂厂内通信谀备应设捏工作接地和爱妒接地.厂内通信站各机房内应有环形接地母线-各机房的环形接地母线应相互连接.并应就近引接至全厂总接地悔I：.引接线不应少于两条.厂内通信电源室引入的380V沟通零线，应与接地母线连接。机房内的沟通电力级应有金属外皮或敷设在金属管内，宜流工作接地要求：迪伯设备各负直流电源的正极“+在电源侧和通信设备网均应干脆接地.各机房出流惯电线应解蔽.屏蔽层两端应接地.进入机房的音笏电统应选用屏蔽型电缆，电缆两端屏蔽层均应接地。对于铠装电缆在进入机房前，应将铠带与价觥层同时接地。通信设备的下列金rt部分应做爱护接地：交换机、调度总机等通信设备的能屈机架（框）；总足纹架、保安配税箱（枢）的金展骨架利金阑保安器排等：通信专用交、直流配电屏,整流器等金属件架：电费的金属外皮和屏蔽层。各设;的爱护接地必需由单独的接地线与接地母规相连接,严禁在根接地线中申接几个须要接地的设备.当电力系统微波站与厂内通信站设在同构筑物内时,微波站和厂内通信站应就近分别与发电厂总接地网均压相连。时于引入到发电厂的音频电缆i,当可Ife将发电厂接地网的高电位引向厂外，或厂外的低电位引向厂内时，应实行爱护措施，金属电缆中未用的线对，应在终端配税架上接地.网录A本规定用词说明执行本规定条文时，要求严格程度的用词，说明如下，以便在执行中区分对待。Al表示很严格，非这样不行的用词；正面词采纳“必需”：反面词采纳“严禁工A2表示严格，在正常状况下均应这样做的用词：正面词采纳“应”：反面词采纳“不应”或“不得”.A3对表示允许梢有选择，在条件许可时首先应这样做的用词：正面词采纳“宜”或“可”；反面词-般采纳“不宜，条文中指定应按其它有关标准，规范执行时，写法为“应符合规定”或“应按执行朗加说明：主编单位：电力工业部西南电力设计院主要编制人员：赵卫东火力发电厂厂内通佶设计技术规定DITT504195条文说明1总则系原“火力发电厂厂内通信设计技术规定”（以下简称规定）第条的怪改条文.“必衡仔细执行国家的技术羟济政策”，修l为：“必需仔细执行国事的技术经济政翁及有关现程、规他”.系原规定第条的修改条文.本规定修改后的适用范困与“火力发电厂设计技术规程”（以卜简称大火规）相一样，即由原单台汽轮发电机组的额定容Ift12-300MW,修改为50600Mw的新建或扩建的发电厂厂内通怙设计.分原规定第l03条的色改补充条文.“并应与电力系统通信设计相适应1取消，另列为单独一条.在本期工程设计中，条文中强调了“并应考虑发电厂规划装机台数和容崎，留有适当的发展余地”.系新增条文.近年来，电力系统通信快速发展。电力载波、微波、光纤等大部分系统通信终端设符，是安装在发电厂,其主轴技术性房间在电路路由允许的条件下应和厂内通信合建在同通信楼内，并应满意本期和中远期安装通信设施的要求，做到技术和经济上合理，同时使利维护和管理.系原规定第条的修改条文。厂内通信设计范附中，取消了计时装置和全厂小故报警装置，2中继方式系原规定第条的修改和补充.由一条扩展为一个维独的章节.随苻电力建设不断发展，电力系统通信自成了专用通信网，并实施了全国电力部门自动电话直拨,对于发电厂对外通信的中继方式，提出了更多方面的详细要求.系原规定第条中第一款的保留条文，依据调查，部分发电厂仍存在一个厂运用两台生产管理电话交换机的状况，不但技术上不合理,也造成混乱和运用上的不便利.系原规定第条中其次款的修改条文，原规定”发电厂生产调度总机与生产管理电话交换机间，一般设有中继线连接现修改为“,同设有中继线连接:采纳了严格程度的川诃,是表明在正常状况下均应这样做。系新增条文。基于电力工业部颁发的£电力系统交换网运行管理规程9和国冢电力圜度通信中心颁发的M电力工业部通信自动交换网技术烷范（试行）要求,增加了此条款.系原规定笫条第三款的修改条文。原规定限制性用户的数小，可按交换机容量的30%40%确定，依据对40个不同类型的电厂进行普查，并再次抽样隅查了其中10个电厂生产管理电话交换机的用户安排运用状况修改为“可按交换机容技的30%-50%确定系原规定第条第四款的补充条文。补充了“发电厂至市话局的中继方式中，可采纳占市话局统编号资源”的内容，是她于中国工程建设标掂化委员会颁发的工业企业程控用户交换机工程设计规范3和邮电部文件，邮部1993年48号文C关于调整公用网与专网关系，充分发挥专用通信网作用的通知精神要求而提出的.考虑到发电厂所处地域遍及全国,各地市话发展状况差异较大，员然不是首推中维方式,但可本着当地市话局的详细骁求,作为工程采纳可行优选方案之一.系原规定第条第四款的修改条文.发电厂至市话局所需中继规的数;匕可按发电厂所装生产管理电话交换机非限制性用户门数的4%，修改为8%70%,是基于对22个电厂进行专即谣查结果和各地市话局对新建厂矿单位的一般要求而提出的.系新增条文。发电厂至电力系统主管局的交换机间（地调或省调以及网调）应有中继践连接，是依据1电力工业部通信自动交换网技术现他用的要求而增加此条款的.系新增条文.一般远离电厂的生活区，应按看城市住宅区和办公楼电话通信设施设计标准考虑，若单独设生活区交换机自主性强，技术上较合理，但与电厂交换机间，应有中继践连接，便于生产区与生活区信息交换。系原规定第条第五款的保留和补充条文.发电厂与长话局的联系，除经由市话局然接外，还补充了在非限制性部分用户中，可采纳长话直拨（长权用户），主要是便利生产、有利管理。3生产管理通信3.0.1系原规定第条的保留条文.系原规定第条的修改和补充条文。补充了对于电力系统专用通信网络中的发电厂,若在技术条件上有特别要求时，电厂交换机的选里应考虑系统通信网规划设计（或接入系统设计）的统要求若法.补充了电厂交换机选型应与当地市话局防调,并应符合接入邮电公用网要求.详细选型存法的提法与火力发电厂设计规程一样.系原规定第条的修改条文。修订后的规定与火力发电厂设计规程在发电厂厂内生产管理电话交换机的容成选择问题I:的标准和提法一样.依据调查：按部颁新厂新管理方法和新的定员标准测算结果基本相同。作为电厂交换机容址的选择，主要指模拟用户单元端口和通过数字用户单元接话务台的端口数1也不含模拟中继单元数字中继单元及小行接口通元等，这些局门数法取决于市话中继方式和中维线数量,还取决于电力系统专用网对该电厂的要求,不能混淆到容量选择中.系新增条文。对位于城市及其近郊的发电厂生活区，宜结合城市规划考虑，有利职工生活。因此，电厂交换机容Jlt的选择,可不包括环离城市边缘在2030km以内的生活区：若生活区在厂曲区或旁边时,交换机容Ift的选择可合并考虑,生活区部分参照邮电部、建设部的中城市住宅区和办公楼电话通信设施设计标准3要求执行.系晚规定第条的保留条文。4生产网度通信系膘规定第条的修改条文。四度总机容量与电厂的管理体制、工艺系统的大小有关，如单元限制室是否以炉、机、电各自为政等.修改后的条文与火力发电厂设计规程一样,在容用选择上甥子肯定的敏捷性.4.0.2系原规定第条的修改条文。修改后的条文与火力发电厂设计规程一样,仅把对讲广播通信改称冏度呼叫迪侑系统设备.系原规定第条的修改补充条文。为适应大中型电厂中部分伯班岗位，己由原固定值班制逐步过渡改为巡察值班，因此，单靠固定的点对点通信已不能满就须要，故修改补充了调度机选型要求.基于运行管理阅历部分电厂有定时召开简短生产例会或通告习惯故修改补充了选型调度机时，应具有会议电话性能要求。系新增条文。随着电力系统大容中干线电路的建设，各大电网逐步实现了电力专用通信网，系统对发电厂的调度,构成了网络中的基础环节.本条文的目的使发电厂的网控室生产调度机的选型，在技术条件和性能上,应湎Jg电厂调度和系统调度两方面的要求。系新增条文，据调查：原厂内固定有线通信设饰.已不完全适应电厂的各类检蟋和巡察优班的须要,故要求配备携带式无战电通信话机,以解决就地应急联系、操作力作等，并应具有游动联络通信性能的作固定式无段通信设法.对于厂区外的水源地、灰场通信，靠单一敷设电缆的有通信，也常因距席较远且分散或人为因素的破坏，失去联系手段，影响平安生产.可与上述检修和巡察位班通信要求并考虑选用具有无线和有线状接功能的小型无线电调度通信设备.5网络系原规定第条的保留条文.系原规定第条的保留条文.系原规定第条的保用条文，系原规定第条的保留条文。系原规定第条的修改条文.电厂厂内通信电缴原则上不提倡架空敷设方式,但在工程上有时因受地匕地下环境条件限制，非采纳架空敷设方式不行时，为防止和降低电佛干扰或大气过电压的危急影响，除实行必要的措施外，应选用屏蔽型通信电31.当管道敷设时用铠装电缆难于穿管，不便施工.鉴于目前国内尚没有阻燃通信电揽正式产品和相关国家标准.考虑到通信电揽利用电气电缆桥架、电缆沟或电揽隧遒敷设时，易受电气电揽希火影响，除布放位置或加强隔周措施外,宜采纳具有不廷燃特性的全期即破型电缆或铠装电缆，当宜理敷设时，采纳铜芯聚烯烧绝缘石油麻城充涂集精带粘接屏板聚乙烯护套铠袋迪信电缆，不再选用麻包铠装电缆。系原规定第条的保用条文.系原规定第条的保留条文.系原规定第条的保用条文。系晚规定第条的施改补充条文。6电源分原规定第条的保留条文.系原规定第条的修改条文。关于蓄电池祖数的确定间遨，目前因为采纳了恒压充电技术,落电池可以在不脱贷供电系统的状况下进行充电,为采纳项组电池供电创建了条件.但在采纳一组蓄电池供电时,必须要顾及到电池修理、扩容.更换时接线的可能和指随否则,这些状况一口.出现就难以处理.考虑到当厂内通信设备与系统通信设备安装在同一建筑物内时，其交、H流供电电源系统.应合并设计，旦落电池殂放电时间仅按Ih考虑.故在规定中要求“应设12组通信专用常电池目的是明予选择中有肯定的叔捷性，系新增条文.近些年来，Rfi说电力事业的发展和电力系统通信的不断完善，厂内通信设备与系统通信设备，安装在电厂同-侬筑物内，己逐步形成设计定型格局，这样做投资行、技术上合理，故本规定要求在技术条件允许状况下，其通信站交、宜流供电电源系统应合并考虑.系原规定第条和第条部分内容的合并条文.系原规定第条的修改条文.按邮电部部标准YDJl例小电通信电源设备安装设计规范8要求,直流馈电全程角大压降取伯，对原规定做了相应他改，即48V直流电源由原1.4V修改为23V；24VlI流电源由爆1.2V修改为1.8V：60V点流电源仍为1.6V不变，系原规定5.0.6条的修改条文依据邮电部YDJI标准，对48V基础电源脉动电压值，由原2.4×IO,V修改为2.0X<r,v(Wfi).7接地系原规定第条的补充修改条文.补充了“厂内通信站各机房内应有环形接地母践，各机房的环形接地母战应相互连接，并应就近接至全厂总接地网上”的要求，是基于郃两度通信同电力系统通信站防雷技术措6而提出的.系新增条文。依据邮电部部标准YDJ26，:通信局(站R妾地设计笆行技术规定和部调度通信局4电力系统通怙站防畲技术措施要求而增补此项规定.系原规定第条部分内容的保留条文.系新增条文。依据邮电部标准YDJ9胃市内通信全班电煤线路工程设计规范3和新调度通信局4电力系统通佶站防雷技术措施*要求而增谀的，系烦规定第条中部分内容的保苗条文，系新增条文.按部调度通信局£电力系统通信站防雷技术指描要求而增设的.系原规定第条的保用条文.
