格力龙盛总部经济区项目一期B区临时用电施工方案(新).doc

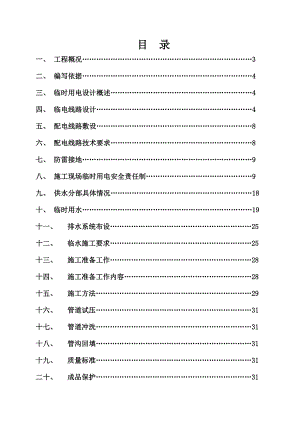

目 录一、 工程概况3二、 编写依据4三、 临时用电设计概述4四、 临电线路设计4五、 配电线路敷设8六、 配电线路技术要求8七、 防雷接地9八、 施工现场临时用电安全责任制9九、 供水分部具体情况18十、 临时用水19十一、 排水系统布设25十二、 临水施工要求25十三、 施工准备工作28十四、 施工准备工作内容28十五、 施工方法29十六、 管道试压31十七、 管道冲洗31十八、 管沟回填31十九、 质量标准31二十、 成品保护31二十一、 安全措施31二十二、 环保措施32一、工程概况1、建设概况序号项 目内 容1工程名称2建设单位3设计单位5施工单位6监理单位7监督单位2、项目概况本工程是由某某市某某地产有限公司建设的住宅工程，其中地下一层， 地上23层。本工程结构形式为框支-剪力墙。总建筑面积38879.08m²,其中地上部分面积17125.67m²,地下部分建筑面积21753.41m²。1#、2#、3#、4#、5#、6#、7#、8#、9#、10#、11#楼为二层，12#、13#、14#、15#、16#、17#、18#、19#、20#、21#、22#为三层，建筑高度14.70m。本工程场地位于某某市两江新区，主要功能：车库及办公辅助用房，是某某市某某房地产有限公司开发建设。其中，地下一层、地上二层、三层，由22栋主楼裙体组成。地下建筑面积：21753.41M的平方，地上22栋总建筑面积：17125.67M的平方，总建筑面积：38879.08M的平方，建筑高度为14.700M，地下室土0.0000下-5.400故地下室，外脚手架整体高度约为6M。本工程施工工期为 150 天，根据施工要求，塔吊、钢筋、模板加工机械及生活区等用电设专线供电。本工程施工场地较大，日耗电量较多，业主提供 1340KVA 电源负责一个钢筋场的施用电，另外，还有一个80KVA变压器位于场地南侧围墙外围，负责工程部办公区的生活用电)，确保工程施工安全的顺利进行。二、编写依据本方案根据施工现场临时用电安全技术规范JGJ46-2005，国家和广东省颁发的其他安全操作规程，施工组织总设计及建设单位提供的供电电源，结合现场实际情况编制。三、临时用电设计概述首先依据业主提供的变电房位置，再依据我司施工范围的土建施工设备分布情况，现场临建布置及办公区、生活区域，以及进入装修、安装时，集中用电的点位，综合考虑用电均匀分布，绘制平面图；施工现场用电与办公及生活区用电分开架设线路，施工现场用电线路引入施工现场设总控制电箱，办公及生活区用电线路引入区域并设总控制电箱，在用电线路架设及用电设备安装过程中，监督持证作业电工进行实地安装。该临时用电设施安装完毕后，由项目经理组织专业人员对现场进行检查，建立专门档案资料，专人负责保管，同时对现场作业的人，进行责任到人，分工协作，同心齐力搞好该工程该部分工作的指导工作，要求作业人员必须严格按照现场临时用电的安排统一分配供电。建立临时用电安全检查制度，电工每天对项目设备、线路进行巡视检查，每月对项目设备、线路进行一次大检查，及时整改，杜绝隐患事故发生，并填写好相关检查记录表。四、临电线路设计1、线路形成和基本保护系统：本工程线路采用供电系统符合下列三点要求：F 采用三级配电系统；F 采用接零保护系统；F 采用二级漏电保护系统。施工现场用电与生活及办公区用电线路分开设置。各区域内线路布置见附图。2、施工现场用电线路形成：第一路：负责塔吊用电；第二路：负责钢筋加工用电；第三路：负责砼输送泵、电焊机用电；第四路：负责办公区、生活区用电；根据本工程用电设备的分布情况及施工平面图采用主干电缆线穿保护套管埋入地下，从三个变压器由各专线沿建筑物周边、钢筋加工场及办公室区、生活区布线，生活用和镝灯部分供电采用布线架沿临建敷设，在配电室，采用TN-S接零保护系统，用L50×5×2500镀锌角钢打接地极，电阻不大于10，同时在塔吊，施工电梯，钢筋加工场，配电箱处设重复接地，保护零线必须采用专用的黄绿绝绿多股铜芯软线，严禁用作其它用途线，并且还必须经常测试接地电阻，满足使用要求。3、负荷计算：主要用电设备、电器统计表序号设备名称安装功率(kW)数量合计功率(kW)1钢筋切断机44162调直机1141613.5113.53液压弯箍机2.224.44.428.84钢筋弯曲机84325滚丝机86486塔吊34.74138.8电动机合计（P1）21251.5010电焊机（电焊机P2）308240设备需要容量合计（P）39491.5P=1.05-1.10（K1P1/C0S+ K2P2+ K3P3+K4P4）P供电设备总需要容量（KVA）P1电动机额定功率（KW）P2电焊机额定功率（KVA）P3室内照明容量（KW）P4室外照明容量（KW）C0S电动机平均功率因素K1、K2、K3、K4需要系数根据施工现场具体情况，K1取0.5，K2取0.5，C03=0.7。由于照明用电量所占的比重，较动力用电少得多，所以计算总用电量时可以简化，只要在动力用电量之外加10%，作为照明用电量即可。P动=1.10（K1P1/C0S+ K2P2）根据施工现场所用机械P1=1195.7KWP2=330KW=125KVA代入P=1.10×（0.5×1195.7/0.7+0.5×125）=1008.15KVA照明用电取动力用电量的10%即可，即为100.81KVA故总用电量为P=1008.15+100.81=1108.96KVA。考虑到设备不是同时使用系数为0.75，则实际总用电量为P=1108.96×0.75=831.72KVA，故施工现场将使用二台630KVA、一台80VA变压器供电能满足施工要求。3、配电导线的选择：按配电平面图确定的各负荷点位置，其低压配电路线分若干干线进行供电。I线=KP/(U线COS)I线电流值（A）；K 需要系数，取1；P 干线供电设备总需要容量（KVA）；U线电压（V）；COS 功率因素，取0.75；3.1、施工现场用电第一路：负责AB、G、H、J塔吊、施工电梯用电：P=513KVAI线=1×513×1000/(×380×0.75)=1045A选用120mm2铜芯橡皮线（CD、EF塔吊及施工电梯同样满足要求）第二路：负责钢筋加工用电；P=76KVAI线=1×76×1000/(×380×0.75)=154A选用25mm2铜芯橡皮线（另一个钢筋加工场同样满足要求）第三路：负责砼输送泵用电、电焊机用电；P=262KVAI线=1×262×1000/(×380×0.75)=530A选用75mm2铜芯橡皮线第四路：负责办公区、生活区用电；P=41.8KVAI线=1×41.8×1000/(×380×0.75)=84.67A选用25mm2铜芯橡皮线；五、配电线路敷设本项目的各条动力线路采用电缆穿管敷设，分别引至各设备配电箱；建筑物内的施工用电采用主电缆沿建筑物外墙，分别引至各楼层配电箱；办公区及生活区用电采用电线穿保护套管引入各宿舍及办公室使用。六、配电线路技术要求1、低压架设线路的选择要求：该项目所有架设导线起点和终点的距离必须最短，避免机械损伤。导线必须架设在便于维护方便处，避免架在通行困难地带。线路不要架设在另有用途的地段及贮存或制造易燃易爆等危险场所，对于有脚手架处，采用穿钢管敷设，防止高处坠物损伤线路。架设导线严禁乱拉乱扯，电线在脚手架、工棚处必须采取瓷瓶绑扎，同时不得使用不良导线，接头必须用绝缘布包好。2、导线连接要求单胶线缠绕法是适应于截面小的单股导线，但必须使缠绕数不得小于5扣。多胶线交叉缠绕法适用于大截面的导线连接，应注意缠绕排列均匀整齐，不要相互重叠。钳压接法是将等规格导线压接在线鼻子内，铜线的压接端用刷子和汽油刷洗后，涂上中性凡士林油，把铜线插压接管内，然后均匀用力按钳压次序压接。七、防雷接地塔吊、施工电梯的接地体利用建筑物的避雷接地体，用-25×4扁铁引至设备基础，在设备顶部安装接闪器，把接闪器用不小于10镀锌圆钢与-25×4扁铁连接成一整体。为保证配电系统运行安全可靠和防止触电，除安装漏电保护器，还必须在系统中采用TN-S保护系统，实行三级配电二级保护，在系统中大型设备，集中配电箱位置，设置重复接地外，并且在系统中设置不少于三处重复接地，分别设置在前端、中杆、尾端，其接地电阻值小于10，接地装置用L50×50×5×2000镀锌角钢垂直插入地下后用-50×5镀锌扁铁接引出后，采用双色黄绿BV-16mm 可靠电气连接，另外由总配电柜引出的PE专用保护零线，并与该处重复接地可靠连接。八、施工现场临时用电安全责任制1、施工现场临时用电管理框图:项目经理电气工程师专职安全员电工班长2、施工现场临时用电安全责任制 2.1、项目经理 认真贯彻执行建筑法和有关的建筑工程安全生产法令、法规，坚持“安全第一、预防为主”的方针，组织落实公司的施工现场临时用电安全责任制。根据项目工程的实际，组织制订施工现场临时用电施工组织设计和安全技术措施，并负责贯彻落实。组织制订施工现场临时用电的安全管理目标，严格执行公司的安全生产奖惩条例。督促安全职能部门做好对施工人员的安全教育和技术培训工作，提高作业人员的安全意识和自我保护能力，防止触电事故的发生。督促安全职能部门经常检查施工现场临时用电安全操作规程的执行情况，严格执行施工现场临时用电安全技术规范JGJ46-88规定要求。监督材料部门采购电气材料和防护物品的质量，防止和杜绝假冒伪劣产品流入施工现场。组织有关人员进行每周一次的定期安全检查，以便及时发现施工现场临时用电的隐患，并督促限时整改，确保安全施工顺利进行。正确对待生产和安全的关系，不违章指挥，督促各生产班组开展安全活动。发生触电事故，立即组织抢救，迅速上报，并保护好现场，参加事故调查处理。建立施工现场临时用电安全生产保证体系，组织编制安全保证计划。适时组织对工程项目部的施工现场临时用电安全体系的评审和协调。2.2、专职安全员认真贯彻执行建筑法和有关的建筑工程安全生产法令、法规，坚持“安全第一、预防为主”的方针，具体负责落实施工现场临时用电的安全责任制。参与编制施工现场临时用电施工组织设计，提供安全技术措施并负责检查落实。参与制订施工现场临时用电安全管理目标，认真进行日常安全管理，做好项目经理的助手。做好对施工人员的三级安全教育和电工工种培训取证工作，健全安全管理台帐。 认真巡回检查施工现场时用电安全技术规范执行情况，及时向项目经理反馈信息。加强对施工现场的监督、检查。参加每周一次的定期安全检查，以便及时发现施工现场临时用电的隐患，签发限时整改通知单。做好施工现场临时用电安全技术交底工作，并做好巡视、检查、维修记录。组织班组开展安全活动，提供安全技术咨询。检查电气材料和防护物品的质量，反馈馈用信息。有权制止违章作业，有权抵制和电工种换岗交接教育，并记录在案。做好节假日的安全执班教育和电工种换岗交接教育，并记录在案。做好施工现场临时用电安全保证体系要素的职能工作和内部安全审核工作。参加上级公司有关施工现场临时用电的安全活动和政府部门有关施工现场临时用电方面的培训，参加事故调查处理。贯彻安全保证体系中有关临时用电的安全技术措施，组织施工用电的验收。 2.3、电气工程师负责对施工现场临时用电施工组织设计进行审批。参与对施工现场临时用电事故隐患的控制，对纠正和预防措施负责，对纠正预防措施方案进行审批，并督促落实。作出因本工程施工现场临时用电的特殊性而须补充的安全操作规程。选择和制定施工各阶段有针对性的安全技术交底文本。对工程技术部门负责施工现场临时用电安全体系要素进行监控，落实改进措施。组织编制施工现场临时用电的安全保证计划，并组织内部评审，上级审核通过后督促实施。2.4、电工班长组织本班组织工学习安全规程和制度，检查执行情况，在任何情况下，均不得违章蛮干。有权拒绝违章指令。听从专职安全员的指导，接受改进措施，教育全班同志坚守岗位，严格执行安全生产规程和制度，做好上、下班的交接工作和自检工作。为促进施工现场临时用电安全和改善劳动条件提出合理化建议，并作好记录和汇报工作。支持安全员工作，及时采纳安全员的正确意见，发动全班组职工做好临时用电安全生产工作。组织班组安全活动，开好班前安全生产会，并根据作业环境职工的思想、技术状况、合理分配生产任务。上工前对所有的用电设备、电工工具、防护用具及作业环境进行安全检查，发现问题立即采取整改措施，及时消除隐患。发生触电及其他工伤事故，立即抢救，及时报告并保护现场。管理、使用好施工现场临时用电设备，使设备处于良好运行状态。做好年、月检修计划，维修、运行记录。3、施工现场临时用电管理3.1建筑工地施工用电管理制度1)、现场电工必须取得劳动局和建委颁发的双证人员担任，无取得“双证”人员不得上岗和操作。2）、施工现场电工每天上班前检查一遍线路和电器设备的使用情况，发现隐患和问题及时处理。3）、定期作不定期经常对电器内的熔丝、漏电保护器、移动及手持电动工具绝缘电阻测验，并将检查和维修的情况作好记录。4）、施工现场每星期由施工员、安全员、技术员、电工班级长等检查人员对工地用电设备、用电状况进行全面检查，并将检查情况以及整改经复查合格后的情况，整理入档备查。5）、对现场的临时用电、电气设备等查出的隐患问题定人、定时、定措施进行整改，对整改实施等情况进行复查。6）、手动式电动机械必须有二级漏电保护，并有专人管理。3.2、职工伤亡事故保险制度在当今高速运转的施工过程中，由于科技的大力发展，施工现场使用了大量的机械和电气设备。设备和电气的防护装置难免失效，再加上高层建筑大量建造，给施工现场安全生产控制带来了许多隐患，对职工的生命安全造成了无形威胁，因此，在施工现场管理监督的同时，也要为每位职工建立伤亡事故的保险制度，完善机构，建立制度如下：1）、项目部必须为每位职工到有关单位进行办理伤亡事故保险手续。2）、每位职工在享受伤亡事故保险后同时，必须遵守纪律，珍惜生命，有保护自己安全的职责。3）、当职工发生伤亡事故后，有权利享受保险所给的承诺，项目部要为其服务，免除职工的后顾之忧，指定职工伤亡事故保险制度，对推动工程顺利进行，完善社会制度，保证职工安全、生命财产具有重要的意义。3.3、触电应急方案1、触电现场急救：1）迅速关闭开关，切断电源，使触电者尽快脱离电源。确认自己无触电危险再进行救护。2）用绝缘物品挑开或切断触电者身上的电线、灯、插座等带电物品。绝缘物品：干燥的竹竿、木棍、扁担、擀面杖、塑料棒等，带木柄的铲子、电工用绝缘钳子。抢救者可在绝缘物体上，如胶垫、木板；穿着绝缘的鞋；塑料鞋、胶底鞋等。3）电者脱离电源后，立即将其抬至通风较好的地方，解开病人衣扣、裤带。轻型触电者在脱离电源后，应就地休息12h再活动。4）如果呼吸、心跳停止，必须争分夺秒进行口对口人工呼吸和胸外心脏按压。5）触电者必须坚持长时间的人工呼吸和心脏按压。6）立即呼叫120，急救医生到现场救护。并在不间断抢救的情况下护送医院进一步急救。2、人工呼吸：人工呼吸就是用人工的方法帮助病人呼吸。一旦确定病人呼吸停止，就立即进行人工呼吸，最常见、最方便的人工呼吸手法是口对口人工呼吸。1）口对口人工呼吸的操作方法：a、由抢救者深吸一口气，然后吹入病人的口腔，经由呼吸道到肺部，这时吹入病人口腔的气体，含氧气为18%，这种氧气浓度可以维持病人最低限度的需氧量。b、吹气后，口唇离开，并松开捏鼻的手指，使气体呼出。c、观察病人的胸部有无起伏，如果吹气时胸部抬起，说明气道畅通，口对口吹气的操作是正确的。d、每次吹气量平均900毫升，吹气的频率为每分钟1216次。2）下列情况不宜做口对口人工呼吸口腔严重外伤、牙关紧闭时不宜做口对口人工呼吸，可采用口对鼻人工呼吸。3、心脏按压：1）迅速将病人置于仰卧位，平放于地面或硬板上，解开衣领，头后仰使气道开放。抢救者跪（或站）在病人左侧，先向病人口对口吹几口气，以保持呼吸道通畅并得到氧气。2）用手握拳猛击病人心前区12下，拳击可产生微量电流，使心脏恢复跳动。3）按压部位为胸骨中段1/3与下段1/3交界处。4）以左手掌根部紧贴按压区，右手掌根重叠放在左手背上，使全部手指脱离胸壁。5）抢救者双臂应伸直，双肩在病人胸部正上方，垂直向下用力按压。按压要平稳，有规则，不能间断，不能冲击猛压，下压与放松的时间大致相等。6）按压次数:成人每分钟80100次；儿童每分钟100次；婴儿每分钟120次。 7）按压深度:成人胸骨下陷45厘米，儿童3厘米，婴儿2厘米。8)对儿童心脏按压只需用一只手掌紧贴按压区；婴儿只用中指与食指在按压区加压就行了，位置要高一点，靠近乳头连线中点上方一指。9)在进行胸外按压的同时，要进行口对口人工呼吸。只有一人抢救时，可先口对口吹气2次，然后立即进行心脏按压15次，再吹气2次，又再按压15次；如果有两人抢救，则一人先吹气1次，另一人按压心脏5次，接着吹气1次，再按压5次，如此反复进行，直至有医务人员赶到现场。10)心脏按压用的力不能过猛，以防肋骨骨折或其他内脏损伤。若发现病人脸色转红润，呼吸心跳恢复，能摸到脉搏跳动，瞳孔回缩正常，抢救就算成功了。因此，抢救中应密切注意观察呼吸、脉搏和瞳孔等3.4、用电安装维修管理1）、本工程安装维修临时用电必须有特种行业操作证的专职电工，来负责用电的安装维修保养等工作。2）、各类用电人员必须掌握安全用电基本知识和熟悉用电设备性能，杜绝不懂电器设备人员违章操作。3）、停用电器设备前必须拉闸断电，锁好电箱。4）、使用电器设备前必须按规定配备好相应的防护用品，并检查电器装置和防护装置是否完好，严禁带病运转。5）、搬迁移动电气设备，必须由电工切断电源后进行。6）、加强对施工现场的电气安全管理，保障职工的人身安全和电气设备的安全，根据广东省有关低压用电的相关规定，结合本工地实际情况制定用电安装维修管理制度。7）、施工现场的电气设备必须具有有效的安全技术措施，严格按设计要求安装。8）、施工现场必须有醒目的用电安全标志。9）、所有电气设备电力线路安装后必须进行验收，合格后可投入使用。10）、电气设备及线路必须进行定期检查，电气绝缘、接地电阻、漏电保护器等必须完好，对查出的问题及时解决。3.5、分配电箱做到下列规范：1）、各类电箱必须符合安全用电的规范化、标准化、条理化的要求，不准使用木制电箱。2）、进出线必须下进下出并有雨水弯PVC管保护，电箱内统一规格，统一回路，统一接地保护。3）、各种大型机械如塔吊、人货电梯、对焊机必须设专用电箱。4）、移动电箱线长不得大于30米，动力与照明必须分开，严禁混用，必须执行“一机一闸一漏”的规定。3.6、地下室用电规范：地下室由于较潮湿，按规范应用36V的安全电压，地下室设置专用电箱一只。每个照明回路电灯高度在内2.5米以上，用2.5mm2铜芯线，用绝缘子固定。各间房之间利用门窗洞作过道。3.7、电源线敷设1）、所有电源线必须用绝缘子固定，用绝缘线绑扎牢固。2）、架空线路与地面的距离不能低于6M，导线采用有三相五线制。3）、所有电缆架空线路严禁直接绑扎在脚手架或钢管上。4）、埋地电缆的深度不小于0.6M，电缆沟用细砂铺垫。5）、电缆线接头采用交叉对接，接头应安全牢靠并有绝缘措施，埋设地下的电源线严禁有接头。6）、引上楼层的线路应保证垂直，并用绝缘子固定。7）、施工现场一律采用橡皮绝缘线，不得用塑料质线。8）、对一些固定机具的电线应有套管保护。9）、镝灯、碘钨灯应用绝缘材料固定，外壳应接地保护。 九、供水分布具体情况 本工程供水是在生活区的东面接市政的主管引致生活区，分支后直接供往施工现场，施工用水供水用管为PPR热能管为主管DN为110mm，进入工地围墙内变DN80mm，因为本工程建筑物总高在15m内，不必加泵加压。进入施工现场后，再分两大组主管组：一组从1#、2#、3#、4#、5#、6#、7#、8#、9#、10#、11#（均两层高，约12m供给12栋；二组从12#、13#、14#、15#、16#、17#、18#、19#、20#、21#、22#（均三层高，约15m）供给，然后由各栋分支由首层再往二层、三层供给。现场施工使用管径为DN25型（热能）。施工现场消防用水，以每一组隔50m距离设置一个消防栓，共设10个消防栓，每组5个。管径ND不小于100.设备齐全。十、临时用水：建筑工地临时供水主要包括:生产用水、生活用水和消防用水三种。 生产用水包括工程施工用水、施工机械用水。 生活用水包括施工现场生活用水和生活区生活用水。 1、工程用水量计算: 工地施工工程用水量可按下式计算： 其中 q1 施工工程用水量 (L/s)； K1 未预见的施工用水系数，取1.05； Q1 年（季）度工程量 (以实物计量单位表示)，取值如下表； N1 施工用水定额，取值如下表； T1 年(季)度有效工作日(d)，取365天； b 每天工作班数(班)，取1； K2 用水不均匀系数，取1.50。工程施工用水定额列表如下:序号 用水名称 用水定额N1 1浇注混泥土全部用水1700.00 L/m³2混凝土自然养护500.00 L/m³3模板浇水湿润10.00 L/4砌筑工程全部用水150.00 L/5抹灰工程全部用水4-6.00 L/m³6浇砖200.00 -500L/千块7楼地面抹砂浆190.00 L/m³8搅拌砂浆300.00 L/m³ 经过计算得到 q1 =1.05×.00×1.50/(365×1×8×3600)=3.47L/S。 2、机械用水量计算: 施工机械用水量计算公式： 其中 q2 施工机械用水量 (L/s)； K1 未预见的施工用水系数，取1.05； Q2 同一种机械台数(台)，取值如下表； N2 施工机械台班用水定额，取值如下表； K3 施工机械用水不均匀系数，取2.00。施工机械用水定额列表如下:序号机械名称型号单位耗水量N1(L)机械台数Q2换算系数1木工场台·台班 20.004.00 1.02空压机M3/min·台班40.004.001.0 经过计算得到 q2 =1.05×240.00×2.00/(8×3600)=0.01L/S。 3、生活用水量计算: 施工工地用水量计算公式： 其中 q3 施工工地生活用水量 (L/s)； P1 施工现场高峰期生活人数，取485人； N3 施工工地生活用水定额，取值如下表； b 每天工作班数(班)，取1； K4 施工工地生活用水不均匀系数，取1.30。施工工地用水定额列表如下:序号用水名称单位耗水量N1(L)1盥洗、饮用水L/人25.00 经过计算得到 q3 =485×25.00×1.30/(1×8×3600)=0.547L/S。 4、生活区用水量计算: 生活区生活用水量计算公式： 其中 q4 生活区生活用水量 (L/s)； P2 生活区居住人数，取485人； N4 生活区昼夜全部生活用水定额，取值如下表 K5 生活区生活用水不均匀系数，取2.00。生活区生活用水定额列表如下:序号用水名称单位耗水量N1(L)1盥洗、饮用水L/人25.002食堂L/人10.003淋浴L/人50.004生活区全部生活用水L/人80.00 经过计算得到 q4 =485×80.00×2.00/(24×3600)=0.898L/S。； 5、消防用水量计算: 根据消防范围确定消防用水量 q5 = 15.00+15.00 = 30.00L/S。6、施工工地总用水量计算:施工工地总用水量Q可按以下组合公式计算： 在此计算中得:Q =q5+(q1+q2+q3+q4)/2 =30.00+(3.47+0.01+0.547+0.898)/2=32.46L/S； 最后计算出的总用水量，还应增加10%，以补偿不可避免的水管漏水损失。 最后Q还应增加10%,得出 Q =32.46×1.1 = 35.7L/S； 7、供水管径计算: (1) 工地临时网路需用管径，可按下式计算： 其中: d 配水管直径(m)； Q 施工工地用水量(L/S)；（或q - 消防用水量，正常情况为30L/s；） V 管网中水流速度(m/s),取V=1.00(m/s) （或v -消防用水流速正常情况为2.53.0m/s；）；q、v均选大者，得：4x35.7x2.5x1000d= =0.135m=135mm根据现场实际并考虑各种损失，选DN150焊管作为临水主干管，除特殊部位外管线均作埋地敷设，埋深不小于800mm，对局部明装管入冬前采用岩棉管壳保温，具体布设详总平面图。(2) 消防用水管径：本工程消防水流量为30 L/S，根据公式：D=(4Q/×V×1000) 1/2取V2.5m/S,D=(4×30/3.14×2.5×1000) 1/20.124m=124mm消防管取管径DN125可以满足消防需要。(3) 生产用水管径：本工程生产水流量为3.48 L/S，根据公式：D=(4Q/×V×1000) 1/2取V2.5m/S,当Q3.48L/SD=(4×3.48/3.14×2.5×1000) 1/20.042m=42mm楼内的生产用水管取管径DN50焊接钢管。(4) 生活用水本工程生活水流量为0.898 L/S，根据公式：D=(4Q/×V×1000) 1/2取V2.5m/S,当Q0.898 L/SD=(4×0.898 /3.14×2.5×1000) 1/20.021m=21 mm现场生活用水管取管径DN25镀锌管。本工程现场内设环状消火栓管网系统，采用地下式双出口DN125消火栓，消火栓管道采用普频加压泵，给水经加压，后与现场干管连接，生活区设置3处，12#、13#、14#、3#楼共设置5处，相邻消火栓间距不大于50m。临时室内消防用水系统由水源、供水干管、接口、临时水泵接合器组成，要求供水管径不应小于100毫米，消防竖管的管径应根据在建工程临时消防用水量、竖管内水流计算速度进行计算确定，且不应小于DN100。故3#楼消防竖管选用DN125，12#、13#、14#楼消防竖管选用DN100;栓口直径应为65毫米，每层栓口不应少于两个，并保证一支水枪充实水柱到达施工任何一点，栓口应在每层均匀布置，每层栓口处应设置水带和水枪，临时室内消防用水系统应与工程同步施工，与楼层施工进度差距不超过三层。临时室内消防用水系统一般可与建筑室内消防设计相结合，充分利用建筑室内消防给水系统。在土建工程与设备安装确实不能保持同步时，也可设计安装临时工地消防用水供水管网（可和施工用水合用，但应保证消防要求）。8. 水泵的选择(1)室内水泵扬程计算如下：根据消防加压泵流量30L/S，建筑物高度为54.3米，扬程计算如下：HH1+H2+H3H1=54.3米  H2=54.3×105.43米  H35米H=54.3+5.43+5=64.73米H为水泵扬程(米)H1为水泵吸水管到最不利点高差(米)H2为管道水头损失(米)，按H1的10计算H3为最不利用水点出水水压(米) 泵的出水口增加橡胶软接头，为防止设备振动而转动给管道系统，在水泵的出水口加缓冲式上回阀，以保护设备和管道系统不会受到水击的破坏，并且要在出水口增加一根DN50回路水管至消防水池。 施工用水加压水泵扬程计算：  HH1+H2+H3 H1=54.3米  H2=54.3×105.43米  H32米  H=54.3+5.43+2=61.73米  根据以上计算，设计施工用水加压水泵可采用65DL5020×6型立式多级离心泵两台，流量Q54m3/h，转速1480R/min，配套电机功率为30KW。(2)室外消防水泵扬程计算如下  HH1+H2+H3  H154.3米    H2=54.3×10=5.43米  H38米  H54.3十5.43+867.73米  施工要求及工艺规程：首先配合土建施工进度做好管道预留孔洞，位置见平面图。施工前根据现场测绘草图，在选好的管材上画线，接线断管。本方案全部采用焊接钢管焊接(不含生活用水)，焊接前要将两管轴线对中，先将两管端部点焊牢，管径在100mm以下可点焊三个点为宜。焊接应做到：焊口平直度、焊缝加强面符合施工规范规定，焊波均匀一致。管道安装前，核对各层预留孔洞位置是否正确，每层从上至下统一吊线安装卡件，将预制好的管道编号分层排开，顺序安装，对好调直，安装完后找正，配合土建看好楼板洞口。   DL型加压水泵安装：  1）、安装前检查水泵和电机的完整情况。  2）、水泵安装前，由土建部门制作为H=200mm高砼基础并根据泵的尺寸；预留好4个孔洞。  3）、检查泵基础，并准备好工具。 4）、将泵安放的基础上垫高3040mm，准备填充水泥砂浆用。5）、进行找正，并穿好地脚螺栓，填充水泥砂浆。6）、经35天水泥干固后，重新找正，并紧固地脚螺栓螺母。  7）、预试底阀严密性，安装进出水管路及阀门。9. 水池储水量大小计算：水池储水量按10分钟计算：Q=10*60*35=21000升=21立方米十一、排水系统布设施工现场排水：主要包括砂浆搅拌站清洗用水及生产用水、现场地面雨水。生活区内：对生活、办公区污水设置隔油除污池，经处理后排入污水管道。搅拌站清洗水要经三级沉淀之后，排入污水管道。车辆冲洗用水经沉淀之后用于道路洒水用。对现场雨水，在做地面硬化时，于建筑物四周设环状排水明沟，雨水经集中沉淀后排入雨水管网。十二、临水施工要求1、临水采用施工、消防及生活为一体的供水系统，水源由现场的自建水井供给，水管的连接采用焊接、丝扣连接、热熔接，管埋设深度为0.8m，（管线布置详见现场临水平面布置图）。2. 临时消防给水系统施工现场或其附近应设置稳定、可靠的水源，并应能满足施工现场临时消防用水的需要。消防水源可采用市政给水管网或天然水源，本工程采用自有水井。当采用天然水源时，应采取措施确保冰冻季节、枯水期最低水位时顺利取水，并满足临时消防用水量的要求。临时用房建筑面积之和大于1000m2 或在建工程单体体积大于10000m3 时，应设置临时室外消防给水系统。当施工现场处于市政消火栓150m 保护范围内且市政消火栓的数量满足室外消防用水量要求时，可不设置临时室外消防给水系统。本工程3#楼单体面积大于10000m3故需设置临时室外消防给水系统。临时室外消防用水量应按临时用房（10L/S）和在建工程的临时室外消防用水量（15L/S）的较大者确定，施工现场火灾次数可按同时发生1 次确定。 本工程取建工程的临时室外消防用水量（15L/S）。在建工程的临时室内消防用水量不应小于下表的规定： 本工程3#楼为54.3米，故取（15L/S）。 临时消防用水量应为临时室外消防用水量与临时室内消防用水量之和。故本工程临时消防用水量为（30L/S）在建工程室内临时消防竖管的设置应符合下列要求：消防竖管的设置位置应便于消防人员操作，其数量不应少于2 根，当结构封顶时,应将消防竖管设置成环状；消防竖管的管径应根据在建工程临时消防用水量、竖管内水流计算速度进行计算确定，且不应小于DN100。故3#楼消防竖管选用DN125，12#、13#、14#楼消防竖管选用DN100，设置室内消防给水系统的在建工程，应设消防水泵
