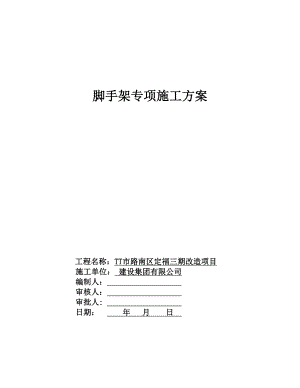

脚手架专项施工方案工程名称：TT市路南区定福三期改造项目 施工单位： 建设集团有限公司 编制人： 审核人： 审批人: 日期： 年 月 日 脚手架专项施工方案 第一章编制依据1、建筑施工计算手册江正荣著 中国建筑工业出版社；2、 建筑施工手册第四版 中国建筑工业出版社、钢结构设计规范GB50017-2003 中国建筑工业出版社；3、建筑结构荷载规范GB50009-2001中国建筑工业出版社；4、建筑施工脚手架实用手册（含垂直运输设施）中国建筑工业出版社；5、建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001 中国建筑工业出版社；6、混凝土结构设计规范GB50010-2002中国建筑工业出版社；7、建筑施工安全检查标准JGJ59-99中国建筑工业出版社。8、建筑工程施工安全操作规程DBJ01 62-2002；9、建筑工程高处安全技术规程JGJ80-91；10、河北理工学院建筑设计研究院设计的 101#104#楼、公寓楼工程施工图纸；11、我公司相关的各项管理制度；12、我公司编制的本工程施工组织设计。 第二章 工程概况 TT市路南区定福三期改造项目101、102、103、104及公寓楼，设计使用年限为50年，框剪结构，地下二层，地上分为：公寓楼31层，101#楼27层，102#18层、103#楼22层，104#楼18层。本工程及抗震及防裂度为8度，防火设计建筑分类为一级，建筑耐火等级为一级。建筑总高度96.0米，标准层高度3.00米。 本工程由TT军安房地产开发有限公司投资建设、XX学院建筑设计研究院设计、XX工程管理有限公司监理，由HH建设集团有限公司组织施工。第三章 脚手架方案选择一、本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点： 1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。 2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。 3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。 4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收； 5、综合以上几点，脚手架的搭设，还必须符合JCJ59-99检查标准要求，要符合河北省文明标化工地的有关标准。二、脚手架的形式选择结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，本次施工工程的长度和高度及平面形式、结构类型，结合我司现有设备，经比较决定，地下一层至地上五层外架采用普通落地双排外脚手架；从六层（底板）以上决定采用以下1种脚手架方案： 普通悬挑架。101#楼：从六至十一层，十二层至十七层，十八层至二十二层，二十三层至二十七层。102#、104楼：从六层至十二层，十三层至十八层。103#楼：从六层至十一层，十二层至十七层，十八层至二十二层。公寓楼：从六层至十二层，十三层至十九层，二十层至二十五层，二十六层至三十一层。采用型钢悬挑双排外脚手架；高度不大于25m，悬挑采用16#工字钢。屋面上部采用双排落地脚手架。脚手架在塔吊、施工电梯需断开处，除断开部位增加连墙杆外，另用长钢管在不影响使用的部位将断开的两端拉接起来，保证脚手架稳固。砌体施工采用单排内脚手架；内墙装饰采用简易活动脚手架；装饰顶棚采用满堂红钢管脚手架。 第四章 脚手架的材质要求 普通悬挑架 l、钢管脚落地手架，选用外径48mm，壁厚3.25mm，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。 2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部钢管脚手扣件标准JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达70N.m时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。 3、搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪刀撑统一漆桔红色。底排立杆、扫地杆均漆红白相间色。 4、脚手板、脚手片采用符合有关要求。 5、安全网采用密目式安全网，网目应满足2000目100cm2，做耐贯穿试验不穿透，1.6×1.8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证，以及由TT市建筑安全监督管理部门发放的准用证。 6、连墙件采用钢管，其材质应符合现行国家标准碳素钢结构（GB/T 700）中Q235A钢的要求。 7、型钢水平悬挑杆采用16号槽钢，斜杆采用支杆采用5.6号角钢56×3×6.0 mm钢管。 8、预埋螺栓的直径为20.0 mm。 第五章 脚手架的搭设流程及要求 普通悬挑架 悬挑脚手架搭设的工艺流程为：水平悬挑纵向扫地杆立杆 横向扫地杆小横杆大横杆（搁栅）剪刀撑连墙件铺脚手板扎防护栏杆扎安全网。 定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。 在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角除双向增设，待该部位脚手架与主体结构的连墙件可靠拉接后方可拆除。当脚手架操作层高出连墙件两步时，宜先立外排，后立内排。其余按一下构造要求搭设。 1、主杆基础 本工程脚手架地基础部位应在回填土完后夯实，采用强度等级不低于C15的混凝土进行硬化，混凝土硬化厚度不小于10cm。地基承载能力能够满足外脚手架的搭设要求（具体计算数据参阅脚手架计算书）。 2、立杆间距 (1)脚手架立杆纵距1.5m，横距1.05m，步距1.8m；连墙杆间距竖直3.6m，水平4.5m(即二步三跨)：里立杆距建筑物0.3m。 (2)脚手架的底部立杆采用不同长度的钢管参差布置，使钢管立杆的对接接头交错布置，高度方向相互错开500mm以上，且要求相邻接头不应在同步同跨内，以保证脚手架的整体性。 (3)立杆应设置垫木，并设置纵横方向扫地杆，连接于立脚点杆上，离底座20cm左右。 (4)立杆的垂直偏差应控制在不大于架高的1400。 3、大横杆、小横杆设置 (1)大横杆在脚手架高度方向的间距1.8m，以便立网挂设，大横杆置于立杆里面，每侧外伸长度为150mm。 (2)外架子按立杆与大横杆交点处设置小横杆，两端固定在立杆，以形成空间结构整体受力。 4、剪刀撑 脚手架外测立面的两端各设置一道剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间的净距离不应大于15m。剪刀撑斜杆的接长宜采用搭接，搭接长度不小于1m，应采用不少于2个旋转扣件固定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于150mm。 5、脚手板、脚手片的铺设要求 (1)脚手架里排立杆与结构层之间均应铺设木板：板宽为200mm，里外立杆应满铺脚手板，无探头板。 (2)满铺层脚手片必须垂直墙面横向铺设，满铺到位，不留空位，不能满铺处必须采取有效的防护措施。 (3)脚手片须用18铅丝双股并联绑扎，不少于4点，要求绑扎牢固，交接处平整，铺设时要选用完好无损的脚手片，发现有破损的要及时更换。 6、防护栏杆 (1)脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在脚手架外立杆里侧。 (2)选用18铅丝张挂安全网，要求严密、平整。 (3)脚手架外侧必须设1.2m高的防护栏杆和30cm高踢脚杆，顶排防护栏杆不少于2道，高度分别为0.9m和1.3m。 (4)脚手架内侧形成临边的(如遇大开间门窗洞等)，在脚手架内侧设1.2m的防护栏杆和30cm高踢脚杆。 7、连墙件 (1)脚手架与建筑物按水平方向4.5m，垂直方向3.6m，设一拉结点。楼层高度超过4m，则在水平方向加密，如楼层高度超过6m时，则按水平方向每6m设置一道斜拉钢丝绳。 (2)拉结点在转角范围内和顶部处加密，即在转角l米以内范围按垂直方向每3.6米设一拉结点。 (3)拉结点应保证牢固，防止其移动变形，且尽量设置在外架大小横杆接点处。 (4)外墙装饰阶段拉结点，也须满足上述要求，确因施工需要除去原拉结点时，必须重新补设可靠，有效的临时拉结，以确保外架安全可靠。 8、架体内封闭 (1)脚手架的架体里立杆距墙体净距为200mm，如因结构设计的限制大于200mm的必须铺设站人片，站人片设置平整牢固。 (2)脚手架施工层里立杆与建筑物之间应采用脚手片或木板进行封闭。 (3)施工层以下外架每隔3步以及底部用密目网或其他措施进行封闭。 支承结构型钢的纵向间距与上部脚手架立杆的纵向间距相同，立杆直接支承在悬挑的支承结构上。上部脚手架立杆与支承结构应有可靠的定位连接措施，以确保上部架体的稳定。通常采用在挑梁或纵向钢粱上焊接150-200mm、外径40mm的钢管，立杆套座其外，并同时在立杆下部设置扫地杆。 第六章脚手架计算书 普通悬挑架 一、参数信息:1.脚手架参数双排脚手架搭设高度为 20.0 米，立杆采用单立杆；搭设尺寸为：立杆的纵距为 1.50米，立杆的横距为1.05米，立杆的步距为1.80 米；内排架距离墙长度为0.25米；小横杆在上，搭接在大横杆上的小横杆根数为 2 根；脚手架沿墙纵向长度为 120 米；采用的钢管类型为 48×3.25； 横杆与立杆连接方式为双扣件；取扣件抗滑承载力系数 0.80；连墙件布置取两步两跨，竖向间距 3.60 米，水平间距3.00 米，采用扣件连接；连墙件连接方式为双扣件连接；2.活荷载参数施工均布荷载标准值(kN/m2):3.000；脚手架用途:结构脚手架；同时施工层数:2 层；3.风荷载参数本工程地处河北省TT市，查荷载规范基本风压为0.400，风荷载高度变化系数z为0.740，风荷载体型系数s为0.649；计算中考虑风荷载作用；4.静荷载参数每米立杆承受的结构自重荷载标准值(kN/m2):0.1248；脚手板自重标准值(kN/m2):0.300；栏杆挡脚板自重标准值(kN/m2):0.110；安全设施与安全网自重标准值(kN/m2):0.005；脚手板铺设层数:4 层；脚手板类别:竹笆片脚手板；栏杆挡板类别:栏杆、冲压钢脚手板挡板；5.水平悬挑支撑梁悬挑水平钢梁采用16号槽钢，其中建筑物外悬挑段长度1.50米，建筑物内锚固段长度 2.00 米。与楼板连接的螺栓直径(mm):20.00；楼板混凝土标号:C30；6.拉绳与支杆参数支撑数量为:1； 悬挑水平钢梁上面采用钢丝绳、下面采用支杆与建筑物联结。钢丝绳安全系数取:6.000；钢丝绳与墙支点距离为(m):1.200；支杆与墙支点距离为(m):1.500；最里面支点距离建筑物 1.20 m,支杆采用 5.6号角钢56×3×6.0mm钢管。 二、小横杆的计算:小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。 按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。1.均布荷载值计算小横杆的自重标准值: P1= 0.036 kN/m ；脚手板的荷载标准值: P2= 0.300×1.500/3=0.150 kN/m ；活荷载标准值: Q=3.000×1.500/3=1.500 kN/m；荷载的计算值: q=1.2×0.036+1.2×0.150+1.4×1.500 = 2.323 kN/m； 小横杆计算简图2.强度计算最大弯矩考虑为简支梁均布荷载作用下的弯矩，计算公式如下: 最大弯矩 Mqmax =2.323×1.0502kN.m 0.320 kN.m；最大应力计算值 = Mqmax/W =66.837 N/mm2；小横杆的最大应力计算值 =66.837 N/mm2 小于 小横杆的抗压强度设计值 f=205.0 N/mm2，满足要求！3.挠度计算:最大挠度考虑为简支梁均布荷载作用下的挠度荷载标准值q=0.036+0.150+1.500 = 1.686 kN/m ； 最大挠度 V = 5.0×1.686×1050.04/(384×2.060×105×.0)=1.126 mm；小横杆的最大挠度 1.126 mm 小于 小横杆的最大容许挠度 1050.0 / 150=7.000 与10 mm，满足要求！ 三、大横杆的计算:大横杆按照三跨连续梁进行强度和挠度计算，小横杆在大横杆的上面。1.荷载值计算小横杆的自重标准值: P1= 0.036×1.050=0.038 kN；脚手板的荷载标准值: P2= 0.300×1.050×1.500/3=0.158 kN；活荷载标准值: Q= 3.000×1.050×1.500/3=1.575 kN；荷载的设计值: P=(1.2×0.038+1.2×0.158+1.4×1.575)/2=1.220 kN； 大横杆计算简图2.强度验算最大弯矩考虑为大横杆自重均布荷载与小横杆传递荷载的设计值最不利分配的弯矩和。 均布荷载最大弯矩计算:M1max=0.08×0.036×1.500×1.5002=0.010 kN.m； 集中荷载最大弯矩计算公式如下: 集中荷载最大弯矩计算:M2max=0.267×1.220×1.500= 0.488 kN.m；M = M1max + M2max = 0.010+0.488=0.498 kN.m最大应力计算值 = 0.498×106/4790.0=103.998 N/mm2；大横杆的最大应力计算值 = 103.998 N/mm2 小于 大横杆的抗压强度设计值 f=205.0 N/mm2，满足要求！3.挠度验算最大挠度考虑为大横杆自重均布荷载与小横杆传递荷载的设计值最不利分配的挠度和,单位:mm均布荷载最大挠度计算公式如下: 大横杆自重均布荷载引起的最大挠度： Vmax= 0.677×0.036×1500.04 /(100×2.060×105×.0) = 0.052 mm；集中荷载最大挠度计算公式如下: 集中荷载标准值最不利分配引起的最大挠度：小横杆传递荷载 P=（0.038+0.158+1.575）/2=0.885kN V= 1.883×0.885×1500.03/ ( 100 ×2.060×105×.0) = 2.374 mm；最大挠度和：V= Vmax + Vpmax = 0.052+2.374=2.426 mm；大横杆的最大挠度 2.426 mm 小于 大横杆的最大容许挠度 1500.0 / 150=10.0与10 mm，满足要求！ 四、扣件抗滑力的计算:按照建筑施工扣件式钢管脚手架安全技术规范培训讲座刘群主编，P96页，双扣件承载力设计值取16.00kN，按照扣件抗滑承载力系数0.80，该工程实际的旋转双扣件承载力取值为12.80kN 。纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5): R Rc 其中 Rc - 扣件抗滑承载力设计值,取12.80 kN；R - 纵向或横向水平杆传给立杆的竖向作用力设计值；小横杆的自重标准值: P1 = 0.036×1.050×2/2=0.038 kN；大横杆的自重标准值: P2 = 0.036×1.500=0.054 kN；脚手板的自重标准值: P3 = 0.300×1.050×1.500/2=0.236 kN；活荷载标准值: Q = 3.000×1.050×1.500 /2 = 2.363 kN；荷载的设计值: R=1.2×(0.054+0.236)+1.4×2.363=3.656 kN；R < 12.80 kN,所以双扣件抗滑承载力的设计计算满足要求! 五、脚手架立杆荷载的计算: 作用于脚手架的荷载包括静荷载、活荷载和风荷载。静荷载标准值包括以下内容： (1)每米立杆承受的结构自重标准值(kN)，为0.1248 NG1 = 0.1248+(1.05×2/2+1.50×2)×0.036/1.80×20.00 = 4.112；(2)脚手板的自重标准值(kN/m2)；采用竹笆片脚手板，标准值为0.30 NG2= 0.300×4×1.500×(1.050+0.3)/2 = 1.170 kN；(3)栏杆与挡脚手板自重标准值(kN/m)；采用栏杆、冲压钢脚手板挡板，标准值为0.11 NG3 = 0.110×4×1.500/2 = 0.330 kN；(4)吊挂的安全设施荷载，包括安全网(kN/m2)；0.005 NG4 = 0.005×1.500×20.000 = 0.150 kN；经计算得到，静荷载标准值 NG =NG1+NG2+NG3+NG4 = 5.762 kN；活荷载为施工荷载标准值产生的轴向力总和，内、外立杆按一纵距内施工荷载总和的1/2取值。经计算得到，活荷载标准值 NQ= 3.000×1.050×1.500×2/2 = 4.725 kN；风荷载标准值按照以下公式计算 其中 Wo - 基本风压(kN/m2)，按照建筑结构荷载规范(GB50009-2001)的规定采用： Wo = 0.400 kN/m2； Uz - 风荷载高度变化系数，按照建筑结构荷载规范(GB50009-2001)的规定采用： Uz= 0.740 ； Us - 风荷载体型系数：取值为0.649；经计算得到，风荷载标准值 Wk = 0.7 ×0.400×0.740×0.649 = 0.134 kN/m2；不考虑风荷载时,立杆的轴向压力设计值计算公式 N = 1.2NG+1.4NQ= 1.2×5.762+ 1.4×4.725= 13.529 kN；考虑风荷载时,立杆的轴向压力设计值为 N = 1.2 NG+0.85×1.4NQ = 1.2×5.762+ 0.85×1.4×4.725= 12.537 kN；风荷载设计值产生的立杆段弯矩 MW 为 Mw = 0.85 ×1.4WkLah2/10 =0.850 ×1.4×0.134×1.500× 1.8002/10 = 0.078 kN.m； 六、立杆的稳定性计算: 不组合风荷载时，立杆的稳定性计算公式为： 立杆的轴向压力设计值 ：N =13.529 kN；计算立杆的截面回转半径 ：i = 1.59 cm；计算长度附加系数参照扣件式规范表5.3.3得 ：k = 1.155 ；计算长度系数参照扣件式规范表5.3.3得 ： = 1.500 ；计算长度 ,由公式 lo = kh 确定 ：l0 = 3.119 m；长细比 Lo/i = 196.000 ；轴心受压立杆的稳定系数,由长细比 lo/i 的计算结果查表得到 ：= 0.188 ；立杆净截面面积 ： A = 4.57 cm2；立杆净截面模量(抵抗矩) ：W = 4.79 cm3；钢管立杆抗压强度设计值 ：f =205.000 N/mm2； = 13529.000/(0.188×457.000)=157.465 N/mm2；立杆稳定性计算 = 157.465 N/mm2 小于 立杆的抗压强度设计值 f = 205.000 N/mm2，满足要求！考虑风荷载时,立杆的稳定性计算公式 立杆的轴心压力设计值 ：N =12.537 kN；计算立杆的截面回转半径 ：i = 1.59 cm；计算长度附加系数参照扣件式规范表5.3.3得 ： k = 1.155 ；计算长度系数参照扣件式规范表5.3.3得 ： = 1.500 ；计算长度 ,由公式 l0 = kuh 确定：l0 = 3.119 m；长细比: L0/i = 196.000 ；轴心受压立杆的稳定系数,由长细比 lo/i 的结果查表得到 ：= 0.188立杆净截面面积 ： A = 4.57 cm2；立杆净截面模量(抵抗矩) ：W = 4.79 cm3；钢管立杆抗压强度设计值 ：f =205.000 N/mm2； = 12536.550/(0.188×457.000)+77770.999/4790.000 = 162.152 N/mm2；立杆稳定性计算 = 162.152 N/mm2 小于 立杆的抗压强度设计值 f = 205.000 N/mm2，满足要求！ 七、连墙件的计算: 连墙件的轴向力设计值应按照下式计算： Nl = Nlw + N0风荷载标准值 Wk = 0.134 kN/m2；每个连墙件的覆盖面积内脚手架外侧的迎风面积 Aw = 10.800 m2；按规范5.4.1条连墙件约束脚手架平面外变形所产生的轴向力(kN), N0= 5.000 kN；风荷载产生的连墙件轴向力设计值(kN)，按照下式计算：Nlw = 1.4×Wk×Aw = 2.033 kN；连墙件的轴向力设计值 Nl = Nlw + N0= 7.033 kN；连墙件承载力设计值按下式计算： Nf = ·A·f其中 - 轴心受压立杆的稳定系数； 由长细比 l0/i = 250.000/15.900的结果查表得到 =0.958，l为内排架距离墙的长度；又： A = 4.57 cm2；f=205.00 N/mm2；连墙件轴向承载力设计值为 Nf = 0.958×4.570×10-4×205.000×103 = 89.750 kN；Nl = 7.033 < Nf = 89.750,连墙件的设计计算满足要求！连墙件采用双扣件与墙体连接。由以上计算得到 Nl = 7.033小于双扣件的抗滑力 16.0 kN，满足要求！ 连墙件扣件连接示意图 八、悬挑梁的受力计算:悬挑脚手架的水平钢梁按照带悬臂的连续梁计算。悬臂部分受脚手架荷载N的作用，里端B为与楼板的锚固点，A为墙支点。 本方案中，脚手架排距为1050mm，内排脚手架距离墙体250mm，支拉斜杆的支点距离墙体为 1200mm，水平支撑梁的截面惯性矩I = 934.50 cm4，截面抵抗矩W = 116.80 cm3，截面积A = 25.15 cm2。受脚手架集中荷载 N=1.2×5.762 +1.4×4.725 = 13.529 kN；水平钢梁自重荷载 q=1.2×25.150×0.0001×78.500 = 0.237 kN/m； 悬挑脚手架示意图 悬挑脚手架计算简图经过连续梁的计算得到 悬挑脚手架支撑梁剪力图(kN) 悬挑脚手架支撑梁变形图(kN) 悬挑脚手架支撑梁弯矩图(kN.m)各支座对支撑梁的支撑反力由左至右分别为R1 = 17.085 kN； R2 = 10.932 kN； R3 = -0.130 kN。 最大弯矩 Mmax= 1.841 kN.m；最大应力 =M/1.05W+N/A= 1.841×106 /( 1.05 ×.0 )+ 0.000×103 / 2515.0 = 15.009 N/mm2；水平支撑梁的最大应力计算值 15.009 N/mm2 小于 水平支撑梁的抗压强度设计值 215.000 N/mm2,满足要求！ 九、悬挑梁的整体稳定性计算: 水平钢梁采用16号槽钢,计算公式如下 其中b - 均匀弯曲的受弯构件整体稳定系数，按照下式计算： b = 570 ×10.0×65.0× 235 /( 1200.0×160.0×235.0) = 1.93由于b大于0.6，查钢结构设计规范(GB50017-2003)附表B，得到 b值为0.924。经过计算得到最大应力 = 1.841×106 /( 0.924×.00 )= 17.058 N/mm2；水平钢梁的稳定性计算 = 17.058 小于 f = 215.000 N/mm2 ,满足要求! 十、拉绳与支杆的受力计算:水平钢梁的轴力RAH和钢拉绳的轴力RUi、支杆的轴力RDi按照下面计算 其中RUicosi为钢绳的拉力对水平杆产生的轴压力； RDicosi为支杆的顶力对水平杆产生的轴拉力。当RAH>0时，水平钢梁受压；当RAH<0时，水平钢梁受拉；当RAH=0时，水平钢梁不受力。各支点的支撑力 RCi=RUisini+RDisini 且有 RUicosi=RDicosi 可以得到 按照以上公式计算得到由左至右各杆件力分别为：RU1=10.739 kN；RD1=12.155 kN。 十一、拉绳与支杆的强度计算: 钢丝拉绳(支杆)的内力计算：钢丝拉绳(斜拉杆)的轴力RU与支杆的轴力RD均取最大值进行计算，分别为 RU = 10.739kN RD = 12.155kN如果上面采用钢丝绳，钢丝绳的容许拉力按照下式计算： 其中Fg- 钢丝绳的容许拉力(kN)； Fg - 钢丝绳的钢丝破断拉力总和(kN)， 计算中可以近似计算Fg=0.5d2，d为钢丝绳直径(mm)； - 钢丝绳之间的荷载不均匀系数，对6×19、6×37、6×61钢丝绳分别取0.85、0.82和0.8； K - 钢丝绳使用安全系数。计算中Fg取10.739kN，=0.820，K=6.000，得到：经计算，钢丝绳最小直径必须大于13.000mm才能满足要求！ 下面压杆以 5.6号角钢56×3×6.0mm钢管计算，斜压杆的容许压力按照下式计算： 其中 N - 受压斜杆的轴心压力设计值，N = 12.155kN； - 轴心受压斜杆的稳定系数,由长细比l/i查表得到 = 0.248； i - 计算受压斜杆的截面回转半径，i =1.130cm； l - 受最大压力斜杆计算长度，l = 1.921m； A - 受压斜杆净截面面积，A =3.340cm2； - 受压斜杆受压应力计算值，经计算得到结果是146.748 N/mm2； f - 受压斜杆抗压强度设计值，f = 215N/mm2；受压斜杆的稳定性计算 < f，满足要求! 钢丝拉绳(斜拉杆)的拉环强度计算钢丝拉绳(斜拉杆)的轴力RU的最大值进行计算作为拉环的拉力N，为N=RU=10.739kN钢丝拉绳(斜拉杆)的拉环的强度计算公式为 其中 f 为拉环受力的单肢抗剪强度，取f = 125N/mm2；所需要的钢丝拉绳(斜拉杆)的拉环最小直径 D=(1073.876×4/3.142×125.000) 1/2 =11.000mm； 斜撑支杆的焊缝计算：斜撑支杆采用焊接方式与墙体预埋件连接，对接焊缝强度计算公式如下 其中 N为斜撑支杆的轴向力，N=12.155kN； lw为斜撑支杆件的周长，取224.000mm； t为斜撑支杆焊缝的厚度，t=3.000mm； ft或fc为对接焊缝的抗拉或抗压强度，取185.000N/mm2；经过计算得到焊缝最大应力 = 12155.446/(224.000×3.000) = 18.088N/mm2。对接焊缝的最大应力 18.088 N/mm2 小于 185.000 N/mm2，满足要求! 十二、锚固段与楼板连接的计算: 1.水平钢梁与楼板压点如果采用钢筋拉环，拉环强度计算如下：水平钢梁与楼板压点的拉环受力 R=0.130 kN； 水平钢梁与楼板压点的拉环强度计算公式为: 其中 f 为拉环钢筋抗拉强度，按照混凝土结构设计规范10.9.8条f = 50N/mm2；所需要的水平钢梁与楼板压点的拉环最小直径 D=130.017×4/(3.142×50×2)1/2 =1.287 mm；水平钢梁与楼板压点的拉环一定要压在楼板下层钢筋下面，并要保证两侧30cm以上搭接长度。2.水平钢梁与楼板压点如果采用螺栓，螺栓粘结力锚固强度计算如下：锚固深度计算公式: 其中 N - 锚固力，即作用于楼板螺栓的轴向拉力，N = 0.130kN； d - 楼板螺栓的直径，d = 20.000mm fb - 楼板螺栓与混凝土的容许粘接强度，计算中取1.430N/mm2； h - 楼板螺栓在混凝土楼板内的锚固深度，经过计算得到 h 要大于 130.017/(3.142×20.000×1.430)=1.447mm。3.水平钢梁与楼板压点如果采用螺栓，混凝土局部承压计算如下：混凝土局部承压的螺栓拉力要满足公式: 其中 N - 锚固力，即作用于楼板螺栓的轴向压力，N = 10.932kN； d - 楼板螺栓的直径，d = 20.000mm； b - 楼板内的螺栓锚板边长，b=5×d=100.000mm； fcc - 混凝土的局部挤压强度设计值，计算中取0.950fc=14.300N/mm2；经过计算得到公式右边等于138.51 kN，大于锚固力 N=10.93 kN ，楼板混凝土局部承压计算满足要求!十三、脚手架配件数量匡算: 扣件式钢管脚手架的杆件配备数量需要一定的富余量，以适应构架时变化需要，因此按匡算方式来计算；根据脚手架立杆数量按以下公式进行计算： L -长杆总长度(m)； N1 -小横杆数(根)； N2 -直角扣件数(个)； N3 -对接扣件数(个)； N4 -旋转扣件数(个)； S -脚手板面积(m2)； n -立杆总数(根) n=81； H -搭设高度(m) H=20； h -步距(m) h=1.8； la-立杆纵距(m) la=1.5； lb -立杆横距(m) lb=1.05； 长杆总长度(m) L =1.1 ×20.00 ×(81 + 1.50 ×81/1.80 - 2 ×1.50/1.80)=3230.33；小横杆数(根) N1 =1.1 ×(20.00 /1.80 ×1/2 + 1) ×81 = 585；直角扣件数(个) N2 =2.2 ×(20.00 / 1.80 + 1) ×81 = 2159；对接扣件数(个) N3 =3230.33 / 6.00 = 539；旋转扣件数(个) N4 =0.3 ×3230.
