框架结构地下车库防水混凝土施工工艺.doc

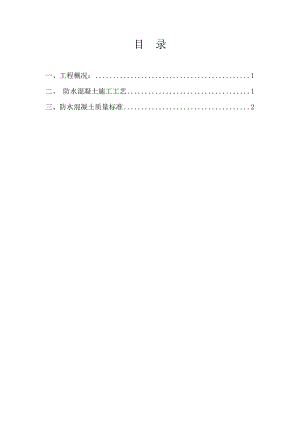

目 录一、工程概况：1二、 防水混凝土施工工艺1三、防水混凝土质量标准2地下车库防水混凝土工程一、工程概况：本工程为某某省当涂经济开发区新桥工业城拆迁安置小区工程（四组团）2#车库一层框架结构，混凝土垫层100厚C15，C25桩承台，300mm厚C25抗渗P6混凝土底板；上部结构混凝土墙、梁、板、柱均为防渗混凝土，其强度等级为C25，抗渗等级为S6，一层250mm厚剪力外墙。130mm厚屋面板；东西两侧标高1.3m以上的砌体采用MU7.5级烧结空心砖，M5.0级水泥砂浆砌筑；标高±0.00以上的砌体采用MU7.5级粘土空心砖，M5.0级混合砂浆砌筑。二、 防水混凝土施工工艺1.1 工艺流程：配合比设计商品混凝土运输混凝土浇筑养护1.2 本工程混凝土采用搅拌站商品混凝土，配合比及混凝土均由商品混凝土公司提供。1.3 运输：混凝土运输供应保持连续均衡，间隔不应超过1.5h，夏季或运距较远可适当掺入缓凝剂，一般掺入2.53木钙为宜。运输后如出现离析，浇筑前进行二次拌合。 1.4 混凝土浇筑：应连续浇筑，宜不留或少留施工缝1.4.1 底板一般按设计要求不留施工缝或留在后浇带上。1B.W2 墙体水平施工缝留在高出底板表面不少于200mm的墙体上，墙体如有孔洞，施工缝距孔洞边缘不宜少于30Omm，施工缝形式宜用凸缝（墙厚大于300mm）或阶梯缝、平直缝加金属止水片（墙厚小于30cm），施工缝宜做企口缝并用B.W止水条处理，垂直施工缝宜与后浇带、变形缝相结合。1.4.3 在施工缝上浇筑混凝土前，应将混凝土表面凿毛、清除杂物、冲净并湿润，再铺一层23cm厚水泥砂浆（即原配合比去掉石子）或同一配合比的减半石混凝土，浇筑第一步其高度为40cm，以后每步浇筑5060cm，严格按施工方案规定的顺序浇筑。混凝土由高处自由倾落不应大于1.5m，否则要用串桶、溜槽下落。1.4.4 应用高频机械振捣，以保证混凝土密实，振捣时间一般10s30s，不应漏振或过振，振捣延续时间应使混凝土表面浮浆，无气泡，不下沉为止。铺灰和振捣应选择对称位置开始，防止模板走动，结构断面较小，钢筋密集的部位严格按分层浇筑、分层振捣的要求操作，浇筑到最上层表面，必须用木抹找平，使表面密实平整。1.5 养护 1.5.1 防水砼的养护对其抗渗透性能影响极大，特别是早期湿润养护更为重要，一般在砼进入终凝（浇筑后46h）即应覆盖，浇水湿润养护不少于14d。1.5.2 对于大体积防水砼应采取保温保湿养护，并控制内外温差，砼中心湿度与表面温度的差值不应大于25，砼表面温度与大气温度的差值不应大于25。三、防水混凝土质量标准2.1 主控项目2.1.1 防水混凝土的原材料，配合比及坍度必须符合设计要求。检验方法：检查出厂合格证，质量检验报告，计量措施和现场抽样试验报告。2.1.2 防水混凝土的抗压强度和抗渗压力必须符合设计要求。 检验方法：检查混凝土抗压，抗渗试验报告。2.1.3 防水混凝土的变形缝、施工缝、后浇带、穿墙管道、埋设件等设置和构造均须符合设计要求。严禁有渗漏。检验方法：观察检查和检查隐蔽工程验收记录。2.2 一般项目2.2.1 防水混凝土结构表面应坚实、平整、不得有露筋，蜂窝等缺陷；埋设件位置应正确。检验方法：观察和尺量检查。2.2.2 防水混凝土结构表面的裂缝宽度不应大于0.2mm，并不得贯通。 检验方法：用刻度放大镜检查。2.2.3 防水混凝土结构厚度不应小于250mm，其允许偏差为±15mm、-10mm迎水面钢筋保护层厚度不应小于50mm，其允许偏差为±10mm。检验方法：尺量检查和检查隐蔽工程验收记录。2.3 砼在浇筑地点的坍落度，每工作班至少检查两次，砼实测的坍落度与要求坍落度之间的偏差应符合表的规定。砼坍落度允许偏差要求坍落度（mm）允许偏差（mm）40±105090±15100±202.4 砼抗渗试件应在浇筑地点制作：连续浇筑砼每500m3应留置一组抗渗试件（一组为6个抗渗试件），且每项工程不得少于两组。
