框架结构综合楼施工现场临时用电施工组织设计.doc

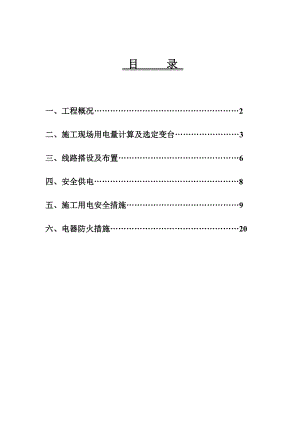

目 录 一、工程概况2二、施工现场用电量计算及选定变台3三、线路搭设及布置6四、安全供电8五、施工用电安全措施9六、电器防火措施20施工现场临时水电施工组织设计第一节 临时施工用电一、 工程概况新建某某线某某站房建工程主要集中在DK36+650处，详细工程情况如下：某某站站房综合楼，建筑面积为1561.8m2,建筑高度9.45m，共两层，为框架结构。某某站生活综合楼，建筑面积870.34 m2，层数为一层，建筑高度为4.95m，为框架结构。某某站生产辅助楼，建筑面积833.9 m2，层数为一层，建筑高度为6.6m，为框架结构。某某站列尾室，建筑面积46.77m2，共1座，层数为一层，建筑高度为3.9m，为砖混结构。某某站轴温探测站，建筑面积21.3m2，共1座，层数为一层，建筑高度为4.2m，为砖混结构。靑达门站牵引变电所，建筑面积547.8m2，层数为一层，建筑高度为7.2m，为框架结构。光纤直放站室，建筑面积14.4m2，层数为一层，建筑高度为3.3m，为砖混结构。某某站水源井泵房以及给排水工程，建筑面积23.62m2，共1座，层数为一层，建筑高度为5.6m，为砖混结构。二、 施工现场用电量计算1、某某站战场施工现场用电，分为生产区用电和生活区用电。11、生产区用电量施工现场用电量设备统计表机械名称型号规格单位单台估算功率（KW）数量合计备注施工升降机SCD200/200台15115电焊机BX3-300-2台21242钢筋弯曲机GW40-I台313钢筋调直机WJ40-1台313钢筋切断机QJ40-1台5.5211直螺纹套丝机GJ6-814台313电动套丝机400台313木工平刨台2.212.2圆盘锯MJ104台313砂浆搅拌机JZC500台22122插入式振捣器MG800台1.569打夯机PZ-50台2.236.6砂轮切割机HZ6X-50台313增压泵HZ-280台7.517.5管子切断机J3G3-400台1.7511.75交流电焊机IS100-65-200台21121电动套丝机400台313台 钻Z3T-R4台1.511.5角向磨光机Z512B台0.341.2生活用电房间0.3206食堂间1011012、用电量计算箱变容量计算公式：SN=KSPH/cosPH：5年内的有功负荷（kW）KS ：同时率：一般为0.70.8 cos：功率因数：一般为0.80.85 ：变压器效率：一般为0.80.9根据公式本次计算取值：KS=0.75，cos=0.8，=0.8上表得知有功负荷=177.75KWSN=KSPH/cos=0.75×178/0.8×0.8=209KVA13、选择变压器容量根据上述结果选定安置一台250KVA变压器。由于本工程为某某站战场办公楼施工，电源接入点由地方电力公司就近接入到甲方布控的电力线路，电源接入点的高压线引入电源，可以满足施工需求。14、总配电箱线缆、开关选择及线路布局一级配电箱:一台（制作独立接地装置）进线电缆选择YJV4×951×50电力电缆；总隔离刀闸及总漏电保护断路器选择容量为640A；出线侧设置隔离刀闸及漏电保护断路器容量为200A两路，150A两路，100A两路，引接二级配电箱。二级配电箱：四台（需要重复接地）进线电缆选择VV 5×50电力电缆；总隔离刀闸及总漏电保护断路器容量为200A的两台，150A的一台，出线隔离刀闸及漏电保护断路器分别设为100A和63A，引接三级配电箱。三级配电箱：进线电缆选择为RVV 5×16、5×10绝缘软铜电缆，设在设备旁。2、青达门站牵引变电所施工现场用电，分为生产区用电和生活区用电。21、生产区用电量施工现场用电量设备统计表机械名称型号规格单位数量估算功率合计电焊机BX3-300-2台12121钢筋弯曲机GW40-I台133钢筋调直机WJ40-1台133钢筋切断机QJ40-1台15.55.5直螺纹套丝机GJ6-814台133电动套丝机400台133木工平刨台12.22.2圆盘锯MJ104台133砂浆搅拌机JZC500台12222插入式振捣器MG800台21.53打夯机PZ-50台12.22.2砂轮切割机HZ6X-50台133增压泵HZ-280台17.57.5管子切断机J3G3-400台11.751.75交流电焊机IS100-65-200台12121电动套丝机400台133台 钻Z3T-R4台11.51.5角向磨光机Z512B台30.30.9生活用电房80.32.4食堂间1101022、用电量计算上表得知有功负荷=122KW23、总配电箱线缆、开关选择及线路布局一级配电箱:一台（制作独立接地装置）进线电缆选择YJV4×701×35电力电缆；总隔离刀闸及总漏电保护断路器选择容量为400A；出线侧设置隔离刀闸及漏电保护断路器容量为150A两路，100A两路，63A两路，引接二级配电箱。二级配电箱：两台（需要重复接地）进线电缆选择VV 5×35电力电缆；总隔离刀闸及总漏电保护断路器容量为100A的两台，出线隔离刀闸及漏电保护断路器分别设为63A和32A，引接三级配电箱。三级配电箱：进线电缆选择为RVV 5×16、5×10绝缘软铜电缆，设在设备旁。24、电源接入方案：计划与中铁十一局协调，从既有中铁十一局的变台接入，如有变更方案，即时上报建设单位和监理单位。三、 线路搭设与布置1、架空线路采用电杆架设时，工地上应有必要的场地，并能满足架空线对在建工程与邻近建筑物的安全距离要求；并具备使电杆埋设稳固的土质（因杆位要避开厚层沙土和低洼、积水场所）。电杆的水平距离不得大于35m（档距）电杆埋深为杆长的1/10加0.6m。在土质松软适当加大埋设深度或采用卡盘等加固。2、现场供电采用TN-S系统，即三相五线制，保护零线PE和工作零线分开敷设，保护零线严禁装设开关或熔断器，在配电室与中性接地点连通。3、用电设备和电箱的保护零线应并联接地，严禁串联，接地必须可靠连接，严禁缠绕和挂钩，主干线配电箱与变压器距离超过30米以上时，其保护零线（PE线），并作重复接地，接地电阻不大于10欧姆。4、现场所有用电设备，除作保护接零外，并在设备支线的首端设置漏电保护装置。用电设备需达到三级保护，两级漏电，每台用电设备应有各自专用的开关箱，开关箱内设漏电保护器。漏电动用时间小于0.1秒，开关箱必须实行“一机一闸一漏”。5、配电箱开关应设短路保护装置和漏电保护装置（可考虑各箱总开关）。使用干潮湿和有腐化介质场所漏电保护器采用防溅型产品，其额定漏电动作电流不大于15MA动作时间小于0.1秒。6、有3个回路以上的配电箱应设总开关，每一分路开关不应接2台及其以上电气设备，不应供2个及以上专业作业组使用。7、各施工队用移动式电动工具或手持式电动工具除必须装漏电开关外，还必须接保护零线，采用YZ型橡皮移动电缆保护零线。8、每路干线分支出线时，均用用铜芯线连接，支线在干线上缠线加焊连接方式，干线不得断开，以增加供电安全、可靠及防火灾危险。9、开关箱、配电箱必须防雨防尘，进出线从箱体底部。四、 安全供电（一）、外电防护1、对在建设中与外电线路不能达到最小安全距离时，必须采用防护措施，用栏或保护风，并悬挂醒目的警告标志牌。2、在外电架空线路附近开挖沟槽时，必须防止外电架空的电杆倾斜悬倒，采用加固措施。（二）、接地1、在施工现场专用的中性点，直接接地的电路力线路，必须采用TN-S接地保护系统，电气设备的金属外壳必须与专用保护零线连接。2、当施工现场与外电线路公用同一个供电系统时，电气设备应根据当地的要求去保护接零或保护接地。不得一部分设备作保护接零，另一部分作保护接地。2、施工现场的电力系统严禁利用大地作相线或零线。（三）、配电室及配电箱1、配电室应靠近电源，并应设无灰尘、无蒸气、无腐蚀介质、无振动的地方。2、配电箱应设在靠近电源的地区，分配箱与开头箱不得超过30M，开关箱控制固定式用电设备的水平距离不宜超过3m。（四）照明供电1、一般工作场地室外电压偏移允许为额电压值的+5%，远离电压工作场所允许为-8%电压偏移。2、一般场所先用额定电压220v照明器，地下潮湿所选用36v以下照明器，照明灯具的金属外壳必须作保护接零，赣回路的照明开关箱设有漏电保护器。五、 施工用电安全措施1、接地安全措施（1）一般规定A、在施工现场专用的中性点直接接地的电力线路中必须采用TN-S接零保护系统。电器设备的金属外壳必须与专用保护零线连接。专用保护零线（简称保护零线）应由工作接地线、配电室的零线或第一级漏电保护器电源侧的零线引出。B、潮湿或条件特别恶劣的施工现场的电气设备必须采用保护零零。C、当施工现场与外电线路共同一供电系统时，电气设备应根据当地的要求作保护接零，或作保护接地。不得一部分设备作保护接零，另一部分设备作保护接地。D、施工现场的电力系统严禁利用在地作相线或零线。E、保护零线不得装设开关或熔断器。F、保护零线应单独敷设，不作它用。重复接地线应与保护零线相连接。G、保护零线的截面，应不小于工作零线的截面，同时必须满足机械强度要求。H、与电气设备相连接的保护零线应为截面不小于2.5的绝缘多股铜线。保护零线的统一标志为绿/黄双色线。在任何情况下不准使用绿/黄双色线作其它线路。（2）、保护接地1）、正常情况时，下列电气设备不带电的外露导电部分，须作保护接地：A、变压器、电器、照明器具、手持电动工具的金属外壳。B、电气设备传动装置的金属部件。C、配电屏与控制屏的金属框架。D、室内、外配电装团龄的金属框架及靠近带电部分的金属栏和金属门。E、电力线路的金属保护管等。2）、正常情况下，下列电气设备不带电的外露导电部分，可不作保护接地：A、在木质、沥青等不良导电地坪的干燥房间内，交流电压380V及其以下的电气设备金属外壳（当维修人员可能有时触及电气设备金属外壳和接地金属物件时除外）。B、安装在配电屏，控制屏金属框架上的电气测量仪器、电流互感器、继电器和其它电器外壳。3）接地与接地电阻A、保护零线除必须在配电室或总配电箱处作重复接地外，还必须在配电线路的中间处和末端作重复接地。保护零线每一重复接地装置的接地电阻值不大于10欧。在工作接地电阻允许达到10欧的电力系统中，所有重复接地的并联等值电阻应不大于10欧。B、每一接地装置的接地线应采用两根以上导体。不得用铝导体做接地体或接地线。垂直接地体宜采用角钢、钢管或圆钢，不得采用螺纹钢。C、电气设备应采用芯线作保护接零，此芯线严禁通过工作电流。D、手持式用电设备的保护零线，应在绝缘良好的多股线橡皮电缆内。其截面不得小于1.5mm2，其芯线颜色为绿/黄双色。E、施工现场所有用电设备，除作保护接零外，必须在设备负荷线的首端处设置漏电保护装置。2、配电箱及开关箱（1）、配电箱及开关箱的设置A、动力配电箱与照明配电箱宜分别设置，设置在同一配电箱内，动力的照明线路应分路设置。B、开关箱应由末级分配电箱配电。总配电箱应设在靠近电源的地区。分配电箱应装设在用电设备或负荷相对集中的地区。分配电箱与开关箱的距离不得超过30M。开关箱与其控制的固定式用电设备的水平距离不宜超过3M。C、配电箱、开关箱应装设在干燥、通风及常温场所；不得装设在有严格操作作用的瓦斯、烟气、蒸气、液体及其它有害介质中；也不得装设在易受外来固体物撞击、强烈振动、液体浸溅及热烘烤的场所。否则，须作特殊防护处理。D、配电箱、开关箱周围应有足够两人同时工作的空间和通道。不得堆放任何妨碍操作、维修的物品；不得有灌木杂草。配电箱、开关箱应采用铁板或优质绝缘材料制作、铁板厚度应大于配电箱铁板厚度不得小于1.5毫米，开关箱不得小于1.2毫米。配电箱、开关箱应装设端正、牢固，移动式配电箱、开关箱应装设在坚固的支架上。固定式配电箱、开关箱的中心点与地的垂直距离宜大于0.81.6米。E、配电箱内的电器应首先安装在金属或非林质的绝缘电器安装板上，然后整体坚固在配电箱箱体内。F、配电箱、开关箱内的开关电器（含插座）应按其规定的位置坚固在电器安装板上，不得歪斜和松动。G、配电箱、开关箱内的工作堆线应通过接线端子板连接，并与保护零线接端子板分设。H、配电箱、开关箱内的连接线应采用绝缘导线，接头不得松动，不得有外露带电部分。I、配电箱和开关箱的金属箱体、金属电器安装板以及箱内电器的不应带电金属底座、外壳等必须作保护接零。保护零线应通过接线端子板连接。J、配电箱、开关箱必须防雨、防尘。（2）、电器装置的选择A、配电箱、开关箱内的电器必须必须可靠完好，不准使用破损、不合格的电器。B、总配电箱应装设总隔离开关和分路隔离开关、总熔断器和分路熔断器（或总断路器和分断路器），以及漏电保护器。若漏电保护器同时具备过负荷短路保护功能，则可不设分路熔断器或分路自动开关。总开关电器的额定值、动作整定值应与分路开关电器的额定值、动作整定值相适应。C、总配电箱应装设电压表、总电流表、总电度表及其它仪表。D、分配电箱应装设总隔离开关和分路隔离开关以及总熔断器和分路熔断器或总断路器或分断路器。并符合B条。移动式配电箱和开关箱的进、出线必须采用橡皮绝缘电缆。E、进入开关箱的电源线，严禁使用插头连接。（3）、作用与维护A、所有配电箱均应标明其名称、用途，并作出分路标志。B、所有配电箱应配锁，配电箱和开关箱应由专人负责。C、所有配电箱、开关箱应每月进行检查和维修一次。检查、维修人员必须是专业电工。检查、维修时必须按规定穿戴绝缘鞋、手套，必须使用电工绝缘工具。D、对配电箱、开关箱进行检查、维修时，必须将其相应的电源开关分闸断电，并悬挂停电标志牌，严禁带电作业。E、所有配电箱、开关箱在使用过程中必须按照下述操作顺序。（A）、送电操作顺序为：总配电箱分配电箱开关箱。（B）、停电操作顺序为：开关箱分配电箱总配电箱（出现电气故障的紧急情况除外）。F 、施工现场停止作业一小时以上时，应将动力开关箱停电上锁。G、开关箱的操作人员必须熟悉开关电器的正确操作方法。H、配电箱、开关箱内不得放置任何杂物，并应经常保持清洁。I、配电箱、开关箱内不得挂接其它临时用电设备。J、配电箱开关箱的进线和出线不得随外力。严禁与金属尖锐断口和强腐蚀介质接触。3、电动建筑机械和手持电动工具（1）、一般规定A、施工现场中一切电动建筑机械和手持电动工具的使用、检查和维修必须遵守下列规定：（A）、建立和执行专人专机负责制，并定期检查和维修保养。（B）、保护零线的电气连接应符合要求，对产生振动的设备，其保护零线的连接点不少于两处。（C）、在做好保护接零的同时，还要装设漏电保护器。B、手持电动工具通电前应做好保护接地线或保护接零。C、电动建筑机械、手持电动工具的负荷线，必须按其容量选用无接头的多股铜蕊橡皮护套软电缆。其中绿/黄双色线在任何情况下只能用作保护零线或重复接地线。D、每一台电动建筑机械或手持电动工具的开关箱内，除应装设过负荷、短路、漏电保护装置外，还必须设隔离开关。（2）、焊接机械A、焊接机械应放置在防雨和通风良好的地方。焊接现场不准堆放易燃易爆物品。交流弧焊机变压器的一次侧电源线长度应不大于5米，接线处必须设置防护罩。B、使用焊接机械必须按规定穿戴防护用品，对直流弧焊机的换向器，应经常检查维护。C、焊接机械的二次线宜采用YHS型橡皮护套铜芯电缆。电缆的长度应不大于30厘米。（3）、手持式电动工具A、施工场所选用的手持式电动工具应装设额定动作电流不大于15毫安，额定漏电动作时间小于0.1秒的漏电保护器，同时还必须保护接零。B、露天、潮湿场所或在金属构架上操作时，必须选用高绝缘性的手持式电动工具并装设防溅的漏电保护器。C、手持式电动工具的负荷线必须采用耐气候型的橡皮护套铜芯软电缆。D、手持式电动工具的外壳、手柄、负荷线、插头、开关等必须完好无损，使用前必须作空载检查，盍正常方可使用。E、使用折持式电动工具应戴绝缘手套或站在绝缘台上。（4）、照明（1）、一般规定A、在夜间施工或自然采光差的场所，作业房、料具堆放场、道路、仓库、办公室、食堂、宿舍等，应设一般照明、局部照明或混合照明。停电后，操作人员需要及时撤离现场的工程，必须装设自备电源的应急照明。B、现场照明应采用高光效、长寿命的照明光源。对需要大面积照明的场所，应采用高压汞灯、高压钠灯或混光用的卤钨灯。C、照明器的选择应按下列环境条件确定：（A）、正常湿度时，选用开启式照明器。（B）、在潮湿或特别潮湿的场所，选用密闭型防水防尘照明器或配有防水灯头的开启式照明器。（C）、含有大量尘埃但无爆炸和火灾危险的场所，采用防尘型照明器。（D）、在振动较大的场所，选用防振型照明器。（E）、对有酸碱等强腐蚀的场所，采用耐酸碱型照明器。D、照明器具和器材的质量均应符合有关标准、规范的规定，不得使用绝缘老化或破损的器具器材。（2）、照明供电A、照明灯具电源末端的电压依稀应符合下列数值：（A）、一般工作场所（室内或室外）的电大依稀允许为额定电压值-5%+5%。远离电源的小面积工作场所，电压依稀值允许为额定电压值的-10%+5%。（B）、道路照明、警卫照明或额定电压为1236V的照明，电压依稀值允许为额定电压值的-10%+5%。B、一般场所宜选用额定电压为220V的照明器，但对下列特殊场所应使用安全电压照明器：（A）、有高温、导电灰尘或灯具离地面高度低于2.4米等场所的照明，电源电压应不大于36V。（B）、在潮湿和易触及带电体场所的照明电源电压不得大于24V。（C）、在特别潮湿的场所、导电良好的地面或金属容器内工作的照明电源电压不得大于12V。并严禁将行灯变压器放进金属容器或金属管道内使用。C、照明系统中的每一单相回路上，灯具和插座数量不宜超过25个，并应装设熔断电流为15A及15A以下的熔断器保护。D、使用行灯应符合下列要求：（A）、电源电压不超过36V。（B）、灯体与手柄结合牢固，灯头无开关。（C）、灯头与灯体结合牢固，绝缘良好并耐热潮湿。（D）、灯泡外部有金属保护网。（E）、金属网、反光罩、悬吊挂钩固定在灯具的绝缘部位上。E、照明变压器必须使用双绕组型，严禁使用自耦变压器。F、携带式变压器的一次侧电源引线应采用橡皮护套电缆或塑料护套软线。其中绿/黄双色线作保护零线用，中间不得有接头，长度不宜超过3米，电源插销座应选用有接地触头的插销。G、工作零线截面应按下列规定选择：（A）、单相及二相线路中，零线截面与相线截面相同。（B）、三相四线制线路中，当照明器为白灯时，零线截面按相线载流量的50%选择；当照明器为气体放电灯时，零线截面按最大负荷相的电流选择。（C）、在三相照明电路中，零线截面与相线截面相等；若数条线路共用一条零线时，零线截面按最大负荷量的电流选择。（3）、照明装置A、照明灯具的金属外壳必须作保护接零。单相回路的照明开关箱（板）内必须装设漏电保护器。B、室外灯具距地面不宜小于3米，当在墙上安装时距地面不小于2.5米。C、路灯的每个灯具应单独装设熔断器保护。灯头线应做防水弯。D、荧光灯应用管座固定。悬挂镇流器不得安装在易燃的结构物上。E、钠、铊、铟等金属卤化物灯具的安装高度宜在5米以上，灯线应在接线柱上固定，不得靠近灯具表面。F、螺口灯头及接线应符合下列要求：（A）、相线接在与中心触头相连的一端零线接在与螺纹相连的一端。（B）、灯头的绝缘外壳不得有损伤和漏电。G、灯具内的接线必须牢固。灯具外的接线必须做可靠的绝缘包扎。H、暂设工程的照明灯具宜采用拉线开关。开关安装位置宜符合下列要求：（A）、拉线开关距地面高度为2.5米，与出、入口的水平距离为0.150.2米。接线的出口应向下。（B）、其它开关距地面高度为1.3米，与出入口的水平距离为0.15米。严禁将插座与搬刀开关靠近装设；严禁在床上装设开关。I、电器、灯具的相线必须经开关控制，不得将相线直接引入灯具。J、对于夜间影响车辆通行的在建工程或机械设备，必须安装设置醒目的红色信号灯。其电源应设在施工现场电源总开关的前侧。六、 电气防火措施1、对于容易造成线路过负荷的机械设备的线路，必须设置过负荷保护、装设计负荷保护的配电线路，其绝缘导线的允许截流量，应不小于熔断器熔体或自动开关延时，过流脱扣器电流整定值的1.25倍。2、配电室内必须采取防火措施，设置灭火器。3、施工现场临时用电电线的导线截面大小一定要符合计算出的负荷要求，不得小于计算出的导线截面大小，以防止导线过热起火。4、现场临时用电线路不能架设在木板或木条上，应设置在砖墙或专用电杆上，并作好相应的防护措施。5、熔断器的保险丝必须用专用保险丝，且规格要符合要求，不得用铜丝、铁丝、铝丝代替，以防断路时设备失火。
