桥梁下部结构施工方案#四川#柱式墩#钢筋砼承台.doc

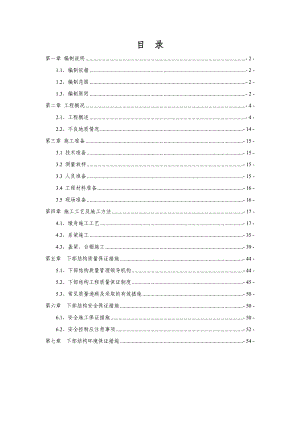

目 录第一章 编制说明- 2 -1.1、编制依据- 2 -1.2、编制范围- 2 -1.3、编制原则- 2 -第二章 工程概况- 4 -2.1、工程概述- 4 -2.2、不良地质情况- 14 -第三章 施工准备- 15 -3.1 技术准备- 15 -3.2 测量放样- 15 -3.3 人员准备- 15 -3.4 工程材料准备- 16 -3.5 现场准备- 16 -第四章 施工工艺及施工方法- 17 -4.1、墩身施工工艺- 17 -4.2、系梁施工- 35 -4.3、盖梁、台帽施工- 39 -第五章 下部结构质量保证措施- 44 -5.1、下部结构质量管理领导机构- 44 -5.2、下部结构工程质量保证制度- 45 -5.3、常见质量通病及采取的有效措施- 50 -第六章 下部结构安全保证措施- 50 -6.1、安全施工保证措施- 50 -6.2、安全控制应注意事项- 52 -第七章 下部结构环境保证措施- 54 -桥梁下部结构施工方案第一章 编制说明1.1、编制依据1.1纳黔路总体施工组织设计桥涵通用设计图及第二阶段施工设计图1.2 交通部颁发的有关规范和标准公路桥涵施工技术规范JTJ 0412000公路工程质量检验评定标准（第一册·土建工程）JTG F80/11804公路水泥混凝土试验规程JTJ053-94公路测量规范JTJ06199公路工程施工安全技术规程JTJ076951.3 我单位高速公路施工经验及现有的成熟施工工艺1.2、编制范围厦门至成都高速公路黔川界至纳溪段土建工程C4合同段K15+390K21+875段内金榜特大桥、黑尼大桥及2座主线上跨中桥墩身、桥台及盖系梁施工方案。桩基施工详见桩基施工专项施工方案。1.3、编制原则3.1 本着优质、高效、经济、合理的原则，依据施工总承包合同和指导性施工组织设计，严格执行公路工程有关施工规范和标准。3.2 以确保工期及阶段性工期目标并适当提前为原则，安排施工进度计划。3.3.以确保质量目标为原则，安排专业化施工队伍，配备先进的机械设备，采用先进的施工方法和工艺。3.4以确保安全生产为原则，严格执行各项操作规程。针对当地自然条件、水文、高空作业、不良地质等特点，制定各项技术组织措施。3.5.以节约土地、保护环境、满足需要为原则设置现场临时设施、布置施工总平面。3.6. 充分考虑低温季节和雨季对施工生产影响，结合季节特征，合理安排施工顺序，采用积极的对应措施，尽可能减少季节对施工总体的进度影响。3.7. 注意环境保护，采取适宜的技术措施。第二章 工程概况2.1、工程概述本合同段桥梁墩身全部为柱式墩，桥台部分为肋式台及墩式台。墩顶设置盖梁；墩柱与桩基间设钢筋砼系梁；桥台为耳墙式轻型桥台或U型桥台，U型桥台及肋式桥台与桩基间设钢筋砼承台。本合同段共有6座桥梁，全长2228.42米，基本情况如下：（1）K16+370金榜特大桥：跨深沟而设，右幅5×30+14×40+35×30m预应力混凝土简支T梁，桥长1767米；左幅5×30+14×40+41×30m预应力混凝土简支T梁，桥长1947米；下部结构为圆墩、变截面方墩、变截面空心方墩及预应力砼盖梁，桥台采用桩柱式，桩基础;（2）K21+122黑尼大桥：上跨落水洞及斜坡而设，右幅为10×25m预应力简支T梁+现浇连续梁，桥长253.92米；左幅采用9×25+1×30m预应力简支T梁+现浇连续梁，桥长258.92米；下部结构采用半幅双柱式桥墩、桩基础，桥台采用桩柱式及肋板式桥台、桩基础。（3）本段主线两座中桥上部结构均为1-20米预应力砼简支小箱梁，桥长分别为40米、27米，下部结构分别为重力式桥台扩大基础、柱式台桩基础。（4）本段主线两座小桥上部结构均为1-16米预应力砼简支小箱梁，桥长24米，下部结构为重力式桥台扩大基础。（5）十字路口分离式立交大桥：上部结构为1-45米钢筋砼双肋拱，桥长69.4米，下部结构为重力式桥台扩大基础。（具体施工方案详见十字路口分离式立交施工方案）桥梁一览表见表2.1。墩身结构形式为变截面矩形、圆形截面，根据高度不同又分为实心墩、薄壁空心墩。实心圆墩具体尺寸有1.2m、1.4m、1.6m、1.8m。空心墩详见下附表。空心薄壁墩施工方案详见金榜特大桥空心薄壁空心墩施工方案表2.1 桥梁下部结构一览表序号工程名称结构类型（下部结构）里程桩号全长（m）备注1金榜特大桥桩柱式桥墩；桥台：肋板式、桩基础K15+396.5K17+343.51857沿沟谷2十字路口分离式大桥重力式扩大基础GK0+168.445GK0+103.52569.42机耕道跨主线3康家湾小桥重力式扩大基础K20+215.0K20+243.028跨叙赤路4主线上跨A匝道中桥重力式扩大基础K20+512K20+55240主线上跨连接线5黑尼大桥桩柱式桥墩；桥台：桩柱式及肋板式、桩基础K20+971.58K 21 + 255. 5 KK21+255.50256.42跨落水洞、斜坡6主线上跨L匝道中桥桩柱式桥台、桩基础K21+416.0K21+443.027主线上跨连接线表2.2 桥梁工程材料一览表序号工程名称桩基墩柱桥台盖梁台身基础1金榜特大桥C30C30（圆墩）/C40（方墩）C30C30C30（圆墩）/C40（方墩）2康家湾小桥/C25砼/C25片石砼C25片石砼/3主线上跨A匝道中桥/C25砼/C25片石砼C25片石砼/4黑尼大桥C30C300#桥台C30；纳溪岸桥台：C300#桥台C30；纳溪岸桥台：C30C305主线上跨L匝道中桥C30C30C30/C30表2.3金榜特大桥圆墩桩柱一览表桥墩编号位置编号墩径D(cm)HJ(cm)HD(cm)HZ（cm)HZ+HD1#11403700635.60635.621403700643.6300943.6314037001443.601443.6414037001435.61801635.62#114031801035.601035.6214031801043.63001343.6314031801743.601743.6414031801735.65002235.63#11403300735.60735.621403300743.63001043.6314033001343.601343.6414033001335.63001635.64#114023001535.601535.6214023001543.601543.6314023001743.64002143.6414023001735.67002435.620#118026001813.99002713.9218026001834.99002734.9318026001845.111803045.1418026001866.111803066.121#118023001813.913003113.9218023001834.913003134.9318023001845.113003145.1418023001866.113003166.122#118021001813.913003113.9218021001834.913003134.9318021001845.110002845.1418021001866.110002866.123#118018001822.613003122.6218018001836.613003136.6318018001843.110002843.1418018001855.910002855.924#116021001822.610002822.6216021001836.610002836.6316021001840.78002640.7416021001843.58002643.525#116016001822.69002722.6216016001836.69002736.6316016001838.25002338.24160160018310183126#116018001826.69002726.6216018001837.49002737.4316018001836.69002736.6416025001822.601822.627#11802400183911803039218024001839.811803039.8318024001836.611002936.6418024001822.63002122.628#118028001851.511002951.5218028001842.211002942.2318028001836.611002936.6418028001822.64002222.629#118030001863.911803063.9218030001844.711803044.7318030001835.311002935.3418030001816.17002516.130#118031801866.111002966.1218031801845.111002945.1318031801834.99002734.9418031801813.96002413.931#118028001866.111803066.1218028001845.111803045.1318028001834.911002934.9418028001813.98002613.932#118030001866.113003166.1218030001845.113003145.1318030001834.911002934.9418030001813.98002613.933#118030001866.114003366.1218030001845.114003345.1318030001834.910002834.9418030001813.910002813.934#118031001866.114003266.1218031001845.114003245.1318031001834.910002834.9418031001813.910002813.935#118030001866.114003266.1218030001845.114003245.1318030001834.910002834.9418030001813.910002813.936#118030001866.110002866.1218030001845.110002845.1318030001834.99002734.9418030001813.96002413.937#118030001856.710002856.7218030001843.310002843.3318030001836.67002536.6418030001822.63002122.638#116025001844.28002644.2216025001840.88002640.8316025001836.65002336.6416025001822.601822.639#114026001831.84002231.8214026001838.43002138.4314026001636.601636.6414026001622.601622.640#114027001622.63001922.6214027001636.601636.631402700937.23001237.241402700925.80925.841#114027001022.66001622.6214027001036.601036.631402700839.70839.741402700438.30438.342#114021801322.65001822.6214021801336.601336.631402180842.10842.141402180350.70350.743#114021801216.95001716.9214021801235.401235.431402180844.50844.541402180363.10363.144#114021801413.95001913.9214021801434.901434.9314021801045.101045.141402180366.10366.145#114021801413.95001913.9214021801434.901434.9314021801145.101145.141402180466.10466.146#114021801813.94002213.9214021801834.901834.931402180845.14001245.141402180866.10866.147#114018001813.97002513.9214018001834.93002134.9314018001445.14001845.1414018001466.101466.148#116016001813.98002613.9216016001834.96002434.9316016001845.14002245.1416016001866.101866.149#114019001813.96002413.9214019001834.94002234.9314019001745.13002045.1414019001766.101766.150#114016001815.24002215.2214016001835.23002135.2314016001444.94001844.9414016001464.901464.951#114017001722.63002022.6214017001736.601736.631401700842.46001442.441401700852.40852.452#114016001422.64001822.6214016001436.601436.63140160010400104041401600740074053#114018001222.65001722.6214024001236.601236.631401800937.60937.641401800227.60227.654#11402300822.67001522.621402300836.60836.655#114023001122.601122.621402300636.60636.656#114025001222.601222.621402500436.60436.657#11402400922.60922.621402400536.60536.658#11402400922.60922.621402400536.60536.659#11402400622.60622.621402400436.60436.6表2.4 金榜特大桥方桩柱一览表桥墩编号位置编号HD(cm)HZ(cm)B*Bi（桩径）墩柱（HD+HZ)5#11737.8500200*255.92237.821737.81300200*275.93037.86#15137.80230*358.45137.825137.80230*358.45137.87#15537.80230*368.45537.825537.8700230*385.96237.88#15437.80230*365.95437.825437.8800230*385.96237.89#17737.80260*453.47737.827737.80260*453.47737.810#17737.80260*453.47737.827737.80260*453.47737.811#17337.8500260*455.97837.827337.80260*443.47337.812#17737.80260*453.47737.827737.80260*453.47737.813#17037.8600260*450.97637.827044.20260*436.17044.214#13737.81600230*363.45337.823755.80230*323.93755.815#15632.60230*370.85632.625667.40230*371.75667.416#15231.7400230*370.85631.725268.30230*361.75268.317#13731.70230*323.33731.723768.31300230*356.75068.318#13231.70200*280.83231.723268.3900200*304.24168.319#11731.7700200*260.82431.721768.31300200*276.73068.3表2.5 黑尼大桥桩柱一览表桥墩编号位置编号桩径HjHDHZHD+HZ1#413001350456.80456.8513001350479.60479.6613001300502.4300802.42#413001050456.80456.8513001250530.80530.8613001150504.8450954.83#413001900856.80856.8513001900884.84001284.8613001450912.87501662.84#113001300499.20499.2213001400521.20521.2313001500543.20543.24130019001381.801381.85130019001401.42001601.4613001750137145018217130012001390.611002490.65#113001300499.20499.2213001400521.20521.2313001500543.20543.24130015001256.801256.85130018001284.82501534.86130033002375.802375.86#115001300549.20549.2215001600571.20571.2315001400593.25001093.24150015001506.801506.85150011001534.86002134.87#115005650549.20549.2215005650571.20571.2315005150593.25001093.24150046501606.801606.85150043501634.83001934.88#115005300698.40698.4215005300720.40720.4315004550743.27501493.24150020001856.801856.85150020001884.801884.89#1150046501312.201312.22150046501340.201340.23150046501368.201368.24150041001806.82502056.85150041001834.82502084.8左10#1150013001740.201740.22150013001768.201768.2右10#3150013001856.801856.84150015001884.801884.82.2、不良地质情况根据区域地质资料、工程地质测绘及钻探成果资料表明：各桥位区的岩土结构及物理力学性质、水文地质条件和不良地质现象，桥位区主要位于冲沟内，沟内覆低液限粘土、块石土、小块石土等，厚032m；斜坡出露块状灰岩，局部溶蚀严重，见溶洞和暗河，对桥梁桩基础影响较大。第三章 施工准备3.1 技术准备施工设计图纸及有关施工资料到位后，组织技术人员进行图纸复核，组织相关人员培训、学习相关技术规范及施工细则、设计文件，做好墩身施工、盖系梁施工的技术准备工作。并且对技术人员进行技术交底，交底内容包括：施工方法、施工工艺、施工安全、机械使用等。3.2 测量放样3.2.1墩身测量放样：在已完成的基础顶面精确放样、标定墩身十字中心线、墩身轮廓线，将轴线控制线延长至适当位置加以固定并妥善保护。3.2.2 盖梁测量放样：放出墩柱顶纵横向轴线以及柱顶标高。3.3 人员准备成立以项目经理柳伟为组长的桥梁下部结构施工领导小组，全面负责施工进度、质量和安全，项目总工赵湘龙为副组长。桥梁工程师刘庆祝为施工负责人，小组成员包括质检工程师、测量工程师、试验工程师、安全工程师及相关工程技术人员。现场施工管理人员配置情况见下表3.1表3.1 管理及施工人员配备表序号工 种人 数备 注1技术管理人员8刘庆祝、胡德、胡广华等2测量人员5谭承勇、胡林等3试验人员5沈斌、彭昌佩等4安全人员2陈家祥、刘永杰等5机械工46钢筋工407木工508砼工209架子工306普工40合 计2013、机械准备情况见表3.2表3.2 施工主要机械配置表序号设备名称型号单位数量新旧程度1直螺纹滚丝机JBG-40台4802钢筋弯曲机GJBT-40台8803挖掘机PC330台21004插入式插动器B-75台20805砼搅拌车JCD8台10806装载机ZL50台3757全站仪GPT-3100N台31008自动安平水准仪NAL132台31003.4 工程材料准备主要原材料均应办理准入手续，在使用前按相应技术规范进行相关试验；同时制定好材料进场使用计划，施工前合理安排材料进场，做好备料工作；对进场材料采取有效保护措施，防止损坏、变质。现场原材料准备充足，并码放整齐、设置显示规格产地、数量和检验状态等的标示牌，原材料的质量证明资料必须齐全。3.5 现场准备(1)搞好施工现场三通一平、临时设施及现场消防、保安设施等工作。(2)现场原材料准备充足，并码放整齐、明确标识，原材料的质量证明资料必须齐全。(3)工程测量和工程试验工作达到开工条件，安装调试所有施工机具。第四章 施工工艺及施工方法4.1、墩身施工工艺管段内墩身施工顺序：将墩身与基础接触面进行施工缝处理墩身钢筋绑扎 定型大块钢模板组拼搅拌车运输混凝土就位 汽车吊机吊装混凝土、混凝土泵车泵送或布料机泵送混凝土经串筒入模 插入式振动器振捣混凝土的施工方案墩身混凝土养护。（本墩身施工顺序只针对圆墩，方墩施工方法详见高墩施工方案。）墩身施工必须满足公路桥涵施工技术规范 JTJ 041-2000及设计文件的要求：桩基施工完毕后，必须在规定时间段内开始墩身施工，以确保砼的耐久性。20m以下的实体墩根据系梁标高采用钢模板一次支模到位，一次整体浇筑至系梁底或盖梁底。4.1.1、墩台身施工工艺图如下图4.1：桩顶处理拼装脚手架施工准备钢筋安装钢筋制作监理工程师验收模板安装模板制作监理工程师验收混凝土浇筑制作试件混凝土养护试件试压墩台身拆模混凝土后期养护交工验收混凝土拌制、运输砼配合比试验监理工程师验收预埋件安装预埋件制作监理工程师验收4.1.2、其他准备工作（1）在基础混凝土强度达到2.5MPa后，对墩身与基础接触面进行凿毛，人工凿除混凝土表面的浮浆，并用水将表面冲洗干净。（2）模板工根据纵横十字轴线用墨线弹出墩身的截面尺寸线、模板框外轮廓线。（3）沿墩身周边搭设钢管脚手架，脚手架离墩身模板周边0.5米，脚手架顶面宽1米以上，并铺设脚手板、栏杆，设置上人梯。4.1.3、钢筋工程钢筋在加工车间加工，汽车运输到现场，精确放样定位，现场绑扎。绑扎成型的钢筋骨架固定于脚手架之上，并采取措施保证其整体稳定性，防止倾覆。1、材料（1）材质钢筋进场时，必须对其质量指标进行全面检查并按批抽取试件做屈服强度、抗拉强度、伸长率和冷弯试验，其质量应符合现行国家标准钢筋混凝土用热轧光圆钢筋（GB13013）、钢筋混凝土用热轧带肋钢筋（GB1499）和低碳钢热轧圆盘条（GB/T701）的规定和设计要求。检验数量为：以同牌号、同炉罐号、同规格、同交货状态的钢筋，每60t为一批，不足60t也按一批计。（2）钢筋外观检查钢筋应平直、无损伤，表面无裂纹、油污、颗粒状或片状老锈。（3）钢筋保护层钢筋保护层垫块材质应符合设计要求。当设计无具体要求时，垫块的抗压强度不应低于结构本体混凝土的设计要求。2、钢筋加工（1）钢筋的加工应符合设计要求。当设计未提出要求时，应符合下列规定：受拉热轧光圆钢筋的末端应做180°弯钩，其弯曲直径dm不得小于钢筋直径的2.5倍，钩端应留有不小于钢筋直径3倍的直线段（图4.1）。受拉热轧光圆和带肋钢筋的末端，当设计要求采用直角形弯钩时，直钩的弯曲直径dm不得小于钢筋直径的5倍，钩端应留有不小于钢筋直径3倍的直线段（图4.2）。图4.1 图4.2 （2）钢筋加工允许偏差和检验方法根据公路桥涵施工技术规范 JTJ041-2000要求，应符合表4.1的规定。表4.1 钢筋加工允许偏差和检验方法序 号名 称允许偏差（mm）检验方法1受力钢筋全长±10±20尺 量2弯起钢筋各部分尺寸±203箍筋、螺旋筋各部分尺寸±53、钢筋连接（1）纵向受力钢筋的连接方式必须符合设计要求。本分部工程HRB335钢筋连接采用焊接或滚扎直螺纹套筒连接。（2）钢筋电弧焊接头技术要求：钢筋接头的技术要求和外观质量应符合规定。焊接接头的力学性能检验以同级别、同规格、同接头形式和同一焊工完成的每200个接头为一批，不足200个也按一批计。钢筋电弧焊应符合表4.2的规定。钢筋电弧焊接头外观质量应符合下列要求：a、搭接接头的长度、帮条的长度和焊缝的总长度应符合规定。b、钢筋搭接接头的搭接部位应预弯，搭接钢筋的轴线应位于同一直线上。c、帮条电弧焊的帮条，宜采用与被焊钢筋同级别、同直径的钢筋；当采用同级别不同直径的钢筋作帮条，当被焊钢筋与帮条钢筋为钢筋时，两帮条钢筋的直径应大于或等于0.9d。帮条和被焊钢筋的轴线应在同一平面上。表4.2钢筋电弧焊接头类型序号接头类型接头间图适用范围钢筋类别钢筋直径(mm)1双面焊缝帮条焊（）级钢筋10402单面焊缝帮条焊（）级钢筋10403搭接焊双面焊缝（）级钢筋10404搭接焊单面焊缝（）级钢筋1040注： 在无条件进行序号1、3的双面焊缝电弧焊时，可采用2、4的单面焊缝电弧焊； 表中的帮条或搭接长度值，不带括号的数字适用于级钢筋，括号中的数字适用于、级钢筋； 采用序号14的电弧焊时，焊缝长度不应小于帮条或搭接长度，焊缝高度h及焊缝宽度b应按本附录图2.6测量。 d、焊缝高度h应等于或大于0.3d，并不得小于4 mm，焊缝宽度b应等于或大于0.7d，并不得小于8 mm（图4
