毕业设计（论文）中宁县新堡镇刘庄刘庙村节水改造施工实训报告.doc

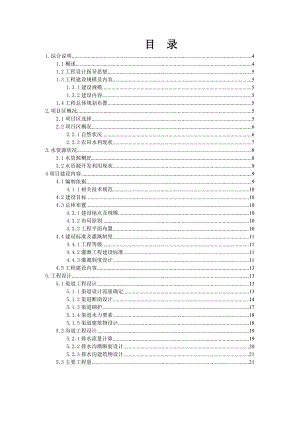

目 录1.综合说明41.1概述41.2工程设计指导思想51.3工程建设规模及内容51.3.1建设规模51.3.2建设内容51.4工程总体规划布置52.项目区概况52.1项目区选择52.2项目区概况62.2.1自然状况62.2.2农田水利现状73.水资源状况83.1水资源概况83.2水资源开发利用现状94项目建设内容94.1编制依据94.1.1相关技术规范104.2建设目标104.3总体布置104.3.1建设地点及规模104.3.2布局原则104.3.3工程平面布置104.4建设标准及灌溉制度114.4.1工程等级114.4.2灌溉工程建设标准114.4.3灌溉制度设计114.5工程建设内容135.工程设计135.1渠道工程设计135.1.1渠道设计流量确定135.1.2渠道断面设计145.1.3渠道砌护175.1.4渠道水力要素185.1.5渠道建筑物设计185.2沟道工程设计195.2.1排水流量计算195.2.2排水沟横断面设计205.2.3排水沟建筑物设计215.3主要工程量21写 作 提 纲一、某某县某某镇刘庄、刘庙村节水改造施工实训报告二、综合说明三、项目区概况四、水资源状况五、项目建设内容六、工程设计某某县某某镇刘庄、刘庙村节水改造施工实 训 报 告摘要：某某县地处宁夏回族自治区中部，受近年黄河来水偏枯和黄河水量调度条例实施的影响，从某某年开始，黄委会将实行全年统一调度，引黄灌区干渠引水量逐年减少。关键词：渠道改造、施工1.综合说明1.1概述某某县地处宁夏回族自治区中部，受近年黄河来水偏枯和黄河水量调度条例实施的影响，从某某年开始，黄委会将实行全年统一调度，引黄灌区干渠引水量逐年减少。为了高效可持续利用水资源，更大限度的提高灌溉水的利用率，采取水利措施、农业措施相结合的方式，挖潜节水能力，提升农业综合效益，有效缓解水资源供需矛盾，切实降低当地农民群众农业生产成本、增加农民收入。实施某某年度某某县刘庄、刘庙村节水改造项目势在必行。1.2工程设计指导思想按照节水思想，因地制宜，合理规划。坚持“以人为本”的科学发展观，按照全面建设小康社会，建设社会主义新农村，构建和谐社会的总要求，大力发展优势特色农业、设施农业和旱作节水高效农业，以改善项目区群众生产生活条件为目标，增加农民收入，使灌区农业生产早日走上稳定可持续的发展之路。1.3工程建设规模及内容1.3.1建设规模项目建设地点位于某某县某某镇，涉及某某镇刘庄村和刘庙村2个行政村，项目区内种植作物以麦套玉米、单种玉米、经果林和枸杞为主，灌溉方式为渠灌，建设规模4100亩。1.3.2建设内容主要建设内容如下：(1)砌护斗、农渠共计33.98km（其中：U60型渠道0.55km，U50型渠道14.82km，U40型渠道18.61km）。配套渠道各类建筑物共8305座（其中：农口34座，生产桥49座，退水19座，节制闸3座，畦田口8200座）。(2)清淤斗农沟6.375km，柳桩护坡沟道1.80km，配套沟道各类建筑物共14座（其中：尾水11座，生产桥3座）。1.4工程总体规划布置项目区布置根据当地实际情况，本着因地制宜的原则，维持现状灌排模式不变进行布置。（1）斗渠垂直于七星渠以南北向布设不变，农渠垂直与斗渠，呈东西向布设，间距为40m，单条长度200600m，农渠开口处设置农口。配套斗农渠各类建筑物。（2）田块布局维持现状不变，将大田改为畦田，田块规格为40×8m，面积为0.5亩。（3）维持沟道走向不变的条件下对其进行清淤并配套各类建筑物。2.项目区概况2.1项目区选择某某镇片区处于七星渠灌区，涉及某某镇刘庄村和刘庙村2个行政村，片区内末级渠系均为土质渠道灌溉，渠道基本没有配套建筑物，管理运行困难。排水沟道淤积严重，致使范围内排水不畅，沟道建筑物大部分失修老化。通过灌区工程配套改造，健全各级灌排体系，使灌水有保障，排水有出路，建筑物配套齐全，节水技术得到广泛利用，基本实现科学灌溉、合理配水。2.2项目区概况2.2.1自然状况2.2.1.1地理位置及范围本项目共规划建设面积4100亩，涉及某某镇刘庄、刘庙2个行政村，项目区地理位置介于东经105°4336105°4507，北纬36°590337°2909之间。某某镇节水改造项目位于某某县东南部，属于七星渠灌域。涉及某某镇刘庄村和刘庙村共2个行政村。项目区范围东至鞑子沟，西至盐池闸沟，北至南河子，南至S101省道，南北长约1.4km，东西宽约2.1km，规划耕地面积4100亩。2.2.1.2地形地貌项目区位于二级阶地和三级阶地，其所属区域地貌类型为卫宁平原，地势平坦，西高东低，南高北低；地面坡降1/5001/2000，海拔高程为11801200m。2.2.1.3水文气象项目区属中温地带干早气候，具有典型的大陆性气候特点:干旱、多风、少雨，蒸发量大，气温变化大，日夜温差大。根据气象资料，夏热短暂，秋雨集中，年平均气温 8.4，极端最高气温41.4，极端最低气温-30.6。年平均无霜期145天，霜冻一般结束于翌年四月底或五月初，年平均降水量为271.4mm，且分布不均，七、八、九三个月的降雨量占全年降雨量的64.9%。年平均蒸发量在1350mm，为年降雨量的5倍。年日照时数为293小时左右，日照率为69%，年有效积温2804。全年大风天数平均26天，春末夏初的三、四月大风较多，最多可达56天，年平均风速2.5m/s，最大风速20m/s，年主导风向为西北风。项目区最大冻土层深度为1.3m。2.2.1.4河流水系某某县属于黄河流域，境内河流主要有黄河、清水河、红柳沟以及黄河两岸的小山洪沟。2.2.1.5工程地质项目区内地形主要以低山丘陵缓坡丘陵为主，表层多为洪积形成的粉砂质黄土，质地均匀。区域地处香山南麓，其地质环境同属宁夏弧形旋卷构造边缘带，基本为“帚状”复式褶皱构造，属“祁吕贺”山字形构造体系和陇西旋卷构造体系复合带，组成近东西向褶皱，地层除寒武系外，大部分是晚元古地层，层位稳定，单斜整合接触，分布范围大；上部堆积的第四系砂砾层，厚度不大，松散，以细砂、扁平关砾石排列为主，骨架颗粒稳定，透水性极强。该地区地震活动不频繁，地质构造属不活动的侵蚀构造山地，区域稳定性良好。根据中国地震动参数区划图（GB183062001），库区地震动峰值加速度为0.20g，地震动反应谱特征周期0.45s，地震基本烈度为度。2.2.1.6土壤条件某某镇片区土壤主要为潮土，有3个亚类，6个土属，13个土种。土壤肥沃，适宜各种农作物的生长。土壤含有机质1.12%，速效钾85PPM、速效磷19.1PPM、碱解氮67PPM。2.2.1.7社会经济状况某某镇位于某某县境东南部，距某某县城5公里，土地面积33.6平方公里，总人口7604户2.38万人。辖肖闸、宋营、毛营、吴桥、刘庄、南湾、盖湾、刘营、某某、创业10个村委会。农业主产小麦、水稻、玉米，兼产枸杞、油料、苹果。项目区是某某县粮食主产区，2014年粮食总产量0.44万吨，枸杞干果产量285吨，苹果产量299吨。农民人均纯收入6046元。2.2.1.8交通、电力项目区主要的公路有S101省道，乡村主干道路基本硬化，田间道路纵横交错，交通便利。项目区村村通电，配电变电供网设施完善，电力供应十分便利和充足。2.2.2农田水利现状2.2.2.1自流灌区现状2.2.2.1.1自流灌区渠系现状某某县灌溉系统已基本形成，干、支、斗、农四级灌溉体系齐全。县境内有跃进渠、七星渠、固海扬水渠、红寺堡扬水4大干渠，柳青渠、康滩渠、南北渠、北滩渠、长鸣渠5条支干渠，支干渠总长130.3km，砌护82.1km，砌护率63%；斗渠774条1260.2km，砌护870.12km，砌护率69%；农渠9053条3888km，砌护2725km，砌护率70%。控制灌溉面积48.81万亩，共有各类配套建筑物28729座，建筑物完好率70%、支斗渠砌护完好率85%。支斗渠以下灌溉水利用系数为0.57，综合毛灌溉定额1060 m3/亩，粮食水分生产率0.5kg/m3。详2.2.2.1.1.2自流灌区沟系现状某某县灌区现有排水沟道2511条2259.51km。其中:干沟14条长134.71km，支沟96条292.99km，斗沟156条592.91km，农沟2245条1238.9km，各类排水配套建筑物4659座，农田排水总面积20.83万亩。14条排水干沟年均排水能力1.3亿m3，与支、斗、农沟交织成网，汇集排入黄河。3、扬水灌区现状某某县扬水灌区主要分布于河北跃进渠、河南七星渠、固海渠、高干渠、黄河、北河子、南河子、中河沟，总控制灌溉面积5.75万亩。现有泵站62座，装机118台，装机功率4615KW，管道8.75km，支斗渠99条185km,已砌护121.8km，砌护率65.8%，农渠1201条465km，已砌护35.9km，砌护率8%，建筑物5648座，完好率52.5%。2.2.2.2井灌区现状某某县小型井灌区位于喊叫水地区，现有大口井136眼，总配套功率2085KW，渠道长度81km，低压管道40.6km，设计灌溉面积2.22万亩,现状灌溉面积1.84万亩，主要为硒砂瓜基地补水，机井完好率为29%。3.水资源状况3.1水资源概况3.1.1地表水资源状况某某县地表水资源量为0.192亿m3，折合径流深5.7mm。引黄灌区由于多年灌溉形成的绿洲效应，产汇流条件发生变化，多年平均径流深22.7mm，地表水资源量为0.108亿m3，所占全县地表水资源总量的比重最大，为56.3%；其次为清水河流域径流深3.7mm，地表水资源量为0.062亿m3，占全县地表水总量的32.3%；黄河右岸诸沟径流深2.5mm，地表水资源量为0.011亿m3，占5.7%；黄河左岸诸沟径流深1.0mm，地表水资源量为0.007亿m3，占3.7%；红柳沟流域径流深4.0mm，地表水资源量为0.004亿m3，占2%。2、地下水资源状况某某县全县地下水资源量为1.88亿m3，与地表水的重复量为1.805亿m3。其中引黄灌区地下水资源量为1.821亿m3，占全县地下水资源量的96.9%；山丘区地下水资源量为0.059亿m3，仅占3.1%。地下水主要集中在引黄灌区，灌区地下水资源量主要取决于渠道引水量，地下水资源量与单位面积引水量有关，其地下水资源量除降水入渗和侧向补给量外主要是黄河水资源的重复计算量，随着灌区续建配套与节水技术的推广应用，灌区地下水补给量将减少。3、水资源总量某某县水资源总量是在计算地表水和地下水资源的基础上，将两者相加再扣除地表和地下水的重复水量的方法来计算的。某某县多年平均地表水资源量0.192亿m3，多年平均地下水资源量1.88亿m3，地表水和地下水的重复量为1.805亿m3，则当地水资源总量0.267亿m3。其中引黄灌区水资源总量为0.183亿m3，占68.5%。3.2水资源开发利用现状3.2.1供水量（1）总供水量近五年某某县年平均总供水量5.742亿m3，其中黄河水供水量为5.541亿m3，占总供水量的96.5%；地下水供水量为0.201亿m3。（2）干渠直开口供水量近五年某某县干渠直开口平均供水量4.347亿m3，其中2008年、2009年、2010年、2011年、2012年供水量分别为4.694、4.35、4.31亿m3、4.262亿m3、4.118亿m3。2、用水量近五年某某县年平均总用水5.742亿m3，其中地下水0.201亿m3。分行业用水中，农业用水量5.482亿m3，其中地下水0.019亿m3；工业用水量0.186亿m3，其中地下水0.108亿m3；城镇生活用水量为0.034亿m3，均为地下水；农村人畜饮水量为0.041万m3，均为地下水。3、耗水量近五年某某县年平均总耗水2.901亿m3，其中耗地下水0.099亿m3。分行业耗水中，农业耗水量2.745亿m3，其中耗地下水0.012亿m3；工业耗水量0.105亿m3，其中耗地下水0.037亿m3；城镇生活耗水量为0.01亿m3，均为地下水；农村人畜耗水量为0.041亿m3，均为地下水。4项目建设内容4.1编制依据4.1.1相关技术规范(1)灌溉与排水工程设计规范(GB50288-99)；(2)节水灌溉工程技术规范(GB/T50363-2006)；(3)滴灌工程技术规范(GBT50085-某某)；(4)农田灌溉水质标准（GB5084-2005）；(5)防洪标准（GB50201-94）；(6)渠道防渗工程技术规范(SL 182004)(7)水利建设项目经济评价规范（SL72-94）；(8)水利水电工程等级划分及洪水标准（SL252-2000）；(9)水利建设项目经济评价规范（SL72-92）；(10)水利水电工程施工组织设计规范（SDJ 398-89）(11)水闸施工规范（SL-91）(12)宁夏农业灌溉用水定额4.2建设目标通过灌区工程配套改造，健全各级灌排体系，使渠道砌护率达100%，排水有出路，建筑物配套齐全。项目建成后，有效改善灌溉面积4100亩，灌溉保证率达到75%，灌溉水利用系数达到0.6，节水75.44万m3。4.3总体布置4.3.1建设地点及规模某某镇片区涉及某某镇刘庄村和刘庙村2个行政村，片区内种植作物以麦套玉米、单种玉米、经果林和枸杞为主，灌溉方式为渠灌，建设规模4100亩。4.3.2布局原则项目工程布置原则是：4.3.2.1渠系布置应考虑与原有水利工程、道路、林带、供电系统以及居民的规划相结合，注重保护和改善项目区的生态环境。4.3.2.2渠灌工程规划布置保持现有灌排布局的基础上进行渠道砌护和沟道整治。4.3.2.3根据项目区作物灌溉要求，选择合理布局，实现最优化的设计方案。4.3.3工程平面布置根据当地实际情况，本着因地制宜的原则，维持现状灌排模式不变进行布置。（1）斗渠垂直于七星渠以南北向布设不变，农渠垂直与斗渠，呈东西向布设，间距为40m，单条长度200600m，农渠开口处设置农口。配套斗农渠各类建筑物。（2）田块布局维持现状不变，将大田改为畦田，田块规格为40×8m，面积为0.5亩。（3）维持沟道走向不变的条件下对其进行清淤并配套各类建筑物。4.4建设标准及灌溉制度4.4.1工程等级根据灌溉与排水工程设计规范(GB50288-99)，工程等别为V等，建筑物级别为5级。4.4.2灌溉工程建设标准根据项目区水文气象、 水土资源、作物组成、灌区规模、灌水方法以及经济效益等因素综合分析确定，结合灌溉和排水工程设计规范(GB5028899)，按调整后种植结构及面积，灌溉保证率达到75%，灌溉水利用系数达到0.6。4.4.3灌溉制度设计4.4.3.1灌溉制度设计4.4.3.1.1农业生产结构和作物组成根据实地调查，项目区现状种植作物是麦套玉米、单种玉米、经果林，枸杞。其中：小麦套种玉米820亩，占20%，单种玉米2624亩，占64%，经果林82亩，占2%,枸杞574亩，占14%。4.4.3.1.2灌水方法及灌水技术为了充分利用水资源，保证灌水的均匀度，麦套玉米和经果林采用应用最广泛的小畦灌溉的节水方法，基本田块为0.4-0.5亩，田块规格40m×8m，田面高差控制在5cm以下，一般坡度为1/1000-1/400，入畦单宽流量以不冲刷土壤和灌水均匀为原则，控制在36L/sm，实行快浇快轮，田面灌至八、九成封口，以满足农作物不同生育期的需水要求。4.4.3.1.3灌溉制度旱作物灌溉定额由播前用水与生育期用水组成。灌区作物生育期的灌溉定额，根据设计典型年的作物需水量，按土壤计划湿润层深度内农田水量平衡原则分析确定。M生=ET-P（W0-W）-WK 式中：M生作物生育期的灌溉定额（m3/亩） ET 作物田间需水量（m3/亩） P 作物生育期内有效降雨量（m3/亩）W0、W播种前、灌头水前计划湿润层内土壤储水量（m3/亩） WK 作物生育期内地下水利用量（m3/亩）作物灌水次数参照宁夏特色种植及旱作物灌溉制度研究和灌水方式制定。根据项目区作物需水规律分析及实践经验总结，按照自治区水利厅关于印发农业灌溉用水定额（试行）的通知（宁水政2011）54号文，分别拟定各作物畦田灌溉方式下的平均灌溉定额。详见表4-1。 表4-1 项目区作物畦田灌溉定额设计表 单位: m3/亩作 物种 类种 植 业粮 食 作 物经 济 作 物麦套玉米(20%)玉米(64%)经果林(2%)枸杞(14%)生 育 期灌溉定额370230240440生育期灌水次数6466冬灌定额60706060综 合净灌溉定额430300300500设计综合灌溉定额353m3/亩，平均综合毛灌溉定额为588m3/亩4.4.3.1.4灌溉水利用系数灌溉水利用系数根据本项目建设目标和水利部、建设部、国家质监总局颁发的节水灌溉工程技术规范(GBT503632006)，结合本项目的特点和节水灌溉项目的一些具体技术要求，项目区为小型灌区，项目实施后灌区斗、农渠砌护率为100%。根据七星渠水管站提供的试验数据，渠道砌护后，干渠水利用系数为0.77，斗渠水利用系数为0.93，农渠水利用系数为0.93，则渠系水利用系数为0.77×0.93×0.93=0.67，则确定项目区整理后渠系水利用系数为0.67。本项目区属于旱作灌区，根据节水灌溉技术规范（GB/T50363-2006）和灌溉与排水工程设计规范（GB20228-991）要求，旱作灌区田间水利用系数取0.90，0.67×0.90=0.60，本设计灌溉水利用系数取0.60。表4-2 项目区灌溉水利用系数测算表项目渠道水利用系数渠系水利用系数田间水利用系数灌溉水利用系数干渠斗渠农渠现状0.740.860.830.530.850.45设计0.770.930.930.670.900.604.5工程建设内容主要建设内容如下：(1)砌护斗、农渠共计33.98km（其中：U60型渠道0.55km，U50型渠道14.82km，U40型渠道18.61km）。配套渠道各类建筑物共8305座（其中：农口34座，生产桥49座，退水19座，节制闸3座，畦田口8200座）。(2)清淤斗农沟6.375km，柳桩护坡沟道1.80km，配套沟道各类建筑物共14座（其中：尾水11座，生产桥3座）。5.工程设计5.1渠道工程设计项目区规划对未砌护斗农渠采用砼板防渗，砌护率达到100%。渠道砌护统计见表5-1。表5-1 渠道砌护长度统计表序号图注名称U60型U50型U40型1邓槽渠103517002快水渠2分斗509066003李家渠182028204李家渠2分斗55029155李家渠3分斗289545756李家渠4分斗3980合计55014820186105.1.1渠道设计流量确定项目区斗农渠均采用轮灌，根据七星渠下各级渠道及农渠分水口的控制区域进行轮灌组的划分。轮灌组划分考虑农民的劳动强度，以在一个灌水延续时间内，灌溉完控制的所有田块为原则。（1）农渠流量的确定农渠长200-600m，双向灌溉。基本田块0.5亩，田块规格40×8m，畦田坡度按1/1000，入畦单宽流量36L/s，考虑到田间畦长及斗渠流量等因素，农渠流量按入畦单宽流量3 L/s计，按同时开3-5个畦田口。农渠的净流量可按如下公式进行计算：，式中：农渠的设计流量，m³/s；农渠的净流量，m³/s；农渠的田间净流量，m³/s；田间水利用系数，取0.9；农渠水利用系数；取0.93；同时工作的畦田数量；畦田的单宽流量，L/s。（2）斗渠流量的确定每条斗渠同时开2条农渠设计；式中：斗渠的设计流量，m³/s；斗渠的净流量，m³/s；该斗渠内同时工作的农渠数，条；斗渠水利用系数。取0.78；5.1.2渠道断面设计5.1.2.1渠道纵断面设计纵断面设计时根据灌溉水位要求确定渠道的空间位置，先确定不同桩号处的设计水位高程，再根据设计水位确定渠底高程、渠顶高程等。为满足自流灌溉的要求，各级渠道入口处都应具有足够的水位，此水位是根据灌溉面积控制点的高程加上各种水头损失，自下而上逐级推算出来的，推算公式如下：式中：渠道进水口处设计水位，m；渠道灌溉范围内控制点地面高程，m；控制点地面与附近末级固定渠道设计水位的高差，取0.1m；渠道长度，m；渠道比降；渠道局部水头损失之和，m。根据计算推算出的数据绘制渠道纵断面图。5.1.2.2渠道横断面设计根据灌溉排水渠系设计规划要求，渠道横断面设计采用明渠均均流公式计算渠道水力要素，结合近年来灌区改造渠道砌护经验，抗冻防渗及边坡稳定性，经过最优过水断面分析，采用“U”型砼板断面。各级渠道断面设计见表5-2。表5-2 各级渠道断面尺寸及长度统计表序号渠道名称渠道半径(m)长度(m)备注斗渠农渠1邓槽渠R25010351#农渠R200852#农渠R2001003#农渠R2001754#农渠R2002305#农渠R2002806#农渠R2002907#农渠R2001708#农渠R2001409#农渠R20012010#农渠R2001102快水渠2分斗1#农渠R2003802#农渠R2002903#农渠R2003254#农渠R2506205#农渠R2003206#农渠R2505907#农渠R2003208#农渠R2505509#农渠R20032510#农渠R250/R200550/6511#农渠R20032512#农渠R20043513#农渠R20037014#农渠R20037515#农渠R25060016#农渠R20031517#农渠R20031518#农渠R20039519#农渠R20029020#农渠R20037521#农渠R200285续表5-2序号渠道名称渠道半径(m)长度(m)备注斗渠农渠222#农渠R20036023#农渠R20012024#农渠R20012025#农渠R20049526#农渠R25064027#农渠R25076028#农渠R2507803李家渠1#农渠R2504602#农渠R2504403#农渠R2504904#农渠R2004105#农渠R2004206#农渠R2004107#农渠R2004308#农渠R2003609#农渠R25043010#农渠R20040011#农渠R2003904李家渠2分斗5501#农渠R3004602#农渠R2003403#农渠R2003704#农渠R2003405#农渠R2002806#农渠R2002257#农渠R2001608#农渠R2001509#农渠R20032010#农渠R20022011#农渠R200505李家渠3分斗1#农渠R2004402#农渠R2505203#农渠R2002804#农渠R2002455#农渠R200215序号渠道名称渠道半径(m)长度(m)备注斗渠农渠56#农渠R2506206-1#农渠R2002606-2#农渠R2002506-3#农渠R2002107#农渠R2506158#农渠R2506309#农渠R25051010#农渠R20043511#农渠R20041012#农渠R20041013#农渠R20041014#农渠R20041015#农渠R20033516#农渠R2002656李家渠4分斗1#农渠R2508702#农渠R2505003#农渠R2505004#农渠R2505055#农渠R2505106#农渠R2505107#农渠R2505855.1.3渠道砌护项目区渠道均采用砼砌护，根据宁夏灌区支斗农渠衬砌定型图集渠道砌护砼强度等级为C20，抗冻标号F100，抗渗标号W4。板缝为C20细石砼填筑。U40、U50板厚50mm，缝宽50mm，沿渠道水流方向每7.63m设一条伸缩缝， 缝宽均为30mm，填筑材料为聚乙烯油膏。U60板厚60mm，缝宽60mm，沿渠道水流方向每7.79m设一条伸缩缝， 缝宽均为30mm，填筑材料为聚乙烯油膏渠道砌护砼预制板，数量多，质量要求高，为保证施工进度和预制板质量，对渠道衬砌板采取在预制厂集中预制，汽车运至工地直接安装、砌筑。5.1.4渠道水力要素渠道水力引水按明渠均匀流公式计算，即：式中： Q设计流量(m3/s)；A过水断面面积(m2)；R水力半径(m)；i渠底比降。n渠床糙率系数，砼板砌护取0.016项目区需砌护斗、农渠水力要素均按明渠均匀流计算，典型斗农渠水力要素成果见表5-3。表5-3 项目区斗、农渠水力要素表编号渠道名称流量Q(m3/s)水深H(m)湿周X(m)过水面积A(m2）水力半径R(m)糙率n比降i流速v(m/s)衬砌渠深(m)断面型式及规格1李家渠 2分斗渠0.1460.461.280.270.200.0161/12000.580.65R3002典型农渠0.0570.300.590.110.130.0161/8000.560.45R2005.1.5渠道建筑物设计项目区配套斗农渠各类建筑物共8226座，其中：农口15座，生产桥11座，畦田口8200座。渠道建筑物统计见表5-4。表5-4 项目区渠道建筑统计表序号图注名称D400不带路农口1.5*4m生产桥D500退水500*500节制闸1邓槽渠1062快水渠2分斗5171133李家渠3624李家渠2分斗11365李家渠3分斗5146李家渠4分斗03合计3449193 (1)农口农渠需设计农口，并在农口上安置闸门。进出口采用M7.5浆砌石挡土墙，管底基础采用M7.5浆砌石砌筑。D400mm农口采用STZ型手提式铸铁闸门。（2）生产桥生产桥结构形式采用重力墩简支平板农桥，跨度为1.5m，宽度为4m。重力墩采用Mu30毛石M7.5水泥砂浆砌筑。（3）节制闸闸室结构采用开敞式布置，闸底槛槛顶与原渠底齐平，闸室两侧为翼墙。0.5×0.5m闸门采用LQZ型整体式闸门启闭机。（4）退水渠道退水穿沟拜排入沟道，采用直径D=500mm的钢筋砼排水管，进口及管身基础采用Mu30毛石、M7.5水泥砂浆砌筑，出口段采用浆砌石护坡、护底直接排入斗、农沟。（5）畦田口工程规划0.5亩布置一个畦田口，均采用砼预制管涵结构，浆砌石砌筑。管径200mm，管涵长度0.6m。5.2沟道工程设计项目区规划对沟道进行清淤并配套建筑物。沟道清淤统计见表5-5。表5-5 沟道清淤长度统计表序号沟道名称清淤长度(m)备注支、斗渠农沟1鞑子沟1#农渠4002#农渠3903#农渠3552水坑沟1800柳桩护坡1800m1#农沟4602#农沟4703#农沟4554#农沟4005#农沟4906#农沟3757#农沟3908#农沟3905.2.1排水流量计算项目区沟道淤积严重排水不畅，土壤有不同程度盐渍化，需对支斗农沟进行清淤，防治次生盐渍化。排水沟按五年一遇除涝标准设计,排水系统考虑排涝和排渍双重任务。沟道排水模数：m3/s.Km渍=0.010.03(m3/s.Km2)，取0.03；2、排涝模数q涝=aR/8.64T=0.6×8/8.64×2m3/s.Kmm3/s.Km2)q排=q渍+q涝=0.30(m3/s.Km2)沟道流量按下列公式计算：Q排=q排A控其中:Q排设计排水量(m3/s)；a排水地区径流系数，取0.6；A控排水沟所控制的排水面积(公顷)；T规划排除涝水天数T=2d；R当地五年一遇24h设计频率的暴雨量，R=80mm。 根据上式计算出各沟道的流量见表6-16。5.2.2排水沟横断面设计 排水沟断面采用明渠均匀流公式进行计算: 式中 Q 设计流量（m3/s）；A 过水断面面积（m2）；R 水力半径（m），R=A/ ， 湿周（m）；i 水力坡降，取设计水面比降；n 糙率，取0.03。各沟道水力计算具体详见表6-16。表5-6 沟道水力计算表沟道名称 流量流速水深底宽边坡沟深湿周水力 半径过水面积比降糙率（m3/s）（m/s）（m）（m）（m）（m）（m）（m2）支沟0.9190.5930.40631:1.52.54.8160.3211.551/10000.03农沟0.020.2890.10.61:1.51.20.9070.080.0691/6000.035.2.3排水沟建筑物设计项目区配套沟道各类建筑物14座，其中：生产桥3座，尾水11座。沟道建筑物统计见表5-7。表5-7 沟道建筑物统计表序号图注名称2*4m生产桥尾水 柳桩护坡(m)1农沟入鞑子沟332水坑沟18003农沟入水坑沟8合计3111800（1）生产桥生产桥结构形式采用重力墩平板桥，跨度为2m，宽度为4m。重力墩采用Mu30毛石M7.5水泥砂浆砌筑。（2）尾水沟道尾水穿沟拜排入沟道，采用直径D=600mm的钢筋砼排水管，浆砌石护坡、护底直接排入支斗农沟。（3）柳桩护坡水坑沟按设计标准断面进行清淤整修后，采用柳桩护坡。柳桩直径10cm，长1.5m，每米12根，柳桩上部高出沟底0.5m纵向间距0.33m。5.3主要工程量主要工程量汇总表项 目单 位数 量备 注土方开挖万m32.80土方回填万m31.96浆砌石m32344.85砼m32444.54钢筋t6.16参 考 文 献1杨贵庆，城市社会心理学M，上海：同济大学出版社，2000;2布恩(美)，心理学原理和应用M，知识出版社，1985;3.魏伦杰，张卫华，关注城市地下商业建筑的安全性与舒适性J.四川建筑，某
