毕业设计（论文）大学学生公寓楼建筑、结构及施工设计.doc

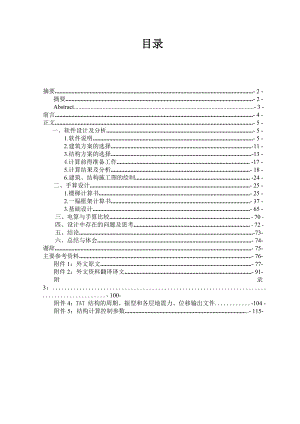

目录 摘要.- 2 -摘要.- 2 -Abstract.- 3 -前言.- 4 -正文.- 5 -一、软件设计及分析.- 5 -1.软件说明.- 5 -2.建筑方案的选择.-11 -3.结构方案的选择.-13 - 4.计算前得准备工作. -17 -5.计算结果及分析.- 18 - 6.建筑、结构施工图的绘制. -24 -二、手算设计.- 25 -1.楼梯计算书.- 25 -2.一榀框架计算书.- 37 -3.基础设计.- 65 -三、电算与手算比较. - 70 -四、设计中存在的问题及思考. - 72 -五、结论.-73-六、总结与体会.- 74-谢辞.- 75-主要参考资料.- 76-附件1：外文原文.- 77-附件2：外文资料翻译译文.- 91-附录3：.- 100-附件4：TAT 结构的周期、振型和各层地震力、位移输出文件.-104 -附件5：结构计算控制参数.- 115-摘要大学生公寓楼设计进行了蒙自县大学学生公寓楼建筑、结构及施工设计。建筑设计完成了建筑平面布置，平面、立面及剖面的设计。结构设计采用现浇钢筋混凝土框架结构体系，主要进行了结构的平面布置、内力计算及构件的截面设计。7度抗震设防区需进行抗震设计，为使结构在地震作用下有良好的耗能能力及在强震下结构不倒塌，满足“强柱弱梁，强剪弱弯，强节点弱构件”的要求，进行相应的内力调整，根据组合和调整后的内力值进行框架梁、柱的截面设计。基础采用灌注桩后压浆桩,该桩具有适用土层范围广、构造简单、便于操作、附加费用低、承载力增幅大、压浆时间不受限制等优点,经济效益显著，极具推广价值。施工设计方面各道工序在安排上紧密结合，严格按施工网络计划图和施工流水节拍进行。关键词：框架结构；钢筋混凝土；抗震设计；灌注桩；AbstractDesign of the apartment building for university students(scheme six)The architecture，structure and construction design of the apartment for students are carried out.In the architecture design，the building layout, the horizontal plane ,vertical surface graph and section elevation design are accomplished. the structure of reinforced concrete frame is adopted as loaded structure system.The structure layout, internal force calculation and section design are mainly fulfilled in this design .As seismic fortification levels of the project area is seven degree,it is necessary to make the antiseismic design. In order to makes structural has a good energy dissipation capacity to meet the requirements of "strong column-weak beam, strong shear bending weak weak-node component ", the corresponding internal forces are needed to be adjusted. Finally, according to the combined and adjusted results, carry out the section design of the beams and columns, the cast-in-place concrete floors and roof , as well as the foundations and the staircase. In the foundation design, the post grouting for cast-in situ pile is used to this engineering project, which has the advantages of wide use of various layers,simple design,easy operation, low extra cost, huge loading capability and no time restrict of compacting. Moreover, it is very benifitial and has high promoting value.In the procedure of construction design, all the procedures are combined closely, and the procedures are carried out strictly according to the construction meshwork plan and flow control time .Keywords：frame structure，reinforced concrete，antiseismic design，post grouting for cast-in situ pile， construction network plan charts 前言毕业设计是大学本科教育培养目标实现的重要阶段，是毕业前的综合学习阶段,是对大学期间所学专业知识的全面总结。本设计的目的是综合应用所学的基础课、专业基础课、专业课知识并结合有关规范、资料、工具等，独立分析与解决实际工程结构设计中的一般问题，达到具备一定的结构设计能力的目的。设计包含建筑、结构两大部分。本工程在建筑设计方面：建筑物简单明快、具有时代感；突显个人特色，并注意与周围环境相协调；建筑布局要合理 ，便于使用。结构设计方面：结构体系选择合理，运用合理的理论知识，使建筑物满足安全性、实用性、耐久性的功能要求。本工程为全现浇钢筋混凝土框架结构，工程所在地区抗震设防等级7度，需进行抗震设计。抗震设计与非抗震设计有许多不同之处，其根本区别在于非抗震结构在外荷载作用下处于弹性状态，仅有微小裂缝，构件设计主要是满足承载力要求。而抗震结构在地震作用下，为有良好的耗能能力及满足“小震不坏、中震可修、大震不倒”的要求，其构件应有足够的延性。要设计延性框架结构，需满足“强柱弱梁，强剪弱弯，强节点弱构件”要求，并进行相应的内力调整，然后由调整后的内力值进行配筋计算。根据设计任务书提供的地质资料条件，本工程基础采用桩基础。沉管灌注桩桩基础的设计应严格按相应地基基础及桩基础设计规范进行。 正文一、 软件设计及分析1. 软件说明：（1）PKPM2005系列软件PKPM是一个系列，除了 建筑、结构、设备（给排水、采暖、通风空调、电气）设计于一体的集成化CAD系统以外，目前PKPM还有建筑概预算系列（钢筋计算、工程量计算、工程计价）、施工系列软件（投标系列、安全计算系列、施工技术系列）、施工企业信息化（目前全国很多特级资质的企业都在用PKPM的信息化系统）。结构平面计算机辅助设计软件 ( PMCAD ) PMCAD模块是整个结构CAD系统的核心，也是建筑CAD与结构CAD的必要接口。 通过精心设计的人机交互输入方法建立起各层结构布置数据和荷载数据，结构布置包括柱、梁、 墙、洞口、次梁、预制板、挑沿、错层等，荷载生成中作结构自重计算，荷载从板到次梁、承重梁及从上部结构到基础的传导计算。人机交互过程中随时提供修改拷贝复制查询等功能。PMCAD为框架、连续梁、砖混分析及高层三维分析计算软件提供全部数据文件而无需人工再填表，还可为梁柱、剪力墙、楼梯和基础CAD提供画图信息。绘制正交及斜交网格平面的框架、框剪及砖混结构平面图，包括柱、墙、洞口的平面布置、尺寸、偏轴、画出轴线及总尺寸线，画出预制 板、次梁及楼板开洞布置，计算现浇楼板内力与配筋并画出板配筋图。画砖混结构圈梁构造柱节点大样图。作砖混结构和底层框架上层砖房结构的抗震分析验算。统计结构工程量并以表格形式输出。多层及高层建筑结构三维分析与设计软件（TAT）TAT的力学模型及假定TAT 用薄壁柱模拟剪力墙。薄壁柱模型采用开口薄壁杆件理论,将整个平面联肢墙或整个空间剪力墙模拟为开口薄壁杆件,每个杆件有两个端点,每个端点有七个自由度,前六个自由度的含义与空间杆单元相同,第7 个自由度用来描述薄壁杆件截面翘曲。薄壁柱模型的基本假定为: 在线弹性条件下,杆件截面外形轮廓线在其自身平面内保持不变,在平面外可以翘曲,并忽略其剪切变形的影响; 将同一层彼此相连的剪力墙墙肢作为一个薄壁柱单元,将上下层剪力墙洞口之间的部分作为连梁单元。从上述假定可以看出,由于忽略了剪力墙剪切变形的影响,使结构的计算刚度偏刚,剪力墙及其墙肢越多,则结构偏刚的程度越高;与此同时,连梁单元的假定,使实际结构中连梁对墙肢的线约束简化为点约束,削弱了连梁对墙肢的约束作用,使结构计算刚度偏柔,连梁越多,连梁截面高度越大,则结构刚度偏柔的程度越大。TAT对楼板采用平面内无限刚,平面外刚度为零的假定。这一假定大大减少了结构自由度,使结构分析得以大大简化,提高了结构计算效率。但是当楼板平面内变形较大或楼板开有较大洞口(尤其是板边洞口) 时,则无法考虑楼板变形或洞口对结构内力的不利影响,使计算结果产生一定的误差。TAT对剪力墙和楼板的模型化假定,对多数常规结构,均能够给出比较理想的计算结果。但对于复杂结构,就会暴露出TAT 对剪力墙和楼板模型化假定的局限性,必须进行人为的简化处理,从而使计算模型和实际结构之间产生一定的出入。本设计中楼板开洞比较小，楼板整体刚度还是十分大，可以看成是刚性楼板，所以本设计符合其基本假定。TAT软件功能TAT是一个三维空间分析程序，它采用空间杆系计算柱梁等杆件，采用薄壁柱原理计算剪力墙。TAT用来计算高层和多层的框架、框架-剪力墙和剪力墙结构，适用于平面和立面体型复杂的结构形式。TAT完成建筑结构在恒、活、风、地震作用下的内力计算和地震作用计算，完成荷载效应组合，并对钢筋混凝土结构完成截面配筋计算，对钢结构进行强度稳定的验算。可考虑梁的活荷载最不利布置，同时适用于计算一般多层民用建筑及工业厂房。TAT还可完成多、高层钢结构或钢-混凝土混合结构的计算，程序对水平支撑、斜支撑、斜柱等均作了考虑。TAT与TATD接力运行作超高层建筑的动力时程分析，与FEQ接力对框支结构局部作高精度有限元分析，对厚板接力厚板转换层的计算。TAT善于处理高层建筑中多塔、错层等特种结构，其中包括大底盘上部高塔，或上部或中部连接下部多塔情况，对多塔、错层信息的判断处理是程序根据建筑模型智能地自动生成的。TAT计算所需的全部几何信息和荷载信息是从PMCAD建立的真实建筑模型中自动提取生成的，使用户的操作得到尽可能简化。TAT是PKPM系列CAD系统中的重要一环，由于采用空间模型作结构分析，起到承前启后的关键作用，TAT从PMCAD生成数据文件，从而省略数据填表。TAT计算后可经全楼归并接力PK画梁柱施工图，接力JLQ完成剪力墙施工图，用PMCAD完成结构平面图，接力各基础CAD模块传导基础荷载完成基础的计算和绘图。TAT的存在使PKPMCAD成为有效的高层建筑CAD系统，并使整个CAD系统的应用水平更上一层楼。基础工程计算机辅助设计（JCCAD）Windows版将原来DOS版的独基条基JCCAD、混凝土地梁筏板的EF、桩基桩筏的ZJ三个模块的功能合并，用同样的菜单完成输入、计算和画图，功能更强，操作更简化。此版可以顺利完成混合基础的设计。合并后的软件统称为JCCAD。从主菜单可看出合并后的JCCAD有三个主要特点：(1) 基础输入合并为一个菜单，这个菜单还包含独基、砖混条基和承台桩基的自动设计。(2) 基础平面施工图合并为一个菜单。(3) 对于筏板类基础(包括梁板式、墙板式、板柱式、桩筏式)程序提供了二种计算分析方法。第一种方法是主菜单三的方法，它是原来EF使用的按文克尔弹性地基梁板计算的方法，第二种是主菜单五的方法，是用厚板有限单元法计算板或板梁基础的内力和配筋。这种方法不仅能算有桩基础，对无桩基础同样可以算。新版的JCCAD软件功能有：1、 可完成柱下独立基础、墙下条形基础、弹性地基梁、带肋筏板、柱下平板、墙下筏板、柱下独立桩基承台基础、桩筏基础、桩格梁基础、及单桩的设计工作。同时软件还可完成由上述多种基础组合起来的大型混合基础设计，而且一次处理的筏板块数可达10块。软件可处理的独基包括倒锥型、阶梯型、现浇或预制杯口基础、单柱、双柱、或多柱基础；条基包括砖、毛石、钢筋混凝土条基（可带下卧梁）、灰土及混凝土基础；筏板基础的梁肋可朝上或朝下；桩基包括预制混凝土方桩、圆桩、钢管桩、水下冲（钻）孔桩、沉管灌注桩、干作业法桩和各种形状的单桩或多桩承台。2、 软件可充分利用上部结构CAD软件形成的各种信息，避免重复工作，最大限度地减少设计人员的负担。软件从PMCAD软件生成的数据库中自动提取首层结构的柱网、轴线、柱子、墙的布置信息，当轴线不满足要求时可增加轴线，软件还可读取PMCAD、PK、TAT、SATWE软件在传下来的各种荷载，并按需要进行不同的荷载组合。读取的上部结构荷载可以同人工输入的荷载相互叠加。此外软件还能够提取TAT绘制柱施工图生成的柱钢筋数据，用来画基础柱的插筋。这样用户可以很方便地使用“基础人机交互输入”菜单统一布置各类基础，布置荷载，和绘制施工图。这些信息传送下来的条件是运行PMCAD主菜单的A、1、2和3项，生成“工程名·JAN”、“TATDA1·PM”、“LAYDAN·PM”和“DATW·PM”文件；运行TAT和SATWE分别生成“TOJLQ·TAT”、“TATJC·TAT”、“COLMGB·TAT”、“COLUMN·STL”和“WDCNL·SAT”文件。3、 对于整体基础，如交叉地基梁、筏板、桩筏基础，软件可采用多种方法考虑上部结构对基础的影响，这些方法包括：TAT上部结构刚度凝聚法，上部结构刚度无穷大的倒楼盖法，上部结构等代刚度法。4、 软件具有多种自动化功能，如程序可根据荷载和基础设计参数自动计算出独立基础和条形基础的截面积与配筋，自动进行柱下承台桩设置，自动调整交叉地基梁的翼缘宽度，自动确定筏板基础中梁翼缘宽度，自动进行独立基础和条形基础的碰撞检查，如发现有底面迭合的基础自动选择双柱基础、多柱基础、或双墙基础。同时程序又留有充分的人工干预功能，使软件既有较高的自动化程度，又有极大的灵活性。5、 软件对整体基础可采用多种计算模型，如交叉地基梁可采用文克尔模型-即普通弹性地基梁模型进行分析，又可采用考虑土壤之间相互作用的广义文克尔模型进行分析。对于筏板基础程序可按弹性地基梁有限元法计算，也可按MINDLIN理论的中厚板有限元法计算。对筏板的沉降计算程序提供了规范的假设附加压应力已知的方法，和刚性底板假定、附加应力为未知的计算方法。6、 软件有很强的交互功能和绘图功能，通过基础交互输入菜单可很方便地布置各种类型、形状各异的基础，以及确定各种计算参数，供随后的计算分析使用。通过绘平面图菜单可将所布置的基础全部绘制在一张图纸上，画出筏板钢筋，标注各种尺寸、说明。通过绘制地基梁菜单可画出不同分析方法计算出的梁施工图。利用画详图菜单可绘出独基、条基、连梁、桩基、承台的大样图，对独基、条基还可将详图画在平面图上。7、 软件完成设计后，也同时完成了主要工程量统计，如混凝土用量、钢筋用量、砌体用量、垫层用量等，为概预算软件提供数据。 楼梯计算机辅助设计（LTCAD）适用于单跑、二跑、三跑、四跑及任意平面的多跑板式或梁式普通楼梯；还适用于螺旋及悬挑等各种异形楼梯，螺旋段的上下端可设直线段，中间可设休息平台，悬挑楼梯可任意转角。软件可完成楼梯结构的内力及配筋计算及施工图设计，包括楼梯平面，立面图及梁、板、平台配筋详图。可与PMCAD接口用人机交互方式快速生成数据文件，操作简便。（2）建筑系列软件本次建筑设计采用软件天正建筑TArch 8。天正建筑TArch 8是建立在CAD基础上的一个建筑设计软件，它具有传统CAD更强大的功能，可以定义楼层高度，墙高及门窗洞口的属性并可以进行楼层组装。各楼层组装完毕后，由天正建筑TArch 8可以建立工程，并自动生成建筑的立面图、剖面图等。天正建筑TArch 8软件中自带多种建筑实物图块，在进行建筑布置是可以由软件调用图块插入，如楼梯图块、门窗图块、建筑家具等，这些都大大提高了建筑设计的速度，并且是建筑的房间布置更加清晰和人性化。但是天正建筑TArch 8软件设计中，由于对参数的设置比较繁琐，所以在生成建筑立面图、剖面图后需要进行必要的修改即可绘制出完整的建筑施工图。2. 建筑方案的选择1、设计资料该项目为大学生公寓楼设计。总建筑面积为 10000以下，位于云南省蒙自县。九层全框架结构，室内外高差为0.45m。防火等级为二级，抗震设防烈度为7度，设计基本地震加速度值为0.15g。2、设计要求对普通高校学生公寓的设计，在基地的选择和总平面上的布置，建筑设计，室内环境，建筑设备等尚应符合民用建筑通则，中华人民共和国建设部宿舍建筑设计规范 JGJ 36-2005、城市道路和建筑物无障碍设计规范 JGJ 50-2001以及相关规则。除了符合这些规定外，还应符合国家现行有关标准的规定。3、方案的选择分析通过查阅建筑设计中的相关规范，初步设计了建筑的长、宽及层高和建筑的高度，并对宿舍的开间进深和楼梯及各个房间的布置做了初步的设计。在满足设计规范中对建筑防火间距、建筑使用面积、必要的建筑设施、层高、建筑采光面积及楼梯的梯面踏步的要求后，得出了各个标高层的建筑平面图。由建筑设计软件天正建筑TArch 8绘制出相关的建筑的立面、剖面图等。根据程建设地点为蒙自县。建筑设计内容及规模房屋建筑学、民用建筑通则、宿舍建筑设计规范JGJ 36-2005、城市道路和建筑物无障碍设计规范JGJ 50-2001和国家有关规范以及对本次毕业设计提出有关要求，初步作出方案设计。4、总体布置、立面造型、经济指标及其他建筑的总体布置为比较规则的矩形建筑，此方案可以方便结构计算，并且使结构可以达到一定的刚度和稳定性，避免结构产生扭转效应。建筑立面简单明了，建筑设计以适用经济为根本设计，这样可以大大降低建筑的造价，并是建筑能够有足够大的建筑使用空间，满足用户对建筑功能的要求。此设计完全按照国家规范设计，满足规范的各项经济指标。通过老师的指导，经过多次修改得出方案示意图如下： 底层布置图3.结构方案的选择1、框架结构此结构类型的特点是一般用于多层结构及小高层结构，适用高度范围一般为60.0m以下(6度设防)。框架结构布置灵活，具有较大的室内空间，使用较为方便。填充墙可采用轻质隔墙，减轻结构自重。但内凸的框架柱直接影响到用户的实际使用面积及宿舍用具的摆设。但是大学生宿舍对使用面积和摆设没有严格的要求，再考虑到初次设计，避难就易，虽然此工程的设防烈度为7度，但是建筑的层数及建筑高度不是太高，故此次设计宜采用此类结构类型。2、异形柱框架结构这种结构体系是框架结构的一个派生结构形式，它除了具有框架结构的特点外，与墙同宽的异型柱很好地解决了建筑平面使用问题。根据行业标准砼异型柱结构技术规程JGJl492006第3.1.2条抗震设计为6度时，异型柱结构适用的房屋最大高度为24m，本设计的建筑总高超过24m。故不宜采用异型柱框架结构。3、剪力墙结构承重体系剪力墙是高层建筑最常用的结构体系，采用剪力墙结构可以减少非承重隔墙数量，一般用钢量比框剪结构少，而且室内无外露梁柱，用户比较喜欢。剪力墙结构体系是以一系列剪力墙纵横相交，既作为承重结构又作为分间隔断墙。墙体具有较大刚度。同时又由于墙体纵横交错，比框架结构中的刚度大得多。这是抵抗高层建筑风荷载及地震力水平荷载的有利条件，缺点是由于剪力墙组成许多小开间，虽然结构的整体性较强，但平面布局受到了严格的约束。如能使用大跨度楼板，则可使用轻质的灵活隔断，比较自由地组织内部空间。这种结构体系一般用于高层结构，尤其在30层左右的高层住宅结构设计中应用广泛。此方案的特点是根据建筑平面布局而设置钢筋砼墙，与墙同宽的剪力墙很好地解决了建筑平面使用问题。该建筑总高度仅29.1m，抗震设防烈度为7度区，若采用纯剪力墙结构，造价高，并考虑到设计的难度，故该设计不采用此结构类型。4、框架剪力墙结构体系当框架体系的强度和刚度不能满足要求时，往往需要在建筑平面的适当位置设置较大的剪力墙来代替部分框架，便形成了框架一剪力墙体系。在承受水平力时，框架和剪力墙通过有足够刚度的楼板和连梁组成协同工作的结构体系。在体系中框架体系主要承受垂直荷载，剪力墙主要承受水平剪力。剪力墙的设置，增大了结构的侧向刚度，使建筑物的水平位移减小，同时框架承受的水平剪力显著降低且内力沿竖向的分布趋于均匀。这种结构体系一般用于高层结构，在近几年的高层结构设计中应用广泛，此结构类型的特点是利用楼电梯间做钢筋砼核心筒抵抗大部分水平荷载，框架柱主要承受竖向荷载。这种结构既具有框架结构布置灵活，使用方便的特点，又具有较大的刚度和较强的抗震能力。在地震区多采用此类结构类型，但是考虑到造价及第一次设计没有经验的缘故，故不作为该设计的结构。5、筒体结构体系凡采用筒体为抗侧力构件的结构体系统称为筒体体系，包括单筒体、 筒体一框架、 筒中筒、 多束筒等多种型式。筒体是一种空间受力构件，分实腹筒和空腹筒两种类型。实腹筒是由平面或曲面墙围成的三维竖向结构单体。空腹筒是由密排柱和窗裙梁或开孔钢筋混凝土外墙构成的空间受力构件。筒体体系具有很大的刚度和强度，各构件受力比较合理，抗风、抗震力很强，往往应用于大跨度、 大空间或超高层建筑。由于本次设计的建筑高度不大，故不必要采用筒体结构。6、其他结构体系高层建筑的新结构体系大部分是探索性的，如筒中筒结构的发展、或者束状筒的组合，外筒桁架交错，以中心并筒悬挂式结构以及很高的桁架梁的体系等。各种结构最大适用高度见下图：方案确定通过以上对框架结构和剪力墙结构的分析：1. 剪力墙结构自重较大，往往导致基础工程造价的增加。2. 框架剪力墙结构平面布置不灵活，很难满足公共建筑对空间的需求。3. 框架结构的梁、柱构件易于标准化、定型化，便于采用装配整体式结构，以缩短施工工期。 4. 就最大适用高度而言，选择剪力墙结构会增大经济投入，不能达到经济适用的要求。故：本设计采用框架结构体系。结构平面布置框架结构有横向承重布置、纵向承重布置和双向承重布置三种常用的结构布置方法。1横向框架承重方案 横向框架承重方案是在横向上设置主梁，在纵向上设置连系梁。楼板支承在横向框架上，楼面竖向荷载传给横向框架主梁。由于横向框架跨数较少，主梁沿横向布置有利于增加房屋横向抗侧移刚度。由于竖向荷载主要沿横向传递，所以纵向连系梁截面尺寸较小，这样有利于建筑物的通风和采光。其不利的一面是由于主梁截面尺寸较大，当房屋需要大空间时，其净空较小。 2纵向框架承重方案 纵向框架承重方案是在纵向上布置框架主梁，在横向布置连系梁。楼面的竖向荷载主要沿纵向传递。横向连系粱尺寸较小，对大空间房屋，其净空较大，房间布置灵活。其不利的方面是房屋的横向刚度较小，同时进深尺寸受到长度的限制。 3纵横向荷载承重方案 框架在纵横向均布置主梁。楼板的竖向荷载沿两个方向传递。柱网较大的现浇楼盖，通常布置井字形梁，柱网较小的现浇楼盖，楼板可以不设井字梁直接支承在框架梁上。综上所述，此结构采用结构双向承重方案，因在纵横两个方向都布置框架，因此结构的整体性和受力性能都很好。 本建筑位于云南省红河州蒙自县，建筑方位满足国家建筑采光设计标准GB/T50033-2001的要求，建筑有利于充分利用天然光，创造良好光环境和节约能源；有利于生产、工作、学习、生活和保护视力；结构平面形状满足简单、规则、对称、长宽比等要求。长宽比验算为：，满足要求；立面布置规则、均匀、从上到下外形不变，有利于结构的抗震要求。建筑内部布置：本建筑一层为公共活动区域，在本层设有值班室、大小公共活动室、接待室、电视房、洗衣房、阅览室和公共卫生间等。宿舍内应设置盥洗室和厕所。公共用房的设置防止对居室产生干扰。根据国家规范规定，在首层设置了两间无障碍居室。首层房间布置尽量保证互相干扰的减少以及对无障碍宿舍的考虑。底层层高3.9米，标准层层高3.6米，小屋面高3.6米，均满足国家相关规范的要求。4.计算前得准备工作(1) 选择梁柱断面 框架梁的截面尺寸应该根据竖向荷载的大小、梁的跨度、框架的间距、是否考虑抗震设计要求以及选用的混凝土材料强度等诸多因素综合考虑确定。一般情况下，框架梁的截面可按照下面公式估算：梁净跨与截面高度之比不宜小于4，梁的截面宽度不宜小于200mm。详见一榀框架计算书，此处从略。框架柱截面一般都采用矩形或方形截面，在高层建筑中，按照下面公式估算：框架柱的截面边长不宜小于250mm，圆柱的截面直径不宜小于350mm，剪跨比不大于2，截面的高宽比不宜大于3. 详见一榀框架计算书，此处从略。（2）层高的确定 建筑层高：宿舍内设双层床，由学生宿舍建筑设计规范知，在采用双层床或高架床时，层高不宜低于3.60m；在采用双层床或高架床时，净高不应低于3.40m。所以标准层层高3.6m，底层有大房间，层高取3.9m，建筑总高=3.9+3.6×8=32.7m。 建筑跨度：由学生宿舍建筑设计规范，开间3.9m（其中大开间7.8m），进深7.5，建筑总长54.6，宽16.5m。模型详见一榀框架计算书。 （3）荷载取值1、恒载计算 包括楼屋面荷载计算；梁、柱、墙体及门窗自重等。详见一榀框架计算书，此处从略。2、活荷载计算各种用途的房间及交通部分活荷载的取值由荷载规范查得 （1）楼面：宿舍活荷载取2.0KN/m2 （2）屋面：上人屋面取2.0KN/m2 3.楼梯荷载 详见楼梯计算书此处从略。 4.风荷载取值 详见一榀框架计算书此处从略。（4）设计参数的选取 详见附表35计算结果及分析计算结果见：附录5：结构计算控制参数附录4：TAT 结构的周期、振型和各层地震力、位移输出文件由于结构计算软件存在着一定的适用性、局限性和近似性，在计算输出的结果中可能存在部分构件或部位内力异常的情况，尤其是对于复杂结构。这时，不能据此来否定分析软件的正确性，更不能对异常构件、部位置之不理或偏信于计算机的结果，而是应该从整体上来把握和控制结构体系的各项性能，对内力异常的构件或部位，应从明确的结构概念出发来分析和处理，从而确保结构的安全性、经济性、合理性。（1） 周期比：周期比是指结构扭转为主的第一周期Tt与平动为主的第一周期T1的比值，其主要目的是控制结构在地震作用下的扭转效应。周期比实际上反映了结构的扭转刚度和侧向刚度之间的一种对应关系，同时也反映了结构抗侧力构件布置的合理性和有效性。高规的4.3.5条规定，结构扭转为主的第一周期与平动第一周期之比，A级高度高层建筑不应大于0.9，B级高度高层建筑、混合结构高层建筑及复杂高层建筑不应大于0.85.由输出文件分析可知，结构第三振型的转动比例为0.99是第一个超过0.5的震型。结构周期比为：经分析对比，本设计的结构周期比满足要求。（2）楼层节点的最大位移分析其中比值(R1/R2)为：R1-最大位移/平均位移 R2-最大柱间位移/平均柱间位移位移比是指楼层的最大弹性水平位移(或层间位移)与该楼层两端弹性水平位移(或层间位移)的平均值之比。位移比的大小是反映结构平面规则与否的重要依据，它侧重控制的是结构侧向刚度与扭转刚度之间的一种相对关系，而非其绝对大小，它的目的是使结构抗侧力构件的布置更有效、更合理。结构平面布置应减少
