水库施工组织设计.doc

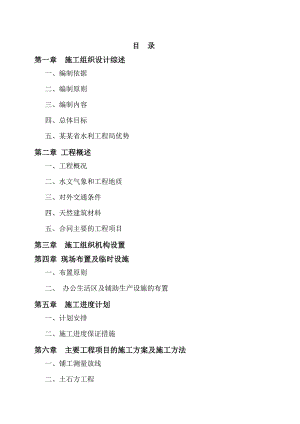

目 录第一章施工组织设计综述一、编制依据二、编制原则三、编制内容四、总体目标五、某某省水利工程局优势第二章 工程概述一、工程概况二、水文气象和工程地质三、对外交通条件四、天然建筑材料五、合同主要的工程项目第三章 施工组织机构设置第四章 现场布置及临时设施一、布置原则二、 办公生活区及辅助生产设施的布置第五章施工进度计划一、计划安排二、施工进度保证措施第六章主要工程项目的施工方案及施工方法一、铺工测量放线二、土石方工程三、砼防渗墙工程四、帷幕灌浆工程五、高喷灌浆工程六、隧洞工程七、砼及钢筋砼工程八、砼预制板砌筑、草皮护坡及砌石工程九、水稳碎石基层工程十、金属结构安装十一、启闭机房工程第七章 资源供应计划一、 施工机械设备计划二、 劳动力计划三、 材料供应计划第八章 质量保证体系和质量保证措施一、质量保证体系二、质量计划第九章 安全管理、文明施工及环境保护一、安全管理二、文明施工三、环保措施第一章施工组织设计综述一、编制依据1、某某省某某县幸福水库除险加固工程招标文件及答疑书。2、某某省某某县幸福水库除险加固工程施工图及现场察看资料。3、现行国家及行业技术规范规程标准。4、某某省水利工程局质量手册和质量体系程序文件5、我单位现有可投入本标段的资源；6、我单位在类似工程中积累的施工经验和施工能力。二、编制原则1、完全响应招标文件的全部内容，满足业主对施工工期、工程质量、安全生产、文明施工及环保等方面的具体要求。2、组织均衡、连续施工，实行分区段同时作业，充分利用时空及工作面。3、安全生产，“严”字当头，严中求快，严中求省，确保工程施工安全。4、科学选定施工方案，降低施工成本。5、强化管理，确保工程优质，按期完工。6、严格按照ISO9001：2000版质量控制程序进行管理，响应我局“科学管理，全员参与；精心施工，顾客满意；同心协力，共创某某水工优秀品牌”的质量方针。三、编制内容在仔细研究了招标文件、设计图纸及技术要求，经过踏勘现场，明确指导思想后，分别对工程施工条件、施工组织体系、施工总平面布置、施工部署及机械设备配置、劳动力及主要材料供应计划、施工进度、施工方法、质量及安全保证体系和措施等进行了详细阐述。四、总体目标在施工中按照我局“科学管理，全员参与，精心施工，顾客满意；同心协力，共创“某某水工”优秀品牌”的质量方针进行施工，积极响应招标文件全部条款，采取切实可行的措施，确保达到如下目标：4.1质量目标：确保各项工程一次交验合格率100%，施工全过程严格执行“三级”检查制度，总体优良，争创省、部级优质工程。4.2安全目标：杜绝重大安全事故的发生。4.3工期目标：本工程将在2008年10月5日开工，2010年9月25日竣工。4.4文明施工：施工现场实行文明施工标准化管理，创文明施工规范工地。五、某某省水利工程局优势我局始建于五十年代，经过几十年的锤炼，特别是近五年来的高速稳定发展，企业的整体素质和综合实力有了显著提高，人才和设备大量增加，已经形成了一支能打硬仗、技术娴熟的施工队伍。我们认为我局承接本工程有如下优势：5.1我局长期从事水利水电工程施工，素有独立解决地方事宜的经验和能力。5.2有承接类似工程的经验。近几年施工的尼山水库砼防渗墙工程、萌山水库防渗墙砼、留驾水库砼防渗墙工程、日照水库砼防渗墙工程、冶源水库砼防渗墙工程、昌乐县高崖水库除险加固工程、牟山水库砼防渗墙工程、九江市城市防洪工程港监至76通道闸堤段工程等项目均被评为优质工程，在建的潍坊市白浪河水系联网工程、鄱阳县蜈蚣山水库除险加固工程、泰安市泮河治理工程、某某省南水北调济平干渠工程30标、章丘市杜张水库除险加固工程、某某省上高县蒙山水库除险加固工程等施工质量、施工进度均满足标书承诺，受到建设单位和监理工程师的好评。5.3良好的企业信誉。某某省水利工程局通过几十年来特别是近几年的努力创新、拼搏、发展，在社会上已树立了良好的信誉，“某某水工”作为企业品牌已得到了社会的广泛认可。a.我局已通过了ISO9001-2000质量认证。b.银行资信等级为AAA级。c.近期施工的水利项目均被评为优良等级。d.近三年的财务状况良好，有较强地抵御资金风险的能力。e.水利部优工程（九江城市防洪工程）第二章 工程概述一、工程概况幸福水库位于南昌市某某县望城镇幸福村，距某某县城约15km.。水库枢纽座落在赣江支流铜源河上。其枢纽建筑物有土坝、溢洪道、灌溉输水涵管等，坝址控制流域面积30.2km2，水库总库容2069×104m3,是一座以灌溉为主，结合防洪、养殖等综合利用的中型水库。本次施工招标（合同编号XFJG-01）为大坝加固、溢洪道加固及东、西输水隧洞某某工程。二、水文气象和工程地质1、水文气象条件工程所在区域具亚热带季风气候特征：四季分明，雨量充沛，气候温和，无霜期长。区内多年平均气温17.60C，极端最高气温40.30C，极端最低气温9.90C；多年平均降水量1596mm，降水量多集中于46月，约占全年降水量50%左右，枯水期一般为每年的9月至次年3月。2、工程地质条件工程区域属构造剥蚀低山丘陵地貌，山脉及盆地相间分布，山顶高程一般在6080m之间。坝址区为山间盆地地形，两岸山体较为雄厚，但出露风化较为严重；坝址下游为冲积平地，地面高程3841m之间，较为平坦开阔，广泛分布第四系全新统冲积层，表层为含砾砂壤土，下部为中粗砂及卵砺层，具明显二元结构。坝址下游两岸漫滩发育。 坝址区地下水主要为基岩裂隙潜水，水量不丰，主要接受大气降水补给，其中孔隙潜水同时受库水及高处裂隙水补充。根据水化分析成果，库水对砼具有等溶出性腐蚀，地下水对砼无腐蚀。三、对外交通条件工程区附近，现有京九铁路及昌樟、昌九高速、320国道等干线公路经过；坝址和库区，现有公路通某某县城，工程对外交通条件较好。四、天然建筑材料本工程天然建材主要为土料、块石料及砂卵石料。其中： 土料：全部利用本工程开挖料。 块石料：全部利用拆除石料。 砂卵石料：全部外购进场。五、合同主要的工程项目本标段主要工程包括： （1）土方开挖； （2）石方明挖； （3）石方洞挖； （4）土石方回填（土方回填、风化料及弃渣回填）； （5）混凝土工程； （6）混凝土防渗墙； （7）高喷灌浆； （8）帷幕灌浆； （9）砌体工程； （10）土工布； （11）固结灌浆与回填灌浆； （12）水稳基层 （13）永久边坡喷锚挂网支护； （14）草皮护坡； （15）砂石垫层； （16）浆（干）砌石拆除（17）金属结构制作与安装工程。 第三章 施工组织机构设置 为加强该工程的施工组织和管理工作，保证按期优质完成任务，我局根据该工程实际情况组织精干人员成立项目经理部，具体负责该工程的实施。项目经理部由经理、副经理、项目总工等人员组成，下设办公室、财务科、工程科、质检科、安全科、物资设备科、调度室、机电维修队等科室以及土方工程队、砼工程队、灌浆施工队、护砌队、综合加工厂等作业队。项目经理由一级项目经理李善忠同志担任，项目总工由高级工程师马传才同志担任，其两人的施工经历详见拟投入本合同工作的主要人员表。项目经理及副经理：负责整个合同段工程的组织及管理工作，负责各科室、工段的工作协调、生产调度和进度计划的落实，审批和组织实施施工方案，审批材料计划，主持召开生产调度会及协调会，检查、监督各部门工作情况，制订和完善规章制度，制订各部门职责及管理办法，协调和处理内外关系，有效控制资金使用等。从宏观上对该合同工程实施全面、全过程监督、组织和管理。总工办：负责整个工程的技术交底工作，负责制订该合同工程的施工方法及技术和质量保证措施，负责制订可行的施工进度计划并随时调整，指导技术、试验、质检及各工段总的技术及质量工作，监督检查各部门技术方案的落实情况，审批各分部分项工程施工方案和措施，主持召开技术研讨会，监督检查各职能部门质保资料的填报、整理及归档工作，参加单元工程、分部分项工程及竣工工程验收，主持竣工资料的编制和完工总结等，协助项目经理做好工程全过程的技术指导及管理工作。工程科：负责各分部分项工程施工方案的编制及监督实施，协助总工做好全员的技术交底工作，负责整个合同段施工测量放样工作，负责解决和协调各工段技术问题，负责技术指导、技术管理、计划统计、计量支付工作。办公室：负责工地后勤工作，负责处理日常事物及文件收发和打印工作，负责接待外来人员及工程宣传工作，负责办公品及项目部生活用品的管理及发放工作，负责文明施工及环境保护的检查及落实工作，协助项目经理处理日常工作中遇到的其他事项。质检科：负责该合同工程的全过程、全工序的质量检查及质量控制实施，负责编制各分部分项工程、单元工程的质量控制措施及方法，负责工序施工过程中自检的指导及监督工作，工序完工后对工序进行专职检查，负责填报所有质检资料，负责收集各种材料及设备的质量证明文件及产品合格资料，协助总工办及技术科做好各方面的质量预防、控制、检查工作。试验室：负责对外试验项目的取样送检工作；负责场内各试验项目的试验及检测工作；负责砼拌和物全过程的计量控制、材料检验、拌和物试验及取样工作；负责土方填筑前试验段的选择及试验数据收集及调整工作；负责土方填筑过程中的各项指标试验及控制工作；负责灌注桩施工过程中泥浆各项指标的检测控制工作；负责所有内外试验及检测项目的资料整理、收集、管理。物质设备科：负责按质量要求采购工程所需的各种材料及物资，保管、贮存好所有材料和物资；负责收取材料及物资的各种证明资料，做好材料的入库验收和出库手续等工作。财务科：负责该合同段资金的控制及管理，负责制订资金使用计划，按国家财务规定进行财务管理、财务核算、财务统计；负责项目成本预测算及核算；负责工程结算及决算；负责计量支付，负责监督项目资金的使用等。安全保卫科：负责施工期间全线的施工安全检查、安全生产预防措施的制订及监督；负责制订安全操作规程；负责沿线的日常保卫工作，协助项目经理做好安全教育、安全宣传和定期组织召开安全生产协调会，做好各部门专职安全员的业务指导及监督工作。对吊装等易发生安全事故的重要工序，制订专项安全生产方案并落实到人。机电维修队：负责工程机械设备的维修、维护、保养，确保机械正常运转，同时负责施工排水工作。基础处理队：负责砼防渗墙、帷幕灌浆和高喷灌浆施工任务。砼施工队：负责砼的拌制和浇筑施工任务。土方作业队：负责土方施工任务项目部施工组织机构图项目经理项目副经理项目总工物资器材科办公室财务科安全保卫科工程科质检科试验室基础处理二队砼施工队机电维修队土方作业队基础处理一队第四章 现场布置及临时设施一、布置原则现场布置本着合理布置、充分利用、布局整齐、注重安全、便于施工生产、方便工作生活的原则进行布置。1.1本工程施工所需各项临时设施均布置在本合同段招标文件规定范围内，在不影响料物运输和现场生产的前提下，尽可能少占用现有农田。1.2所有的临时设施必须严格遵循招标文件及有关规范的要求，并符合有利施工、方便管理、安全可靠、经济适用的原则。1.3充分考虑环境保护的要求，做好环境保护工作，做到文明施工。1.4尽量利用已有设施，减少资源浪费。施工场地和道路在现有基础上根据需要规划，其他生产辅助设施则根据现场情况和实际需要合理，规范化布置。二、 办公生活区及辅助生产设施的布置根据招标图纸所示及现场踏勘情况和本标段工程的特殊性，拟在大坝西南侧设办公生活区。该处办公生活区布设项目经理部及组织管理机构，建设单位代表及现场监理办公室、职工宿舍、食堂、油库、实验室、机械停放场等。辅助生产设施主要包括综合加工厂、砼拌和系统、砂石料堆放场、材料仓库等，辅助生产设施尽量布置在靠近施工现场的地方，以减少材料运输距离。根据现场实际情况拟在办公生活区附近辅助生产设施，该处辅助生产设施尽量布置在施工现场附近，以缩短生熟料运距。临建工程具体工程量见下表：序号临时设施名称面积（m2）备注1生产管理及生活用房800搭建2现场办公室及警卫室40搭建3综合加工场200搭建4机械停放场及修理场15005材料仓库200搭建6试验室50搭建7砼拌和系统2008砂石料堆放场50011合计33402.1四通一平工程临时工程的施工期限，自中标通知开工之日起10日内结束。主要工作有：（四通一平）施工交通、施工供电照明、供水、通讯、场地平整，土料和砂石料开采加工系统、砼生产系统、仓库和堆料场、生产和生活设施。2.1.1施工交通本工程对外交通比较方便，有公路直达某某县城，虽然各建筑物之间的交通道路比较狭窄，但均可通达。本工程场内运输包括工程外来器材、物资、施工工厂设施产品、土方运输、混凝土运输及进出工地的各类人员等。道路的运输量和运输强度以已确定的施工总进度为依据，考虑拟采用的车辆类型等因素进行计算确定。同时将根据监理及业主的要求及实际情况修建从场外道路至各施工点的临时道路和停车场。设立有关交通标志。我单位在施工时，将保证维持好两侧的开挖和填筑，建好各种标志、做好环境保护及恢复工作。2.1.2施工用水生活用水利用当地的自来水。工程施工用水，利用水库的蓄水，使用前必须经过检验并要求水质符合砼拌和用水标准JGJ6389的规定，如不符合水质要求则改用自来水。所有相对固定管路全部采用地下埋设，深度不低于30CM 。2.1.3施工用电、照明经实地考察，本合同段施工用电和生活用电必须可就近从业主的指定的380V变压器上直接接入，供电线路全程架空敷设，组成施工用电系统。供电线路要经常检查其安全性，避免意外事故的发生，确保供电的安全可靠性。由于工程工期较长，根据现场踏勘，备用一台120KW的柴油发电机组，同时在场内架设供电线路至主要工地、拌和站、预制加工场、机械修理场和生活区。工地采用三级保护装置，局部地区采用二级保护装置，并负责电力设施的维修，保养及由于出现故障所引起的损失赔偿。为了便于施工，特别是夜间施工，我公司将负责本标段所用设施的设计、采购、安装管理和维修工作，同时在工地配备足够数量及瓦数照明设施，确保在夜间施工的亮度。工地照明利用1500w 镝灯，沿线根据现场实际情况每隔一段设置一盏，在主要工作面和路口处适当加密，确保工地照明需要。2.1.4施工通讯对外施工通讯采用手机，场内通讯采用对讲机。该工地配备手机不低于4部，2部相对固定于经理室，以便于业主及监理工程师及时联系。对讲机不低于6台套，确保现场调度及时，畅通。施工现场配备便携电脑及辅助设备一台套，用于工地各种文件、资料的打印、填报、整理及保存。2.2临时工程及其他2.2.1办公生活设施本着合理布局、充分利用、方便施工，满足生产、生活要求的原则布置。生活设施包括办公室、实验室、职工宿舍、食堂、医务室、监理工程师临时办公室、卫生间等。办公室、实验室、职工宿舍、食堂、仓库、发电房要分开布置，并保持一定的放火距离。在不影响施工的前提下布置整齐，美观。办公生活区及仓库等用房每幢房屋前配挂二只灭火器，消防重点部位，如食堂、储油点等每处另设2个砂箱，另外配备消防水泵，采用1台套真空高压水泵配柴油机动力，并配备不低于200米的消防水带。办公生活区采用封闭式管理，安排专人值班，负责安全检查、打扫卫生，确保办公生活区的安全、整洁。2.2.1.1监理工程师生活设施为方便监理工程师的工作和生活，拟在施工现场为监理工程师提供不低于80的办公和生活用房，尽可能的做到方便、舒适，按要求提供办公及生活用品，并按规定要求承担必要的办公及生活费用。2.2.2生产设施生产设施包括：施工机械修配停放场、加工厂、仓库、堆料场、砼生产系统、砂石料场、发电配电房等。施工前先进行地面平整碾压，本着合理布局、充分利用、方便施工、满足生产、生活要求的原则布置。仓库地面应选择地势较高处或进行填土加高，根据实际情况先用一层厚50CM的碎石垫层，再在其上抹一层水泥砂浆面层，以防存放的水泥受潮湿影响质量。2.2.2.1土料和砂石料开采和加工系统将根据合同及现场工程要求提供全套砂石料和土料（土料开采）加工系统并负责该系统的设计、施工、设备的采购安装、调试、运行、管理和维修等工作。2.2.2.2砼及砂浆生产系统该次工程砼及砂浆用量较大，其生产系统选用JS500滚筒式拌和机与1T翻斗车相结合组成砼及砂浆拌和站进行拌制砂浆、运送，并配手推车、磅秤、以便准确称出砂、水泥、的重量。砼、砂浆用水量利用电子计量器控制，用坍落筒控制好坍落度，确保工地使用砼及砂浆的质量和数量。粗细骨料场和砼计量、拌和系统拟布置在两建筑物的临时占地处。进场后，需将此场地清理后整平压实，然后用开挖土石分层将其垫高，其中顶层采用灰土。上下层均需压实，表层须平整且有约2%的坡降，以防料场积水。工程完成后，对临时占地进行返耕处理。2.2.2.3土工实验室土工实验室在办公设施处建一间25平方米砖墙石棉瓦顶实验室2.2.2.4停车场、油库在材料仓库南端设置停车场、油库，油库下设块石基础上置5吨油罐。2.2.2.5发电配电房发电配电房设置于停车场南端5米×4米三间2.2.2.6 其他临时设施其他临时设施包括：消防设施，道路、报警、危险、控制、安全、等标志信号设施，按工程需要布置， 2.3降排水： 本工程施工排水主要是排除施工期间的雨水。施工期间雨水排除均采用挖排水沟、用离心泵排除。根据当地地质及工程特点，地下水不影响施工。办公生活用房和其他用房前后及各生产加工场地四周挖设排水垄沟，并挖设排水沟至低洼处。地面所有排水龙沟穿过现场、交通道路时，均埋设直径30cm的水泥管。第五章施工进度计划一、计划安排根据工程特点和现场的条件以及招标文件要求，经过仔细分析各施工环节，在确保工程按期完成的前提下，合理安排人力、物力和财力，以最小的消耗取得最大的效益。本标段施工进度计划编排详见施工进度计划横道图。施工计划安排如下：1施工准备：2008年10月15日至2008年10月20日2大坝加固工程：2008年10月21日至2009年7月31日2.1土方开挖：2008年10月21日至2008年10月31日2.2土方填筑：2009年3月1日至2009年3月15日2.3防浪墙：2009年5月1日至2009年5月31日2.4上游护坡：2009年2月10日至2009年4月30日2.5下游护坡：2009年7月16日至2009年7月31日2.6下游坝脚贴坡排水：2009年5月1日至2009年5月20日2.7坝顶路面：2009年6月10日至2009年7月15日2.8坝面排水及台阶：2009年4月21日至2009年4月30日（上游）2009年5月21日至2009年6月9日（下游）2.9老涵管封堵：2009年4月11日至2009年4月20日2.10拆除工程：2008年11月1日至2008年11月10日3大坝防渗处理工程：2008年11月1日至2009年5月31日3.1砼防渗墙：2008年11月1日至2009年1月20日3.2帷幕灌浆：2009年4月11日至2009年5月10日3.3高喷灌浆：2009年5月11日至2009年5月31日4溢洪道加固工程：2009年8月1日至2010年9月15日4.1土石方开挖：2009年9月1日至2009年9月20日4.2进水渠：2009年11月21日至2010年2月7日4.3控制段：2009年9月21日至2009年11月20日4.4陡槽及消力池：2010年2月28日至2010年6月15日4.5海漫段：2010年6月16日至2010年9月15日4.6拆除工程：2009年8月1日至2009年8月31日5东（左）输水隧洞某某工程：2008年10月21日至2009年4月10日5.1土石方开挖：2008年11月1日至2008年11月20日5.2土石方回填：2009年3月21日至2009年4月10日5.3引水渠：2009年2月10日至2009年3月20日5.4进水闸：2008年12月11日至2009年1月20日5.5洞身段：2008年11月21日至2008年12月10日5.6出水渠段：2009年2月10日至2009年3月20日5.7拆除工程：2008年10月21日至2008年10月31日6西（右）输水隧洞某某工程：2008年10月21日至2009年4月10日6.1土石方开挖：2008年11月1日至2008年11月20日6.2土石方回填：2009年3月21日至2009年4月10日6.3引水渠：2009年2月10日至2009年3月20日6.4进水闸：2008年12月11日至2009年1月20日6.5洞身段：2008年11月21日至2008年12月10日6.6出水渠段：2009年2月10日至2009年3月20日6.7拆除工程：2008年10月21日至2008年10月31日7金属结构：2009年4月11日至2009年4月30日8竣工清理：2010年9月16日至2010年9月25日2009年1月21日至2009年2月9日和2010年2月8日至2010年至2月27日为春节假期二、施工进度保证措施组织措施选派施工管理经验丰富、组织指挥能力强的项目管理班子和业务精、技术熟练、诚实敬业的工程技术人员组成项目部。认真做好本工程施工项目程序的规划布置工作。根据施工组织设计的安排，分轻重缓急，对劳动力、施工机械设备实行统一的内部调配，保证重点和难点，兼顾一般，保证整体工程的顺利实施。成立工期控制小组对施工组织、设备配置、施工技术、工程质量、外部环境进行预测，做到超前决策，使各分项工程工期目标始终处于受控状态。严肃施工纪律，严格执行施工组织设计中的各分部分项工程施工方案和控制性进度计划，必要时增加施工设备、施工人员、延长每日工作时间，保证工程按期完工。技术保证措施项目部将严格按照局ISO9001(2000版)质量体系标准严格控制质量，建立强有力的现场施工技术组织，承担起与建设单位、监理、设计、工程局总部沟通和现场技术的计划、组织指导、监督和管理责任。并做到：a.开工前编制出详细的施工组织设计、技术交底和技术措施，把好各分项工程施工前的各个环节。b.对监理工程师批准的技术方案做好实施工作，确保不出现技术方面的失误，杜绝因技术方案不当引起停工、返工。c.结合实际，在技术方案上优化创新，提高工作效率。 现场计划保证措施工程科将根据监理工程师批准的总体进度计划编制阶段性施工计划以及月、旬施工进度计划，并据此落实各工作段的详细施工计划，建立工地调度会制度，多方面加大现场计划执行的力度，并及时进行必要的修订。切实做到以日保旬,以旬保月，从而保证总体进度计划的按时完成。第六章主要工程项目的施工方案及施工方法一、铺工测量放线工程测量是一项复杂细致牵涉面较广的工作。测量定线的精度直接影响到整个工程的标准和精度。必须十分认真细心，稍有疏忽将可能造成工程不可弥补的损失和错误。在收到监理工程师提供的测区范围内有关三角网点和水准网点的基本数据后，进行复核验算，确认无误后以此为基础，依据水利水电工程测量规范（SL52-93）、国家三、四等水准测量规范（GB12898-91），使用索佳SET 2B型全站式电子速测仪、WILDNA2自动安平水准仪、PC-E500袖珍计算机、计算机辅助制图系统及其他测绘仪器进行布桩测量绘图。增设的控制点要使之容易进入和通视。施工期间切实保护好全部三角网点、水准网点和增设的控制点，防止移动和破坏。1、基本平面控制测量基本平面控制网为由已知平面控制点出发的导线网。导线网中的各转折点应分别观测水平角和边长，同一测站上的相邻边应基本相等，导线的平均边长为300米左右较为适宜。基本平面控制网的布设应力求图形结构坚强、点位稳定、易于保存。所有作业区域内的基本平面控制点均应埋设标石。标石采用15×15×60厘米预制砼桩。基本平面控制测量的观测采用索佳SET 2B型全站仪进行，测站的记录、计算采用配有相应软件的PC-E500袖珍计算机完成。观测工作结束后，及时检查和整理外业的观测手册，确认观测成果全部符合有关规范的要求后，方可进行计算工作。基本平面控制的计算由微型计算机配以NASW软件完成，平差模式为间接平差。2、基本高程控制测量以四等水准测量引测所有基本平面控制点、横断面测量端点的高程作为测区的基本高程控制。高程控制测量拟采用WILD NA2自动安平水准仪和塔尺进行。基本高程控制测量作业过程中，一测段测量完毕后，应及时计算测段高差和测段长度，以供高程控制网平差之用，基本高程控制测量的外业记录、测站限差检验采用PC-E500袖珍计算机配以相应的软件进行。3、横断面测量横断面测量应垂直于水道轴线，所有断面方向角度、后视点、仪器高度等均记录于横断面测量记录手簿中。横断面测量间隔一般为20米（或按监理工程师要求的测量间距进行）。横断面测量过程中，一般地形平坦处，断面点间的距离可以控制在15米以内，地形变化处和建筑物处应适当加密，以能完整、准确的表示地形变化为原则。横断面测量观测采用索佳SET 2B全站仪进行，记录采用PC-E500袖珍计算机现场进行，断面测量的原始记录和测量成果均通过相应的软件传输至微型计算机中，统一处理。由计算机辅助制图系统（微型计算机+绘图仪+相应软件）处理后，输出横断面测量的各种记录、成果和图纸资料。4、1/500地形图测量1/500地形测量的测图方法采用全野外数字化方法测图，地形点坐标利用电子手簿地形测量软件现场解析计算，测图前应对仪器、工具进行检校。图纸采用喷墨绘图纸，方格网实际长度与名义长度10cm之差不大于±0.2毫米，图廓对角线长度与理论长度之差不大于±0.3毫米，控制点间的图上长度与坐标反算长度之差不大于±0.3毫米。地形测图过程中，遵循“看不清不绘”的原则，最大视线长度100米，地形点间距为图上13cm，距离最小读数0.1米，地形点高程注记到0.01米。二、土石方工程1、弃碴场布置（1）本标弃碴场位于业主指定的位置； （2）弃碴场周围应按要求做好安全防护及排水设施布置，；（3）弃碴场配备1台ZL50装载机辅助弃碴。2、 土方明挖施工21施工程序土方明挖总的施工程序为：自上而下削坡，在覆盖层各级开挖边坡形成之前完成相应高程的地表截水系统施工。土方明挖开挖施工工序见图6-1。土方开挖施工工序图土方明挖以4m为一层进行分层开挖施工。不论开挖工程量和开挖强度大小，均应严格按照边坡自上而下进行，严禁掏洞取土，不得乱挖超挖，并尽可能杜绝边坡欠挖；边坡修整紧跟开挖进行；在开挖过程中若遇到地质条件发生变化而需更改设计方案或边坡坡度时，须报请监理工程师批准。土方开挖采用人工配合CAT320（1.2m3）挖掘机清理表面，排除地表水，清除表层淤泥、树根及杂物，然后装20T/5T自卸汽车运输出碴。22施工期临时排水施工期临时排水，尽可能结合永久性排水设施布置。沿山坡开挖的工程，为保护其开挖边坡免受雨水冲刷，在边坡开挖前，先完成边坡上部永久性山坡截水沟的施工，对上部未设永久性山坡截水沟的边坡面，在边坡开挖前加设临时性山坡截水沟；边坡面根据渗水情况设排水孔，并根据排水孔的情况合理布置排水沟，引导雨水、施工弃水、地下渗水等至施工区域外或至集水坑定点抽排至施工区域外。在平地或凹地进行施工时，为保持基坑能经常处于干燥、坚固的稳定状态，旱地进行施工，应将影响基础稳定和旱地施工的地面水和地下水予以拦截，引导到基础范围以外。根据现场施工条件，在开挖区周围设置挡水坎或开挖周边截水沟，防止场外水流进入施工场地；基坑内设置集水坑定点抽排。3、 石方明挖施工石方明挖总的施工程序为：采用自上而下分层梯段施工。在边坡开挖前，对开挖区域内的场地、少量表土及覆盖层进行清理和开挖，并做好边坡开挖期间相应高程地表的截、排水工作。工程区域内地表植被、树根、杂草、废碴采用人工清理。场地清理范围内，砍伐的成材或清理获得的有商业价值的材料按监理工程师的指示，将其运至指定地点堆放。无价值的可燃物将其安全焚毁或就地掩埋。主体工程施工场地地表的植被清理范围，按施工图所示最大开挖边线或按监理工程师的指示处理。对永久边坡在开挖开口线之外人工开挖截水天沟，并对截水沟作砂浆抹面。在边坡开挖前，对开挖区域内、外边坡岩石的稳定性进行详细调查。对有不安全因素的边坡，进行处理和采取相应的防护措施。山坡上所有危石及不稳定岩体采取措施撬挖排除，对于少量岩块撬挖确有困难时，在确保安全的前提下采用浅孔微量炸药爆破。开挖采用YT28汽腿钻造孔，周边YT28汽腿钻造孔进行预裂爆破或光面爆破，所有爆石碴采用CAT320（1.2m3）挖掘机挖装20T自卸汽车，运往碴场堆放。爆破过程中采用密孔小药量进行爆破，尽量减少所爆石碴滚落山坡。为避免基础岩石面出现爆破裂隙，使原有构造裂隙和岩体的自然状态产生不应有的恶化，或产生过多超挖，在靠近建基面的地方预留保护层，进行保护层开挖。水平建基面预留0.5m厚的保护层，保护层采用手风钻钻孔，一次爆除；对软弱破碎基岩，留30cm人工撬挖层，撬挖层采用手风钻或风镐撬挖以确保建基面完整。爆破石碴采用ZL50装载机集碴并清理工作面。4、土石方回填全部采用主体工程开挖料，填筑料质量须符合施工详图规定和监理人的要求。4.1 填筑准备（1）对所在的填筑面及接触面进行基础清理，使基础表面无积水及其他有害物。所有需要的填筑料都应在填筑前准备就绪。（2）填筑前清除岩基上所有强风化的松动岩石及杂物等。（3）覆盖层及风化岩石表面必须充分平整，以便碾压设备正常工作，表面不得有松质堆积物、积水及流水。4.2 回填施工填筑利用主体工程开挖弃料，采用CAT320（1.2m3）液压反铲挖装，20T自卸汽车运至填筑工作面，ZL50装载机推土机辅助平整及初次碾压，再用10T振动碾碾压，局部采用夯实机夯实。4.3 施工质量要求（1）土石方填筑前，经监理对填筑基础面检查验收后方可进行填筑。（2）永久建筑物边墙后的砂卵石回填，必须在墙体达到设计强度后才能进行。填筑从低处开始，分层厚度为：土料30cm，石料80cm左右，并根据施工详图规定的密度、干容重等要求确定设备能力，经监理工程师认可后，调整铺土厚度。（3）填筑一律采用分层均匀平铺卸料，每层填料进行夯实后将表面适当洒水润湿刨毛，然后才能铺新土进行夯实。（4）填筑料分布及级配应当均匀，不得出现与周围材料和级配有实质性差别的透镜体、条痕或填筑层。卸料种类应当连续，以使材料处于最好的分布状态。5、施工质量安全保证措施5.1 施工质量保证措施（1）严格按设计图纸、设计修改通知及相关技术规范进行施工。（2）进行现场爆破试验，确定合理的爆破参数，确保爆破质量。（3）每一茬炮均须进行测量放线，提高放线的精度，洞内掌子面用红油漆画出明显的开挖轮廓线及布孔点。（4）采用先进有效的控制爆破技术，并根据实际情况和现场试验不断调整优化爆破方案与爆破参数，严格控制单响药量，确保开挖质量。（5）在新浇混凝土、灌浆区附近或地质条件较差部位开挖时，精心制定爆破设计，利用先进的声波检测仪进行检查，防止爆破震动破坏。（6）设置足够的排水设施，有效排除工作面积水并防止场外水流进开挖区内，确保建基面在干地施工。（7）开挖后的岩石表面必须平整、干净、粗糙，不得有反坡、倒悬坡、陡坎尖角，建基面的泥土、锈斑、杂物及破碎松动岩石等必须清除及处理。（8）洞内施工的安全，在很大程度上取决于支护质量的好坏，洞内支护必须按照施工技术要求及规范进行施工。喷混凝土及锚杆砂浆的配合比必须通过试验确定，在支护施工过程中任何人均不得更改配合比。（9）对全部施工过程，严格进行全过程质量跟踪管理，质检部门必须随时对洞内施工质量进行检查，杜绝质量事故的发生。5.2 安全保证措施（1）严格按照爆破安全规程以及其他有关安全规程、规范进行施工。（2）边坡开挖自上而下分层进行，严禁采用从下而上或使岩体倒悬的施工方法。（3）开挖施工前必须在开挖边线以外挖设边坡截水沟，有效拦截排除边坡开挖范围以外的地表水，防止雨水漫流冲刷造成边坡坍塌。（4）施工过程中，随时对开挖边坡顶部及开挖边坡出露的渗水、剪切破碎带进行稳定性监测，一旦出现裂缝或滑动迹象必须立即暂停施工，会同地质及监理工程师等进行检查研究处理。（5）爆破技术人员和炮工必须持证上岗。（6）在断层破碎带和裂隙比较发育的洞段，必须按照浅钻孔、多循环、弱爆破、强支护的原则进行施工，并配备专职安全人员随时检查安全工作。（7）洞内施工所用的动力线路和照明线路，必须架设到一定的高度，线路要架设整齐，设置于洞内的配电系统和布置闸刀、开关的部位，必须设醒目的安全警示牌。（8）破损电线或电缆，必须用绝缘胶布包好后方可使用。洞内混凝土浇筑的仓号内照明必须使用安全电压。（9）所有非工作人员只有在征得项目主管或主要技术负责人的同意方可进入洞中，进洞人员必须佩带安全帽。三、砼防渗墙工程根据我公司已往完成的地下砼防渗墙的经验，结合幸福水库大坝的地质条件及防渗墙的设计结构尺寸，在砼防渗墙进行施工中，其主要施工方法如下：1槽段划分 槽段的划分是根据地层的特性、施工工期、造孔方法，砼浇筑强度等综合因素确定，并且，尽量做到墙段接头少，能均衡施工。本工程砼防渗墙槽段划分为、期，首先施工期槽段，其槽长为8.0米，然后施工期槽段，其槽长亦定为7.4米；在、期槽段之间采取套接一钻的接头形式，即要求期槽段砼浇筑完毕后48小时后，再造期槽段。2成槽根据本工程的地质条件、施工效率等要求，期槽段采取三抓，期槽段也采取三抓的施工方法。本工程成槽先进行期槽孔施工，开抓前，导墙内注入泥浆至导墙壁顶以下0.30.5米，并在整个成槽过程中浆面不得低于导墙顶以下0.30.5米。抓斗布置在导墙下游侧。成槽过程中,在卵石、砾石开挖时应特别注意泥浆是否出现漏浆，槽壁是否出现坍塌，是否碰到较大孤石，是否开挖到基岩面。机械手操作时应注意抓斗本身自动测斜电脑的显示数据，发现异常情况应及时采取纠偏措施以使槽孔垂直度在规定范围之内。根据图纸，即将入岩时，利用抓斗抓取岩样，确定基岩面高程，报监理鉴定。监理认可后，可由抓斗直接抓至设计要求高程，如遇到弱
