水环境综合治理项目高峰镇污水处理工程施工组织设计.doc

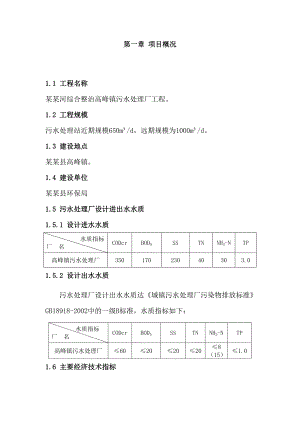

第一章 项目概况1.1 工程名称某某河综合整治高峰镇污水处理厂工程。1.2 工程规模污水处理站近期规模650m³/d，远期规模为1000m³/d。1.3 建设地点某某县高峰镇。1.4 建设单位某某县环保局1.5 污水处理厂设计进出水水质1.5.1 设计进水水质 水质指标厂 名CODcrBOD5SSTNNH3-NTP高峰镇污水处理厂35017023040303.01.5.2 设计出水水质污水处理厂设计出水水质达城镇污水处理厂污染物排放标准GB18918-2002中的一级B标准，水质指标如下： 水质指标厂 名CODcrBOD5SSTNNH3-NTP高峰镇污水处理厂602020208（15）1.01.6 主要经济技术指标1.61、污水处理站用地面积2060.50（含远期用地），其中建筑物占地面积482.69。1.62、厂区室外地坪设计标高371.30m。1.63、厂区道路宽度为4.0m。1.7 项目来由三峡水库蓄水后，库区干支流流速变缓，扩散能力减弱，岸边水域污染加重。随着库区经济社会快速发展和三峡水库蓄水位的不断提高，三峡库区及其上游的水污染防治工作形势更加严峻。根据三峡库区及其上游水污染防治规划（修订本）和国家环境保护总局、国家发展和改革委员会有关文件精神，三峡水库蓄水后，库区长江段水体水质标准由建库前的类提高到类，从而对小城镇污水处理也提出了较高的要求。国务院2008年1月批准的三峡库区及其上游水污染防治规划（修订本）中，列入了库区重点镇污水处理项目78个，高峰镇污水处理工程已纳入其中。为减轻污水对环境的污染，改善高峰镇水环境质量，促进镇经济的可持续发展，保护三峡库区的生态环境，确保三峡水库水质安全，重庆市决定加快库区沿江重点小城镇污水处理工程的建设。该项目已由重庆市发展与改革委员会批准建设，建设资金来自国家投资及地方配套资金。1.8 项目承包建设的形式本项目业主采取由施工方全额垫支承包方式进行，工程全部完工经验收合格，且试运行情况满足设计要求之日起，支付合同金额的80%，经审计或财政评审后，支付至审定金额的95%，余下5%作为质保金，在质保期满后，无质量问题，不计息退还。1.8.1 项目勘察设计由业主负责提供。1.8.2 项目的施工建造 厂区内全部土建、安装工程及环境绿化； 厂区内供电、供水、通信工程； 尾水排放工程； 设备仪器制造或采购； 备品备件购置。 中标人只负责厂区红线内的施工工作。1.9 项目建设的重点及难点1.9.1 项目设计重点项目施工重点池体防渗防裂、池子设计标高轴线及几何尺寸的精确度、预埋件的施工精度及尺寸及与管网接口标高的衔接。1.9.2 项目建设的难点 项目设计难点城镇排水管网设计应符合城镇发展总体规划，中标单位应结合城镇区域地形地质及规划资料对管网设计进行进一步优化完善。 项目施工难点由于高峰镇常年雨量充沛,雨季施工是本污水处理项目的一大难点。第二部分 前期工程资料的复核与完善2.1 后期需补充的资料1、需对建设场地进行详细勘察，以便于进行厂区施工图复核，特别是基础和环境挡墙的设计。2、对管网沿途的地质进行踏勘和地质灾害评估，以便能进行管网的管网的材料选择、管网建造、走向的优化。2.2 项目建设的必要性(1) 服务“长江三峡工程”的需要高峰镇中心镇区的工业基础比较落后，现有的工业企业以食品加工、蔬菜加工等为主，相对污染也较少，但是随着城乡建设的发展，规划将来主要是发展交通、仓储、货运中转、特色农业基地等行业，城镇的经济实力将不断增长，镇区的污水量也势必增大。如果不加处理，将会造成更大的环境污染。目前，高峰镇的污水排入溶溪河和长江，造成了一定程度的污染。为了改善高峰镇区水污染状况，服务长江三峡工程建设，保护三峡水库的生态环境，建设本工程是十分必要和紧迫的。(2) 执行国家建设政策、国家法律的需要据建设部、国家环境保护总局、科技部关于城镇污水处理及污染防治技术政策（建城2000124号）有关规定：到2010年全国设镇城镇和建制镇的污水平均处理率不低于50%，设镇城镇的污水处理率不低于60%，重点城镇的污水处理率不低于70%。目前，高峰镇尚未建设城镇污水处理厂，污水处理能力远未达到国家有关规定的要求，需加紧建设。(3) 维护城镇经济可持续发展的需要国家西部大开发政策给西部地区的社会经济发展带来了前所未有的机遇，高峰镇将利用这一机遇充分发展，具有美好的前景。但城镇水环境的恶化，会造成水资源短缺，影响镇区的发展，危害居民身体健康，并制约城镇经济建设的进一步发展。因此，良好的生态环境是经济社会可持续发展的重要依托，为此，必须加快高峰镇污水处理工程的建设。综上所述，重庆市某某河流域（某某段）水环境综合治理项目高峰镇污水处理及配套管网工程的建设是十分必要的。2.3城镇供水目前，镇区的居民生活用水多以自用水为主，镇区内无集中的供水设施，据不完全统计，目前镇区居民生活用水量约为650 t/d。2.4 排水现状及规划镇区内现为雨污合流制，污水，雨水就近排入水体，整个镇区内排水设施严重不足，沿主要街道建有部分条石堆砌的排水明沟或暗沟，随着城镇的发展，污水量的增加，污水将严重污染附近水体，影响镇区环境及人民的身体健康。根据规划，镇区排水系统采用雨污分流制，为减少和解决对镇区附近村庄的污染，工业废水自行按照国家标准进行简单处理后再进行排放，进入水体。镇区生活污水应排至污水处理厂处理达标后再排入河流。雨水沿道路边沟，就近排入水体。2.4.1存在的主要问题目前中心镇区排水存在的主要问题是：(1) 中心镇区内无系统的污水收集系统，污水不经任何处理无序排放，污染面积大，影响了居民的正常生活和身体健康。(2) 尚未建设城镇污水处理厂，导致其受纳水体某某河和长江受到污染，同时对三峡水库的水环境也造成了威胁。2.5 场地条件 （1）工程概况： 本工程位于重庆市某某县高峰镇，总用地面积约2060.50m2，污水处理站近期规模650m³/d，远期规模为1000m³/d。 场地现况及地形地貌场地属河流级阶地。场地内地势平坦。2.6 污水水量、水质及设计要求：指 标CODBOD5SSTNNH3-NTP进 水 (mg/L)35017023040303.0出 水 (mg/L)602020208（15）1.0处理程度（%）75839242.968672.6.1 污水量计算：详见管网施工图设计说明第三部分 施工方案3.1编制说明及编制依据3.1.1编制说明：本方案是我司在认真对业主发放的各种技术、经济资料后，在经过现场踏勘、结合公司以往的施工经验和具备的人力、物力和设备进行编制的。同时，本方案将从实际出发，以实事求是的做法介绍我公司拟在本工程实施过程中的工作流程，对各分项工程的做法和质量、安全、进度、文明施工及环境保护保证措施进行详细介绍。将投标方案为基础，在建设单位、设计单位、监理单位的指导下进一步规范、完善后执行，对专业性强的分部、分项按照有关规定编制详尽的专项方案。3.1.2编制内容及范围本施工组织设计编制内容和范围根据招标文书要求为厂区内全部土建、安装工程及环境绿化、厂区内供电、供水、尾水排放工程、设备仪器的采购、安装，备品备件购置；即厂区红线内的施工工作。3.1.3编制依据3.1.3.1业主提供的文件1某某高峰镇污水处理工程承包招标文件；2招标答疑3初步设计图纸4.地堪报告3.1.3.2国家有关标准、规范1、城镇污水处理厂污染物排放标准（GB18918-2002）2、地表水环境质量标准 （GB3838-2002）3、污水综合排放标准 （GB8978-1996）4、室外排水设计规范 (GB50014-2006)5、污水排入城市下水道水质标准 (CJ 3082-1999)6、城镇污水处理厂附属建筑和附属设备设计标准（CJJ31-89）7、城市污水处理厂污泥排放标准 （CJ3025-93）8、城市污水处理工程项目建设标准（修订）（2001年版）9、恶臭污染物排放标准 （GB14554-93）10、制定地方大气污染物排放标准的技术方法（GB/T 3840 -91）11、工业企业厂界噪声标准 （GB12348-90）12、建筑结构可靠度设计统一标准（GB500682001）13、给水排水工程管道结构设计规范（GB503322002）14、给水排水工程构筑物设计规范 （GB50069-2002）15、建筑结构荷载规范 （GB500092001）16、混凝土结构设计规范 （GB500102002）17、砌体结构设计规范 （GB500032001）18、建筑抗震设计规范 （GB500112001）19、建筑地基基础设计规范 （GB500072002）20、建筑地基处理技术规范 （JGJ792002）21、建筑桩基技术规范 （JGJ9494）22、建筑边坡工程技术规范 （GB503302002）23、供配电系统设计规范 (GB50052-95)24、低压配电设计规范 (GB50054-95)25、通用用电设备配电设计规范 (GB50055-93)26、建筑物防雷设计规范 (GB50057-年版)27、工业与民用电力装置的接地设计规范(GBJ65-83)28、电力工程电缆设计规范 (GB50217-94)29、工业企业照明设计标准 （GB50034-92）30、建筑设计防火规范 （GB50016-2006）31、建筑灭火器配置设计规范 （GBJ140-2005）32工程测量规范 GB50026-9333屋面工程质量验收规范 GB-200234建筑工程施工现场用电安全规范 GB50194-9335建筑工程质量验收统一标准 GB50300-200136建筑工程文件归档整理规范 GB50328-20013.1.3.3行业及地方有关标准规范、规程 （1）钢管脚手架扣件 JGJ22-85（2）建筑施工高处作业安全技术规程 JGJ80-91（3）施工现场临时用电安全技术规范 JGJ46-2005（4）建筑机械使用安全技术规程 JGJ33-2001（5）建筑施工安全检查标准 JGJ59-2001（6）建筑施工安全检查评分标准 JGJ59-993.1.3.4其他1.国家、重庆市有关工程建设行政法规2.本企业内部质量文件、管理制度3.现场踏勘情况3.2工程概况3.2.1工程简介工程名称：重庆市某某河流域（某某段）水环境综合治理项目高峰镇污水处理及配套管网工程建设地点：某某县高峰镇；建设规模：污水处理规模：650m3/d业主名称：四川长和建设集团有限责任公司工期要求：确保工程在180日历天内完工。3.2.2项目情况3.2.2.1主要经济技术指标 总用地面积：2060.50 总建筑面积：482.69 建构筑物占地面积：376.62 厂区道路：308.00、人行道路：136 绿地面积：95.32 绿地率：44.4% 厂区大门：1座 厂区围墙：188.34m 3.2.2.2工艺要求格栅井、预沉调节池及进水泵房 格栅井及预沉调节池 功能：去除污水中的悬浮物及漂浮物，保护水泵及后续处理工段的正常运行。预沉调节池的主要功能是对污水中的悬浮物进行进一步去除，同时起到均化水质调节水量的作用；进水泵房的作用是将污水进行一次性提升，使污水通过重力流经过各处理构筑物。 主要设备：钢丝绳牵引式格栅机，RGS-700X12300；进水提升泵3套（二备一用，），Q=530m³/h,H=17m,N=2.2KW；手动葫芦1套，T=0.5t，起升高度16m，N=1.1KW；明杆式铸铁镶铜方闸门，400X400，H=9.0m. (2)初沉池功能：起初步沉淀的作用，达到初步净化污水的目的。主要设备：初沉池中心筒2套，750X750X750mm；初沉池出水堰板8快，5000X300X10mm污泥螺杆泵2台（一备一用），Q=20m³/h，H=60m，N=5.5KW；立式污水泵3台（二备一用），Q=14m³/h，H=8m，N=0.75KW.(3)生物转盘功能：利用机械净化污水的作用。主要设备：三维结构生物转盘（4套）TDS2035R20，N=2.2KW，盘片直径2.0m，盘片转速3rpm，长4.7m，宽2.5m，高2.557m。 （4）二沉池 功能：起第二次沉淀的作用，达到过滤沉淀的作用。 主要设备：中心筒1套，750X750X750mm；出水堰板8快，5000X300X10mm；污泥螺杆泵2台（一备一用），Q=20m³/h，H=60m，N=5.5KW。清水池功能：清水池的功能是一方面为了方便检测污水厂出水水质，另一方面作为消毒池。主要设备：明渠流量计1套，5-150m³/h；三角堰板1快，760X680X12m；简易消毒设备1台，有效容积1m³（玻璃材质）。污泥干化池功能：将预沉池和砂滤池产生的污泥进行干化。上诉各池净空尺寸、有效容积等详见工程施工图。公共工程 道路厂区竖向设计充分利用现有地形特征设置路网及厂区雨水排放，以减少土方工程。厂区车行道宽4.0m，路面采用混凝土路面。道路转弯半径6m。在构筑物之间设置宽2m的人行道，采用水泥砖路面。 给排水系统厂区给水接城镇自来水管网，给水总管管径为DN100。按规定设置2个室外消火栓。管材采用PE塑料给水管。厂区排水采用雨污分流制。厂区雨水由道路雨水口收集后汇入雨水管道，就近自流排入附近自然水体。厂区生活污水、生产污水、构筑物放空水经厂内污水管道收集后回到厂内的预沉调节池，经提升后进入污水处理系统。 通风厂区生产构（建）筑物以自然通风为主。 厂区消防厂区消防采用低压消防系统，在厂区自用水管上设2个地面式消火栓，其服务半径小于60m；另外，在综合用房内均设置干粉灭火器，可保证厂区的消防安全。 绿化厂区近期绿化率为44.4。厂址周围主要为农田，绿化充分。3.2.2.3建筑物设计要求：a建筑层数：地上1层b基础形式：钢筋混凝土柱下独立基础c结构形式：砖混结构d设计基本数据:建筑耐火等级：二级建筑工程等级为三级。本工程建筑结构设计使用年限为50年。e抗震设计参数：建筑抗震设防类别：丙类；抗震设防烈度：六度。建筑物场地类别：类，设计地震分组：第一组；4.2.2.4结构设计要求a地震效应及场地类别某某县属地震基本烈度为6度区，场地土层为中软土，基岩为坚硬土。建筑场地抗震类别为类。b 结构选型场地无地下水，松散土层中有小量地下水，厂区内设排水沟地表水排泄通畅，水池可不考虑抗浮设计。污水处理厂构筑物均为储水构筑物，储水构筑物裂缝宽度均按小于0.2mm设计。储水构筑物防止渗漏是重点，主要通过提高砼密实度来满足抗渗要求，根据构筑物的重要性及水力梯度综合考虑对砼的抗渗要求。此外在砼中掺入适量合适的外加剂提高砼和易性，以补偿混凝土的收缩变形，避免砼在温度、干缩等作用下引起的砼开裂。所选用的外加剂必须要有可靠的质量保证。厂内构筑物，同时座落在回填土和基岩上，地基不均匀，应采取措施（增加底板厚度，加强构筑物刚度、加设褥垫层等）调节其不均匀沉降。采用大模板施工，砼振捣密实，拆模后表面光滑，完全可以满足使用及美观上的要求。构筑物施工完毕后(防水砂浆抹面施工前)必进行闭水试验。闭水试验必须严格按照给水排水构筑物施工及验收规范（GBJ14190）执行，水池渗水量不得超过2Lm2·d。d材料1） 砼：构筑物采用C30。抗渗等级P62）砌体：页岩机砖MU10，砂浆不小于M5。3）钢筋：直径小于12mm为HPB235（Q235），大于等于12mm为HRB335（20Mnsi）。3.2.2.5 电气设计要求本设计包括污水处理厂内各建、构筑物的动力及配电照明、防雷、接地以及厂区电缆敷设和道路照明等内容。本工程电源引自就近10kV电源，进场电力线路以变压器出线端为起点，属本工程设计范围。其具体内容如下：30KV.A30KV.A杆式变压器。2）用电设备的配电。3）室内照明设计。4）配电及用电设备的电气接地。5）防雷及接地设计。6）厂区电气管网及照明。3.3施工准备及材料计划3.3.1技术准备3.3.1.1技术准备工作 a、项目经理组织施工技术人员阅读施工图，写出读图记录，汇总施工图中存在的问题，以便在设计图纸会上解决。 b、工程资料的收集、整理 c、工程开工前后及时收集与设计图纸相关的规范、标准、图集，并根据现场施工进度情况及时将资料发放给各部门，由技术部门检查落实情况，确保施工过程的顺利进行。 d、施工过程中派专人将设计变更、工程联系单等及时反馈到原有施工图上，作好标注与标记。每次发生变更由技术部门监督检查图纸标记情况，保证现有施工图纸都能够反映实际施工要求。 e、提出原材料计划、半成品加工计划。项目部每月25日前提交下月需用材料计划，特殊情况下提前一周编制和提出各种料具的补充计划，以保证施工现场材料的连续供应。 f、搞好施工现场平面布置规划。组织精干力量进行建筑的控制网络轴线测量，高程水准点引测入现场，并增设控制桩，其次定位生产设施，临时排水沟、沉砂井、集水井，施工围墙等，并按照施工总平面布置图进行布置。3.3.1.2施工方案编制工作 施工方案编制工作是技术准备和技术管理工作的重要组成部分。我公司有幸中标，进场前立即由项目经理组织各职能部门、各专业工长参加实施性施工方案编写，经审定批准后的施工方案，立即发至各相关部门，与设计图说明、图纸会审纪要和有关规范、规程标准一并组织有关人员学习。进场后分阶段进行各分部分项施工方案的编制，以指导分部分项工程施工，确保工程施工质量。几个重要的施工方案必须按下表中计划提前完成，其他施工方案应施工前10天完成。分部分项工程施工方案提交时间计划序号分部分项工程施工方案名称提交日期备注1土方回填方案施工前10天保证密实度2混凝土施工方案基础混凝土浇筑前10天保证操作性3预埋件安装方案开工前保证位置准确3.3.1.3工程资料管理（1）、技术部需提供的资料和内容要求图纸会审记录：设计院、建设单位、监理单位、施工单位四方参加会审的单位要写全称，参加人员名字禁止用职称代替，签名盖章齐全。会审的工程项目的名称填写正确，分阶段会审的要标明所分工程阶段。图号填写正确，问题处理意见填写的文字精炼、表达确切，必要时绘简图。设计变更通知单：变更通知单通常由设计单位填发，如建设单位设计变更时，必须经设计单位批准，并有签证手续。施工组织设计：视工程的性质、规模、建筑结构、复杂程度、工期等确定设计的内容和深度，内容完整，满足施工组织和指导施工的需要。符合归档要求的施工组织设计还具备审批、审核签名齐全，盖有公章。技术复核记录：必须在下一道工序施工前办理，应有工长自检记录，并经质检人员签署复查意见和签字，检查情况必须有评语，并有交接双方及有关检查人员签字。施工技术总结：涉及采用的施工方法，主要的技术措施和实施效果，采用的先进技术、工艺的经济比较结果，技术性能、关键技术问题，与国内外先进技术相比达到的先进程度，突出的经验教训和体会，易出现的质量问题和防治对策，需要有待进一步解决的技术问题，技术经济效益对比等，要详细叙述。工程验收记录：表中质量评定等级必须意见一致，甲方、设计、施工、质监签名、盖章要齐全。存档三份要逐份填写字迹工整。技术核定通知单、工程联系单：在施工过程中，因施工条件、材料规格、品种和质量不能满足设计要求以及合理化建设等原因，需要进行施工图修改时，由施工单位提出技术核定单，核定内容应一事一单，对存在问题处理意见填写确切，必要时附图说明，签名手续完备。施工技术交底记录：项目技术负责人向全体工程技术和管理人员进行施工组织设计交底；工长对班组技术交底，即各专业工长负责分部分项工程的技术交底，技术交底记录的归档，实行谁负责交底，谁就负责填写交底记录。（2）质量部需提供的资料和内容要求三检记录：必须在下一道工序施工前办理，应有工长自检记录，并经质检人员签署复查意见和签字，检查情况必须有评语，并有交接双方及有关检查人员签字。分项工程质量评定表：根据分项工程进度和评定表要求，认真填写分项工程质量评定表，分项工程划分名称正确，签字齐全后送交专职质检员核定等级。质量事故处理报告：简明填写事故发生的时间、工程部位、事故情况及主要原因，提出处理事故的技术性方案、意见，必要时绘制简图。（3）项目工程部需提供的资料和内容要求开工、竣工报告(含停工报告、复工报告)：三份存档的资料逐份填写，盖章签名齐全。实际开工、竣工日期栏填写清楚。地基验槽记录：对地基地质和基槽几何尺寸全面检查鉴定，判断准确，意见符合实际，有关人员均应签章。 隐蔽工程验收记录：除了对钢筋的型号、数量、间距、安放位置、出厂合格证、力学、化学分析(进口钢材)、焊接试验报告、隐蔽做记录外，还应对防水部分做记录( 含厕浴间、屋面等)。隐蔽记录部位和内容要清楚、具体，施工情况栏重点写出修改依据、质量情况，必要时要绘出简图。混凝土施工记录：分轴线、分部位、分层，必须同隐蔽工程验收记录相符。工长、试验员共同填写。施工日记，单位工程施工日记：以单位工程逐日记录，认真简要地填写当日主要的施工活动，竣工时，单位工程施工日记应归档一套，具体由项目生产经理负责记录。取样送检一、见证试验工作 我单位该工程实行在监理人员的见证下，进行见证取样、送样和见证试验。工程的重要部位须增加有见证取样和送检次数。取、送检试样在现场试验中随机抽取，不得另外进行。施工过程中，见证人按照有见证取样和送检计划，对施工现场的取样和送检进行见证，并在试样或其包装上作出标识、封志。标识和封志注明工程名称、取样名称、部位、日期及样品数量，并有取样人和见证人签字，见证人制作见证记录，见证记录应列入施工技术档案。二、进场原材料检验1）项目部在原材料进场以前24 小时,通知业主、监理共同清点货物。2）所有用于工程上的原材料进场以前,由物资部采购员负责向分承包方（供货单位）索要进场材料所必需的材质单、合格证或出厂检验报告，物资部试验员报监理工程师审核，并根据有关原材料技术检验标准的要求，请业主、监理工程师监督进行原材料的取样、填写试验委托单、办理委托材料复检试验。3）试验报告取回后，管理部试验员应在材料检验、试验记录中填写相关内容并负责将检验合格的原材料、成品、半成品的出厂合格证和试验报告在使用前向监理单位报验，报验编号要统一，经监理审查合格后方可在工程上使用。4）材料报验完成并取回报验材料后，管理部要在当天将所有报验材料报质保部备案，并将相关材料报资料室存档。三、混凝土试件的取样及制作 （一）结构实体检验用同条件养护试件 根据混凝土结构工程施工质量验收规范的规定，结构实体检验用用同条件养护试件的留置方式和取样数量应符合以下规定： 1、对涉及混凝土结构安全的重要部位应进行结构实体检验，其内容包括混凝土强度、钢筋保护层厚度及工程合同约定的项目等。 2、同条件养护试件应由各方在混凝土浇筑入模处见证取样。 3、同一强度等级的同条件养护试件的留置不宜少于10组，留置数量不应少于3组。 4、当试件达到等效养护龄期时，方可对同条件养护试件进行强度试验。一般情况，温度取当天的平均温度。 （二）预拌（商品）混凝土 预拌（商品）混凝土，除应在预拌混凝土厂内按规定留置试块外，混凝土运到施工现场后，还应根据预拌混凝土（GB1490294）规定取样。 1、用于交货检验的混凝土试样应在交货地点采取。每100立方米相同配合比的混凝土取样不少于一次；一个工作班拌制的相同配合比的混凝土不足100立方米时，取样也不得少于一次；当在一个分项工程中连续供应相同配合比的混凝土量大于1000立方米时，其交货检验的试样为每200立方米混凝土取样不得少于一次。 2、用于出厂检验的混凝土试样应在搅拌地点采取，按每100盘相同配合比的混凝土取样不得少于一次；每一工作班组相同的配合比的混凝土不足100盘时，取样亦不得少于一次。 3、对于预拌混凝土拌合物的质量，每车应目测检查；混凝土坍落度检验的试样，每100立方米相同配合比的混凝土取样检验不得少于一次；当一个工作班相同配合比的混凝土不足100立方米时，也不得少于一次。 （三）混凝土抗渗试块 根据地下工程防水技术规范（GBJ10887），混凝土抗渗试块取样按下列规定： 1、连续浇筑混凝土量500立方米以下时，应留置两组（12块）抗渗试块。 2、每增加250500立方米混凝土，应增加留置两组（12块）抗渗试块。 3、如果使用材料、配合比或施工方法有变化时，均应另行仍按上述规定留置。 4、抗渗试块应在浇筑地点制作，留置的两组试块其中一组（6块）应在标准养护室养护，另一组（6块）与现场相同条件下养护，养护期不得少于28天。 根据混凝土结构工程施工质量验收规范的规定，混凝土抗渗试块取样按下列规定：对有抗渗要求的混凝土结构，其混凝土试件应在浇筑地点随机取样。同一工程、同一配合比的混凝土，取样不应少于一次，留置组数可根据实际需要确定。 （四）粉煤灰混凝土 1、粉煤灰混凝土的质量，应以坍落度（或工作度）、抗压强度进行检验。 2、现场施工粉煤灰混凝土的坍落度的检验，每工作班至少测定两次，其测定值允许偏差为±20mm。 3、对于非大体积粉煤灰混凝土每拌制100立方米，至少成型一组试块；大体积粉煤灰混凝土每拌制500立方米，至少成型一组试块。不足上列规定数量时，每工作组至少成型一组试块。 （五）试件制作和养护 根据普通混凝土力学性能试验方法标准GB/T 500812002的要求，混凝土试件的制作和养护按下列规定： 1 试件的制作 1.1 混凝土试件的制作应符合下列规定： 1.1.1 成型前，应检查试模尺寸并符合GB/T 500812002的规定；试模内表面应涂一薄层矿物油或其他不与混凝土发生反应的脱模剂。 1.1.2 在试验室拌制混凝土时，其材料用量应以质量计，称量的精度：水泥、掺合料、水和外加剂为±0.5%；骨料为±l%。 1.1.3 取样或试验室拌制的混凝土应在拌制后尽短的时间内成型，一般不宜超过15min。 1.1.4 根据混凝土拌合物的稠度确定混凝土成型方法，坍落度不大70mm的混凝土宜用振动振实；大于70mm的宜用捣棒人工捣实；检验现浇混凝土或预制构件的混凝土，试件成型方法官与实际采用的方法相同。 1.1.5 圆柱体试件的制作按有关规定执行。 1.2 混凝土试件制作应按下列步骤进行： 1.2.l 取样或拌制好的混凝土拌合物应至少用铁锨再来回拌合三次。 1.2.2 按以上1.1.4的规定，选择成型方法成型。 1）用振动台振实制作试件应按下述方法进行： a.将混凝土拌合物一次装入试模，装料时应用抹刀沿各试模壁插捣，并使混凝土拌合物高出试模口； b.试模应附着或固定在符合有关要求的振动台上，振动时试模不得有任何跳动，振动应持续到表面出浆为止；不得过振。 2）用人工插捣制作试件应按下述方法进行： a.混凝土拌合物应分两层装入模内，每层的装料厚度大致相等； b.插捣应按螺旋方向从边缘向中心均匀进行。在插捣底层混凝土时，捣棒应达到试模底部；插捣上层时，捣棒应贯穿上层后插入下层2030mm；插捣时捣棒应保持垂直，不得倾斜。然后应用抹刀沿试模内壁插拔数次； c. 每层插捣次数按在10000mm2截面积内不得少于12次； d.插捣后应用橡皮锤轻轻敲击试模四周，直至插捣棒留下的空洞消失为止。 3）用插入式振捣棒振实制作试件应按下述方法进行： a.将混凝土拌合物一次装入试模，装料时应用抹刀沿各试模壁插捣，并使混凝土拌合物高出试模口； b.宜用直径为25mm的插入式振捣棒，插入试模振捣时，振捣棒距试模底板1020mm且不得触及试模底板，振动应持续到表面出浆为止，且应避免过振，以防止混凝土离析；一般振捣时间为20s。振捣棒拔出时要缓慢，拔出后不得留有孔洞。 1.2.3 刮除试模上口多余的混凝土，待混凝土临近初凝时，用抹刀抹平。 2 试件的养护 2.1 试件成型后应立即用不透水的薄膜覆盖表面。 2.2 采用标准养护的试件，应在温度为20±5的环境中静置一昼夜至二昼夜，然后编号、拆模。拆模后应立即放入温度为20±2，相对湿度为95%以上的标准养护室中养护，或在温度为20±2的不流动的氢氧化钙饱和溶液中养护。标准养护室内的试件应放在支架上，彼此间隔1020mm，试件表面应保持潮湿，并不得被水直接冲淋。 2.3 同条件养护试件的拆模时间可与实际构件的拆模时间相同，拆模后，试件仍需保持同条件养护。 2.4 标准养护龄期为28d（从搅拌加水开始计时）。 3 试验记录 3.1 试件制作和养护的试验记录内容应符合GB/T 500812002第1.0.3条第2款的规定。 四、砌筑砂浆试件的取样 （一）抽样频率 每一楼层或250立方米砌体中的各种强度等级的砂浆，每台搅拌机应至少检查一次，每次至少应制作一组试块。如果砂浆强度等级或配合比变更时，还应制作试块。基础砌体可按一个楼层计。 （二）试件制作和养护 1、砂浆试验用料可以从同一盘搅拌或同一车运送的砂浆中取出。施工中取样，应在使用地点的砂浆槽、砂浆运送车或搅拌机出料口，至少从三个不同部位采取。所取试样的数量应多于试验用量的12倍。砂浆拌合物取样后，应尽快进行试验。现场取来的试样，在试验前应经人工再翻拌，以保证其质量均匀。 2、砂浆立方体抗压试件每组六块。其尺寸为70.7mm×70.7mm×70.7mm。试模用铸铁或钢制成。试模应具有足够的刚度、拆装方便。试模内表面应机械加工，其不平度为每100mm不超过0.05mm，组装后各相邻面的不垂直度不应超过±0.5度。制作试件的捣棒为直径10mm，长350mm的钢棒，其端头应磨圆。 3、砂浆立方体抗压试块的制作 (1)将无底试模放在预先铺有吸水较好的纸的普通粘土砖上(砖的吸水率不小于10%，含水率不大于20%)，试模内壁事先涂刷薄层机油或脱模剂。 (2)放于砖上的湿纸，应用新闻纸(或其它未粘过胶凝材料的纸)。纸的大小要以能盖过砖的四边为准，砖的使用面要求平整，凡砖的四个垂直面粘过水泥或其它胶结材料后，不允许再使用。 (3)向试模内一次注满砂浆，用捣棒均匀地由外向里按螺旋方向捶插捣25次，为了防止低稠度砂浆插捣后，可能留下孔洞，允许用油灰刀沿模壁插数次。插捣完后砂浆应高出试模顶面6mm8mm； 当砂浆表面开始出现麻斑状态时(约15min30min)将高出部分的砂浆沿试模顶面削去抹平。 4、试件养护 (1)试件制作后应在20±5温度环境下停置一昼夜(24h±2h)，当气温较低时，可适当延长时间，但不应超过两昼夜，然后对试件进行编号并拆模。试件拆模后，应在标准养护条件下继续养护至28天，然后进行试压。 (2)标准养护的条件是： a 水泥混合砂浆应为：温度(20±3)，相对湿度(6080)%。 b 水泥砂浆和微沫砂浆应为：温度(20±3)，相对湿度90%以上。 c 养护期间，试件彼此间隔不少于10mm。 (3)当无标准养护条件时，可采用自然养护。 a 水泥混合砂浆应在正温度、相对湿度为(6080)%的条件下(如养护箱中或不通风的室内)养护。 b 水泥砂浆和微沫砂浆应在正温度并保持试块表面湿润的状态下(如湿砂堆中)养护。 c 养护期间必须作好温度记录。在有争议时，以标准养护为准。 五、混凝土外加剂的取样 (一)混凝土外加剂 混凝土外加剂按GB80761997分为九大类：普通减水剂、高效减水剂、早强减水剂、缓凝减水剂、缓凝高效减水剂、引气减水剂、早强剂、缓凝剂和引气剂。 生产厂应根据产量和生产设备条件，将产品分批编号，掺量大小于1%(含1%)同品种的外加剂每一编号为100吨，掺量小于1%的外加剂每一编号为50吨，不足100吨或50吨的也可按一个批量计，同一编号的产品必须是混合均匀的。 每批取样量不少于0.2吨水泥所需用的外加剂量。 每一编号取得的试样应充分混匀，分为两等份。一份按GB80761997标准规定方法与项目进行试验；另一份要密封保存半年，以备有疑问时交国家指定的检验机构进行复验或仲裁。如生产和使用单位同意，复验和仲裁也可现场取样。 (二)混凝土泵送剂 每50吨泵送剂为一批，不足50吨也作为一批。每批取样量不少于0.5吨水泥所需用的泵送剂量。 每一批取得的试样应充分混匀，分为两等份。一份按JC47392混凝土泵送剂进行试验；另一份封存半年，以备有疑问时交国家指定的检验机构进行复验或仲裁。 如生产和使用单位同意也可在现场取平均样，但事先应在供货合同中裁定。 (三)混凝土膨胀剂 每60吨为一批，不足60吨时也作为一批。 抽样应有代表性，可以连续取样，也可以从20个以上的不同部位取等量样品，每批抽样总量不小于10kg。 每一批取得的样品应充分混合均匀，分为两等份。一份按混凝土膨胀剂
