水电站引水隧洞修补工程施工组织设计.doc

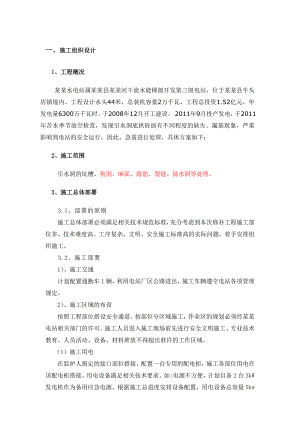

一、施工组织设计1、工程概况某某水电站属某某县某某河干流水能梯级开发第三级电站，位于某某县牛头店镇境内。工程设计水头44米，总装机容量2万千瓦，工程总投资1.52亿元，年发电量6300万千瓦时，于2008年12月开工建设。 2011年9月投产发电，于2011年苦水季节放空检查，发现引水洞底拱砼面有不同程度的缺失、漏筋现象，严重影响到电站的安全运行，因此，急需进行处理，具体方案如下：2、施工范围引水洞的坑槽、狗洞、麻面、露筋、裂缝、涌水洞等处理。3、施工总体部署3.1、部署的原则施工总体部署必须满足相关技术规范标准，充分考虑到本次修补工程施工部位多、技术难度高、工序复杂，文明、安全施工标准高的实际问题，着手安排组织施工。3.2、施工部署1）、施工交通计划配置通勤车1辆，利用电站厂区公路进出，施工车辆遵守电站各项管理规定。2）、施工区域的布设按照工程部位搭设安全通道、按部位分区域施工，作业区的规划必须经某某电站相关部门的许可。施工人员进入施工现场前先进行安全文明施工、专业技术教育。人员活动、设备、材料堆放不得超出准许的工作区域。（1）施工用电在监护人指定的接口部位搭接，配置一台专用的配电柜，施工各部位用电在该配电柜搭接。用电设备满足相关技术要求。如:电源不方便，计划自备2台3kW发电机作为备用应急电源。根据施工总进度安排设备配置，用电设备总容量5kw（但不同时使用），主要施工设备功率见下表。表1 主要施工设备功率统计表设备名称型号规格数量功率（kw）总功率（kw）空压机1030240冲击钻喜利得30.800240切割机BOSS2040080照明项1200200其它项10800804、总体的施工方案搭设安全施工通道，做好安全防护。清理溢流道施工区域的垃圾及淤泥、堵漏施工、采用环氧砂浆修补。4.1、 安全施工通道布设（1）、标K0000标K1520段从进水口出入。（2）、标K1520标K3720段从标1#支洞进入孔出入。（3）、标K3720K4040段从厂房蝶阀旁进入孔出入。4.2、坑槽回填、修补处理施工步骤：清理堵漏施工涂刷环氧基液配制环氧砂浆滩铺环氧砂浆（具体施工工序见如下施工照片）：4.2.1、大面积且有微渗水的冲蚀坑修补 周边修整 分层施工 施工后4.2.1、有埋件的冲蚀坑修补 处理前 切割好 修补施工4.2.3、大面积修补 基层处理 修补施工 修补后4.3、施工技术A、清除坑内积水、淤泥、疏松物等不洁物，用丙酮清洗油污等不利于粘结物，冲蚀坑周边较浅处用角向磨光机切割倒斜坡、凿深，以防修补的环氧砂浆起壳；B、漏水处理若坑槽内有渗漏水的情况，采用先引排，引排管采用16可控的引排管。待修补结束、环氧砂浆强度上来后，堵漏施工。C、基层潮湿时用酒精灯烘烤，待处理面需洁净干。涂刷环氧基液以增加界面粘结力，涂刷应薄而均匀，凹凸不平处应反复涂刷，不可漏刷留下针孔；D、配制环氧砂浆时（环氧砂浆要温水预热）应按配方准确计量，不可漏加或错加任一组份，拌制一定要均匀，少量多次，随配随用，减少浪费；E、基液涂刷1小时后可滩铺环氧砂浆，应分层滩铺，每层厚度不超过2cm，底层厚度不超过1cm，层间涂刷环氧基液，滩铺环氧砂浆应压紧压实，坑深时(大于5cm)可用橡皮锤锤实回填的环氧混凝土，底板混凝土如有脱空、被冲走现象的部位必须处理到基岩及设计的30cm厚度的环氧混凝土或C30标号素混凝土填筑，上部2cm填补环氧砂浆，以便抹光；44、环氧砂浆的性能指标及材料其性能环氧砂浆是由环氧树脂、固化剂、稀释剂、促进剂及填料按一定比例配制而成，环氧混凝土则是在环氧砂浆中加入石子拌制而成。本次修补在配方选择上要求突出粘结强度，抗冲耐磨性能，通过选用活性稀释剂，合适的固化体系、合适的填料可提高粘结强度和柔性。环氧砂浆的本体强度足够大，增加其柔柔性可提高抗冲耐磨性能（在安康水电站表孔消力池及小浪底排砂洞伸缩缝和墙面修补中成功应用过）。 环氧砂浆配比及性能指标材料名称参考配比 （重量比）抗压强度（MPa）抗拉强度（MPa）潮湿面 粘结强度（MPa）抗冲磨度(hr/cm)温度固化时间(h)环氧树酯101100 7090 1530 35 10 24活性稀释剂20增韧剂（活性）20潮湿低温固化剂5000 偶联剂2 促进剂2石英砂、粉 （最大粒 径不超过1.2mm）1000石子 （粒径510mm）200拌制环氧混凝土添加4.5、工程量序号项 目单 位数 量15cm厚环氧砂浆抹面M2150二、施工进度计划1、编制原则1.1严格按照技术标准、合同文件规定的控制性工期目标编制总进度计划，本标段施工总计划完全满足本标段进度要求。1.2在工程施工总进度的控制下，合理安排施工程序，尽可能做到均衡施工，优化资源配置。1.3科学的施工管理和利用先进的机械化手段进行施工。以工程质量和生产效率为优先，确保本工程项目优质、保量、按期完成。2、编制依据2.1执行水利水电工程施工组织设计规范。2.2现场踏勘所获得的资料。2.3技术文件确定的施工方案和施工组织设计。3、工程总工期施工总工期计划15天，计划开工日期某某年2月8日至某某年2月22日。具体开工时间以业主要求为准。三、施工质量保证措施1、质量目标施工质量优良，严格按照规范技术要求施工。2、质量目标保证措施1）建立、健全质量保证体系、质量检查机构和监督制度。组建以项目经理为工程质量第一责任人、质量技术负责人具体负责质量工作、由各有关职能部门负责人组成的质量管理委员会，对工程质量的实施进行统一领导、监督和控制。2）制定符合本工程施工特点和质量要求的质量管理标准和管理办法。3）对重要部位和质量要求较高的施工项目，制定专项施工质量管理细则，确保该部位（或项目）的工程质量。4）在施工过程中积极采用能保证施工质量的新工艺、新技术和先进的施工设备。5）在各项目施工前期进行现场生产性试验，确定满足施工质量的各项参数指标，以保证各项目的施工质量。6）现场施工严格执行三检制，保证施工质量。上一道工序经过验收合格后方可进入下一道工序。五、维保措施及维修承诺我公司的宗旨是“工程质量是公司的生存之本”，本工程项目保修期为1年，在保修期期间若出现质量问题，接到贵公司的通知后，我公司会在2天内及时安排人员进行维修，费用由我公司承担。注：采用环氧混凝土、C30混凝土或环氧砂浆进行修补处理必须要加入如何采取引排水的可行性措施。请注意把这项写入方案内。同时所需准备足够的材料等内容。 投标人：安康越泽工程技术有限公司 法定代表人（或委托代理人）： 时间：某某年1月5日
