江苏500kV变电站工程冬期施工方案.doc

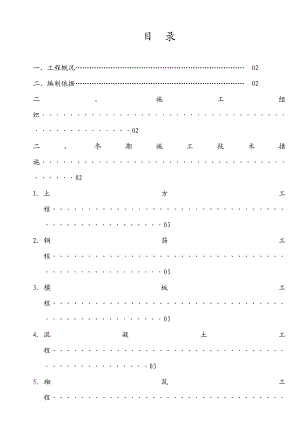

目 录一、工程概况 02二、编制依据 02二、施工组织·················································02二、冬期施工技术措施·········································021. 土方工程··················································032. 钢筋工程··················································033. 模板工程··················································034. 混凝土工程················································035. 砌筑工程··················································046. 粉刷工程 04三、施工安全措施············································· 04一、工程概况本工程位于某某省*市某某镇某某村，本工程由某某省*设计院设计。站内建筑物有:220kV继电器小室及功能用房；35kV继电器小室及功能用房；500kV继电器小室1#、2#；站用变小室，总建筑面积915 m2。站内构造物有:1、500kV屋外配电装置场地；220kV屋外配电装置场地 ；主变压器场地；35kV电容器场地 。2、变电站大门，围墙，桩基础、构支架、电缆沟，站内砼道路等。3、站内附属工程有: 事故油池（钢筋砼地下结构），污水处理设备基础等。二、编制依据1.业主提供图纸;2.本工程施工组织设计;3.施工进度计划;4、相关规范条文；三、施工组织1、冬期施工时间：根据本地气象资料统计，日平均气温连续5天低于5，为冬期施工开始日期，日平均气温连续5天高于5为冬期施工结束日期。项目部安排资料员吴庆华负责每天收集气象资料，并及时通报。2、进入冬期施工前，提前制定冬期施工措施，着手做技术、物质准备责。3、根据本地气温，商品砼站提前提供早强防冻剂品牌样品由业主和监理确认后进场使用。4、组织全体管理人员学习本施工方案，并向操作人员作书面技术交底由。5、根据施工进度计划，项目部提前二周组织有关施工机具，外加剂和保温设备、材料。6、做好工地供水管道和保温防冻工作，保证生活和施工用水。7、做好冬期施工混凝土、砂浆及外加剂的试验工作，检查施工配合比。四、冬期施工技术措施项目部对冬期施工质量控制已做好准备：购置塑料薄膜、草包、麻袋、早强剂、碘钨灯等防冻保温材料。按本工程目前施工进度，主要是土方工程、钢筋工程、模板工程、砼工程、砌筑、装饰装修工程处于冬期施工中，特制订上述六个分项工程冬期施工质量预控措施：1、 土方工程ü 冬期基础土方施工按照挖土快、基础施工快、土方回填快的原则连续作业，防止地基受冻。ü 槽坑土方开挖完成验收合格后立即进行垫层施工，垫层上采取保温法， 其上铺一层草包保温。ü 人工清理基土时，调配足够人力，短时间内完成。ü 槽、坑回填时不用含有冻块和其他杂质的土回填。ü 回填工作连续进行，防止基土或填土层受冻。ü 基槽、坑内持续降排水，保持无积水，防止土壁下部多次受冻融，造成塌方。项目部安排专人负责，24小时监控积水情况，及时排水。2、 钢筋工程ü 钢筋加工要按规范操作，在运输、加工过程中要轻拿轻放，以避免造成刻痕，撞击凹陷。ü 钢筋加工、连接安装以及浇混凝土前钢筋上的冰雪冻块必须清理干净。ü 混凝土浇筑完后,对露在外面的预留钢筋要及时清理干净。ü 钢筋负温焊接时，采用电弧焊接方法。 ü 雪天或施工现场风速超过5m/s（级风）焊接时，采用遮蔽措施，焊接后冷却的接头不要碰到冰雪。3、 模板工程加强对模板的保温，温度低于0时要对模板进行覆盖保温。混凝土达设计强度30%后，侧模板方可拆，混凝土内部与表面温度、表面温度与外部温度之差在15以内为安全；如温度差超过15时，要加强保温措施，即加强塑料薄膜和麻包的覆盖厚度，提高表面温度，直到混凝土养护强度时即可拆模。4、 混凝土工程ü 采用商品砼；外加剂选用JM-10早强型防冻剂，站内建筑物的屋面及一层柱；GIS基础电缆沟压顶全部采用早强型防冻砼。ü 混凝土拌制前，应用热水冲洗搅拌机，混凝土搅拌时间应是常温搅拌时间的1.5倍，混凝土运距要尽量缩短，同时要做好成品的保温工作。搅拌投料程序为：热水石子水泥（早强防冻剂）砂。ü 在混凝土浇前，要及时清理钢筋及模板上的冰雪冻块和污垢，对于脚手架，作业平台上的冻块要及时清除，以防滑倒坠落。每盘搅拌时间不少于90秒，不要任意加水。若发生离析现象，应在浇筑前进行二次搅拌。ü 尽量利用白天气温较高时浇筑砼，以提高浇筑温度，减少温控费用。ü 浇筑砼前，应清除模板和钢筋上的冰雪、污垢和杂物，但不得用水冲洗，以防再次冻结。ü 冬期不得在强冻胀性地基上浇筑砼；在弱冻胀性地基土上浇筑时，应采取保温措施，以免地基土遭冻。ü 混凝土浇好后，不宜将保温材料直接铺盖在潮湿的砼表面，裸露的砼表面可先铺一层塑料薄膜再用麻包外覆盖保温。铺放塑料薄膜时，可用方木条或钢管等物垫起，使砼表面保持一定的空隙，以防保温层受潮并影响保温效果。若遇到气温突然下降，表面增加二层或三层草包保温 。ü 混凝土试块留置：混凝土试块除正常留置外，对试块的养护要求标养拆模后立即送标养室养护，同条件试块与现场一样进行覆盖保温养护。5、砌筑工程砌筑时应清除砖表面上的冰、霜、雪等杂物。遇水浸泡后受冻的砖不能使用。砌筑时室外温度在零度以上时，蒸压灰砂砖可适当浇水湿润。在负温下砌筑，砂浆稠度可比常温时大13cm，但不得大于12cm，以确保砂浆与砖的粘结力。砂浆使用时的温度不低于5度，设计无要求时，对砌筑承重砌体的砂浆强度等级，可比常温施工时提高一级。砂浆试块的制作：在搅拌机的出料口接料，在现场制作，完成后进行塑料薄膜覆盖并加草包保温，拆模后立即送检测中心标养室养护。冬期施工的操作方法与常温施工相同，但砌筑铺灰长度要控制，使用三一砌砖法。砂浆应随拌、随运、随用。每天下班前，应将最后一皮砖的垂直灰缝填满，墙顶面上不得铺砂浆，应加以覆盖保温，继续砌筑时必须打扫干净，但不得用水冲洗。为保证砌体的稳定和在解冻时的正常沉降，每天砌筑高度及临时间断处的高低均不得大于1.2米。6.粉刷工程严格控制砂浆配合比，浆料配制时，不得有冰块、积雪、冻裂材料，砂浆的使用时间不得超过2h。粉刷时应提前安装好门窗，以脚手架、门窗做防风措施，夜间气温低时，可在室内增设碘钨灯来加温。气温低于0以下时，不得进行粉刷施工，施工好的部位，应做好保温工作，封闭好门窗或室内增设碘钨灯加温养护，养护时间不少于75h。三、安全措施ü 组织全体职工召开冬期施工安全生产会议，明确安全操作规程，并向职工作专项安全技术交底,由技术负责人秦雅军负责。ü 各分部分项工程施工前，项目部要检查所有施工机械，是否运转正常，不得带病作业，由机电班长赵前胜负责。ü 施工前要做好如下准备：所有职工的安全帽、安全带要求正确配戴；ü 严禁采用碘钨灯取暖，或用现场木块烧火取暖，日常安全由安全员张正贵负责。ü 遇到大风或雨雪天气，在高空作业或风口作业的职工，应加强保暖，必要时休息取暖。ü 应经常检查脚手架的接头处是否牢固，检查安全防护设备是否安全，是否因冰、雪、风、雨的影响而松动下沉，走道及跳板通道，应经常清扫或进行防滑处理，由安全员张正贵负责。ü 职工宿舍内用电取暖由项目部统一配置空调 ，并规范宿舍用电线路，由电工袁光忠负责。ü 生活区与办公区配置20只灭火器,以满足防火要求，由张正贵负责。
