    开发者INVENTOR速成教程-完美版.docx

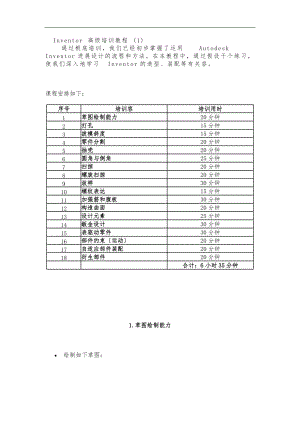

      Inventor 高级培训教程(1)    通过根底培训,我们已经初步掌握了运用Autodesk Inventor进展设计的流程和方法。在本教程中,通过假设干个练习,使我们深入地学习Inventor的造型、装配等有关容。 课程安排如下:序号培训容培训用时1草图绘制能力20分钟2打孔15分钟3拔模斜度15分钟4零件分割20分钟5抽壳20分钟6圆角与倒角25分钟7扫掠20分钟8螺旋扫掠20分钟9放样30分钟10螺纹表达15分钟11加强筋和腹板30分钟12构造曲面20分钟13设计元素25分钟14鈑金设计30分钟15表驱动零件30分钟16部件约束运动20分钟17自适应部件装配20分钟18衍生部件20分钟  合计:6小时35分钟  1.草图绘制能力 · 绘制如下草图:· 退出草图编辑状态,在“特征工具栏中单击“拉伸工具。选择对称拉伸方式,距离5mm,截面如下:· 拉伸成功之后,在浏览器中生成“拉伸1特征。该特征包含先前绘制的草图,右键单击该草图图标,选择“共享草图,然后再次使用拉伸工具。选择对称拉伸方式,距离20mm,选择截面如下:得到如下实体:  2.打孔 · 打开零件文件“打孔.ipt。· 右键单击上平面,选择“新建草图:注意Inventor会自动将实体边界投影到当前草图中来。然后用草图工具中的“点,孔中心点命令绘制一个打孔中心点,完毕草图,得到如下草图:· 在特征工具栏单击“打孔工具。选择中间的草图点作为打孔中心,在“打孔对话框中各选项卡做如下设置,其余保持缺省值:选项卡选项值类型终止方式贯穿 直孔 螺纹形状螺纹孔 螺纹类型ANSI公制M截面大小公称尺寸10在对话框所示孔形中将距离设为3;· 再次选择上平面新建草图,这次直接利用系统自动投影生成的四个圆弧中心作为打孔中心。· 在不同的对角处以不同的孔参数打孔:选项卡选项值类型终止方式贯穿 倒角孔 选项倒角角度90· 对话框所示孔形中,孔径为3mm,倒角处孔径为4。选项卡选项值类型终止方式贯穿 沉头孔 螺纹形状螺纹孔、全螺纹 螺纹类型ANSI公制M截面大小公称尺寸4对话框所示孔形中,沉头孔径6mm,沉头深度1mm。最终得到如下列图所示结果:  3.拔模斜度 · 打开文件“拔模.ipt。· 单击“拔模斜度命令图标,如图指定“拔模方向和“拔模面,并指定“拔模角度为5 deg。· 确定后得到如下列图所示结果:  4.零件分割 · 打开零件文件“分割.ipt。· 在零件侧面新建草图,创建如下列图形状的曲线草图作为分割零件的工具,然后退出草图编辑,将文件保存副本为“手机.ipt,并打开该副本;· 单击“零件分割命令图标,在对话框中,选“零件分割,然后指定分割工具为刚刚绘制的曲线,指定要“去除的一边。  Inventor高级培训教程(2)      分割之后,将文件保存副本为“上壳.ipt文件。之后编辑刚刚的分割特征,选择“去除另外一侧,然后保存副本为“下壳。这样,得到两个能够准确配合的零件:   5.抽壳 · 打开零件文件“抽壳.ipt:· 单击抽壳命令图标,第一次抽壳1mm,零件上外表为开口面,如图:得到如下的抽壳结果:· 编辑该抽壳特征,将下底面设为“特殊厚度15mm后确定,如图:得到如下的抽壳结果:· 第二次抽壳,上外表仍为开口面,抽壳厚度为1mm。作出隔板如图:· 编辑第二次抽壳,选背面为开口面。槽改在背面,如图:· 在上部背面新建草图,捕捉圆心画圆,如图:· 将此圆做切削贯穿拉伸,在抽壳之后的零件上打一个贯穿孔,如图:· 在浏览器中将表示孔的“拉伸与“抽壳1进展特征换序,观察其结果的不同,如图:  6.圆角与倒角 · 创建一个20mmx30mmx10mm的长方体,作为练习圆角和倒角的零件。· 在特征工具栏中单击“圆角工具,首先在“定半径选项卡中练习不同的“选择模式:边、回路、特征等。· 选择边界,修改圆角半径,预览将要生成的圆角大小,然后创建圆角看看不同的效果。· 删除上一步所做圆角,单击“圆角工具,选择“变半径选项卡,选择一条边,系统自动将两端点设为起点和终点,单击“开始点,指定起始点半径;单击“完毕点,指定终止点半径;在边界上移动鼠标,将出现一个跟随鼠标的圆角预览符号,随意在某位置点击,然后在“位置栏中输入从起点到该点的长度与边长的比值系数,并指定该点处的半径值。得到如下的圆角效果:· 在特征工具栏中单击“倒角工具,根据对话框提示选择边,定义倒角距离为2mm,确定后观察倒角效果,如图:另外,应该注意倒角中的其他选项,请自己练习不同的倒角选项。  7.扫掠 · 打开零件文件“扫掠1.ipt如图1,扫掠图中杯把,体会扫掠含义:· “扫掠杯把:单击“扫掠工具,选取矩形为“截面轮廓,多段曲线为“路径,扫掠斜角为0°,“添加方式:· 将圆柱体抽壳,完善零件造型如图· 打开“扫掠3Dpath.ipt,看见有如下草图。  Inventor高级培训教程(3)  · 过一起点并垂直于起始段直线,创建一工作平面,并在该工作平面上创建一圆形草图,如下:· 单击特征工具栏中的扫掠工具,分别选中该草图轮廓和扫掠路径,完成如下的管道零件:  8.螺旋扫掠 · 绘制如下列图之简单草图。· 完毕编辑草图,在特征工具栏中单击“螺旋扫掠工具,选择相应的截面轮廓和轴线。在“螺旋尺寸选项卡中输入螺旋参数:螺距6mm、圈数4。在“螺旋端部选项卡中输入:然后得到下列图的弹簧:· 将上例的草图由圆形截面轮廓改为矩形截面轮廓,如下:· 将特征定义改为:得到如下列图之“发条弹簧:  9.放样 · 打开零件文件“放样.ipt,把两平板的对称面(距板的一侧面75mm)设为工作平面,并在此平面上做如下列图的草图后: 其中尺寸“28是到平板平面距离得到如下列图的三个跑道形草图截面用来放样:· 单击放样命令图标,按对话框提示选择三个草图截面后确定如下列图,得到如下列图的把手模型:· 注意修改权值,看看有什么变化。  10.螺纹表达 · 打开“螺纹.ipt:· 在特征工具栏中单击“螺纹工具:选择在零件的光杆圆柱面上创建螺纹:长度20mm,系统自动找到适合的螺纹参数:生成如下的零件:  11.加强筋和腹板 · 打开“加强筋.ipt文件:· 创建一个中间工作平面,并在该平面上创建新草图,如下注意使用切片观察方式:· 完成草图,在特征工具栏单击“加强筋工具:· 之后,用特征环形阵列手段制作出对称的加强筋,如下:  12.构造曲面Inventor高级培训教程(4)  · 打开“构造曲面.ipt文件:· 在特征工具栏中单击“放样工具,选择该三条曲线,创建一曲面:生成如下曲面:· 在浏览器中将系统的XZ面显示出来,在其上建立如下草图,注意在观察方向上不要超过曲面围:· 将草图拉伸形成实体,并选择拉伸终止到曲面上,形成如下实体:  13.设计元素 · 打开“创建设计元素.ipt文件,在特征工具栏中单击“创建设计元素工具:· 选择仅有的一个特征,创建设计元素,在对话框中,双击需要的参数,将其发送到右边的“尺寸参数编辑框,作为插入该元素时可以编辑的参数。最后保存设计元素。· 打开“创建设计元素.ipt文件,在特征工具栏中单击“插入设计元素工具:· 选择先前创建的设计元素,将其放置到本零件中的工作平面上。通过设计元素的移动和旋转工具,将元素拖动到适当的位置,然后自定义元素参数:生成如下实体:然后通过特征阵列,制作出其余对称局部:  14.鈑金设计 我们通过以下步骤,设计一个鈑金零件,该零件的造型过程涉与Inventor的大局部鈑金功能。· 启动一个鈑金模板,设计第一个草图:· 完成草图,单击“平板:,选择缺省配置,创建第一特征。· 单击“凸缘:,如图选择一条边创建凸缘,距离5mm,90度角。· 再次单击“凸缘工具,如下列图创建另一条边的凸缘,选择终止方式类型为:宽度。注意选择偏移量的起始点。创建如下鈑金:· 单击“卷边:,以不同的样式:双层和滚边形各卷一次:卷边对话框:· 在第一鈑金面的上外表创建如下草图:· 单击“翻折:,按如下参数翻折:得到下面的鈑金:· 在翻折侧添加两次凸缘,距离分别为10mm和5mm,得到如下鈑金:Inventor高级培训教程(5)  · 单击“拐角接缝:选择两条凸缘边。生成如下鈑金:· 最后,单击“展开模式:,得到展开的鈑金图:  15. 表驱动零件 · 打开文件“表驱动零件.ipt,文件中有一个草图,如下:· 单击特征工具栏中的“旋转图标,如下列图选择截面轮廓和回转中心。注意回转中心应该是圆心处的中心线。单击“确定,得到如下零件。这是一个普通零件。我们通过以下步骤学习将它变成一个表驱动零件,并在部件环境中以特定的参数值进展调用。· 单击标准工具栏中的图标,显示如下“创建表驱动零件对话框:· 本对话框是我们用来创建表驱动零件的。现在观察一下该对话框,发现刚刚创建的旋转特征显示在“参数选项卡的左侧列表框中。双击该特征,系统将旋转特征所包含的三个参数传递到右侧列表框:· 在对话框的下部参数列表框中,列出了创建这些参数是所赋予的值。我们在第一行单击鼠标右键,从弹出菜单中选择“插入行命令,向列表中添加两行。然后双击相应的数值,将其改为下列图所示的数值:· 单击“确定,就得到了一个表驱动零件。我们可以在特征浏览器中看到增加了一个表:表。该表包含刚刚定义的参数和数值。另外,本零件的图标也变成了:· 图中打勾号的参数即为当前图形窗口中显示的模型所使用的参数。我们可以将鼠标移到第二组参数的最后一项,单击右键:· 选择“计算行,系统会按照第二组参数值重新建模,我们可以看到图形窗口中的零件图形有所变化。· 保存本零件。· 新建一个部件文件,单击图标命令,装入现有零部件,然后选择刚刚保存的“表驱动零件。系统提示如下对话框:· 单击数值:10mm,系统弹出一个小列表框,列出该参数d4可选的参数值。· 这些值是我们先前在“创建表驱动零件对话框中定义的。选中一个值,该列表框会自动消失。我们按如下参数调用模型:d410mm、d316mm、d220mm· 单击“确定即完成调用。注意:我们无法分别指定各个参数的数值。实际上,这些参数值表达出一组一组的关联性。这种只包含预先定义好的成组参数的表驱动零件称为“标准表驱动零件。为了能够在调用表驱动零件时指定个别参数值,我们进展如下操作:· 打开先前保存的“表驱动零件.ipt,在浏览器中右键单击表,选择“编辑表,进入“创建表驱动零件对话框:· 用鼠标右键单击右侧参数表中d4旁边的钥匙符号:。选择“自定义参数列,系统将d4包含的数值列填充以较深的颜色表示。· 保存文件。· 在部件环境中再次调用该零件,系统提示的对话框变为:· 我们可以看到:d4已经和d3、d2分开列出,单击d4的值,可以将其改为任意合理的数值,比如9mm。然后回车,系统将孔径为9mm的零件插入部件环境。注意:指定数值后,对话框中的参数行均被填充以颜色,不可以立即更改。这种在被调用的时候,可以由用户自定义个别参数值的表驱动零件称为“自定义表驱动零件。  16. 部件约束运动 · 打开部件文件:凸轮机构.iam,得到如下的部件环境:· 练习拖动配合:按住Alt键,拖动零件到所需的位置。系统会在拖动的过程中自动捕捉可以相互配合的元素。· 在凸轮外表与连杆端部圆柱外表之间添加相切约束,注意凸轮外表是NURB曲面。· 参照凸轮机构js.iam,将各零件装配成如下列图形:Inventor高级培训教程(6)  注意:应该在主动轮和凸轮之间添加转动类型的运动约束。· 单击“添加装配约束按钮,按下列图对话框进展。注意:当选中主动轮外表和凸轮绿色圆柱外表时,系统会自动计算二者之间的传动比。· 约束完成后,驱动主动轮使之转动,观察连杆零件的运动。  17. 自适应部件装配 · 打开部件文件:zsy.iam:· 我们可以很容易地将该部件直接约束为下列图:· 但是如果需要事先确定两个机架部件之间的角度,然后进展装配的话,系统会提示不能添加约束。观察部件浏览器:发现本部件是由四个子部件组成的。在添加装配约束的时候,系统将子部件作为一个整体来移动。如果设定了两个机架zsy_frame.iam之间的角度的话,连接子部件zsy_boom.iam的当前长度不一定刚好满足装配的需要。实际上,我们通常希望在装配zsy_boom.iam子部件的时候,其部零部件的装配位置发生适当的调整,以便改变两端铰点的距离,满足上级部件的装配需要。· 将两个机架zsy_frame.iam之间的角度约束为某个值,如70度。· 在浏览器中,右键单击子部件zsy_boom.iam,从弹出菜单中选择“自适应,使之显示为下列图所示的状态:· 现在,添加轴线配合约束,使zsy_boom.iam连接两边的机架。zsy_boom.iam的装配长度发生变化,如下列图:  18. 衍生部件 在零件造型过程中,我们学习了特征布尔运算。实际工作中,有时需要将不同的零件组合在一起,形成新的零件。比如铸造用的模型或者诸如某些机箱所用的箱体等一些组焊件。我们把这种将零件组合起来,生成新的零件的方法称为零件布尔运算。· 新建一个零件文件,先直接完毕当前草图,进入特征命令状态。· 单击“衍生零部件图标:,系统弹出“打开对话框。· 选择部件文件:衍生部件.iam,并将其打开。这时,该部件被引用到零件环境中。显示如下对话框:· 单击对话框中的图标,可以使之循环显示为、三种符号。表示对该零件进展“并运算。表示对该零件进展“差运算。表示将该零件排除在外,既不进展“并运算,也不进展“差运算。· 按下列图进展:在图形窗口,我们看到引用的部件变为:· 单击“确定,系统经过计算,得到如下实体:· 将此状态的实体保存为“下模.ipt。然后在浏览器中找到该衍生特征,单击右键,予以编辑。按下列图进展:· 单击“确定,系统经过计算,得到如下实体:· 将此状态的实体保存副本为“上模.ipt。我们就得到了一副简单的模具。注意上模与下模的不同之处。· 单击“确定,系统经过计算,得到如下实体:· 将此状态的实体保存为“下模.ipt。然后在浏览器中找到该衍生特征,单击右键,予以编辑。按下列图进展:· 单击“确定,系统经过计算,得到如下实体:· 将此状态的实体保存副本为“上模.ipt。我们就得到了一副简单的模具。注意上模与下模的不同之处。· 单击“确定,系统经过计算,得到如下实体:· 将此状态的实体保存为“下模.ipt。然后在浏览器中找到该衍生特征,单击右键,予以编辑。按下列图进展:· 单击“确定,系统经过计算,得到如下实体:· 将此状态的实体保存副本为“上模.ipt。我们就得到了一副简单的模具。注意上模与下模的不同之处。· 单击“确定,系统经过计算,得到如下实体:· 将此状态的实体保存为“下模.ipt。然后在浏览器中找到该衍生特征,单击右键,予以编辑。按下列图进展:· 单击“确定,系统经过计算,得到如下实体:· 将此状态的实体保存副本为“上模.ipt。我们就得到了一副简单的模具。注意上模与下模的不同之处。
