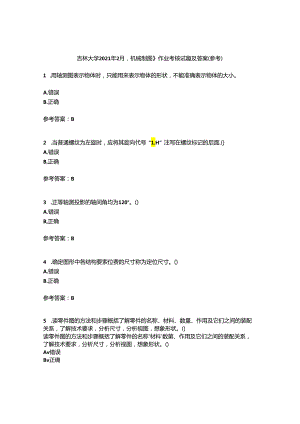

吉林大学2021年2月《机械制图》作业考核试题9答案参考.docx

吉林大学2021年2月，机械制图作业考核试趣及答案(参考)1 .用轴测图表示物体时，只能用来表示物体的形状，不能准确表示物体的大小。A.错误B.正确参考答案：B2 .当普通螺纹为左旋时，应将其旋向代号“1.H”注写在螺纹标记的后面.()A.错误B,正确参考答案：B3 .正等轴测投影的轴间角均为120°。()A.错误B,正确参考答案：B4 .确定图形中各结构要索位费的尺寸称为定位尺寸。()A.错误B.正确参考答案：B5 .读零件图的方法和步骤概括了解零件的名称、材料、数量、作用及它们之间的装配关系，了解技术要求，分析尺寸，分析视图，想象形状。()读零件图的方法和步骤概括了解零件的名称'材料'数第、作用及它们之间的装配关系，了解技术要求，分析尺寸，分析视图，想象形状。()Av错误Bv正确参考答案：A6 .以剖视图表示内外螳纹连接时，其旋合部分应按外螺纹的画法绘制，其余部分仍按各自的画法表示。()A.错误B.正确参考答案：B7 .下列哪个不是尺寸基准()。下列哪个不是尺寸基准().A、制造基准B、设计基准C、工艺基准正确答案：A8 .已知点A(12,5,8),与点A对称于V面的点B的坐标值是(12,5,-8).()已知点A(12,5,8),与点A对称于V面的点B的坐标值是(12,5,-8)。()A、错误Bv正礴参考答案：A9 .轴测图中城性尺寸一般应沿轴测轴方向标注。()A错误B-正确参考答案：B10 .普通平键只有A型和B型。()普通平键只有A型和B型"()A、错误B、正确参考答案：A11 .现行国家标准规定，标注板状零件厚度时，可在尺寸数字的前面加注“5”.A.错误B.正确参考答案：A12 .零件的功能结构主要指包容'支承'联接、传动,定位、密封（）。零件的功能结构主要指包容、支承'联接、传动'定位、密封（）。A、错误B、正确正确答案：B13 .在不致引起误解时，图形中的相贯线可以简化，例如用圆弧线或直线代替非圆弧曲线，也可以采用模糊画法表示相贯线.（）A错误B.正确参考答案：B14正轴测图中两个轴向伸缩系数相等时，称为（）。正轴测图中两个轴向伸缩系数相等时，称为（）,A、正等轴测图Bv正二轴测图C4正三轴测图正确答案：B15.图样中标注的螺纹长度均指不包括螺尾在内的有效螺纹长度；否则，应另加说明或按实际需要标注。（）A.错误B.正确参考答案：B16 .直齿圆柱齿轮的设计'计算和制造的基准圆是节圆.（）直齿圆柱齿轮的设计'计算和制造的基准圆是节圆。（）Av错误B、正陷参考答案：A17 .有轴向运动，应适当增大（）.有轴向运动，应适当增大（A4J过盈B、间隙C、过渡正确答案：B18 .轴承内图装在轴承座孔中.（）轴承内圈装在轴承座孔中.（）A、错误B、正确参考答案：A19 .平面立体的是（）。平面立体的是（）.Av长方体Bv三棱锥C4圆柱体D、六棱柱E、圆锥体参考答案：A,B,D20 .当物体内部结构比较豆杂时用剖视图表达。（）当物体内部结构比较复杂时用剖视图表达.（）A、错误B、正确21 .标注平行并列的尺寸时，应使较大的尺寸靠近视图，较小的尺寸依次向外分布。()A.错误B.正确参考答案：A22.A1.幅面的图框尺寸594*814(),A1幅面的图框尺寸594*814()A、错误B、正确正确答案：A23为方便作图，绘制正等轴测图时的轴向伸缩系数采用简化伸缩系数。()A.错误B.正确参考答案：B24 .一般用细点划线表示需进行表面热处理的机件表面.()一般用细点划线表示需进行表面热处理的机件表面.()A4错误B、正描参考答案：A25 .徒手绘图的基本要求是()«徒手绘图的基本要求是().轻好快细准26一螺纹紧固连接可分为螺栓联接、螳柱联接、螺钉联接等.()螺纹紧固连接可分为螺栓联接、螺柱联接、螺钉联接等，()A、错误Bv正确参考答案：B27 .轴测图中，相互平行的两直线，其投影不一定平行。()A.错误B.正确参考答案：A28 .相贯线是相互贯穿的两个基本体表面的共有线，它一定是封闭的空间曲线。()A错误B.正确参考答案：A29 .读零件图的方法和步螂概括了解零件的名称、材料、数国,作用及它们之间的装配关系，了解技术要求，分析尺寸，分析视图，想象形状(3读零件图的方法和步骤概括了解零件的名称、材料,数量、作用及它们之间的装配关系，了解技术要求，分析尺寸，分析视图，想象形状()。A、错误B、正确正确答案：A30 .细双点画线用作断裂画法时，只能适用于中断处。()A.错误B.正确
