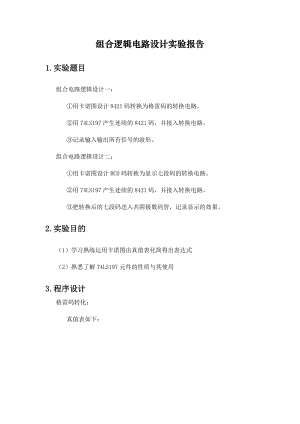

组合逻辑电路设计实验报告1. 实验题目组合电路逻辑设计一：用卡诺图设计8421码转换为格雷码的转换电路。用74LS197产生连续的8421码，并接入转换电路。记录输入输出所有信号的波形。组合电路逻辑设计二：用卡诺图设计BCD码转换为显示七段码的转换电路。用74LS197产生连续的8421码，并接入转换电路。把转换后的七段码送入共阴极数码管，记录显示的效果。2. 实验目的（1） 学习熟练运用卡诺图由真值表化简得出表达式（2） 熟悉了解74LS197元件的性质与其使用3. 程序设计格雷码转化：真值表如下：卡诺图：电路原理图如下：七段码显示：真值表如下：卡诺图：电路原理图如下：4.程序运行与测试格雷码转化： 逻辑分析仪显示波形：七段数码管显示：相关知识：异步二进制加法计数器满足二进制加法原如此：逢二进一1+1=10，即Q由10时有进位。组成二进制加法计数器时，各触发器应当满足： 每输入一个计数脉冲，触发器应当翻转一次； 当低位触发器由1变为0时，应输出一个进位信号加到相邻高位触发器的计数输入端 。集成4位二进制异步加法计数器：74LS197 MR是异步清零端；PL是计数和置数控制端；CLK1和CLK2是两组时钟脉冲输入端。D0D3是并行输入数据端；Q0Q3是计数器状态输出端。 本实验中，把CP加在CLK1处，将CLK2与Q0连接起来，实现了部两个计数器的级联构成4位二进制即十六进制异步加法计数器。74LS197具有以下功能：1清零功能当MR=0时，计数器异步清零。本实验中将Q1、Q3的输出连接与非门后到MR，就是为了当计数器输出10时即1010，使得MR=0，实现清零，使得计数器重新从零开始。 2置数功能当MR=1，PL=0，计数器异步置数。（3） 二进制异步加法计数功能当MR=1，PL=1，异步加法计数。共阴极数码管共阴极数码管是把所有led的阴极连接到共同接点，而每个led的阳极分别为a、b、c、d、e、f、g与dp小数点，如如如下图所示。图中的8个led分别与上面那个图中的adp各段相对应，通过控制各个led的亮灭来显示数字。
